Kossel Linear Plus SKR 1.3 et diverses mises à jour

?
Qualité de la création : 0,0/5 (0 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 542 vues
  • 10 téléchargements

Description du modèle 3D

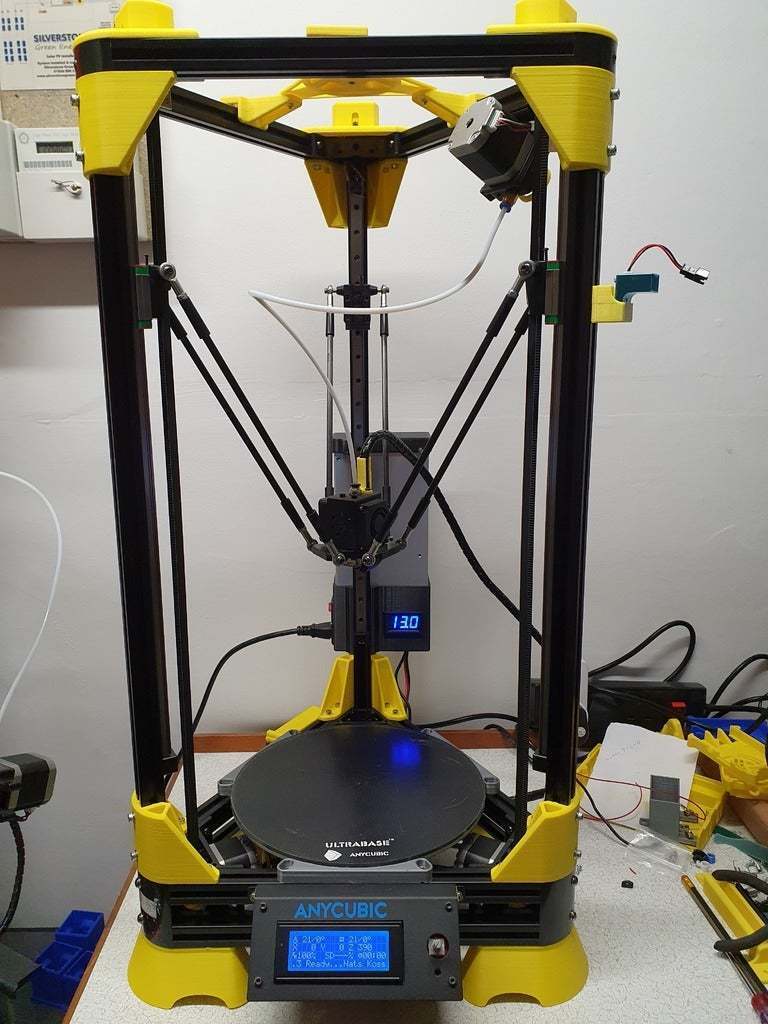

On m'a demandé à plusieurs reprises de fournir des fichiers et des références sur les mises à jour en cours de mon Kossel Linear Plus et j'ai pensé que le moyen le plus simple de faire partager mes malheurs et mes succès était de créer une sorte de blog permanent. Voici donc le premier volet de l'histoire jusqu'à présent.

Pièces à imprimer.

Tendeurs de ceinture supérieurs https://www.thingiverse.com/thing:2827665

Contreventements http://www.thingiverse.com/thing:2620272

Le cas de la framboise Pi pour la fixation du cadre 2020 http://www.thingiverse.com/thing:1881672

Support de la sonde Z https://www.thingiverse.com/thing:3625665

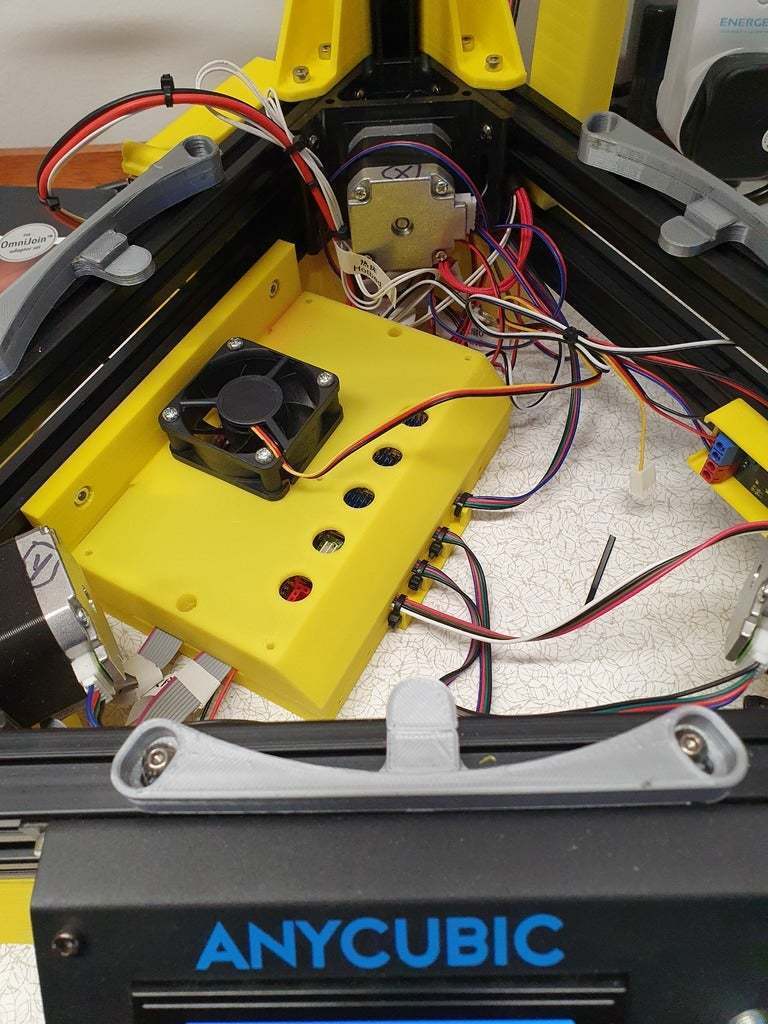

Affaire SKR

Univers:https://www.thingiverse.com/thing:4310402

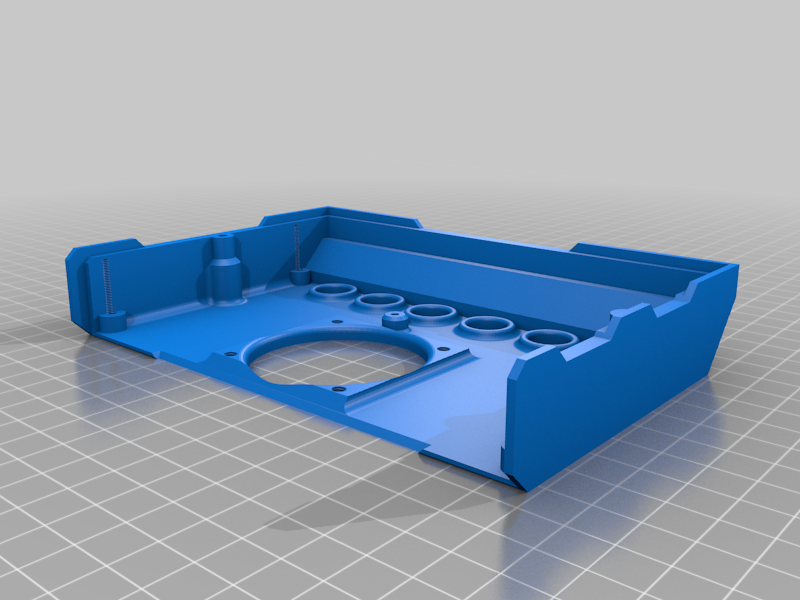

Dossier du couvercle de la SKR Nat joint à ce projet

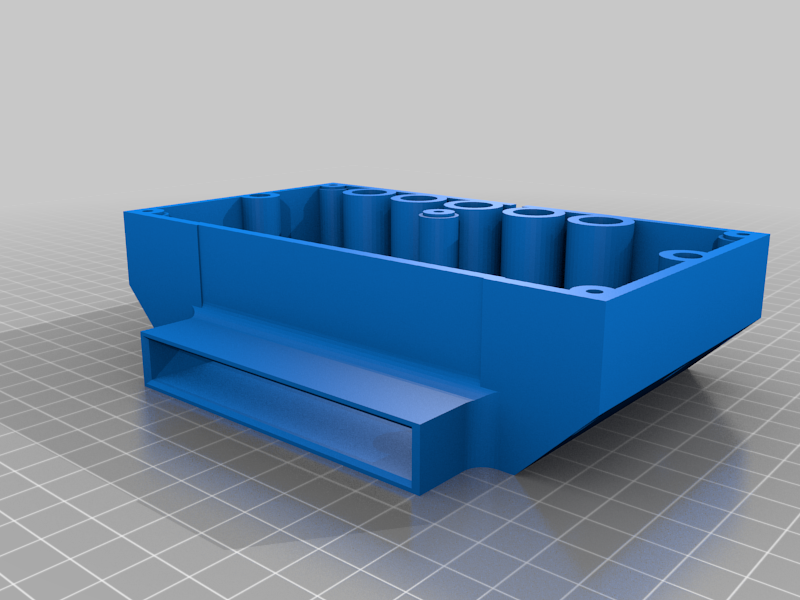

SKR Nats fan duct Dossier joint à ce projet

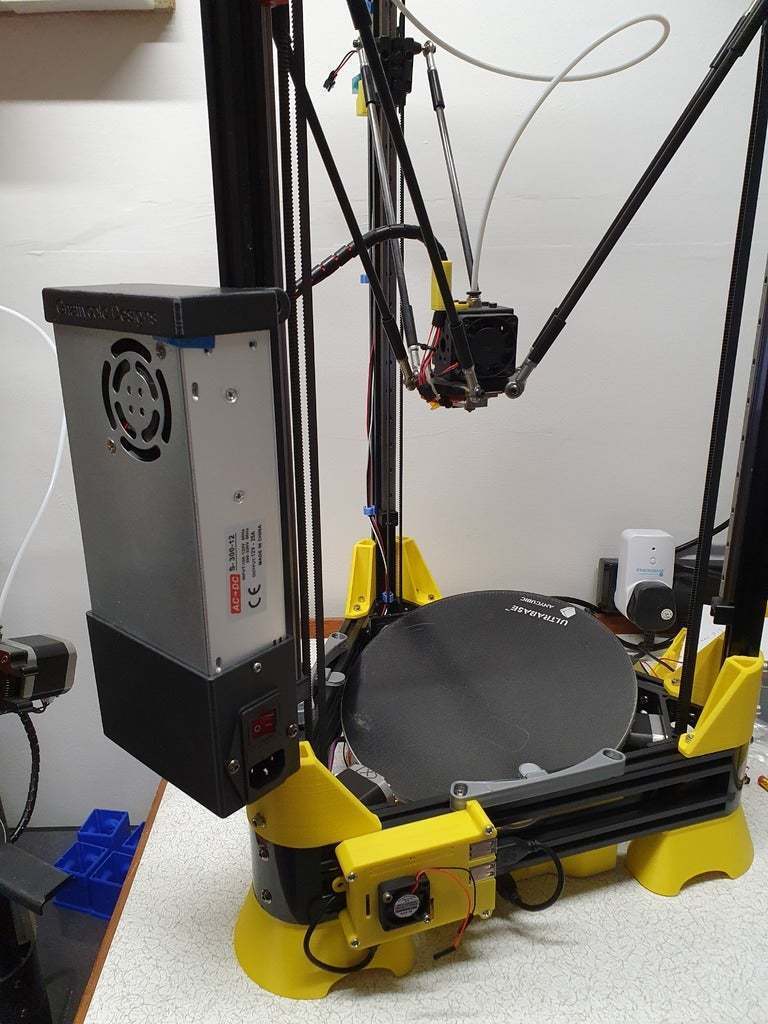

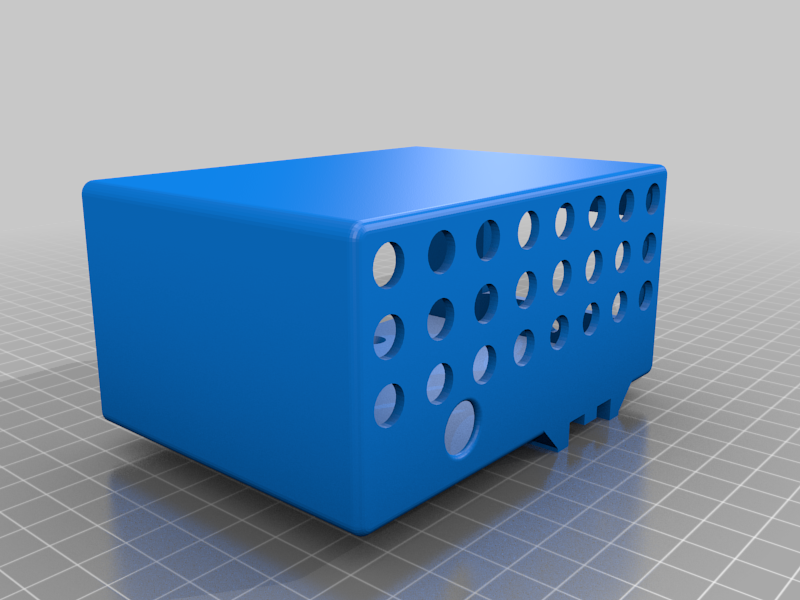

Le montage arrière du PSU de Nat https://www.thingiverse.com/thing:4356933

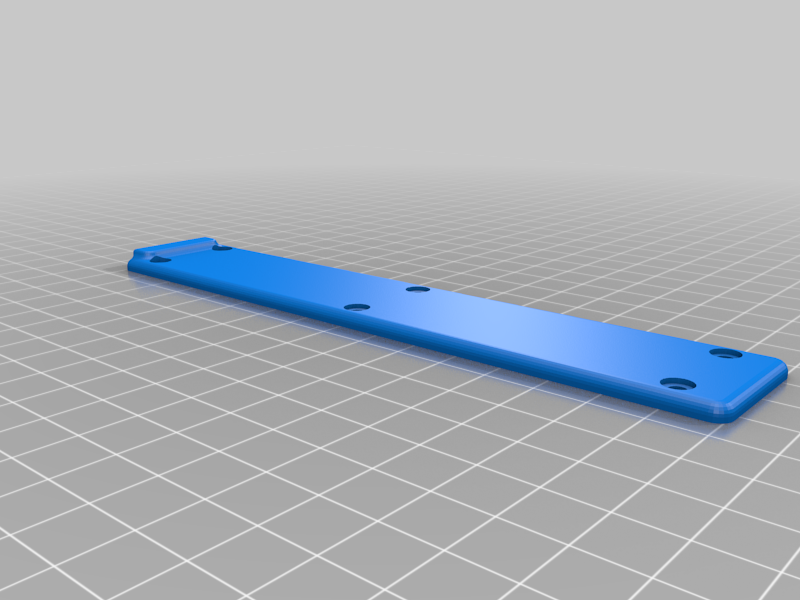

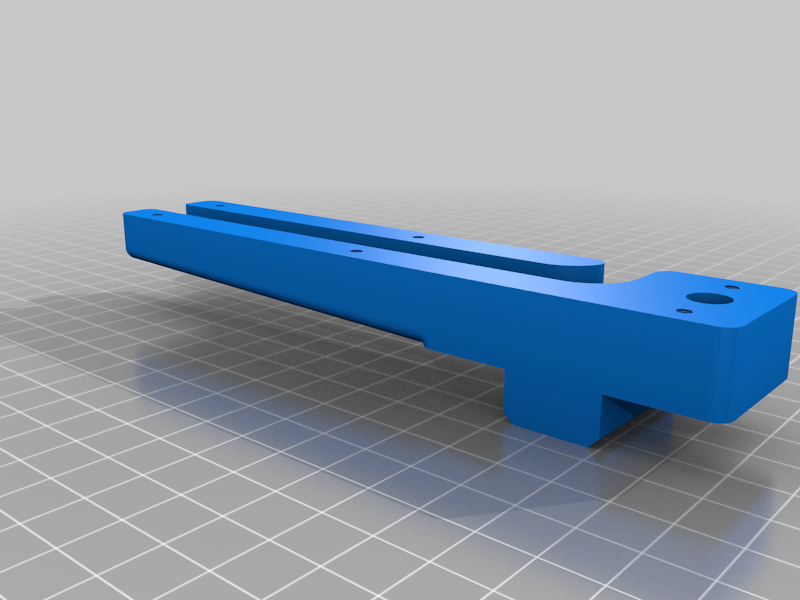

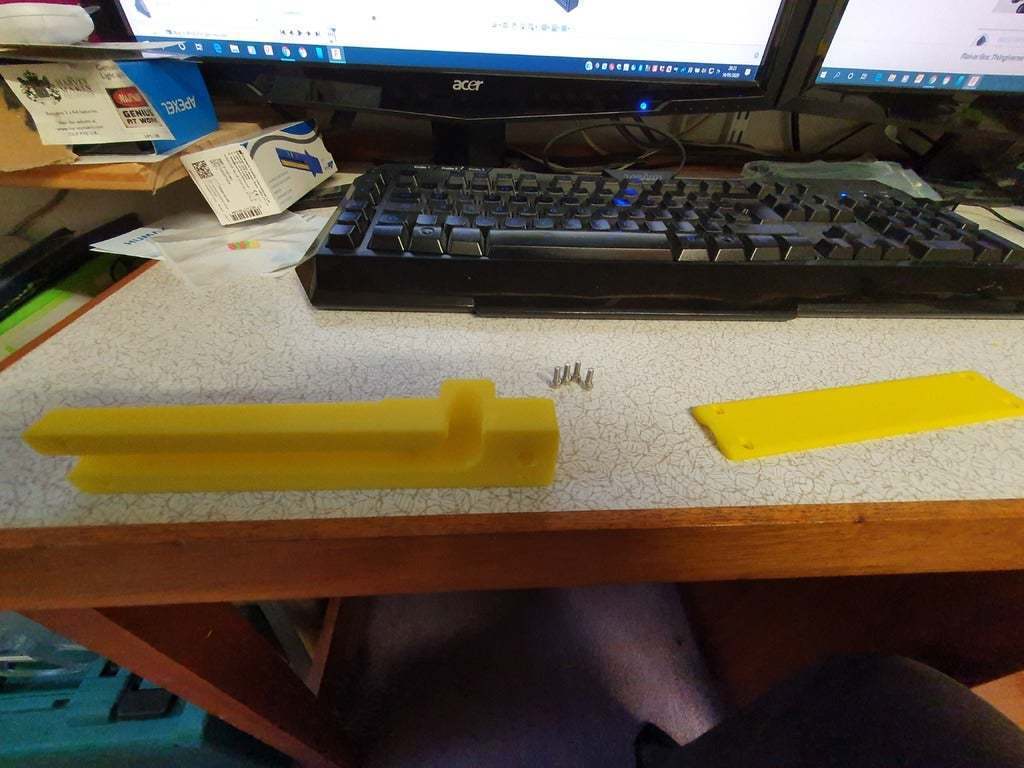

Guide de Nat's Cable https://www.thingiverse.com/thing:4372918

Soulagement de la contrainte des effecteurs https://www.thingiverse.com/thing:2746497

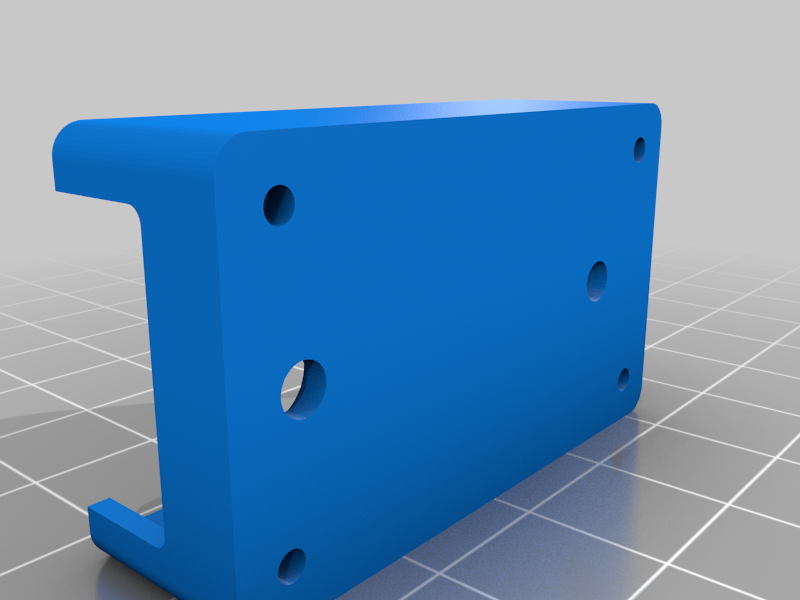

Monture MOSFET de Nat's Fan

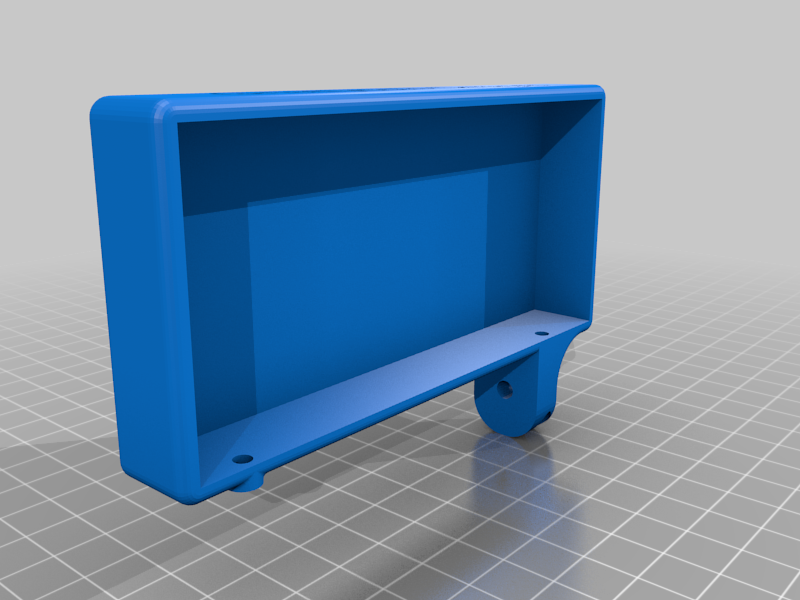

Porte-bobine supérieur

Pieds de kossel http://www.thingiverse.com/thing:2848015

Pièces à acheter

5020 ventilateur axial

SKR 1.3

Bigtreetech TMC 2208 UART ready V3.0 (x3)

A4988 conducteur pas à pas pour extrudeuse

Petit MOSFET

Framboise Pi

Câble USB A à B de 150 mm

Sélection de vis à tête cylindrique, d'écrous et d'écrous en T métriques

Voltmètre de panneau

Convertisseur 12 volts, 2 ampères en USB micro buck pour Raspberry Pi

Firmware

Marlin 2.0.5.3 est configuré pour ce qui suit :

Pilotes TMC 2208 en mode UART sur les 3 axes de mouvement

Le conducteur de l'A4988 sur l'extrudeuse

Ventilateur de refroidissement des pièces commandé depuis le port "FAN" à bord

Connexion du ventilateur de refroidissement de l'extrémité chaude au connecteur "E1" à bord

Le ventilateur du contrôleur pas à pas se connecte à la prise "X-MIN" sur le sig et la broche de terre au ventilateur MOSFET. Alimentation 12 volts du MOSFET du ventilateur par le port 12V AUX à bord.

  • Format du fichier 3D : STL et ZIP
