Affaire HackRF Portapack H2

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 2,1k vues
  • 1 j’aime
  • 36 téléchargements

Description du modèle 3D

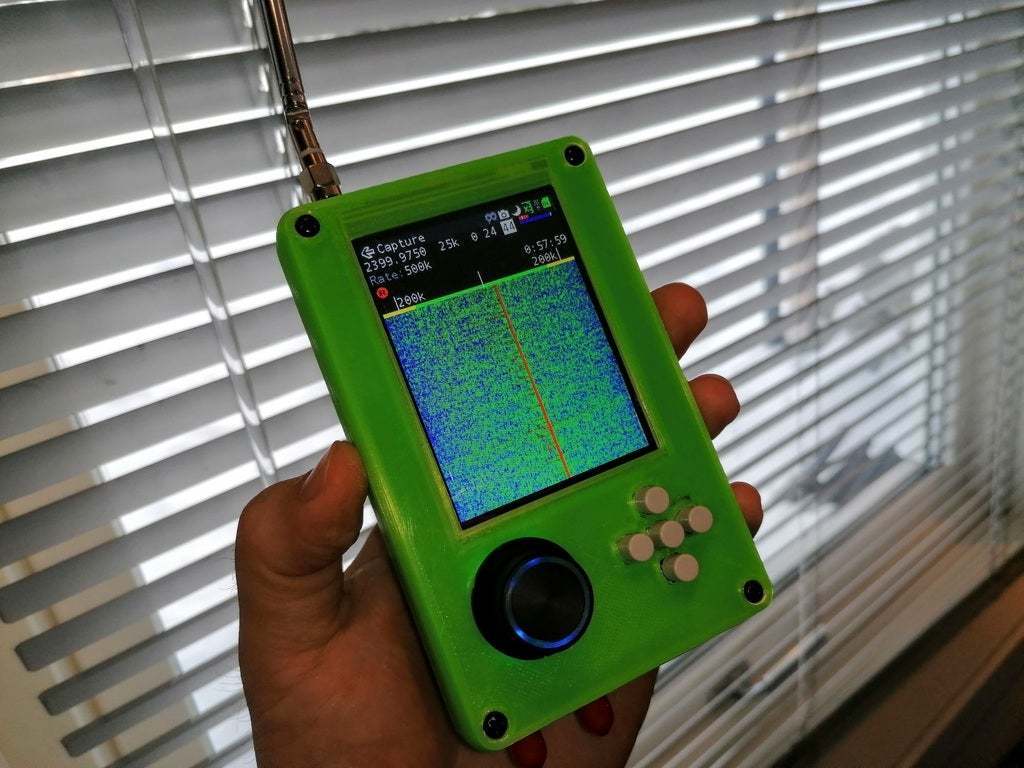

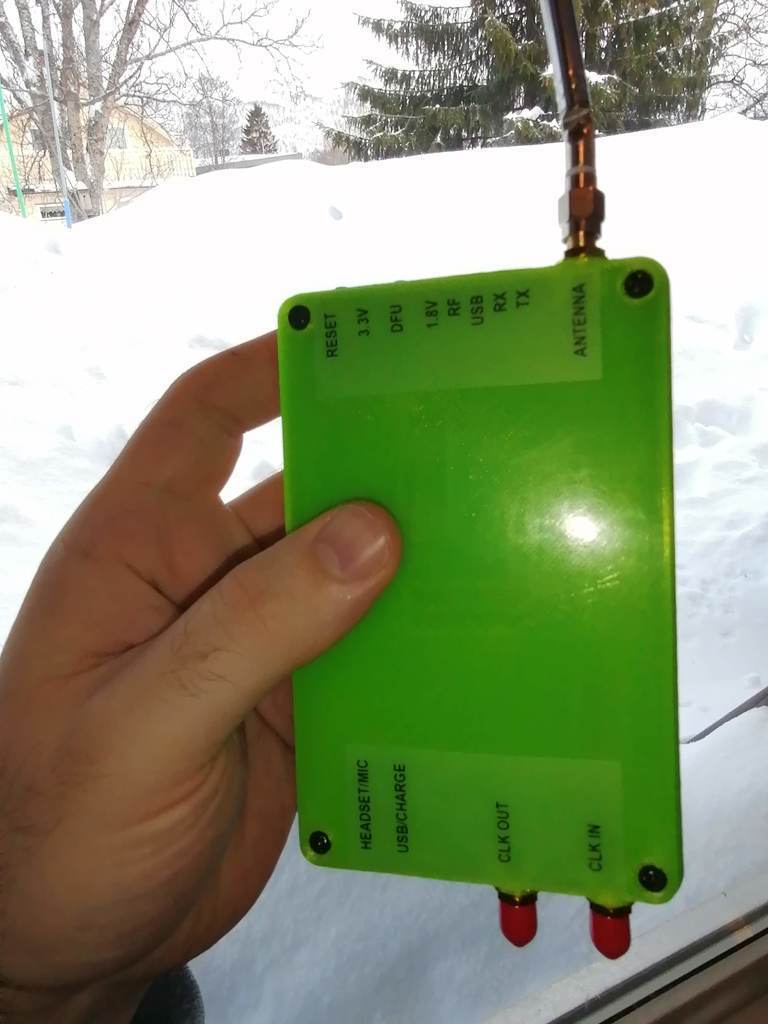

C'est le cas du génial Portapack H2.

Le Portapack de ShareBrained est un add-on pour le HackRF. Le HackRF de Great Scott Gadgets est un périphérique radio défini par logiciel capable de transmettre ou de recevoir des signaux radio de 1 MHz à 6 GHz.

#Parts

  • HackRF+Portapack H2+batterie (clone) :

https://s.click.aliexpress.com/e/_dSMPvNo

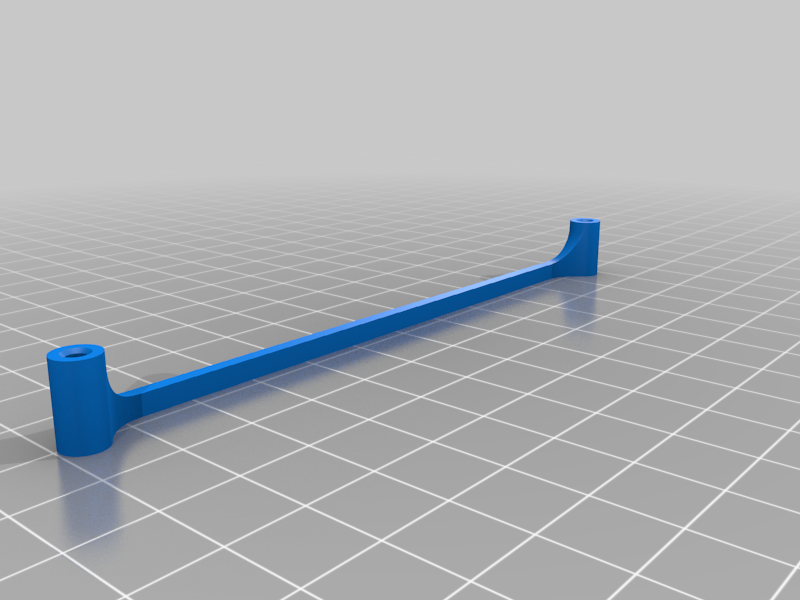

  • Vis (M2.8x10mm et M2.8x8mm) :

https://s.click.aliexpress.com/e/_dSS6UAQ

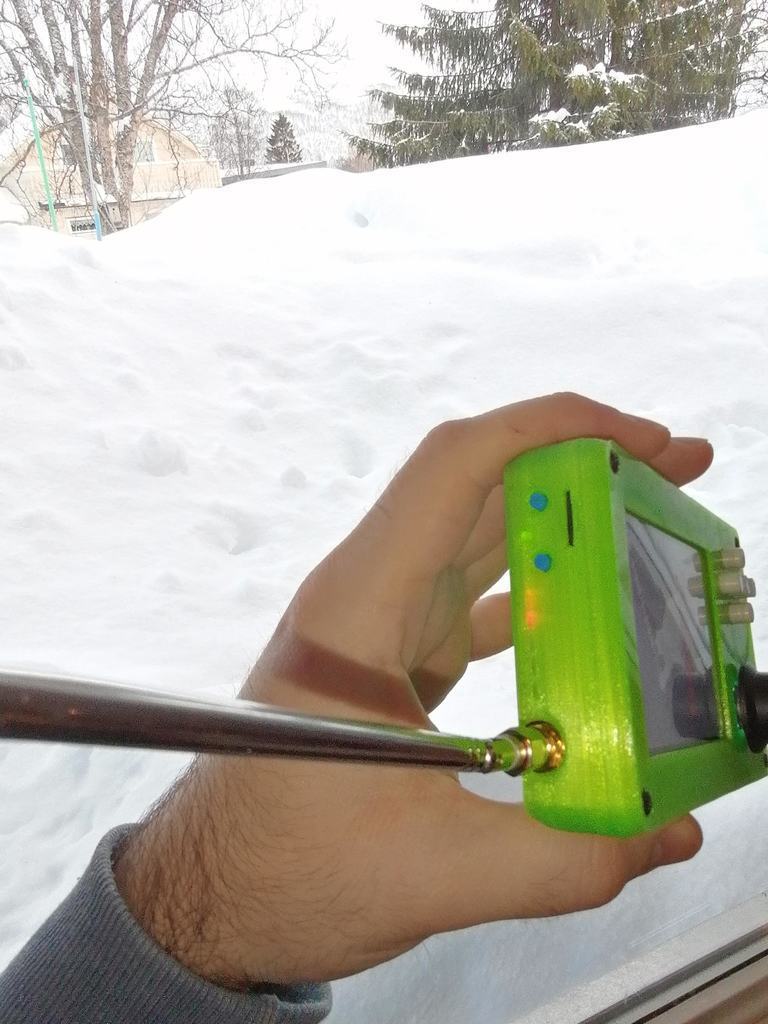

  • [optionnel] stylo d'impression 3d (pour remplir les trous des leds avec un matériau translucide) :

https://s.click.aliexpress.com/e/_dUZEpXk

Extras

  • Pour le parleur, j'ai utilisé celui d'un vieux portable Lenovo. Connectez les fils jaune et rouge au haut-parleur et laissez le fil noir flotter (du kit H2). Le haut-parleur a été fixé avec du ruban adhésif double face épais et mousseux sous le côté gauche de l'écran LCD.

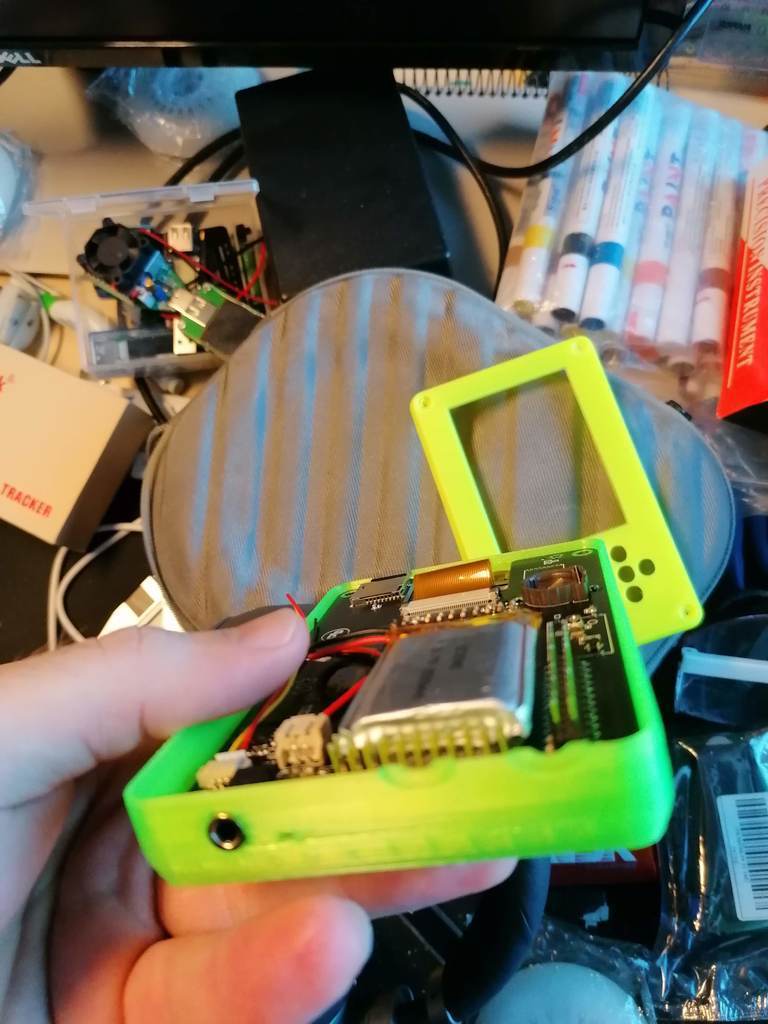

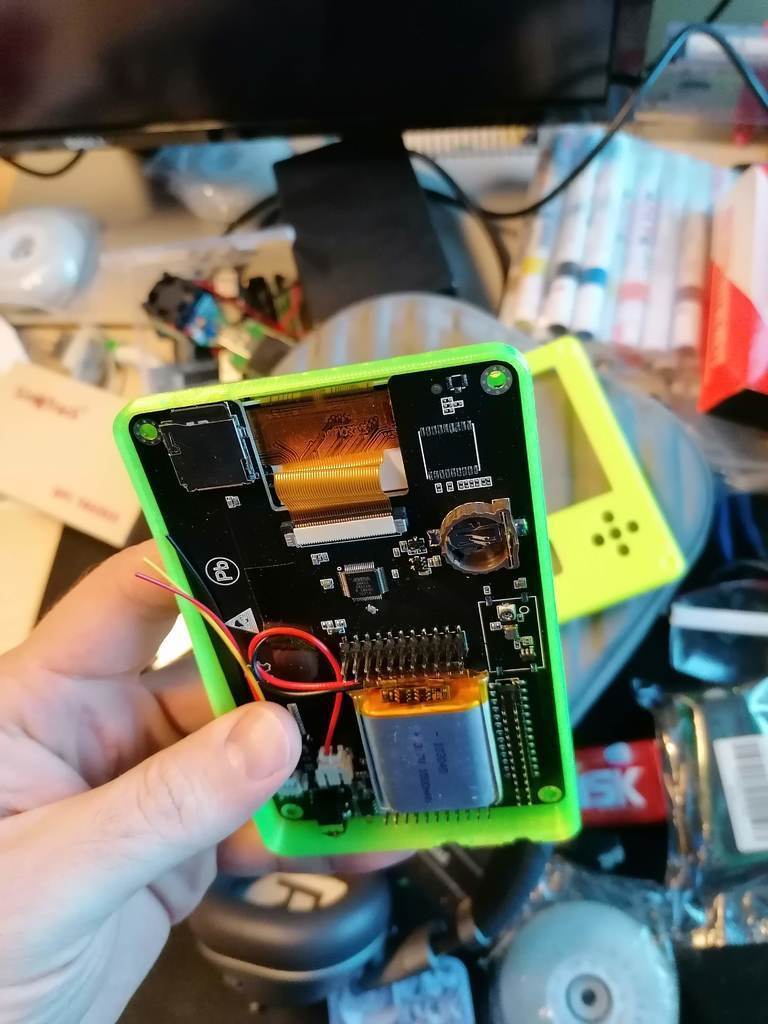

  • La batterie a été fixée avec du ruban adhésif double face, au milieu des 3 séries de broches du circuit imprimé Portapack

#Vidéo

https://www.youtube.com/watch?v=9VhhOtr-MG8

Test de l'orateur : https://www.youtube.com/watch?v=XkaGV9muvbg

#Liens connexes

#Changelog

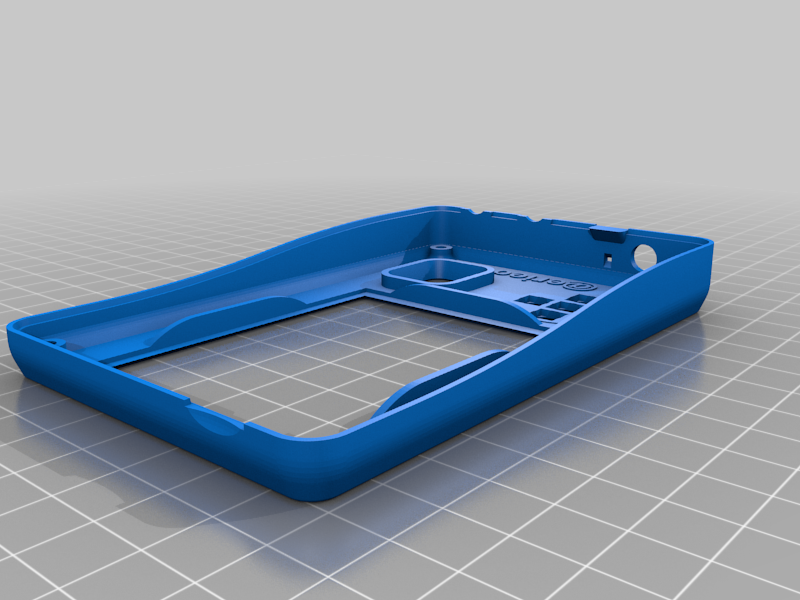

  • 2020-04-06 : Mise à jour des pièces de haut en bas pour un meilleur ajustement entre elles, un meilleur alignement avec les leds de statut et la carte micro sd

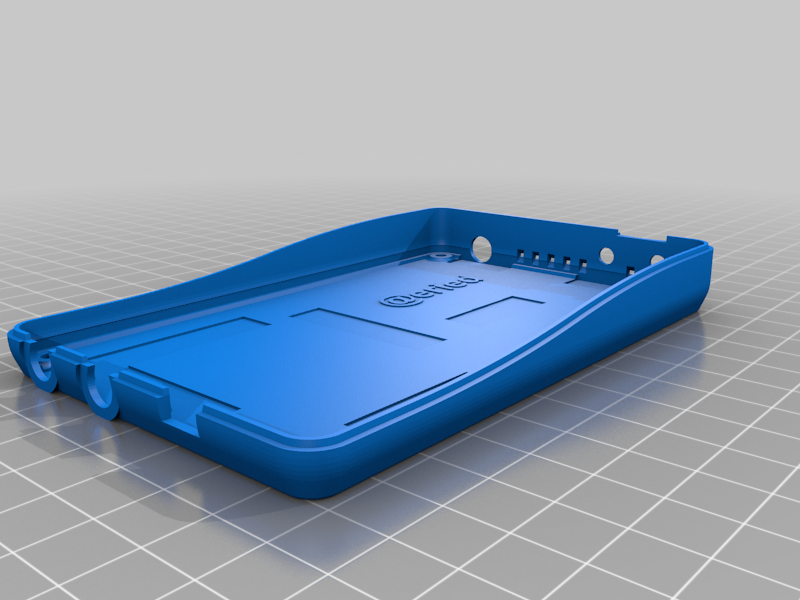

  • 2020-04-11 : Mise à jour de la pièce du bas avec des fentes supplémentaires pour les broches dans le hackrf et une pièce centrale plus solide entre les deux CLK SMA et une pièce du haut avec de petites modifications

  • Format du fichier 3D : PDF et STL
  • Date de publication : 2020/06/24 à 19h32

License

CC BY NC
