Horloge géante à LED

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

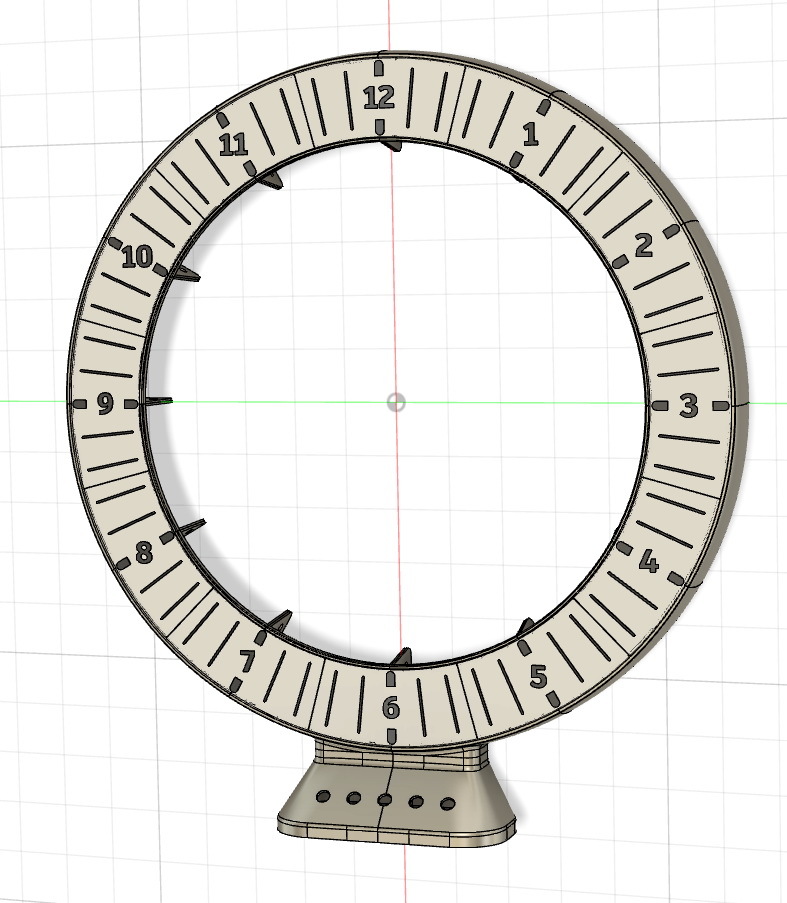

J'ai conçu cette grande horloge (72cm de haut) en me basant sur plusieurs modèles existants (https://www.thingiverse.com/thing:5392225, https://www.thingiverse.com/thing:5233126).

Le diamètre est piloté par l'utilisation d'une bande de 60 leds WS2812B de 30 leds par mètre.

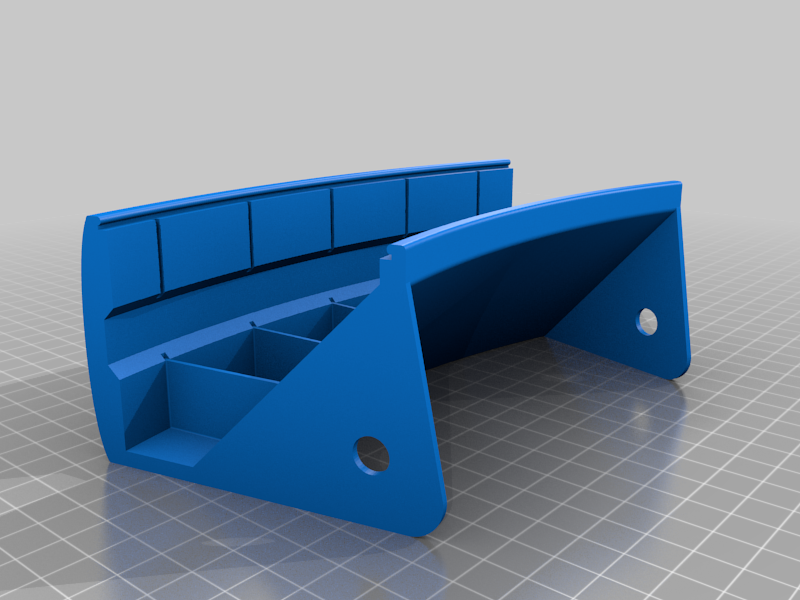

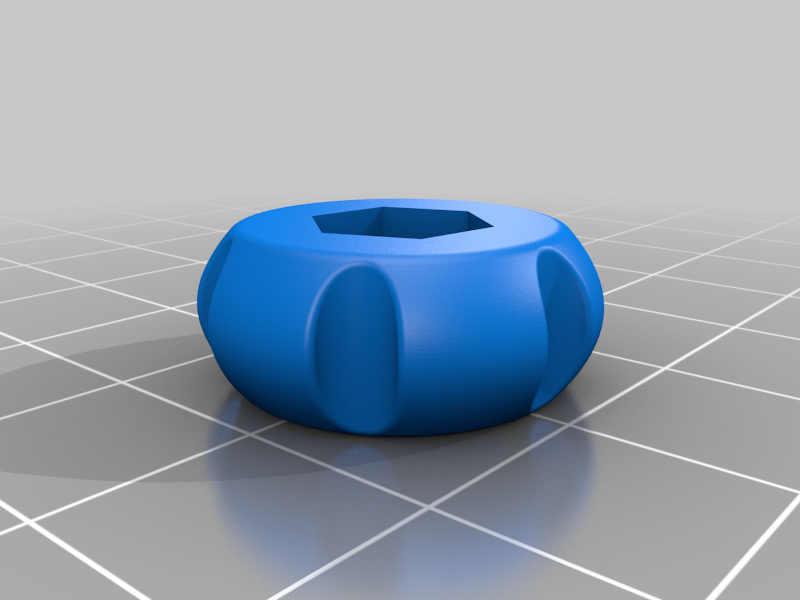

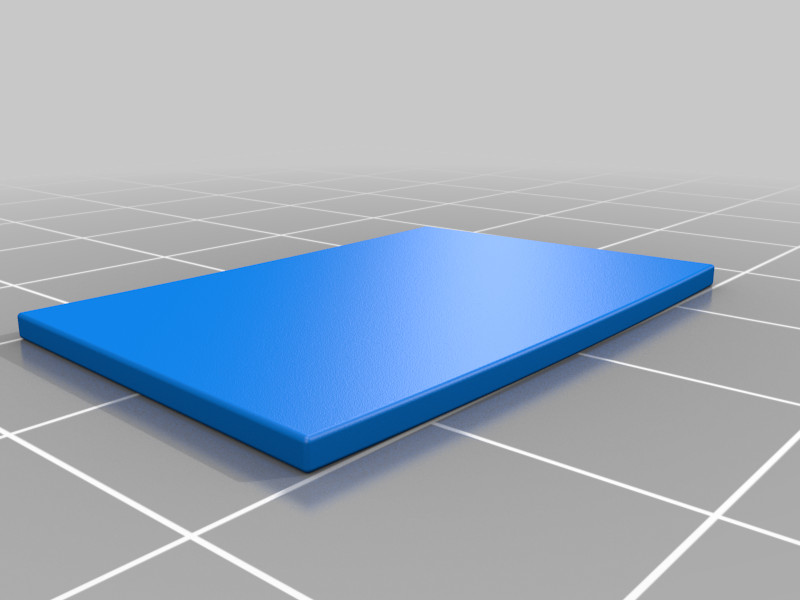

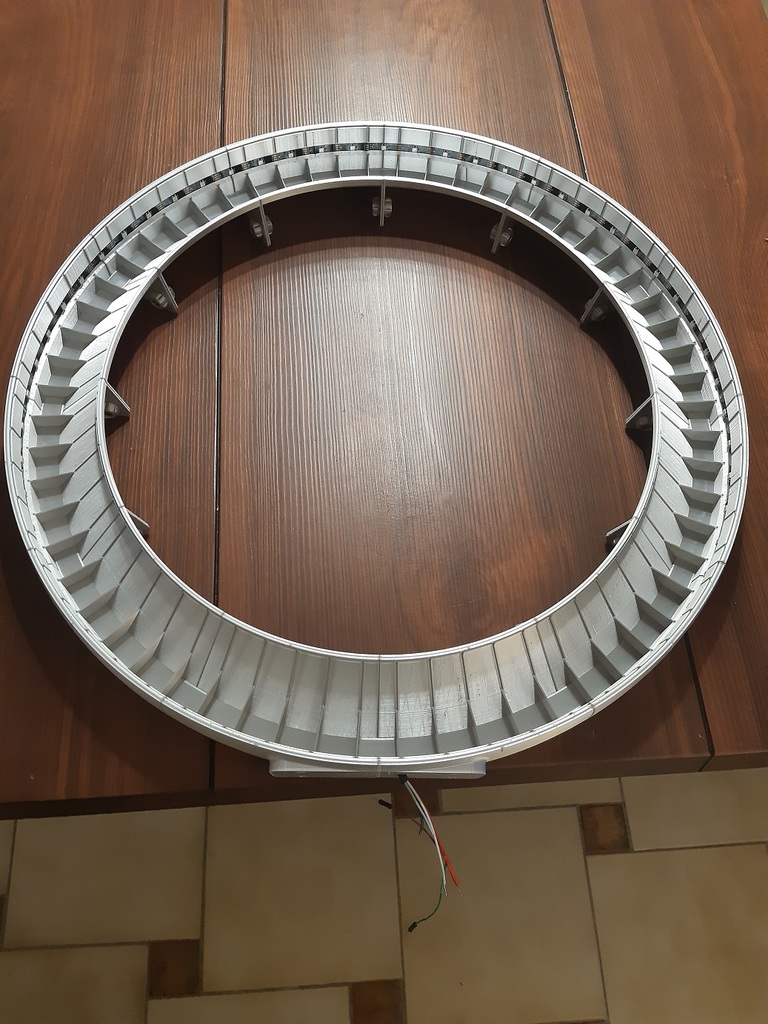

L'anneau est composé de 12 segments (10 segments réguliers, 1 segment de support droit et 1 segment de support gauche) à coller ensemble et à fixer avec 12 boulons M5x20 (à monter avec des pièces Nut1 et Nut2). Une pièce de liaison peut être collée entre deux segments adjacents pour sécuriser le collage.

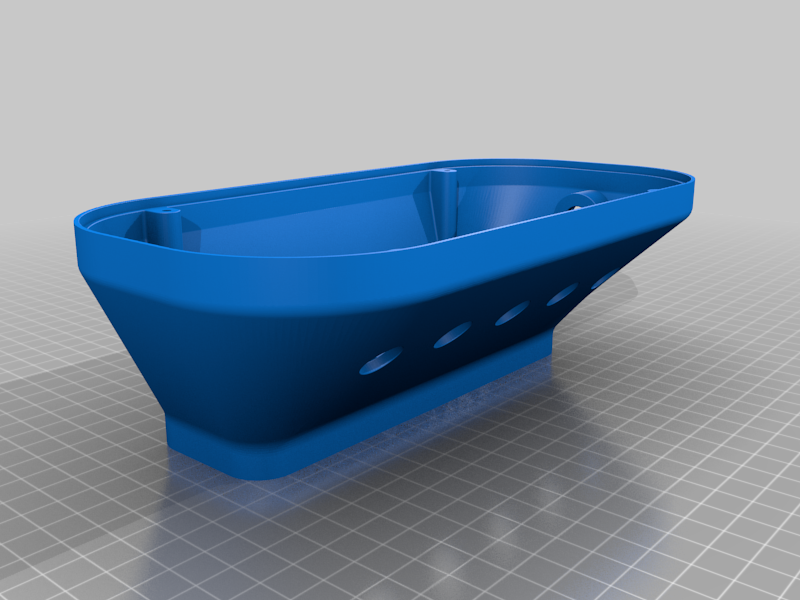

L'anneau est fixé à la base avec 4 boulons M5x20.

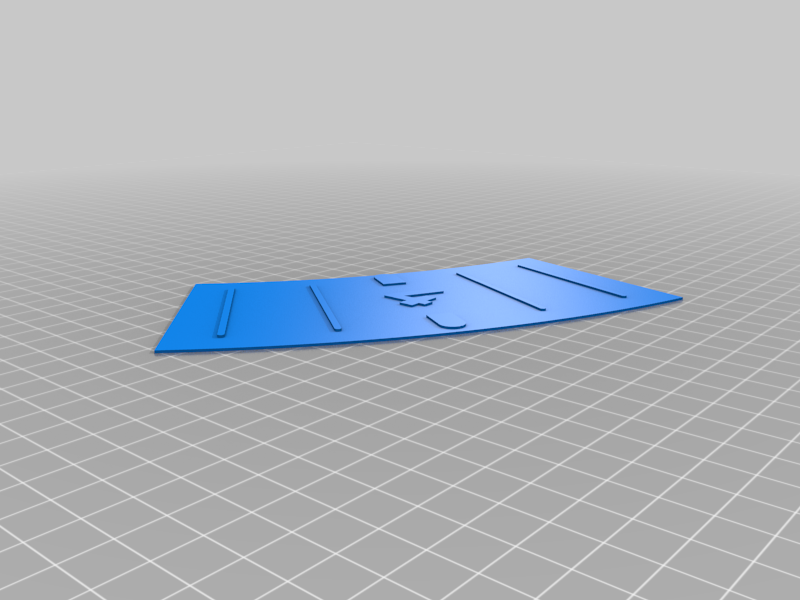

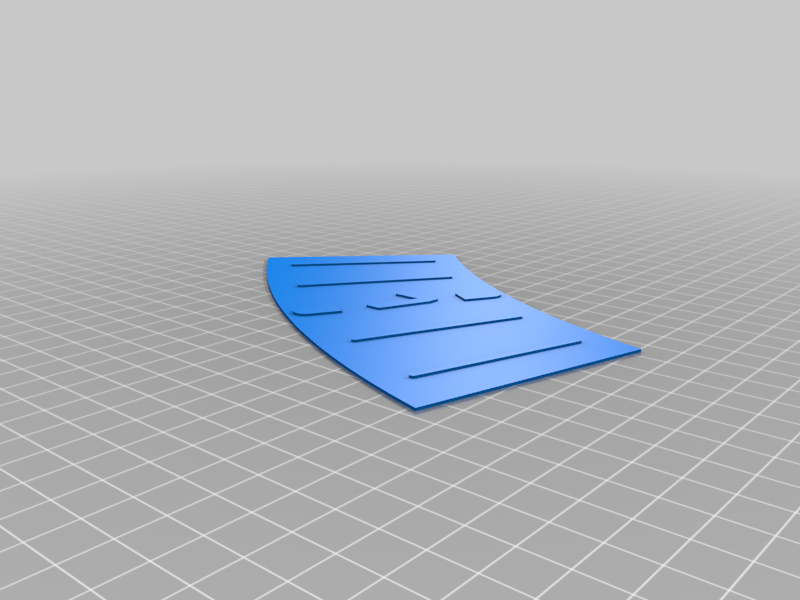

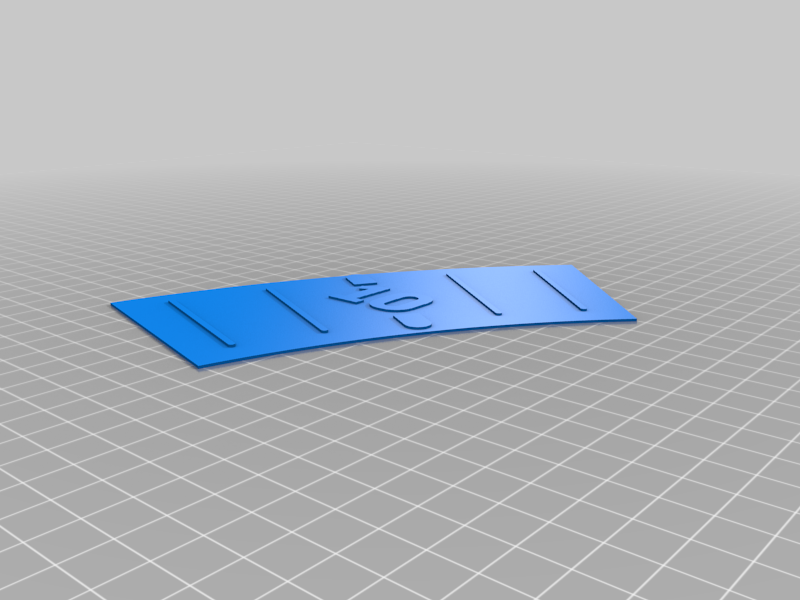

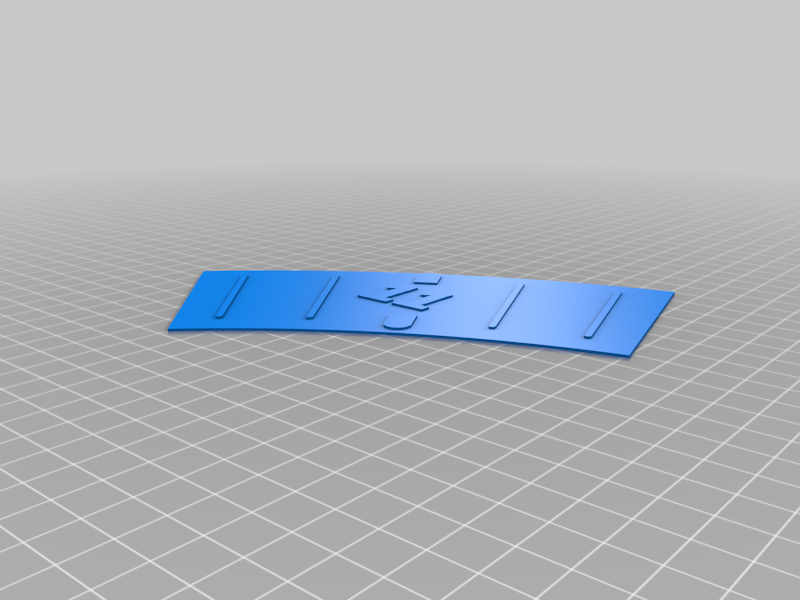

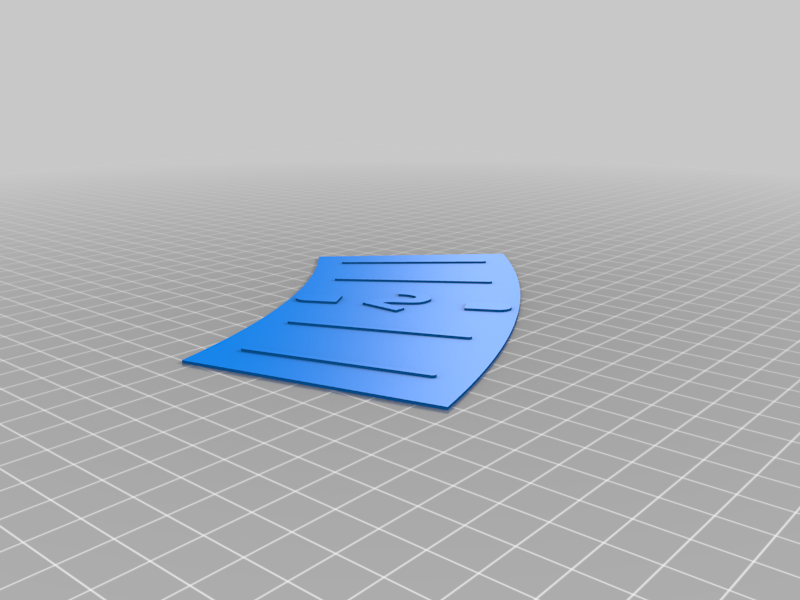

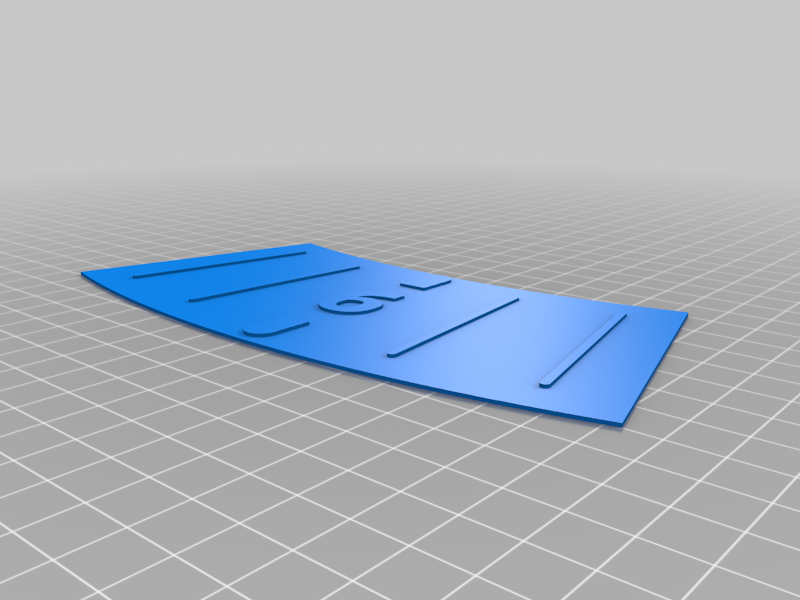

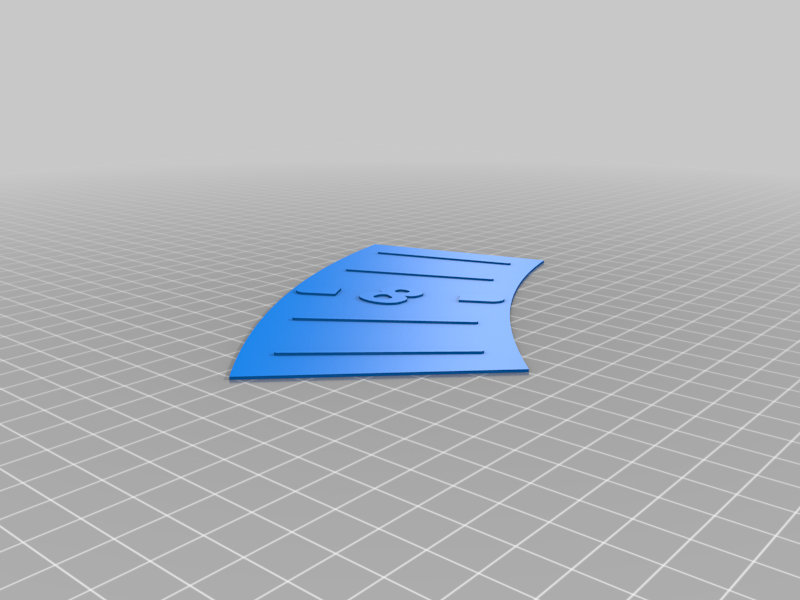

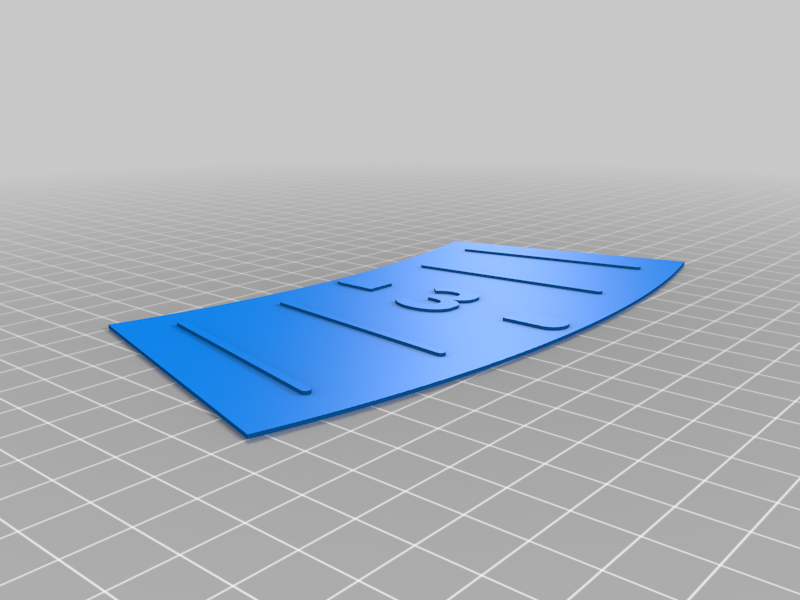

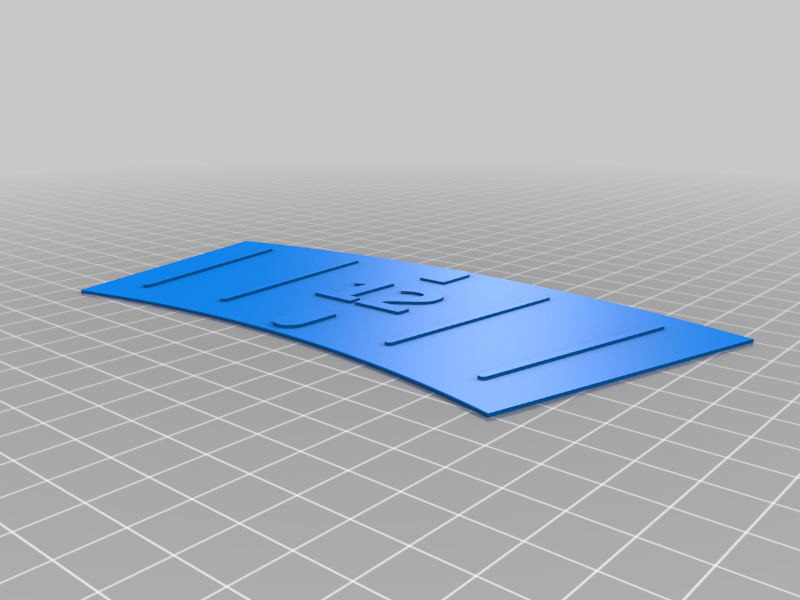

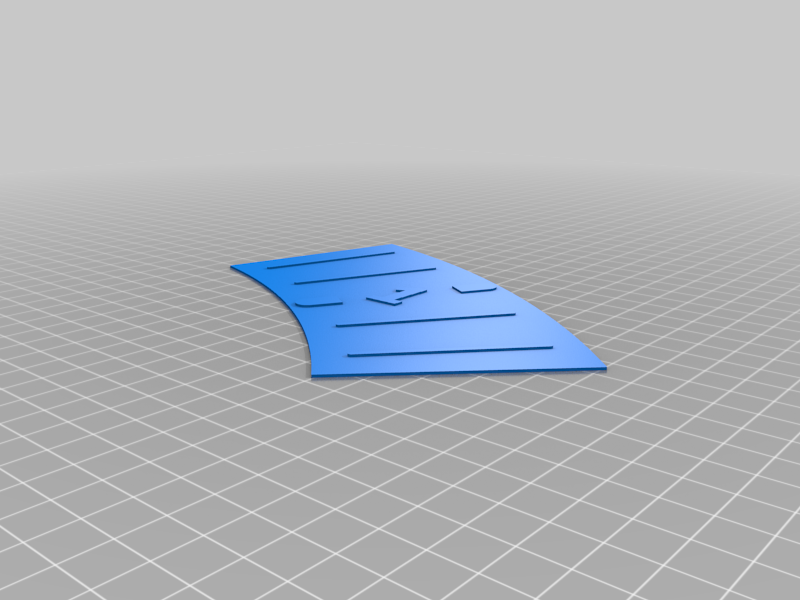

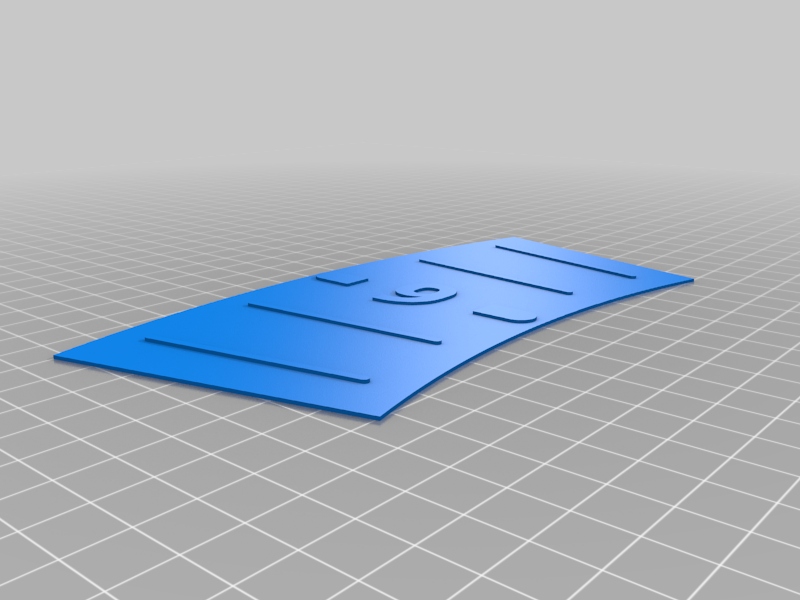

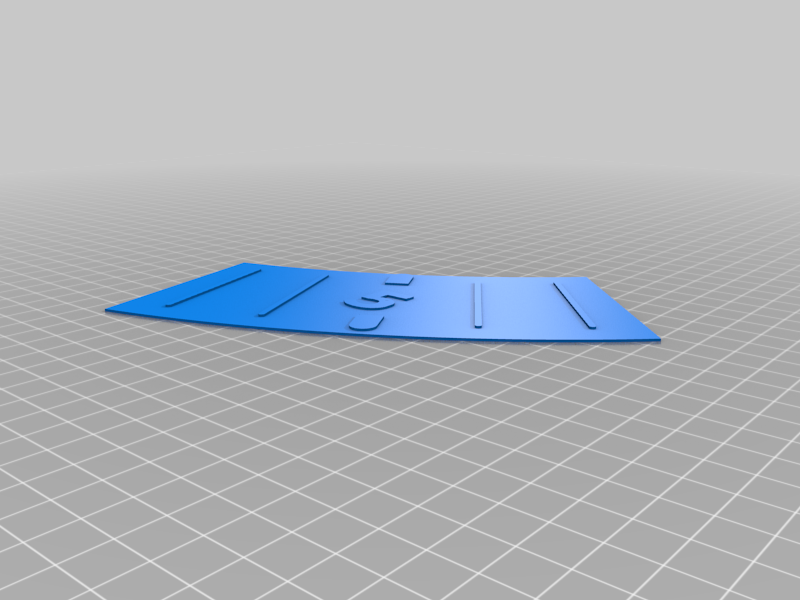

Les pièces numérotées sont imprimées en blanc pour les 4 premières couches, puis en noir après un changement de filament. Hauteur des couches 0.2mm

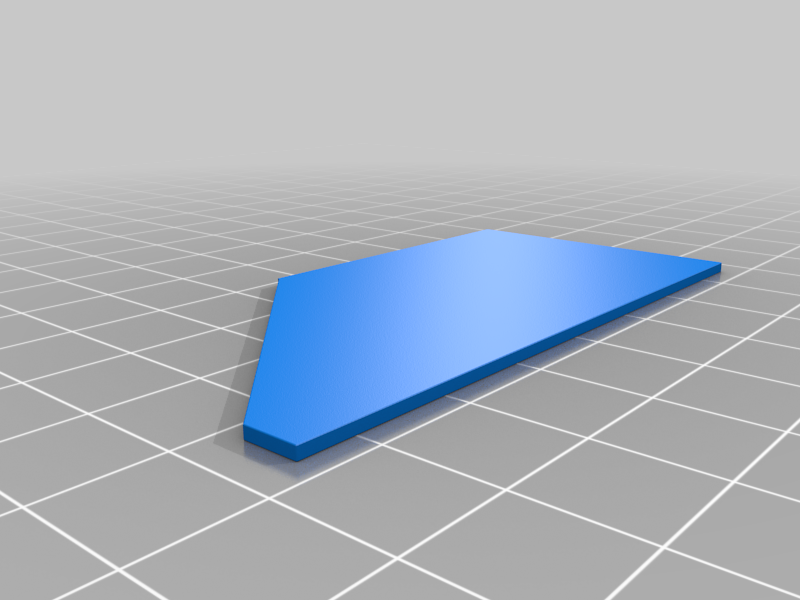

Une fois la bande de led installée, installez 60 pièces de mur et les 12 pièces de numéro.

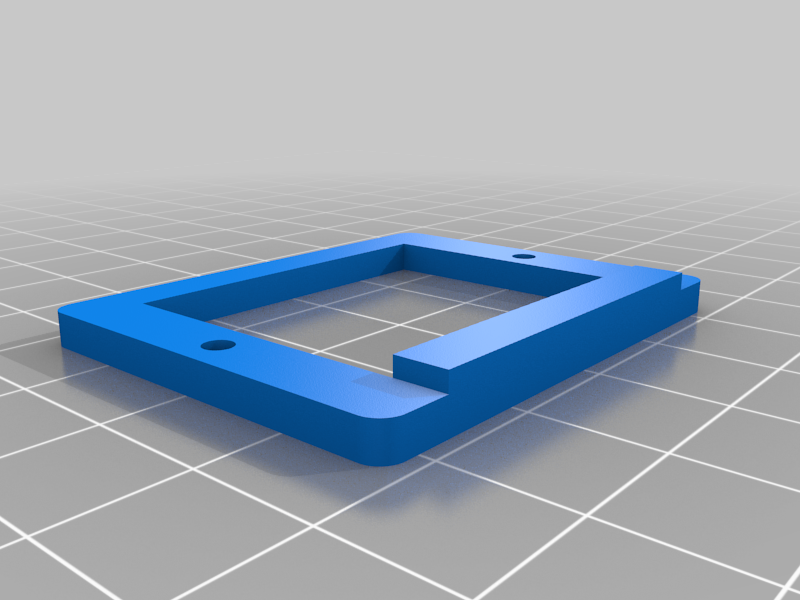

L'horloge est contrôlée par un contrôleur D1Mini ESP 32 monté dans la base avec la pièce Arduino.

Le signal de la led est connecté à la broche 4.

Pour l'instant, je n'ai utilisé que 2 boutons poussoirs pour contrôler le fond lumineux (connectés aux broches 16 et 17).

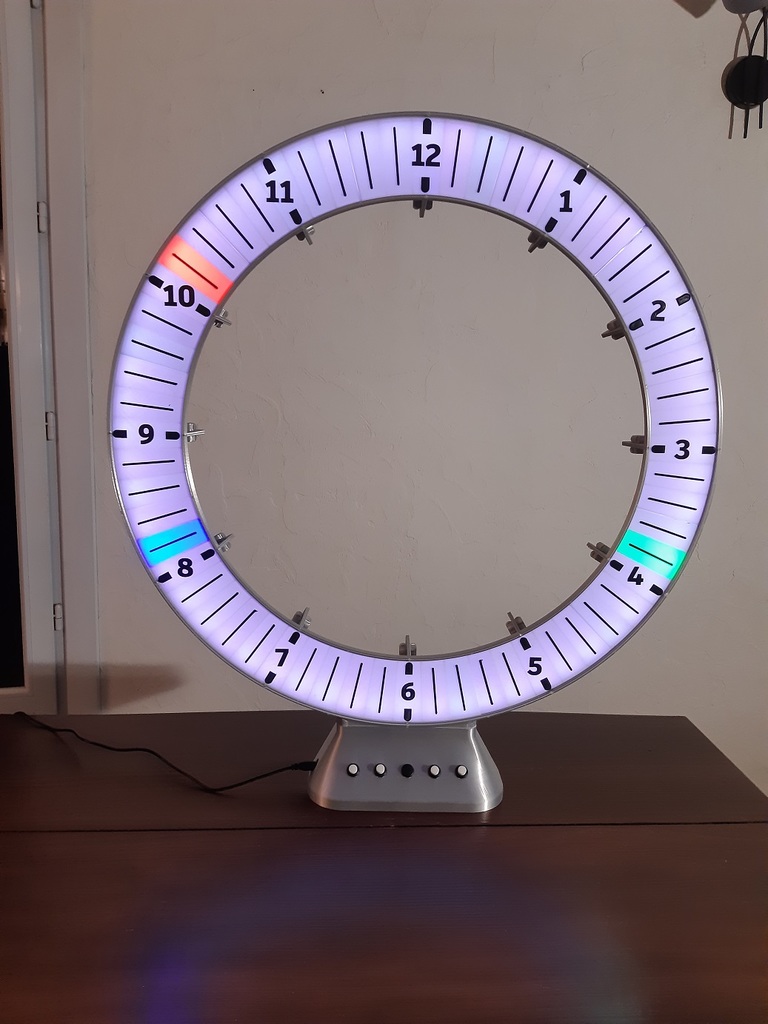

Horloge vidéo : https://youtube.com/shorts/2Pko19V-K3c

Les pièces que j'ai utilisées :

D1 MINI EPS 32

https://fr.aliexpress.com/item/32815530502.html?spm=a2g0o.order_list.0.0.23bc5e5b7Mim68&gatewayAdapt=glo2fra

Chargeur 5V 3A

https://fr.aliexpress.com/item/32961533195.html?spm=a2g0o.order_list.0.0.23bc5e5b7Mim68&gatewayAdapt=glo2fra

Connecteur 5.5x2.5

https://fr.aliexpress.com/item/4000559875991.html?spm=a2g0o.order_list.0.0.23bc5e5b7Mim68&gatewayAdapt=glo2fra

LED noire PCB, 2M 30 IP30

https://fr.aliexpress.com/item/4000875413944.html?spm=a2g0o.order_list.0.0.23bc5e5b7Mim68&gatewayAdapt=glo2fra

Boutons poussoirs

https://fr.aliexpress.com/item/1422117707.html?spm=a2g0o.order_list.0.0.23bc5e5b7Mim68&gatewayAdapt=glo2fra

Mise à jour 08/09/022 :

J'ai téléchargé une deuxième version pour le code arduino (LED_ring_V02.ino)

Le troisième bouton de la chatte (connecté à la broche 12) est utilisé pour basculer entre 10 modes d'éclairage de fond.

Le quatrième bouton poussoir (connecté à la broche 32) est utilisé pour allumer et éteindre le rétroéclairage.


Paramètres d’impression 3D

-

Informations sur le fichier 3D

  • Format du design 3D : Détails du dossier Fermer
    • 1.stl
    • 10.stl
    • 11.stl
    • 12.stl
    • 2.stl
    • 3.stl
    • 4.stl
    • 5.stl
    • 6.stl
    • 7.stl
    • 8.stl
    • 9.stl
    • Arduino.stl
    • Base.stl

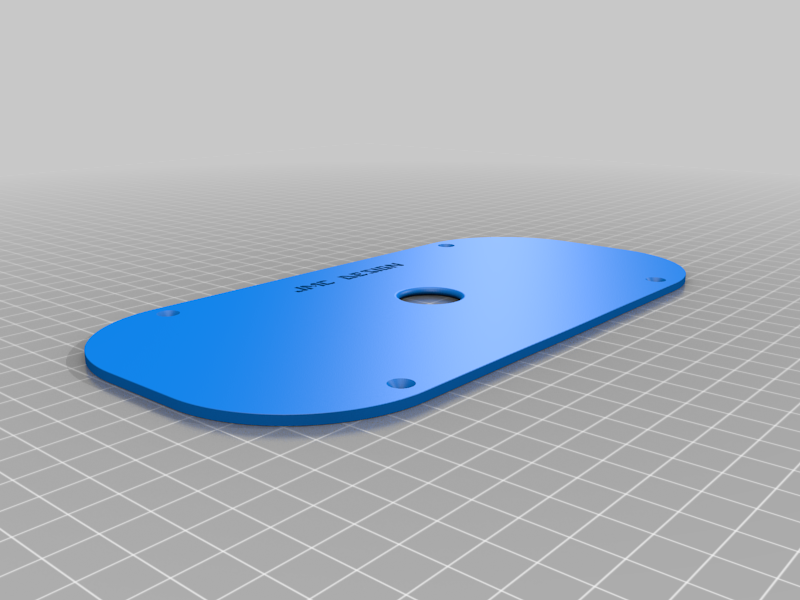

    • Cover.stl
    • LED_Ring.f3d
    • Link.stl
    • Nut01.stl
    • Segment.stl
    • Segment_left.stl
    • Segment_right.stl
    • Wall.stl
    • nut02.stl

    En savoir plus sur les formats

  • Date de publication : 2022-09-22 à 12h08
    ?
    Publié sur Thingiverse le : 2022-07-11 à 23h17
