TUSH réglable à engrenages

Description du modèle 3D

Remix:

===========================

Ce projet est un Remix du brillant ;

TUSH ajustable https://www.thingiverse.com/thing:3085316 par quelqu'un que je considère comme mon mentor, Allen https://www.thingiverse.com/MakeItMakeItMakeIt/about.


Raison du remix:

========================================

**Mon premier contact avec Allen, c'est quand il a produit une version plus grande de sa création pour moi en quelques HEURES ! De là, il m'a convaincu que je devrais VRAIMENT apprendre un programme de conception en 3D car il m'avait fallu TROIS HEURES pour trébucher sur Fashion 360 pour fabriquer un petit conduit rectangulaire ! Donc, ce design a été réalisé en commandant 2 kg de Colorfabb PLA en pensant que j'obtiendrais DEUX rouleaux de 1 kg, mais qu'il n'y aurait qu'un seul énorme rouleau de 2 kg. Je n'avais plus rien pour tenir cette bobine, et c'est de là que vient ce dessin. **


C'est ma quatrième 'Chose', et aussi mon quatrième design 'Fusion 360'.

Mes autres projets ;

-> https://www.thingiverse.com/thing:4033653

-> https://www.thingiverse.com/thing:4073804

-> https://www.thingiverse.com/thing:4158760


Gear Driven Adjustable TUSH:


Liste des pièces:

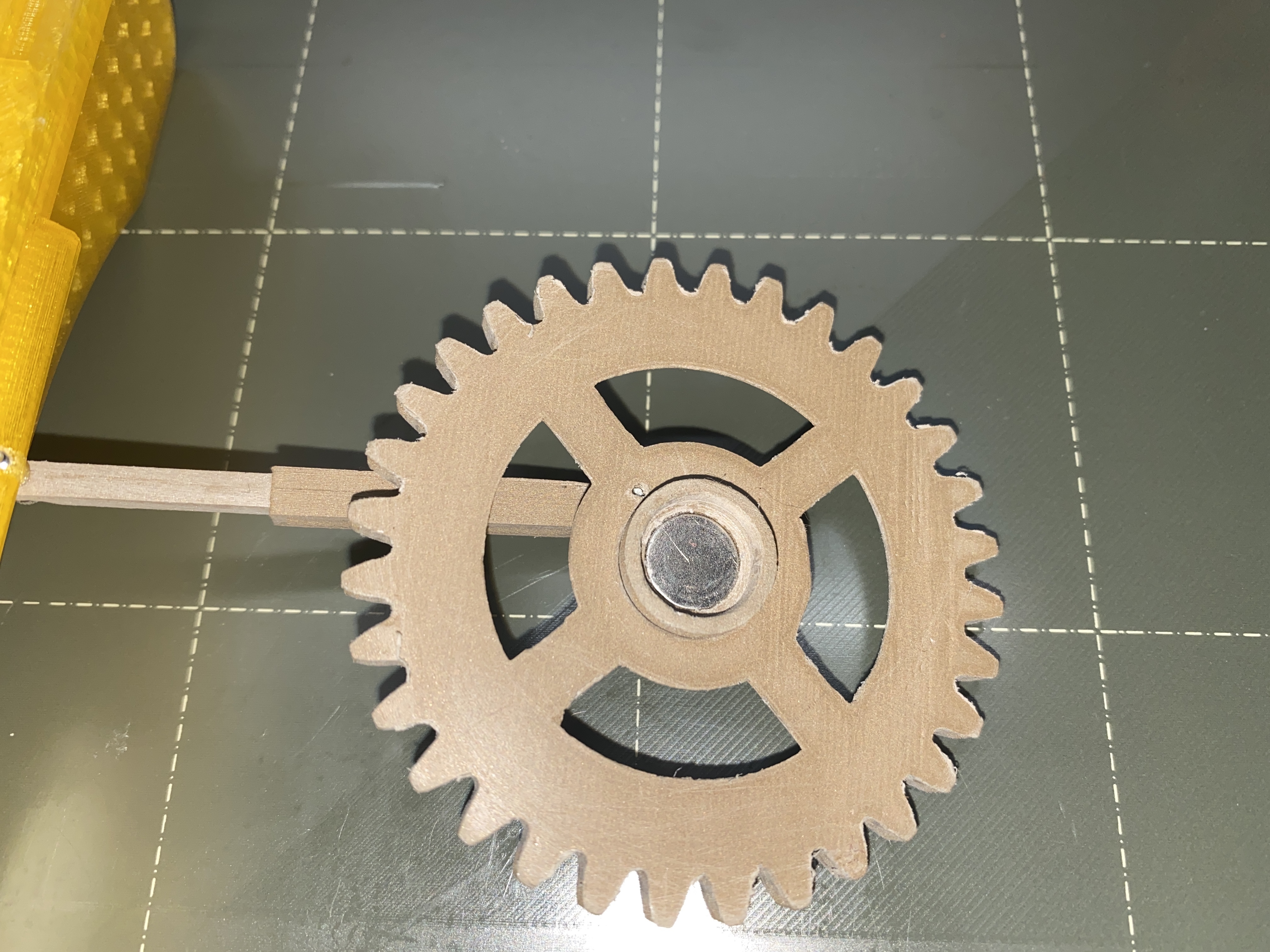

  1. 6 x Aimants 10mm x 3mm

  2. 2 x M2 x 8 boulons

  3. Base avec aimants FINAL.stl

  4. Bouton FINAL.stl

  5. Grands engins FINAL.stl

  6. Curseur gauche FINAL.stl

  7. Glissière droite avec pièce jointe FINAL.stl

  8. 2 x Broche magnétique FINAL.stl

  9. 4 x Face 608zz FINAL.stl

  10. Petits engins FINAL.stl

  11. Manchon pour petits engins FINAL.stl

  12. Détenteur de petits engins FINAL.stl

  13. Porte-engins de grande taille FINAL.stl

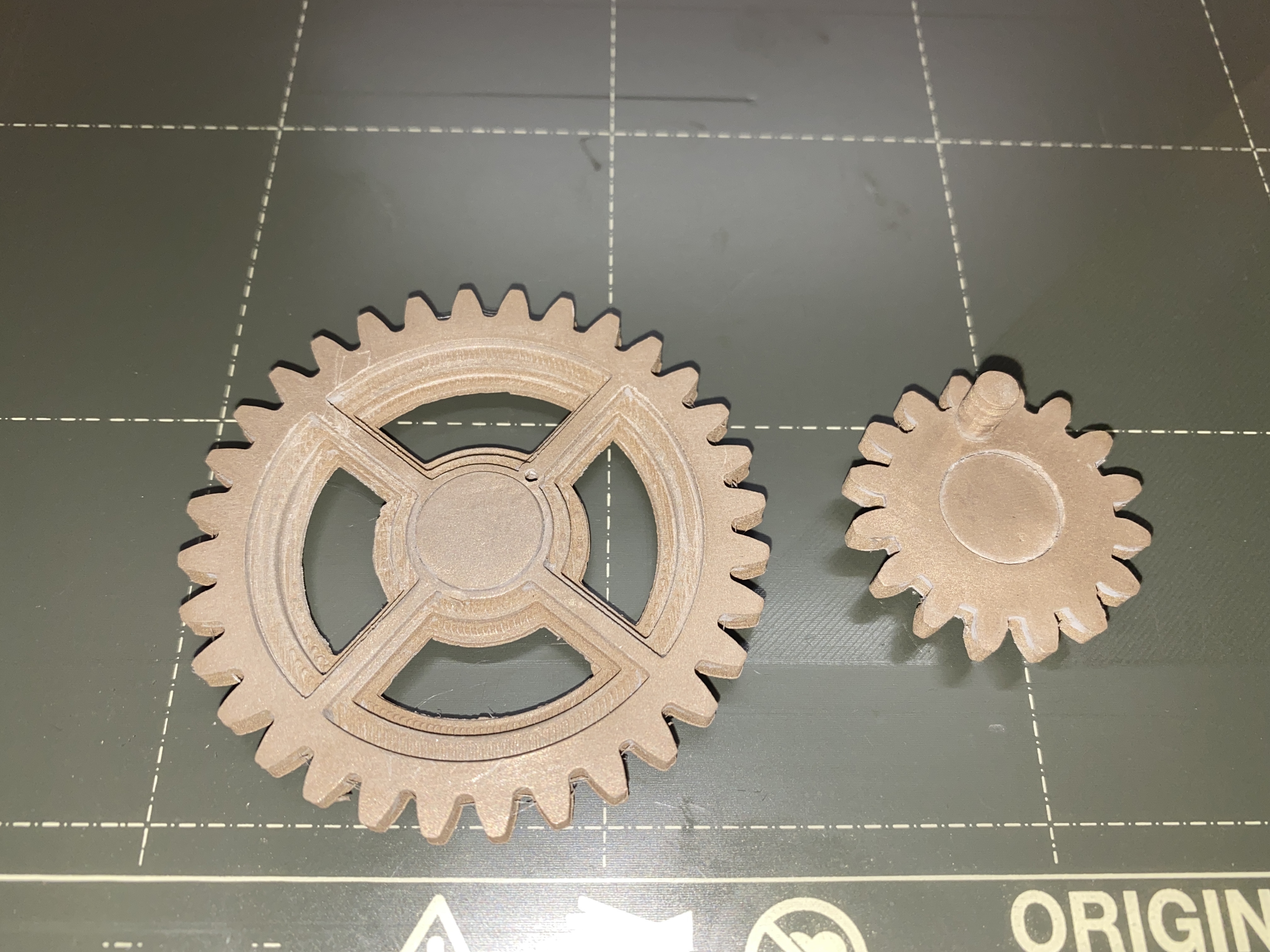

Si vous optez pour le look #SteamPunk comme moi, vous aurez besoin de ESUN Orange Glass (pour imiter la Bakélite) & Colorfabb Bronzefill (pour ressembler aux gros engrenages en bronze ornés d'autrefois) & BEAUCOUP de ponçage pour faire ressortir le look bronze. Vous aurez également besoin des deux porte-matériels pour ne pas vous poncer les doigts, comme je l'ai fait (OUCH) !

Celles-ci vous permettront de poncer le dessus des deux engrenages, pour faire ressortir le bronze encastré dans l'APL.

Instructions:

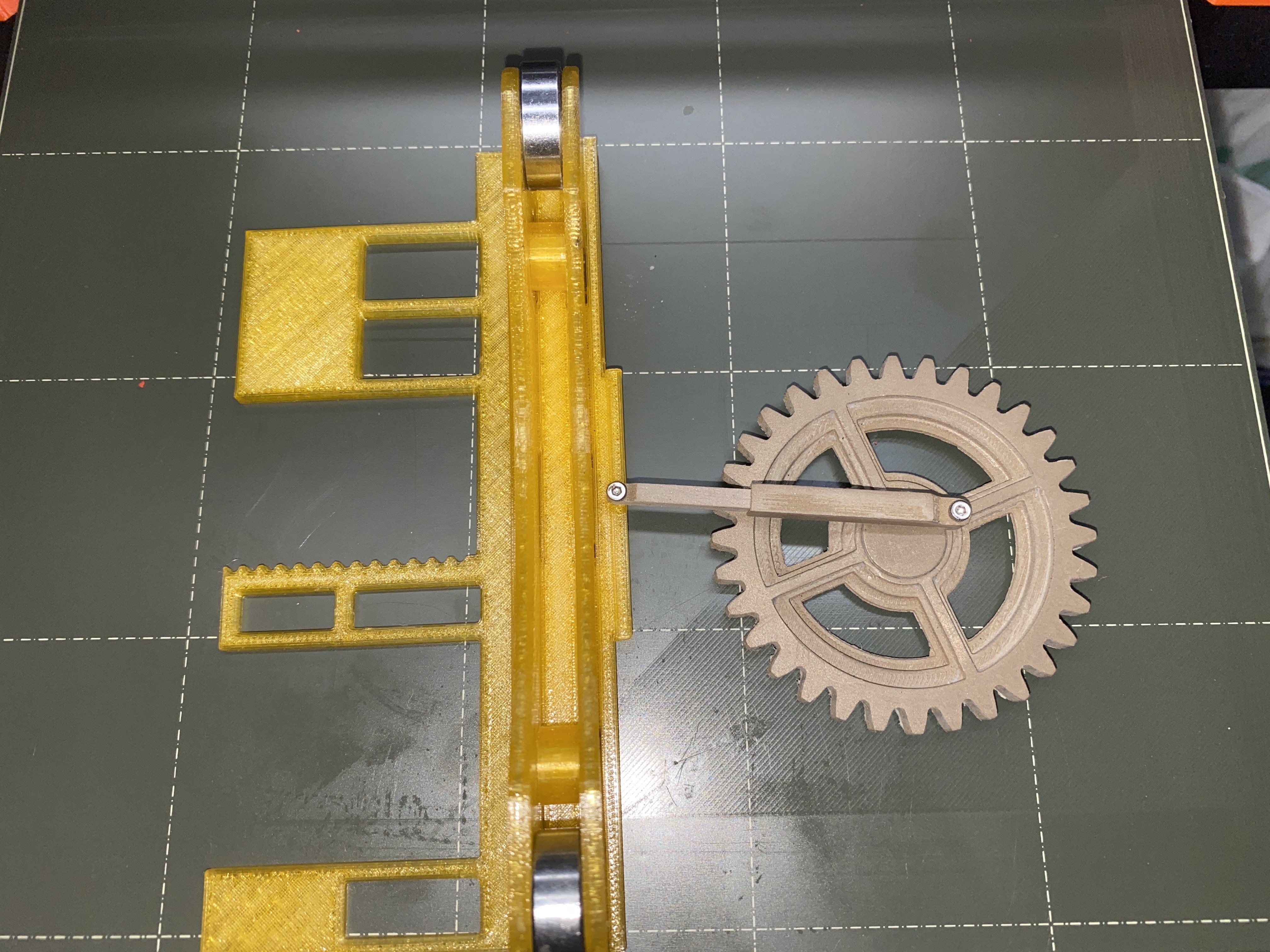

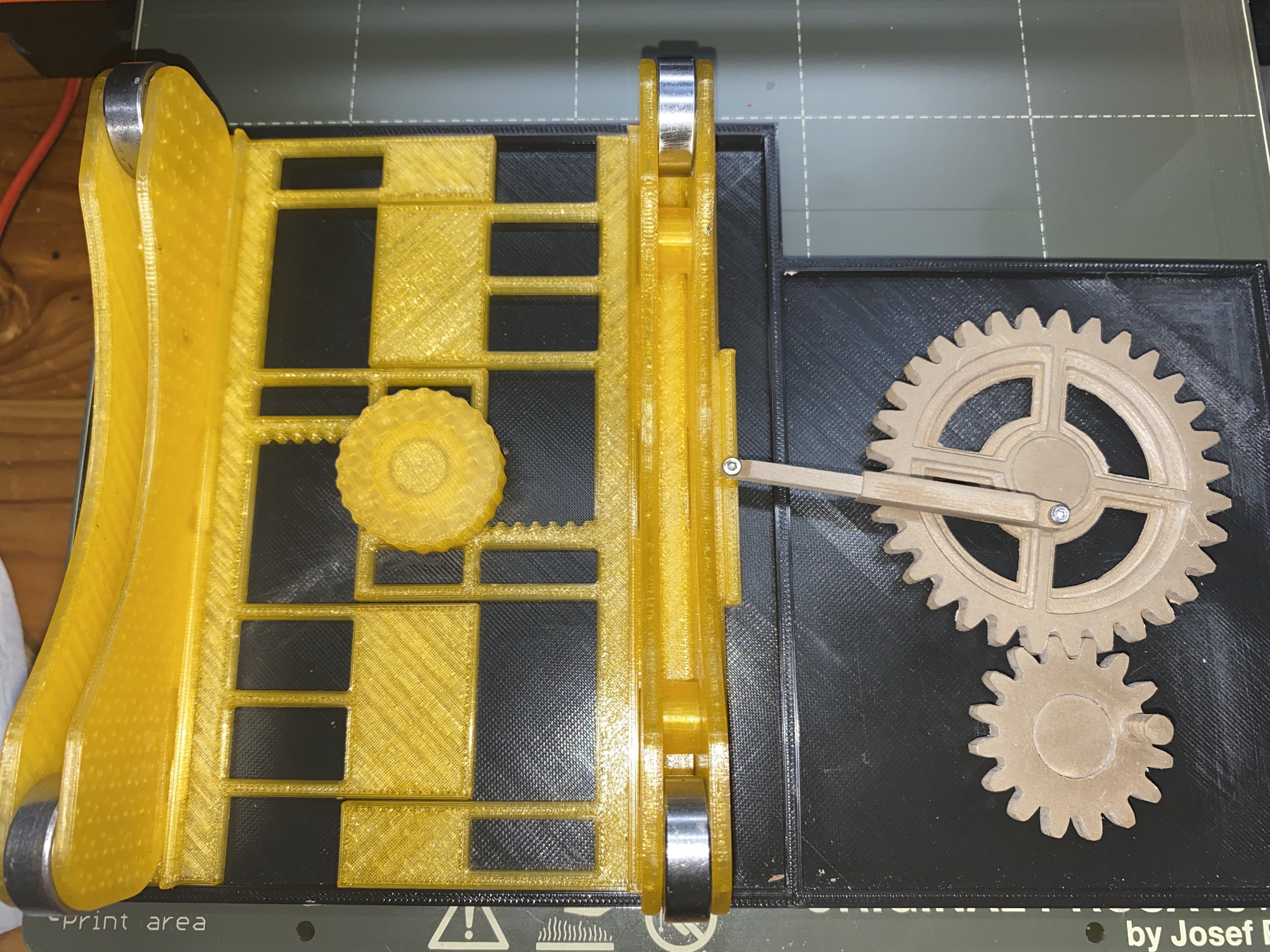

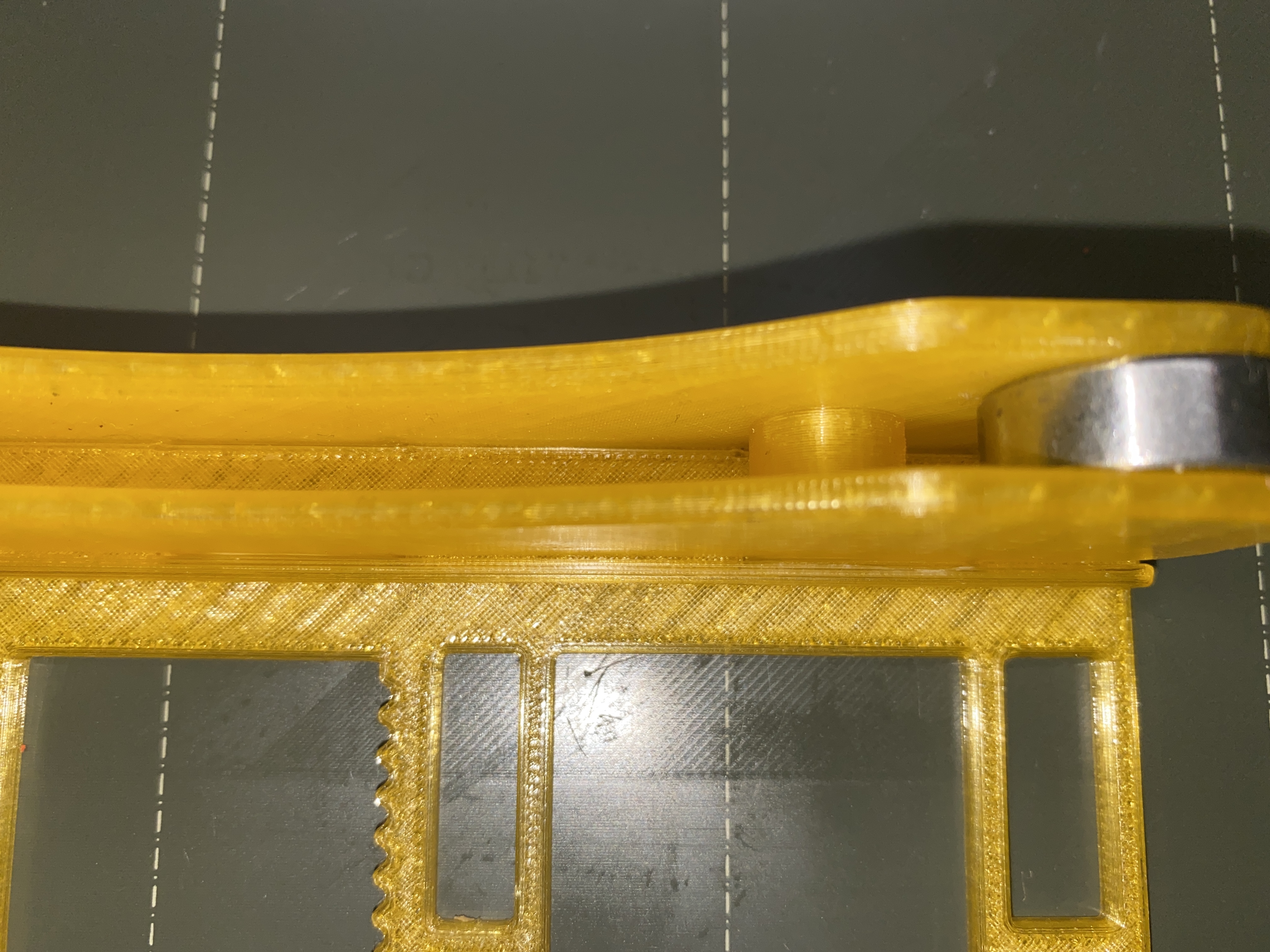

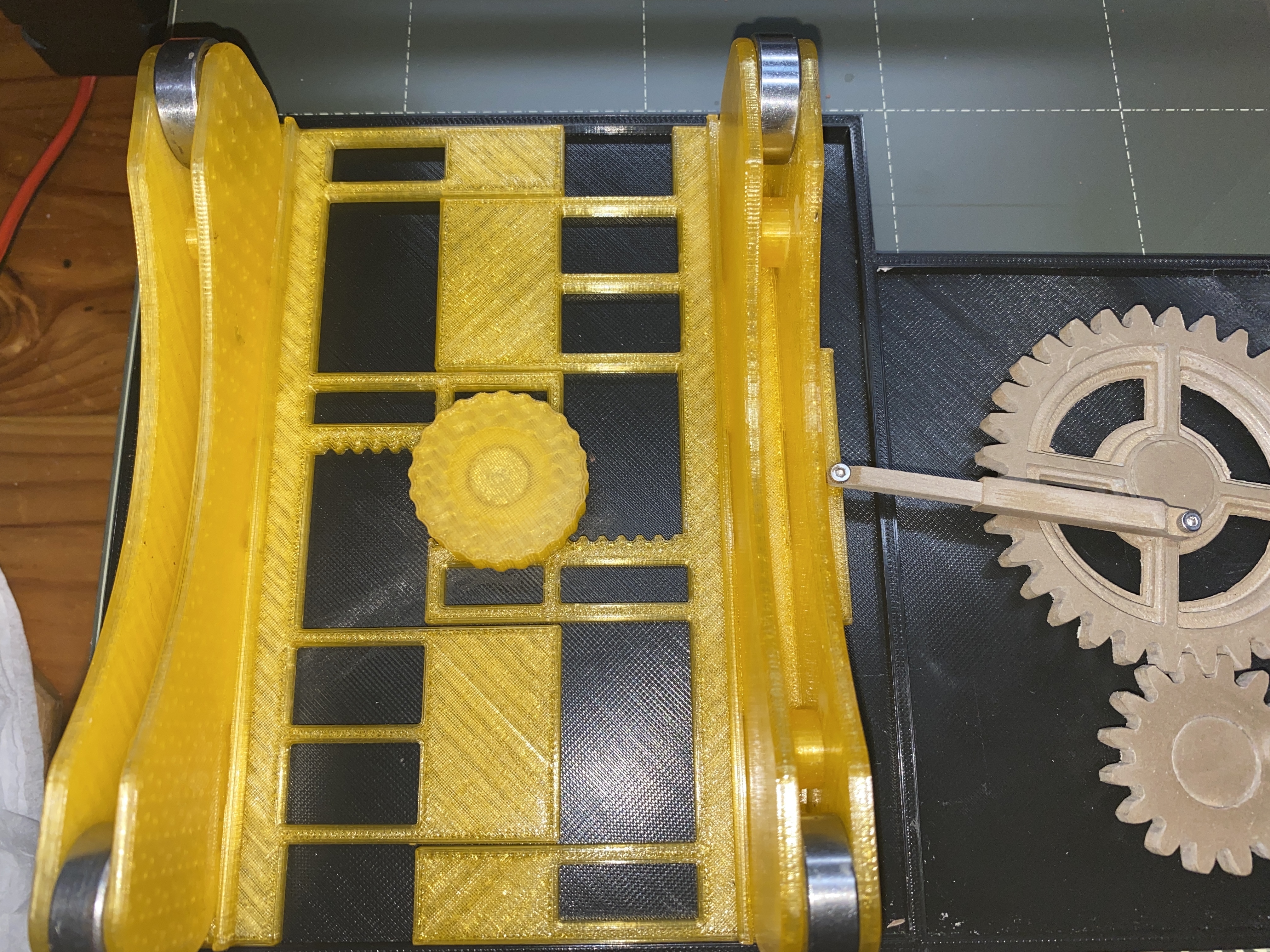

J'ai délibérément fait de ceci une imitation de l'intérieur d'un moteur. Vous ne pouvez pas casser accidentellement le curseur droit, quelle que soit la façon dont vous tournez la petite vitesse. La tige de connexion pousse simplement le curseur vers le milieu ou vers l'extérieur. Vous pouvez tenir le Spool d'une main, et tourner le petit engrenage & le curseur entrera ou sortira ! En raison du poids supplémentaire, j'ai créé deux extensions de renforcement sur les côtés TUSH, que vous devriez utiliser de la super-colle pour joindre les côtés de façon permanente. Pour la même raison, vous devriez également coller le support TUSH sur les glissières, afin de vous assurer que les choses ne se désagrègent pas sous la charge !

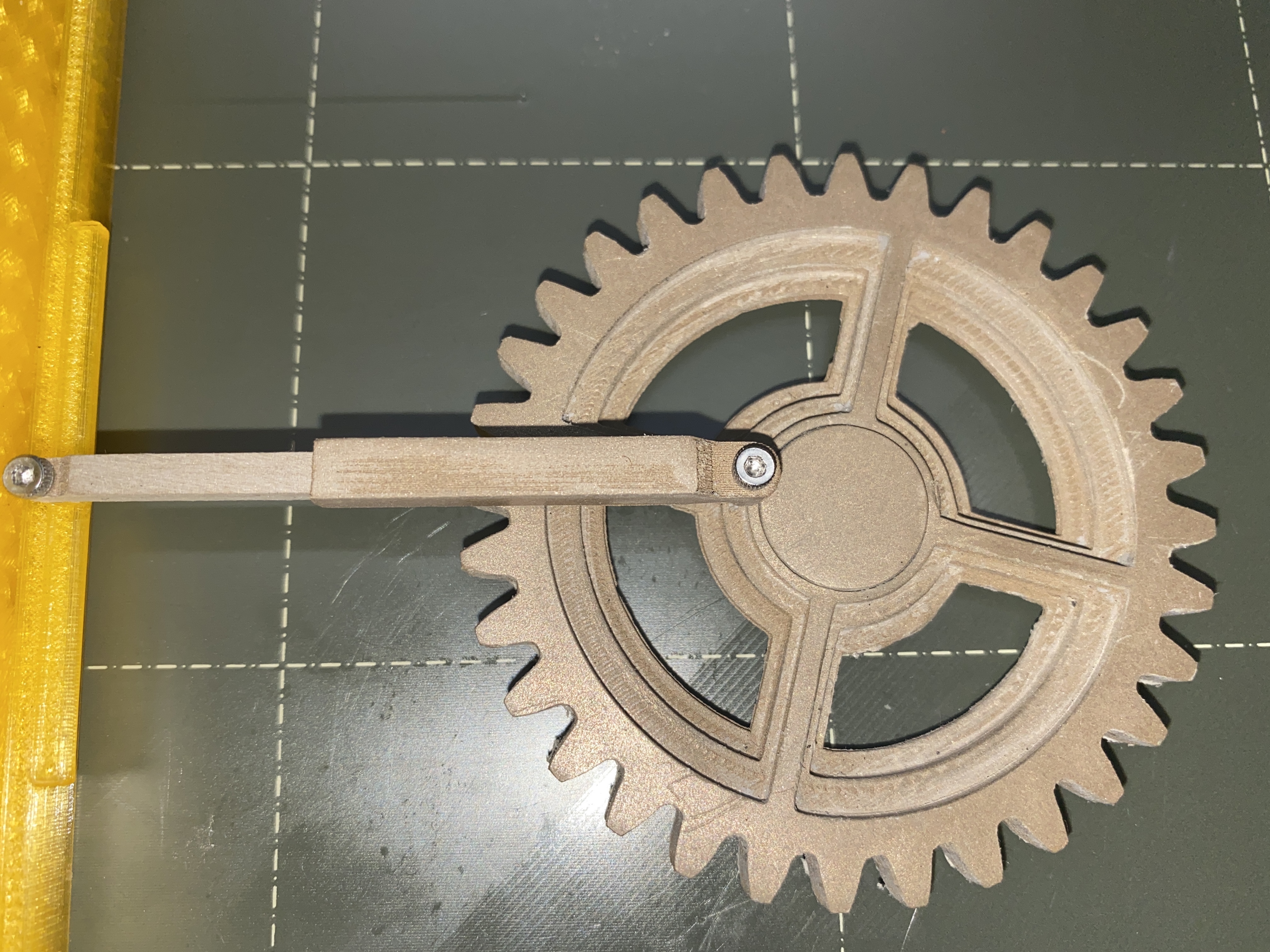

Pour tenir compte des différences entre les imprimantes, & que vous utilisiez ou non Colorfabb Bronzefill, j'ai fabriqué les bielles en deux parties. Faites glisser le manchon intérieur suffisamment loin pour que le TUSH entre et sorte correctement, puis collez-les pour les maintenir en place !


  • Format du fichier 3D : STL

Mots-clefs

Créateur

License

CC BY
