FlexCar (Transformée de la série Flexbot)

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 2,2k vues
  • 4 j’aimes
  • 128 téléchargements

Description du modèle 3D

J'ai beaucoup joué avec Flexbot. C'est un kit d'hélicoptère imprimé en 3D. J'assemble les pièces ensemble et je m'amuse à le faire voler tous les jours avec mon téléphone portable. Puis j'ai commencé à penser à ce que l'on peut faire avec Flexbot. Je peux le jouer dans l'autre sens ? J'ai une imprimante 3D et j'ai Flexbot. Puis j'ai eu l'idée que je pouvais transformer Flexbot en quelque chose d'autre, qui peut être amusant aussi bien que cool.

La partie électronique de Flexbot est basée sur Arduino et est open source. De nombreuses utilisations potentielles peuvent être appliquées à la carte PCBA. Flexbot est une application pour voler dans les airs. Et si on construisait quelque chose qui puisse marcher sur le sol ? L'idée de fabriquer une voiture de course à quatre roues à partir de Flexbot Quadcopter m'est donc venue à l'esprit.

Le quadcoptère peut voler dans différentes directions (gauche, droite, avant, arrière) par la différence de vitesse de rotation (force de levage) de quatre hélices. De cette façon, la voiture que je veux construire peut tourner à gauche ou à droite en fonction de la différence de vitesse de chacune des deux roues des deux côtés.

Mais de nombreux détails spécifiques doivent être pris en compte. Le jeu d'engrenages était nécessaire pour ralentir la vitesse de rotation des moteurs afin d'augmenter le couple. Et les fils de l'anode et de la cathode du moteur devaient être changés pour changer le sens de rotation des roues.

Voici ce que je fais exactement :

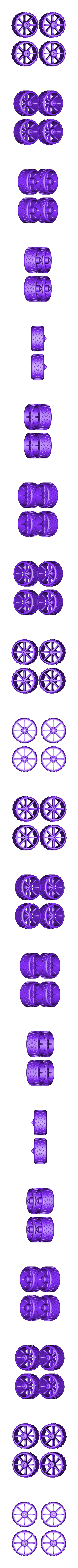

  • Retirez les trains d'engrenages de l'hélicoptère Flexbot, démontez les hélices et installez les quatre roues à la place ;

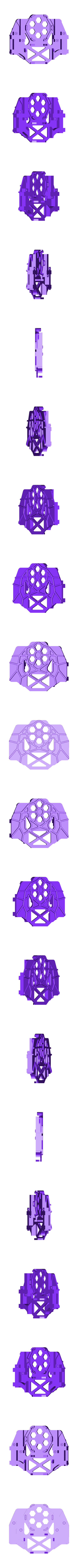

  • Concevoir un châssis pouvant contenir les pièces : quatre jeux de pignons, le PCBA Flexbot et la batterie. Il y a plusieurs lignes sous le châssis pour renforcer l'ensemble de la structure ;

  • Quatre vis autotaraudeuses sont nécessaires pour fixer les quatre logements de pignons

Puis j'ai eu ma FlexCar, toute conçue et bricolée par moi-même. Cela fonctionne bien, mais il y a aussi certains problèmes que je dois améliorer. Bien sûr, si vous avez une meilleure idée ou des solutions à ces problèmes, n'hésitez pas à les partager avec moi, avec nous.

Des problèmes que j'ai rencontrés :

  • Les trains d'engrenages n'ont pas si bien fonctionné. La vitesse était donc assez rapide et la FlexCar n'était pas facile à contrôler. Cette partie doit encore être améliorée

  • De plus, les trains d'engrenages étaient un peu fragiles. Ils peuvent facilement se plier s'il y a un écrasement. Les haches devraient être plus fortes et plus résistantes. Ou une certaine conception d'absorption des chocs devrait être nécessaire.

Quoi qu'il en soit, c'est une version de test, la version Beta de FlexCar peut-être : )

Je continuerai à travailler dessus pour un meilleur look et une meilleure structure~

Si vous nous aimez, trouvez-nous sur :

Twitter : https://twitter.com/flexlabshare

Facebook : https://www.facebook.com/hexairbot/?ref=bookmarks

Intéressé : https://www.pinterest.com/DesignMakeShare/

  • Format du fichier 3D : STL
  • Date de publication : 2018/11/28 à 15h22

License

CC BY NC
