Règle d'extrusion pour Sovol SV06, SV06 Plus, SV07 (outil de calibration E-step)

Cette règle d'extrusion est spécialement conçue pour s'adapter au sommet de l'extrudeuse des Sovol SV06 et SV06Plus, et même de la SV07 si l'on retire le couvercle de l'extrudeuse.

J'ai même ajouté une petite indentation sur le fond pour rencontrer les 1,8mm de protubérance autour du trou d'alimentation.

Procédure :

1. Notez la valeur actuelle de votre e-step (sous Paramètres avancés sur le SV06 Plus).

2. Extruder 100 mm à travers la règle de l'extrudeuse.

3. Vérifier la quantité réellement extrudée

Utiliser un calculateur de pas électronique en ligne pour obtenir la valeur correcte du pas électronique, par exemple https://printermods.co.uk/pages/estep-calculator

Notes :

Utilisez du filament de couleur claire, idéalement blanc, et faites-le passer dans la règle d'extrusion. Il y a un petit trou en haut, qui s'adapte à la pointe d'un stylo Sharpy, afin que nous puissions dessiner une marque sur le filament.

Extruder un filament de 100 mm.

Observez comment le petit point se déplace vers le bas sur la règle d'extrusion. Vérifiez la valeur en millimètres sur l'échelle à l'endroit où le milieu du point s'arrête.

Entrez cette valeur dans le calculateur de pas E.

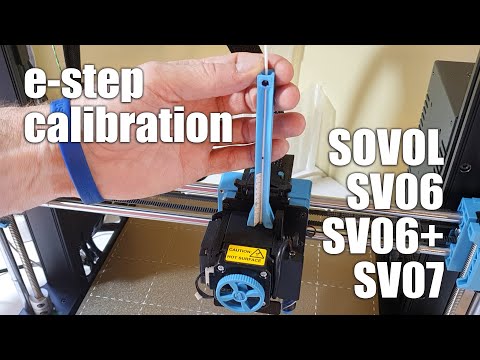

Voir la procédure complète sur youtube : https://youtu.be/2qtnVakKPKg

MISES À JOUR :

v2 = augmentation du trou sur le dessus. L'impression devrait être meilleure avec une buse de 0,4 mm.

v3 = tentative d'inclure des gravures pour l'échelle - très difficile à lire (voir photo de l'impression verte), échelle imprimée sur papier recommandée (voir PDF inclus)

Si vous n'avez pas besoin d'une échelle gravée, utilisez la v2, qui est par ailleurs identique et qui imprime plus rapidement et mieux.

gerGOPRINT3D

La règle ne nécessite que 10 grammes de filament et vous pouvez l'imprimer en 15 minutes à l'aide d'une buse de 0,6 mm.

Inclus avec le fichier STL de la règle, vous trouverez un fichier PDF avec l'échelle, qui peut être imprimée sur du papier normal ou autocollant et collée, de sorte que le point "100" est aligné avec la marque sur la règle. Si vous n'avez pas d'imprimante, vous pouvez utiliser une règle ordinaire pour copier les marques millimétriques sur du papier autocollant.
