DIY Dremel CNC #1 design et pièces (Arduino, profilés d'aluminium, pièces imprimées en 3D)

Description du modèle 3D

https://youtu.be/I7woln6urVY

La machine CNC DIY est un projet très populaire sur Internet, beaucoup de gens ont fait des versions différentes mais je veux vous montrer comment j'ai fait ma propre machine CNC avec une Dremel comme broche. Personnellement, je pense que la machine CNC est une sorte de mise à jour d'une imprimante 3D, vous pouvez créer des pièces plus solides en bois ou en métal mais elle a aussi des limites (c'est un sujet pour une autre vidéo). Pour en savoir plus, regardez ma vidéo à ce sujet :

Ce n'est que la première partie, il y en aura d'autres, alors n'oubliez pas de vous inscrire !

Gardez également à l'esprit qu'il s'agit d'un travail en cours et que je peux donc changer certains modèles ou quelque chose dans la conception. Si vous avez des questions, n'hésitez pas à me les poser !

Ci-dessous vous trouverez les pièces que j'utiliserai pour construire cette machine.

Machine CNC T8 : https://goo.gl/wLLyht

Mon design : https://a360.co/2LeZZVf

Ce dont nous aurons besoin, montant en () :

Outilremel -Dremel

Profils en aluminium 20x20x600mm (5)

12mm tige (environ 2 mètres)

Vis trapézoïdale de 500 mm de long 8 mm (2) : https://goo.gl/7oGeV8

300mm de long vis trapézoïdale 8mm (2) : https://goo.gl/qh1jEH

12mm palier linéaire (6) : https://goo.gl/v6P5DC

Coupleur de 5 à 8 mm (5) : https://goo.gl/as5cJ2

Ecrou (50) : https://goo.gl/gtL3Z8

Vis : https://goo.gl/2USpv5

Arduino+CNC shield+stepper drivers : https://goo.gl/CXwEkG

Alimentation : https://goo.gl/r9vfmF

Moteurs pas à pas (4) : https://goo.gl/LS9UAd

Relais : https://goo.gl/mgPM9M

Interrupteurs de fin de course : https://goo.gl/Xc2964

Prise AC IEC avec interrupteur : https://goo.gl/9NJkKh

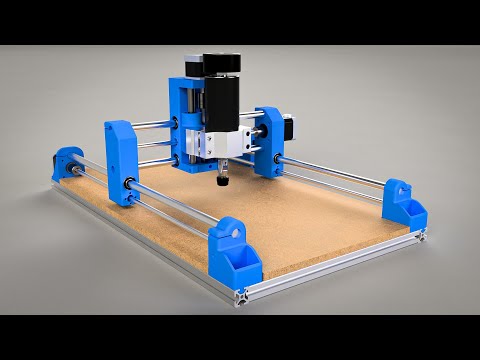

Dans la première partie de ma CNC DIY Dremel, je vous montrerai à quoi ressemble mon dessin (si vous avez une idée sur la façon de l'améliorer ou si vous voyez des problèmes, faites-le moi savoir :)) Je vous montrerai également toutes les pièces que j'utiliserai dans les prochaines parties de cette courte série. Dans les deux ou trois prochaines vidéos, nous allons assembler cette machine et, espérons-le, fraiser quelques trucs.

J'ai toujours voulu avoir une de ces machines CNC de fantaisie qui peuvent fraiser les métaux. C'est cool et cela vous donne tellement de possibilités pour les prochains projets ! J'ai déjà quelques idées de projets avec une machine CNC :)

Abonnez-vous et suivez-nous pour rester à l'écoute :

YouTube : https://goo.gl/x6Y32E

Facebook : https://goo.gl/ZAQJXJ

Instagram : https://goo.gl/JLFLtf

Twitter : https://goo.gl/eiAecG

Paramètres d'impression 3D

Marque de l'imprimante : Créativité

Imprimante : CR-10 Mini

Rafts : Non

Supports : Oui

Résolution : 0,25mm

Remplissage : 40% - 70%

  • Format du fichier 3D : STL
