Séparateur de cyclone personnalisable

?
Qualité de la création : 5,0/5 (2 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

Un séparateur de poussière de cyclone extrait la poussière et les débris en utilisant un effet de vortex au lieu d'un filtre. Les débris sont collectés dans leur propre récipient (facile à jeter dans les poubelles) et, par conséquent, il réduit considérablement le colmatage des sachets ou des filtres à l'aspirateur principal.

Cet appareil est particulièrement utile pour les environnements CNC / Usinage / Travail du bois, mais les applications sont plus variées.

Ce design est dans un état très expérimental, pas de données sur l'efficacité en ce moment (la théorie cyclonique standard devrait s'appliquer), mais certains tests montrent qu'il fait un bon travail avec des puces en aluminium de mon CNC.

Remarque: Comme ma première tentative de séparation cyclonique, cela a été conçu de manière indépendante / à partir de rien, mais en attendant, 119410 a été téléchargé ici, donc je vais le créditer (pas seulement parce que le design est suffisamment similaire et a été téléchargé plus tôt, mais je J'aime également intégrer certaines de ses fonctionnalités dans ma conception maintenant).


Paramètres d’impression 3D

Imprimez simplement votre filament le moins préféré, de préférence avec une épaisseur de paroi de 2 ou plus pour résister aux abus dans un environnement de magasin (mon premier cyclone imprimé avec une épaisseur de paroi de 1 mm craqué à la première goutte grave).

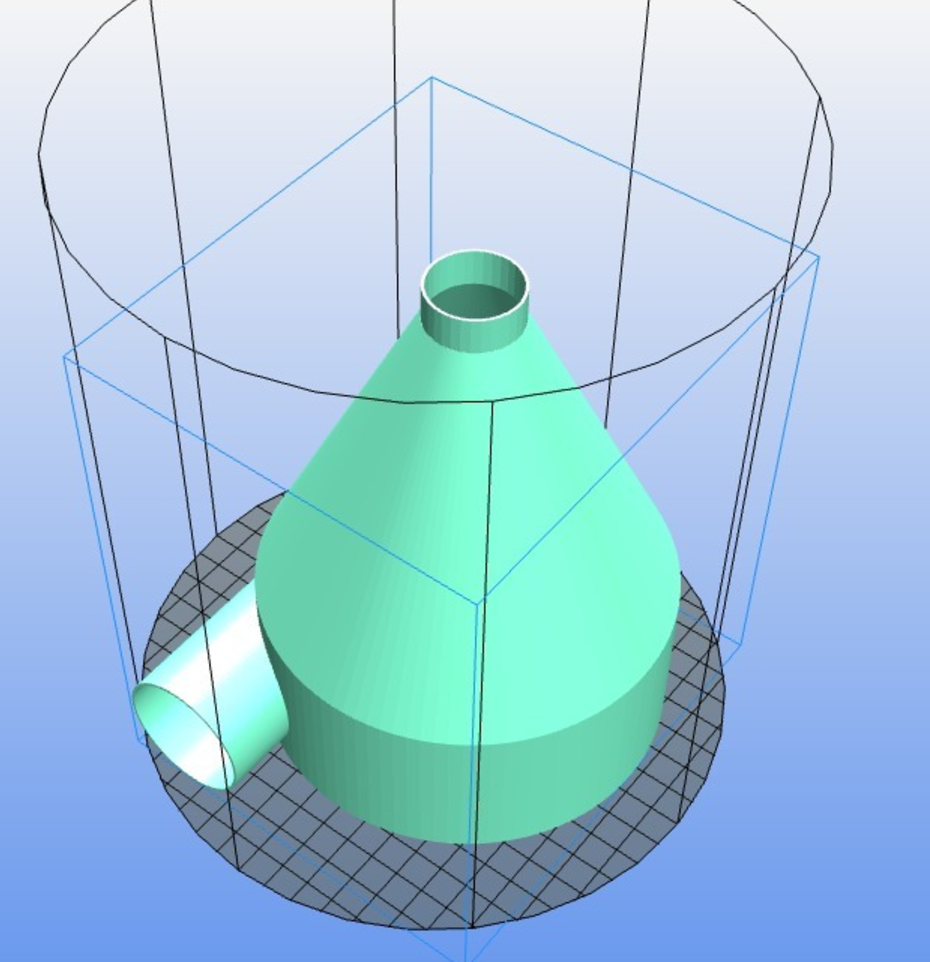

Une version Shopvac de ce (tuyau d'entrée de 45 mm) peut nécessiter un volume d'impression de 8x8x8 pouces ou plus.

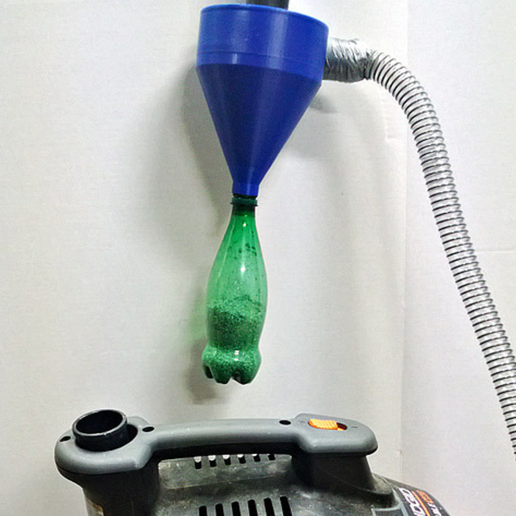

Le design semble très résistant à la décompression: un aspirateur puissant (p. Ex. "5HP") pourrait imploser une bouteille PET typique (comme celle de l'image), mais le cyclone conserve sa forme.

Je n'ai pas encore expérimenté le lissage (du cyclone intérieur), mais en théorie, cela devrait aider à augmenter l'efficacité car la diminution du frottement.

Informations sur le fichier 3D

  • Format du design 3D : ZIP Détails du dossier Fermer
    • uploads-d1-22-46-68-1a-cyclone.scad.zip

    En savoir plus sur les formats

  • Date de publication : 2017-08-28 à 14h05

License

CC BY NC

Mots-clefs

Créateur

I enjoy designing minimalist-functional 3D objects.
