Couplage Guide de hauteur queue de colombe et crochet-boucle
:still():format(webp)/https://files.cults3d.com/uploaders/18255406/illustration-file/9a4db6ad-a99b-4daf-b2e3-215f24122b89/c01e10d9-a3a7-4fae-ad66-21922f0e6347.jpg)
/https://preview3d-images.cults3d.com/jwqklgbyfhjaeg50q1csb7y42bt2)
/https://preview3d-images.cults3d.com/r04sxgmu66lumxeplllj2cl6dbjf)
/https://preview3d-images.cults3d.com/iojz0mw08qhd32ni023uemgn3uul)
/https://preview3d-images.cults3d.com/96ulxp3bwbp6saumlti2zmrdndzs)
/https://preview3d-images.cults3d.com/bie1hwjlatmt36o0jznd1mtz8q2u)
/https://preview3d-images.cults3d.com/27upac46tu4jqjeeuh3utvvpvdp2)
/https://preview3d-images.cults3d.com/6obuct5tosxv1fqe9rjhi1rvvre6)
/https://preview3d-images.cults3d.com/71o67g44urdtjd9r2t6meqx2njmn)
?
Qualité de la création :
5,0/5
(1 votevotes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.
Votre note :
0/5
- 579 vues
- 0 j’aimes
- 7 téléchargements
- <span class="text--light">0</span> commentaires
- <span class="text--light">0</span> makes
Designer
Description du modèle 3D
Lorsqu'il s'agit de régler la hauteur des accouplements, vous en voyez principalement vendus ou fabriqués pour les accouplements Kadee, et ce pour une bonne raison. Ce style d'accouplement est très commun sur la plupart des modèles américains à l'échelle Ho et possède un accouplement spécial NEM fait pour les modèles équipés de NEM.

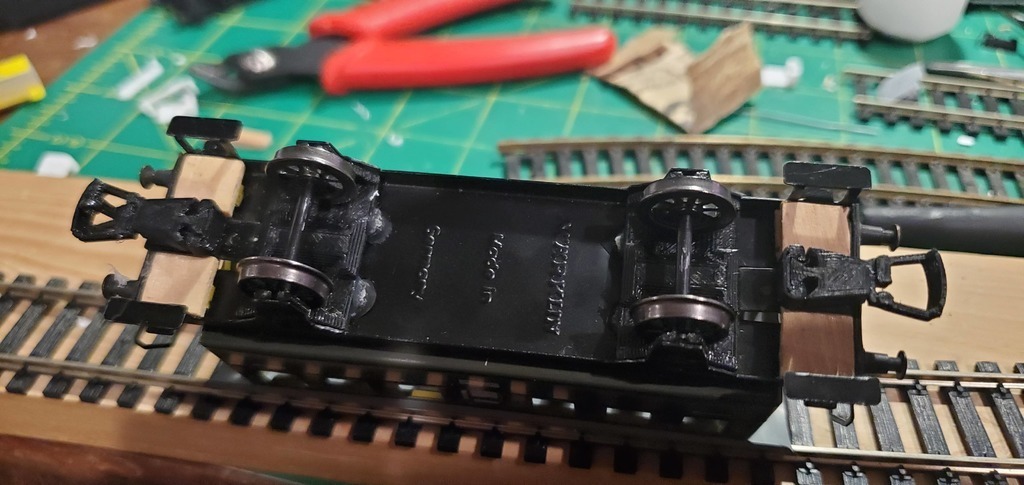

En tant que modéliste ferroviaire qui fabrique la plupart de ses modèles, s'assurer que tous ont une hauteur constante est important pour l'accouplement. trop bas, il peut ne pas s'accoupler correctement, trop haut, il peut ne pas rester accouplé.

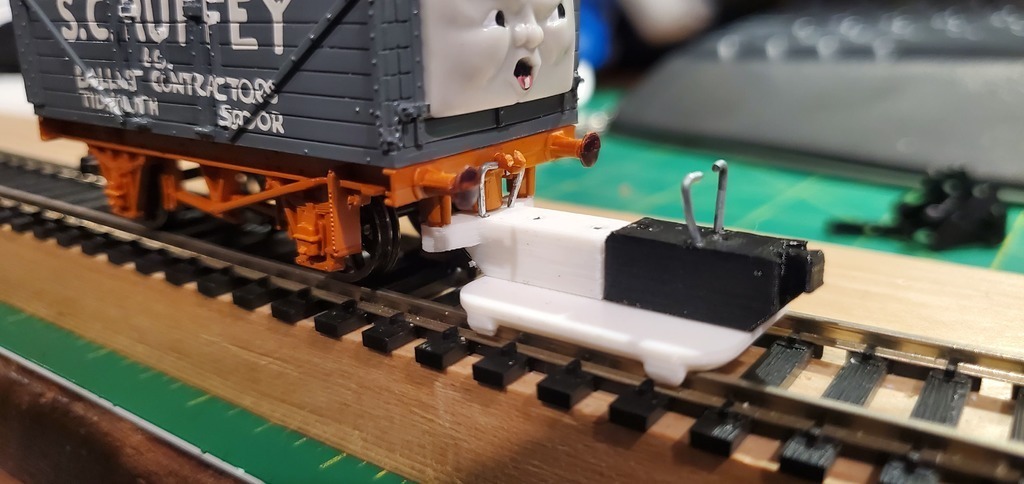

J'ai trouvé que les modèles Bachmann britanniques (tels que les lignes Branchline ou T&F) s'en tiennent à une hauteur d'accouplement d'environ 8 mm, cependant, j'ai trouvé une image de Kadee qui montre certaines poches NEM réglées à 8,5 mm. pour cela, je l'ai fait pour s'asseoir normalement à 8 mm, avec des entretoises optionnelles à imprimer avec elle à 0,25 et 0,5 mm. ou vous pouvez faire les vôtres et les ajuster à votre goût.
J'ai inclus le fichier Fusion 360 de ce modèle pour si vous souhaitez faire votre propre guide de hauteur d'accouplement dans d'autres systèmes. comme votre propre guide Kadee, des accouplements magnétiques, le système sprat & winkle, ou votre propre système spécialisé. n'hésitez pas à poster un remake de votre conception pour que d'autres puissent l'utiliser !
Paramètres d’impression 3D
-
Informations sur le fichier 3D
- Numéro du design: 1029558
-
Format du design 3D : Détails du dossier Fermer
- 0.25mm_spacer.stl
- 0.5mm_spacer.stl
- Coupling_Highth_gide_Hook-loop.stl
- Coupling_Highth_gide_Nem.stl
- Coupling_hight_guide_base.stl
- Coupling_hight_guide_v14.f3d
- Dove-Hook-loop_adapter.stl
- Dove_Tail_adapter.stl
- Hook-Loop_adapter.stl
-
Date de publication :
2023-01-26 à 0h02
?
Publié sur Thingiverse le : 2023-01-26 à 0h52
