Support de ventilateur de refroidissement pour Framboise Pi 3 et 4

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 809 vues
  • 2 j'aimes
  • 29 téléchargements

Description du modèle 3D

Universal Framboise Pi 3(B) & Pi 4(B) Cooling Fan

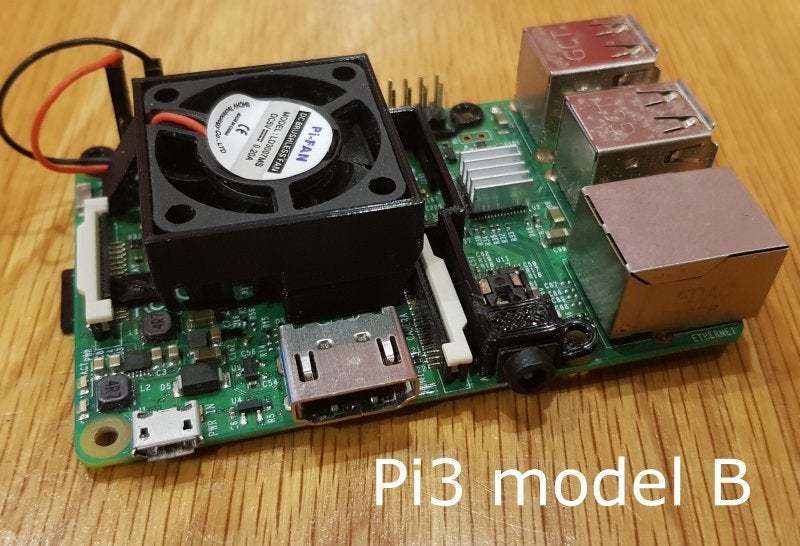

Ouah ! Il a fallu un certain temps pour éviter tous les composants sur les deux cartes, mais ce support de ventilateur de refroidissement refroidira un Pi3 et un Pi4 si nécessaire ! (Ça a aussi l'air vraiment bizarre !)

Seul 20 minutes pour imprimer et dispose de trois fixations qui peuvent être vissées avec la planche Pi.

L'air est dirigé sur les parties les plus chaudes de la carte (CPU, mémoire, USB et puces d'alimentation).

Assurez-vous que le flux d'air du ventilateur souffle vers le bas !

*Le ventilateur doit être de 5 volts et de 30x30 mm (toute hauteur supportée) ; *

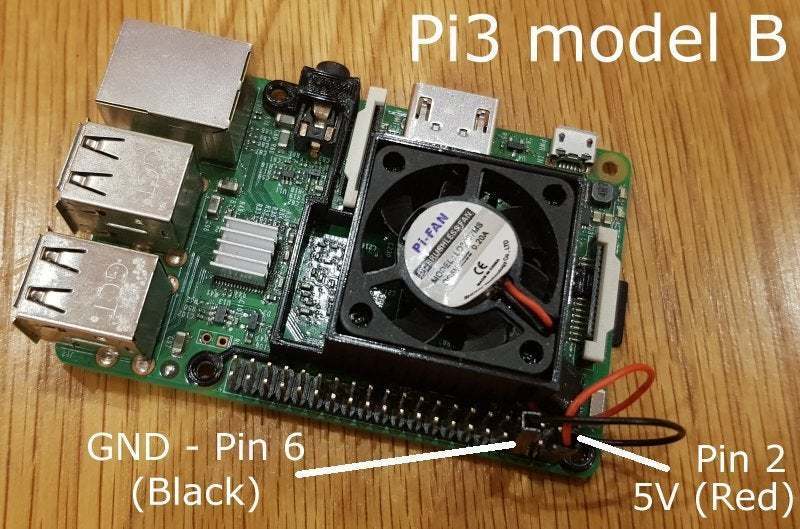

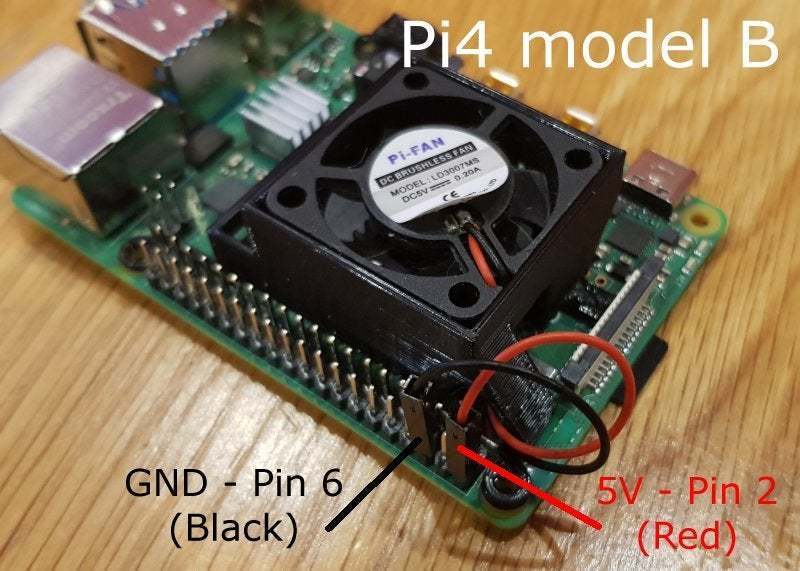

  • Le fil positif (+) se connecte à la broche 2

  • Le fil négatif (-) se connecte à la broche 6

... du connecteur GPIO

Imprimer

Lors de l'impression, assurez-vous que le lit colle bien et est de niveau ... J'ai imprimé avec un Ender 3 à une hauteur de couche de 0,3 mm.

Coming soon ...

Je publie un très joli ensemble de boîtiers Raspberry Pi très bientôt qui peut s'adapter à toutes les tailles de fans de Raspberry Pi (même les énormes LED !) ... Je suis sûr que vous allez les adorer !

  • Format du fichier 3D : STL
  • Taille du modèle 3D : X 64 × Y 55 × Z 18 mm
  • Date de publication : 2020/04/30 à 12h24
