Lampe d'ambiance espagnole

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 5,4k vues
  • 13 j’aimes
  • 4 téléchargements

Description du modèle 3D

Cette ambiance a commencé l'année dernière quand j'étais en Espagne comme un vase.

Et bien sûr, je devais en faire une lampe :-). La forme de l'abat-jour de la lampe crée de superbes effets de lumière. Malheureusement, ce n'est pas possible de les attraper sur la caméra :-( ..... très bien.

Il y a trois parties. La lumière vient de LEDs NEO Pixel et d'un Arduino Nano comme pilote.

Ici j'ai utilisé 4 LEDs. Cela fonctionne bien lorsque l'abat-jour ( Lamp Shade SPIRAL OUTER CONTOUR MODE.stl ) est imprimé dans un matériau translucide tel que le "PET-G neutre". L'abat-jour orange (sur les photos) est imprimé en PLA orange. Car il serait préférable d'avoir 6 Neo Pixels ou plus.

Dans cet exemple j'ai utilisé 4 Neo Pixels "séparés" parce que je les avais. Si vous comptez en acheter spécialement pour ce modèle, il est plus facile d'opter pour le "Neo pixel Ring".

Sur les photos vous pouvez voir que j'ai d'abord collé les Neo Pixels sur le support de LED.stl (partie blanche) et ensuite connecté les fils. Le 5V est pris directement de l'Arduino. La sortie de données est la pin2 dans cet exemple.

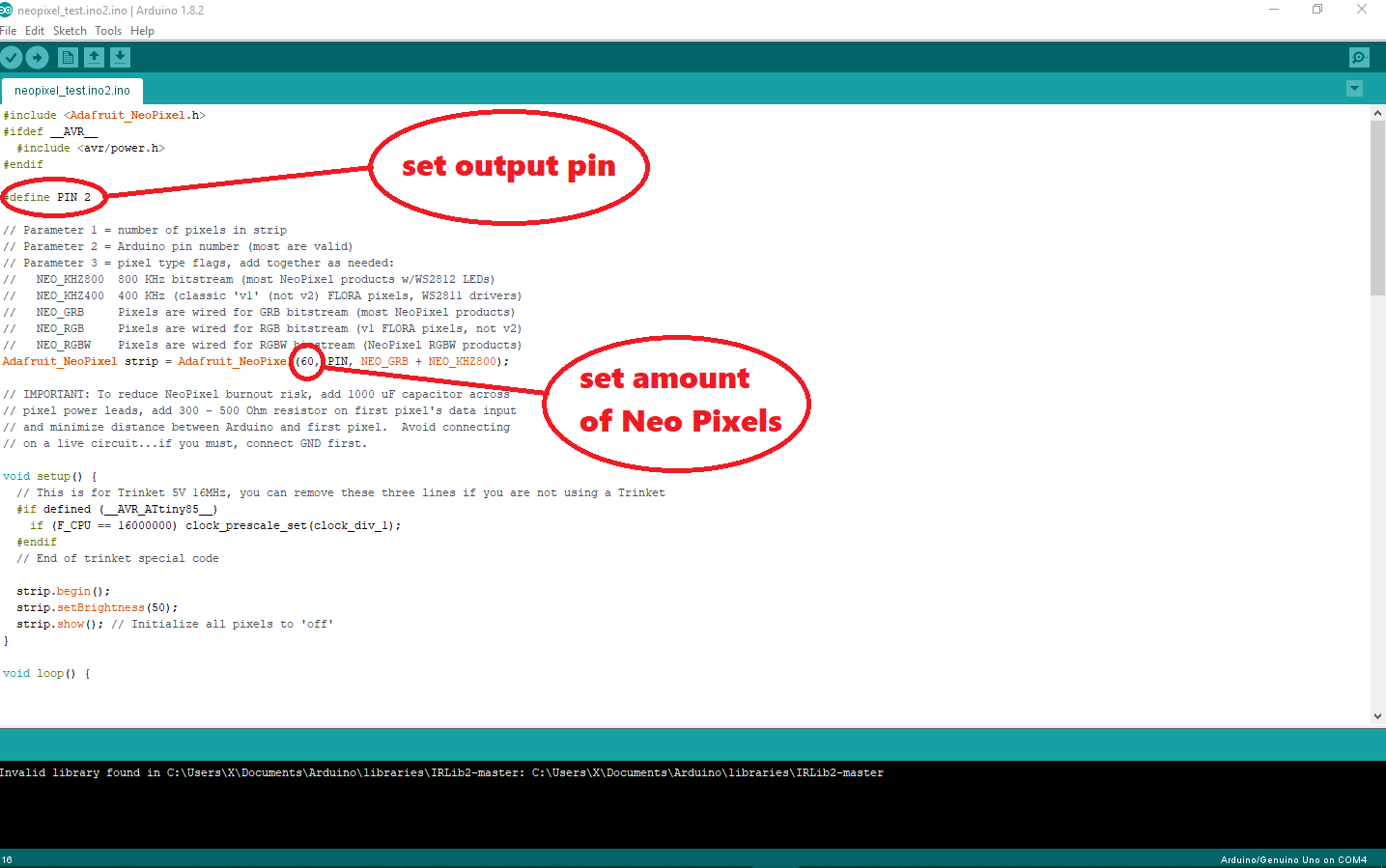

J'ai inclus un simple Sketch pour l'Arduino pour tester la lampe ( Arduino_scetch_and_Adafruit_library.zip ). Elle passera sur toutes les couleurs par elle-même. La broche de sortie est réglée sur 2. Vous devez régler la quantité de pixels Neo dans le Sketch à la quantité que vous avez. Voir l'impression incluse avec les photos. Ce Sketch utilise la bibliothèque NeoPixel master d'Adafruit qui est également incluse dans le fichier Arduino_scetch_and_Adafruit_library.zip.

Plus d'informations peuvent être trouvées ici:https://learn.adafruit.com/adafruit-neopixel-uberguide/arduino-library-use.

La base LED.stl est testée imprimée en ABS avec une buse de 0.4mm et une résolution de 0.2 mm. L'Arduino sans les headers (pour garder la base aussi petite que possible) peut être placé à l'intérieur. Il est alimenté par un chargeur de téléphone. Veuillez voir les photos pour vous faire une idée. Le support de LED est placé au-dessus de l'Arduino et ensuite l'abat-jour est placé.

L'abat-jour est imprimé en mode "Spiral Outer Contour Mode" ou "Vase Mode". Cela signifie qu'il n'a pas de dessus, pas de remplissage et une seule couche de paroi. Cela crée la paroi la plus fine possible.

Sur les photos, l'une est imprimée en PET-G translucide et l'autre en PLS orange. Vous pouvez redimensionner l'axe Z dans votre programme Slicer si vous le souhaitez. Sur les photos, on voit qu'elles ne sont pas de la même hauteur.

Mais attention ! Votre imprimante peut avoir des problèmes lorsque vous réduisez l'axe Z (et laissez les X et Y). L'imprimante FDM peut ne pas être capable de fermer tous les espaces. Si vous voulez faciliter l'impression de cet abat-jour en MODE VASE par votre imprimante FDM ? Alors faites l'abat-jour plus grand (mise à l'échelle uniquement sur l'axe Z) que l'original.

A 100% les dimensions de la lampe assemblée sont 96.3mm x 96.3mm x 162.622mm de haut. Le diamètre maximal d'un anneau Neo Pixel est de 36mm à l'échelle 100%.

Si vous avez des questions, n'hésitez pas à les poser :-)

Vous pensez que j'ai oublié quelque chose ou fait une erreur ? Veuillez commenter :-)

Vous auriez souhaité qu'un petit détail soit différent pour que vous puissiez mettre en œuvre votre source de lumière ? N'hésitez pas à demander :-)

Paramètres d'impression 3D

Veuillez consulter la description du modèle 3D :-)
