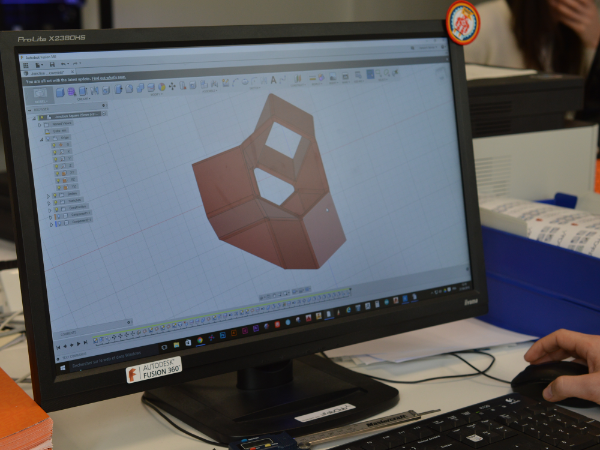

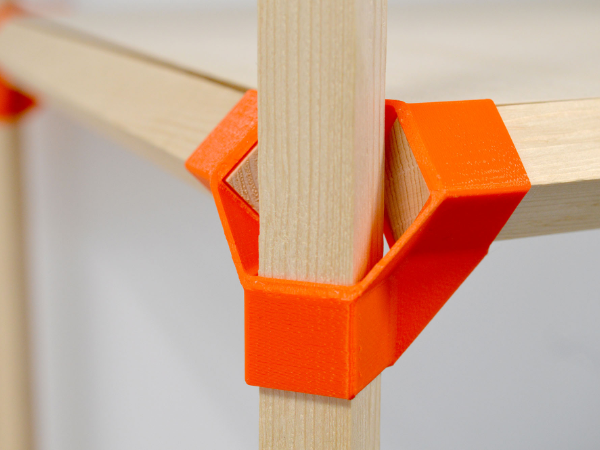

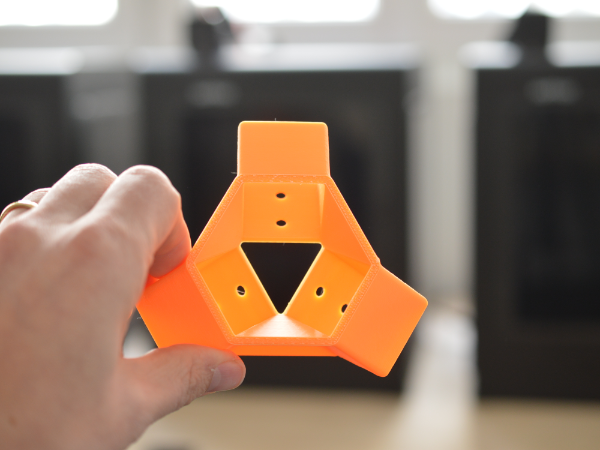

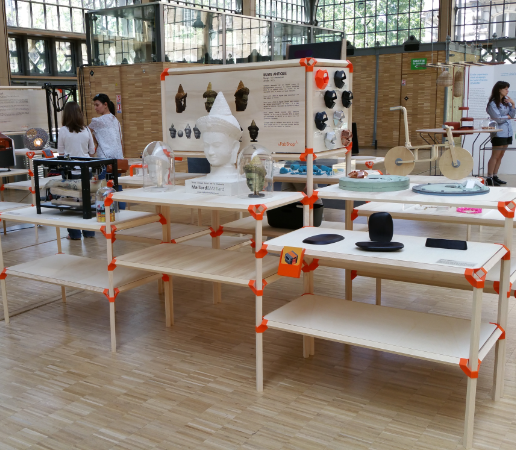

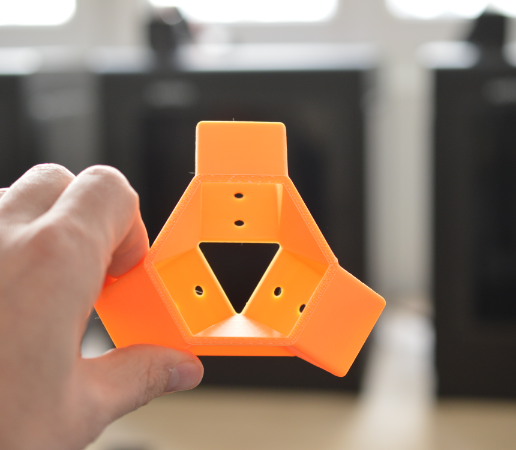

Jonction-P est un connecteur en plastique simple mais solide qui vous permet de construire des meubles personnalisés et modulaires, en utilisant des bâtons de bois rectangulaires. La version carrée de ce modèle, à l'aide d'un profil en bois de 17mm x17mm, trouvée à Leroy Merlin, à Paris, a l'avantage d'être réversible. Le même composant peut être utilisé pour construire une table, une étagère ou même des structures architecturales (si vous êtes assez motivé). Un fichier paramétrique est fourni pour adapter la conception à différents profils de bois. Juste mettre à jour les dimensions de l'esquisse d'origine est Fusion 360 ou SolidWorks et valider cette nouvelle référence. Le modèle 3D devrait s'adapter automatiquement à ses nouvelles dimensions. Assurez-vous de regarder la VIDEO: https://youtu.be/B27DtYzJGWE

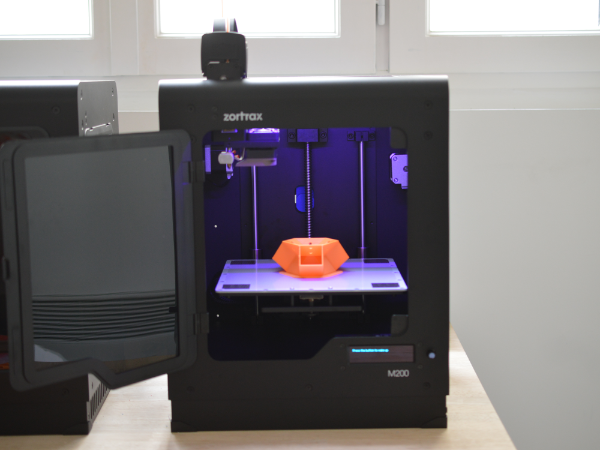

Paramètres d'impression 3D

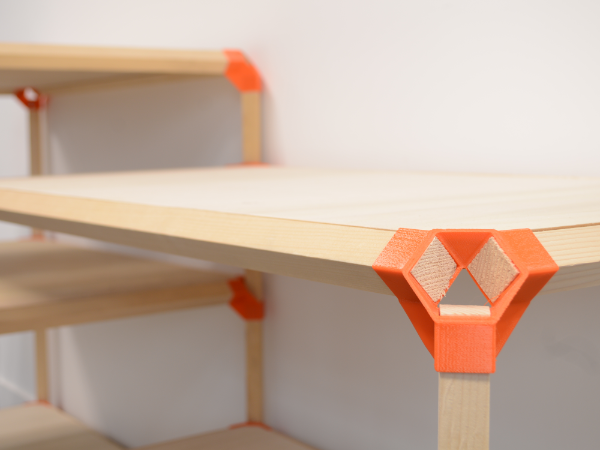

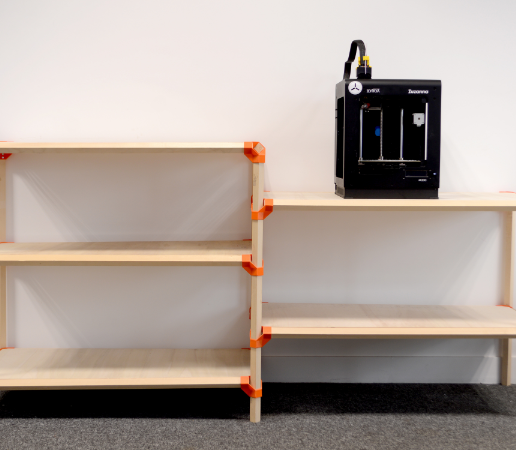

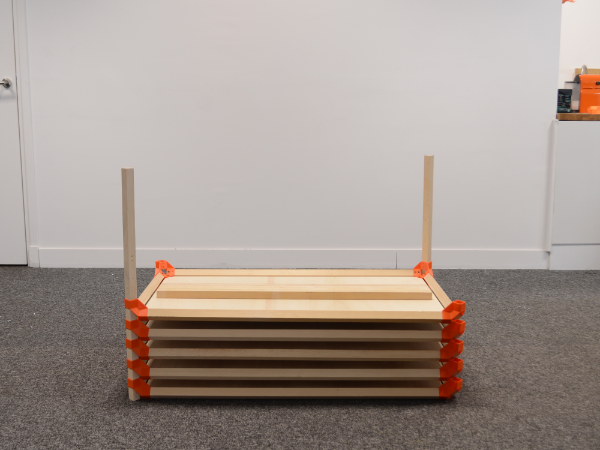

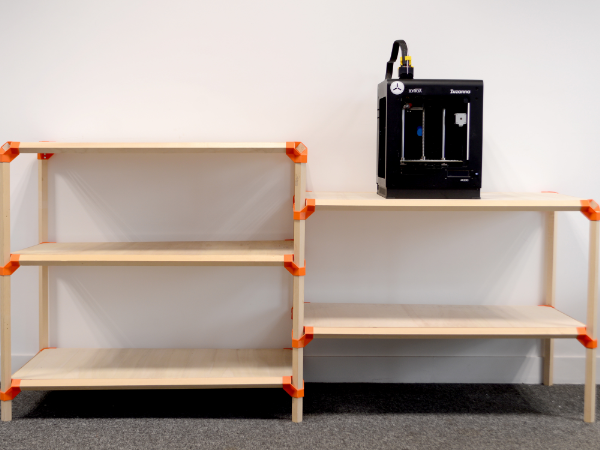

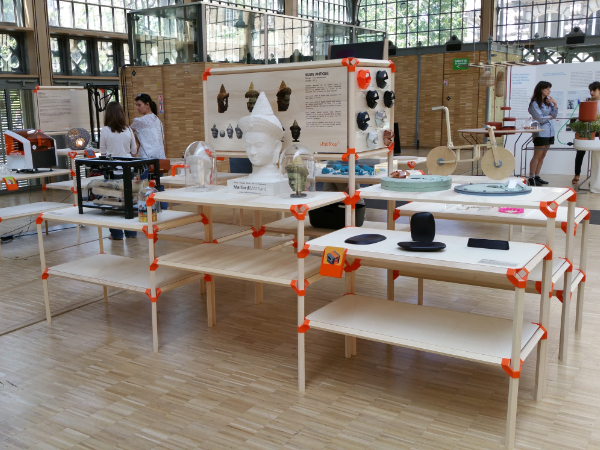

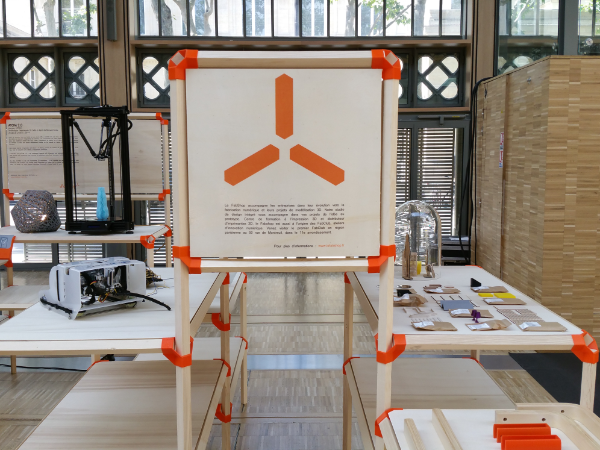

Pour construire votre propre meuble Jonction-P, en utilisant le modèle fourni, vous aurez besoin de bâtons en bois de 17 mmx17 mm (18x18). Ici, nous avons utilisé le bois de pin abordable disponible à cette dimension dans notre quincaillerie locale, Leroy Merlin. Tout d'abord, dessinez les dimensions des meubles que vous souhaitez fabriquer et coupez les bâtons de bois en conséquence. Vous avez besoin de quatre pièces en bois et quatre connecteurs pour compléter un cadre. Pour remplir ce cadre, vous devrez couper une surface en bois de PLYWOOD. Pour obtenir un meilleur résultat, couper les bords et les coins à 45 degrés, la planche s'adaptera parfaitement dans le trou du cadre. Vous avez besoin de 16 vis à bois pour réparer un cadre et 4 plus petits pour réparer le contreplaqué. Vissez serré, sinon la structure sera faible. Répétez la quantité nécessaire de surfaces. Astuce: plus les planches, votre étagère, la plus forte sera. Une fois fait, glisser les jambes du meuble à la hauteur recherchée et visser sur place avec les trous restants dans le connecteur Jonction-P. Consultez la vidéo pour vous aider: https://youtu.be/B27DtYzJGWE Si vous souhaitez utiliser un autre type de section bois, téléchargez le fichier paramétrique et personnalisez les dimensions de l'esquisse d'origine. Le modèle s'adapte à cette nouvelle information. Si la structure finale manque de force, n'hésitez pas à utiliser les trous restants du connecteur pour visser le meuble au mur. En outre, les trous restants peuvent être utilisés pour attacher des câbles métalliques pour créer un X à l'arrière de la structure, ce qui lui donne une meilleure triangulation. J'ai également fourni une petite partie en plastique (Contreventement) qui peut être utilisée pour assembler ensemble plusieurs modules Jonction-P. Sois créatif! Cordialement, -Sam
