Horloge du jour de la semaine

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 5,2k vues
  • 21 j’aimes
  • 18 téléchargements

Description du modèle 3D

Cadeau idéal pour les retraités, les personnes au foyer et les personnes qui aiment simplement savoir quel jour on est.

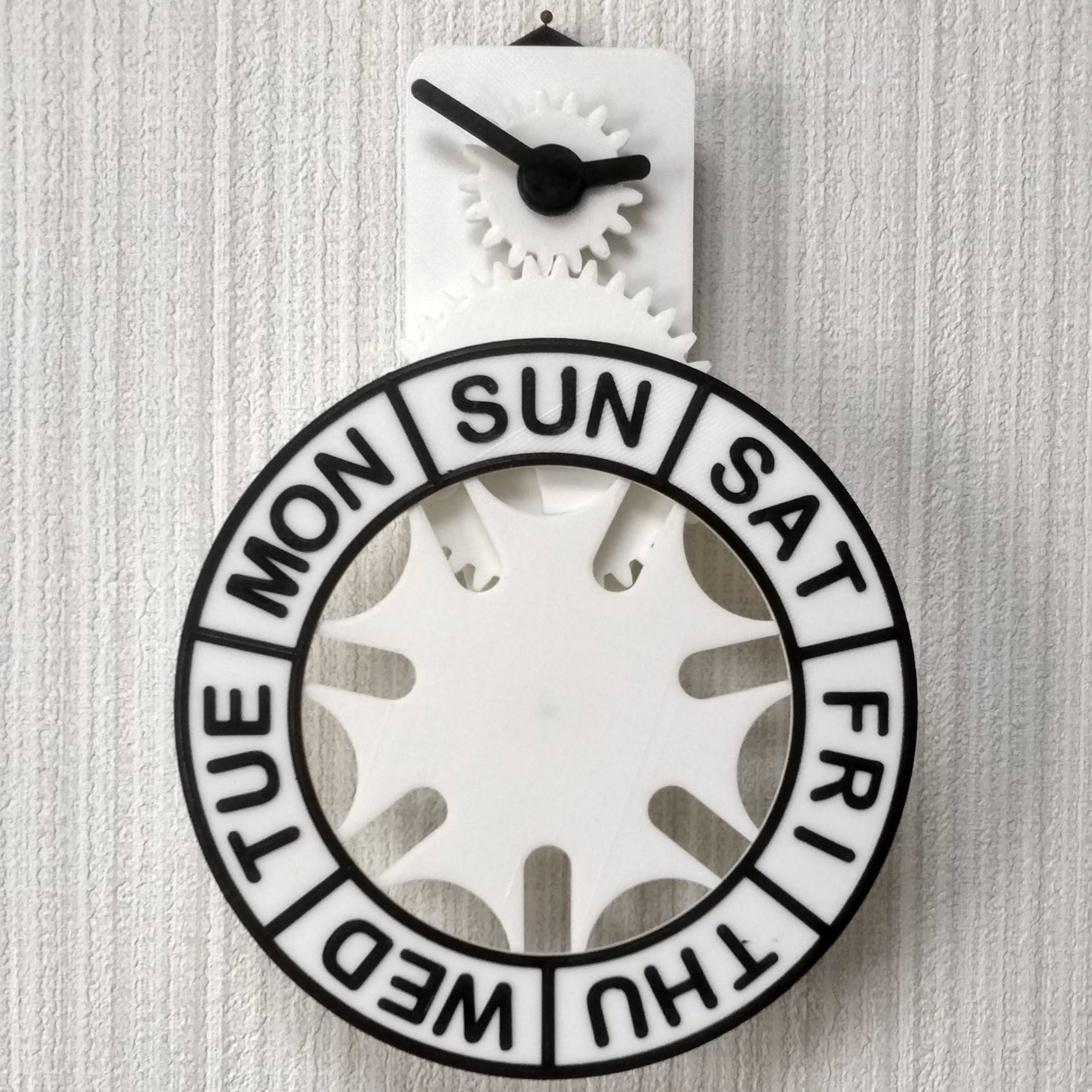

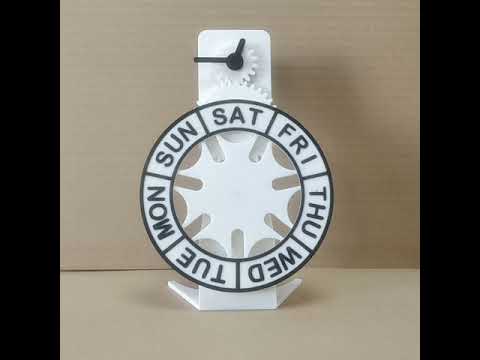

Une horloge qui indique le jour de la semaine, elle comporte le mécanisme de Genève pour changer les jours.

Vidéo YouTube ici > Day of Week Clock

Requiert :

  • Arbre long de 17mm, mécanisme de mouvement d'horloge de type 12888 avec arbres en plastique similaires à >.

Arbre blanc

ou

Black Shaft

Les STL comprennent des pièces qui s'adaptent aux mouvements avec des arbres noirs ou blancs.

  • 2 pcs de rivets aveugles 3,2mm x 12 mm (1/8 "x1/2) (tiges enlevées) à utiliser comme axes d'engrenage.

MISE À JOUR (02/07/2021):

Nouvelle version publiée

Les acheteurs précédents peuvent obtenir la nouvelle version gratuitement en téléchargeant "DoW Internal GM.zip" dans la section fichiers.

MISE À JOUR (23/05/2021):

Veuillez télécharger les fichiers se terminant par 1.1

Vidéo de montage ici > https://youtu.be/e8u83YipkWk

-Remise en place du rivet. Maintenant, le rivet est inséré par l'arrière et n'est plus visible de l'avant.

-Seuls les rviets 3,2mm x 12mm (1/8 "x1/2") peuvent être utilisés. 16mm l(3/4") ne peuvent plus être utilisés.

-Les trous d'ancrage sont maintenant hexagonaux afin qu'ils s'emboîtent dans les rivets et les arbres d'horloge.

-Le cadran personnalisable a maintenant une interface Customizer améliorée.


Comprend maintenant Custom Dial Generator pour personnaliser vos propres cadrans.


MISE À JOUR (01/05/2021): Mise à jour de Custom Dial.scad avec des cases à cocher pour vous permettre d'activer ou de désactiver.

  • text on si vous voulez une zone de texte vide dans votre, décochez la case.

  • trim si vous ne voulez pas que la garniture autour du cadran, décochez la casea

  • divider si vous ne voulez pas de séparateurs, décochez la case.

Remarque : en décochant tout, vous obtenez essentiellement une toile blanche.

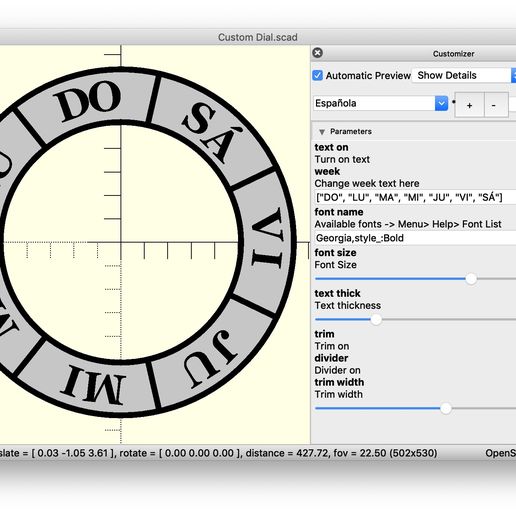

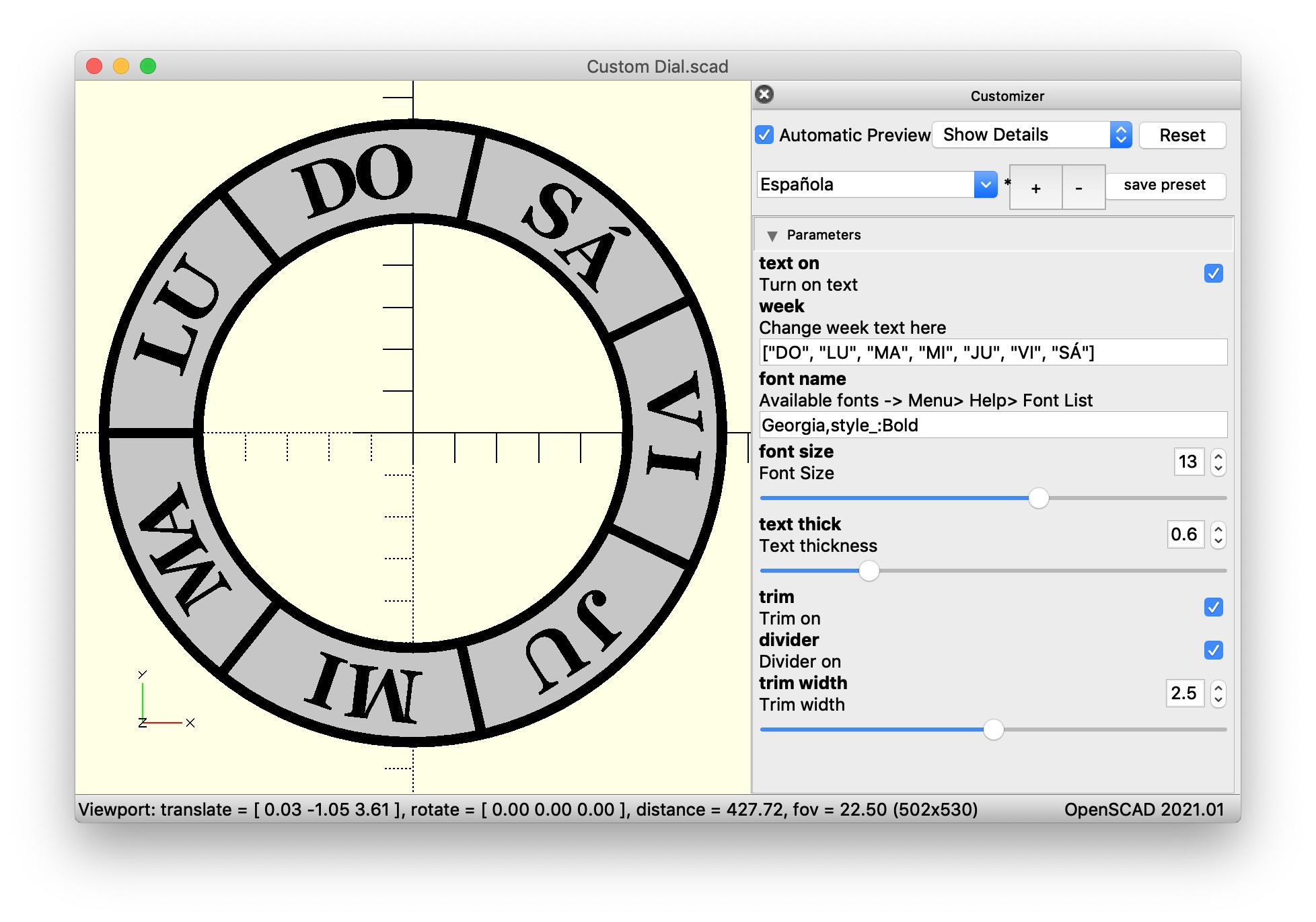

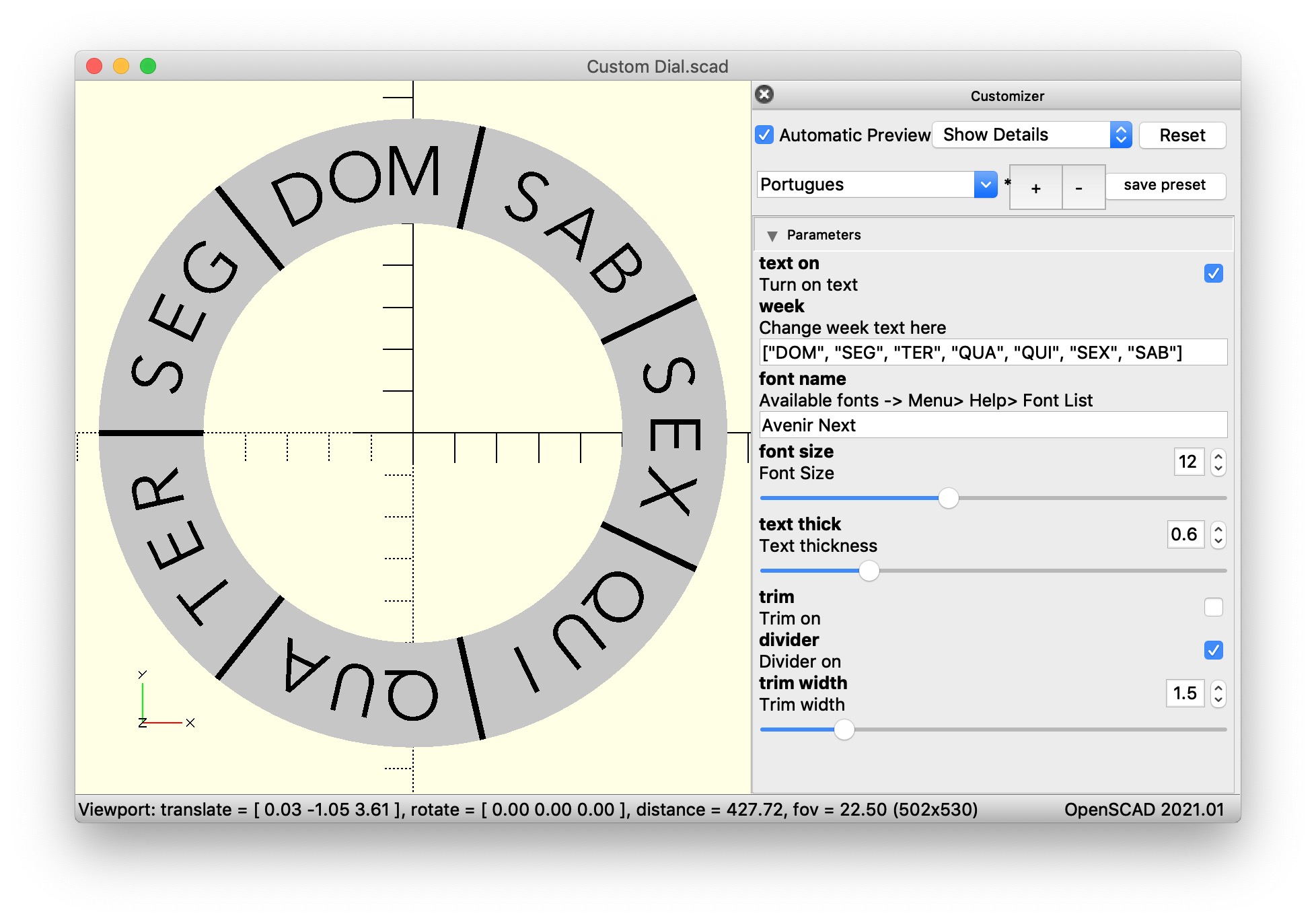

MISE À JOUR (30/04/2021): Ajouté Custom Dial.scad pour que vous puissiez personnaliser votre propre DIAL en utilisant votre propre ensemble de noms pour les jours de la semaine dans n'importe quelle langue, police et taille que vous pouvez adapter dans le cadran.

Download ---> Customizable Dial.zip

Veillez à conserver les fichiers décompressés dans le même dossier.

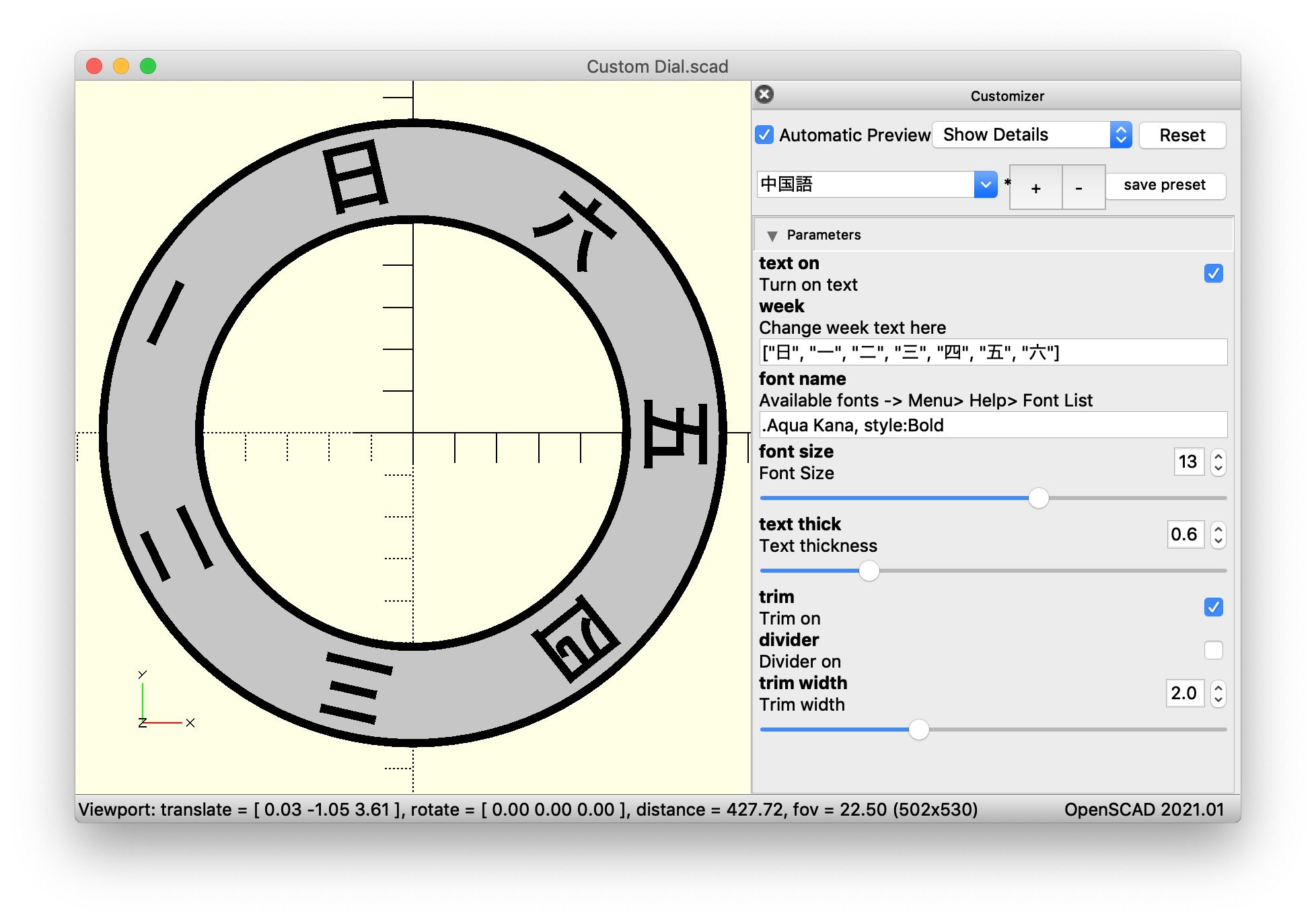

  • Pour l'utiliser, ouvrez le fichier Custom Dial.scad à l'aide du logiciel gratuit OpenSCAD.

  • Sélectionnez Menu > Fenêtre > Fenêtre Customizer et modifiez les langues prédéfinies ou modifiez-les comme vous le souhaitez en cliquant sur le triangle Paramètres pour afficher les paramètres. Veuillez noter que les autres paramètres sont fixes et que vous ne pouvez modifier que la semaine, le nom et la taille de la police.

  • Sélectionnez Menu> Design>Rendu et Menu> Fichier > Exporter en STL. Vous pouvez maintenant imprimer votre DIAL personnalisé.

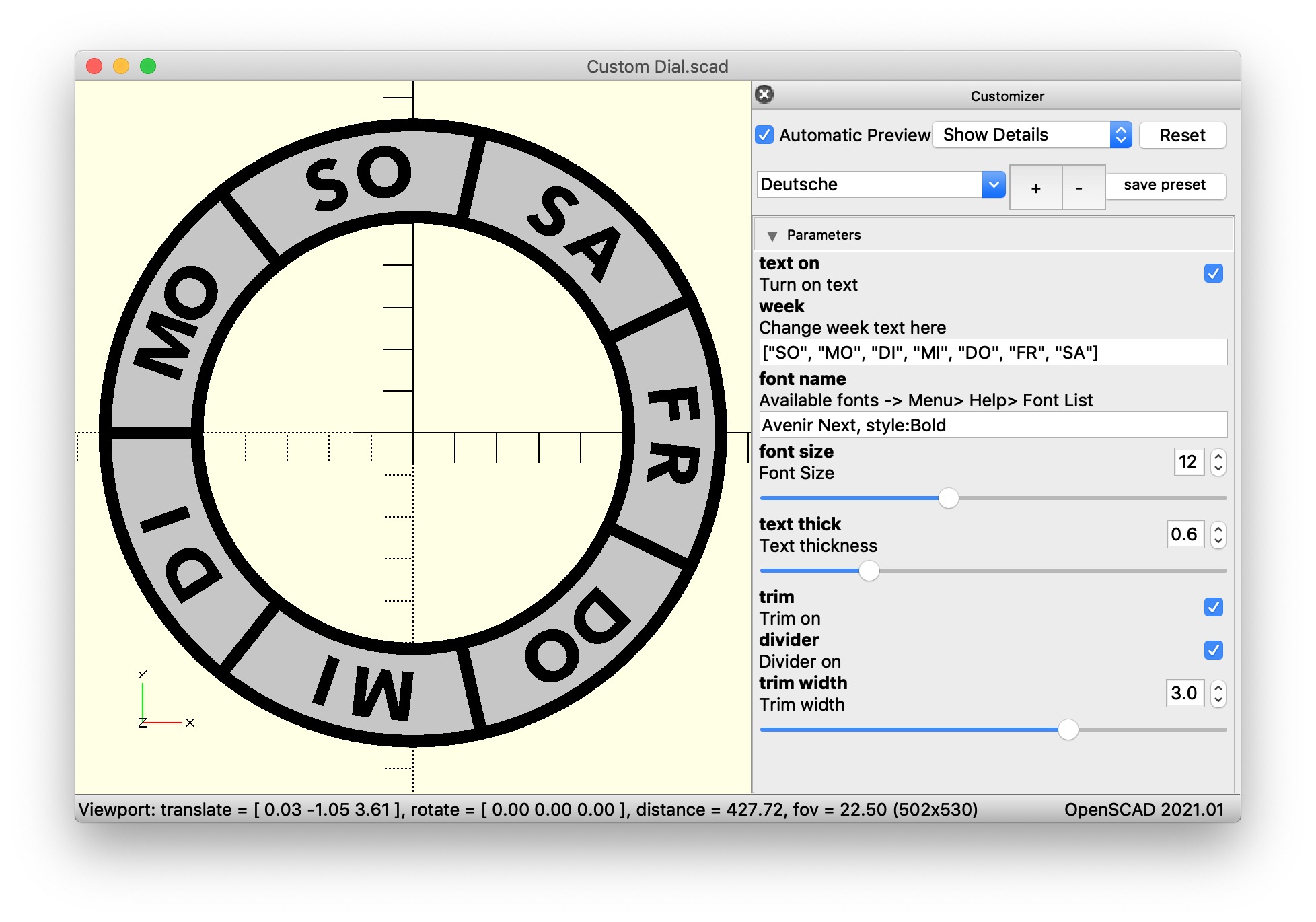

MISE À JOUR (26/04/2021) : Ajout des DIALS en allemand et en italien

MISE À JOUR (23/04/2021) : Ajout des DIALS en français et en japonais(kanji)


Paramètres d'impression 3D

Peut être imprimé sur des lits à petits caractères. La pièce la plus grande est le cadran (150 mm de diamètre).

Votre imprimante doit être bien calibrée car certaines pièces s'emboîtent et les broches doivent être parfaitement ajustées.

Paramètres PLA

Buse de 0.4mm

Couches de 0.2mm

10% de remplissage

Pour le DIAL, régler le changement de couleur sur le trancheur après 3mm de hauteur.

Vidéo de montage > https://youtu.be/e8u83YipkWk

Pas de supports, pas de radeaux

  • Format du fichier 3D : STL et ZIP
  • Dernière mise à jour : 2021/07/02 à 3h20
  • Date de publication : 2021/04/22 à 5h06

Copyright

©

Mots-clefs

Créateur

Designs 44
Téléchargés 416
Ventes 76 US$
Abonné·es 4
Page traduite par traduction automatique. Voir la version originale.
Vous rencontrez un souci avec ce design ? Signaler un problème

Makes réalisés par la communauté

Meilleures ventes de la catégorie Maison


Ajouter un commentaire

2 commentaires

The pin on the "moon" gear goes into the slot of the star wheel, turning the star 1/7 of a revolution every time the "moon" or drive gear turns. That moon wheel turns once every 24 hours.

Perfectly round holes demand tight printing tolerances. The sides of the hexagon grip the round pins or shafts and arbors much more snugly and allows more tolerance. Hexagonal arbor holes will give a "snap" fit when you insert it into the arbor/pin.

The wrench is for the mounting nut of the clock (11mm).

Two questions. 1: Not seeing the gear that actually drives the 'star' gear, neither in the pictures of each piece above, nor in the 1.1 download.
2: Why are the holes all hexagonal, when every clock arbor I have seen (including your links to amazon) and the ones I have are round. The wrench size isn't the same as the hole size in the back of the pieces?
