Fantôme Heureux Animé & Illuminé Happy Ghost

Description du modèle 3D

https://www.youtube.com/watch?v=ilHols99njs

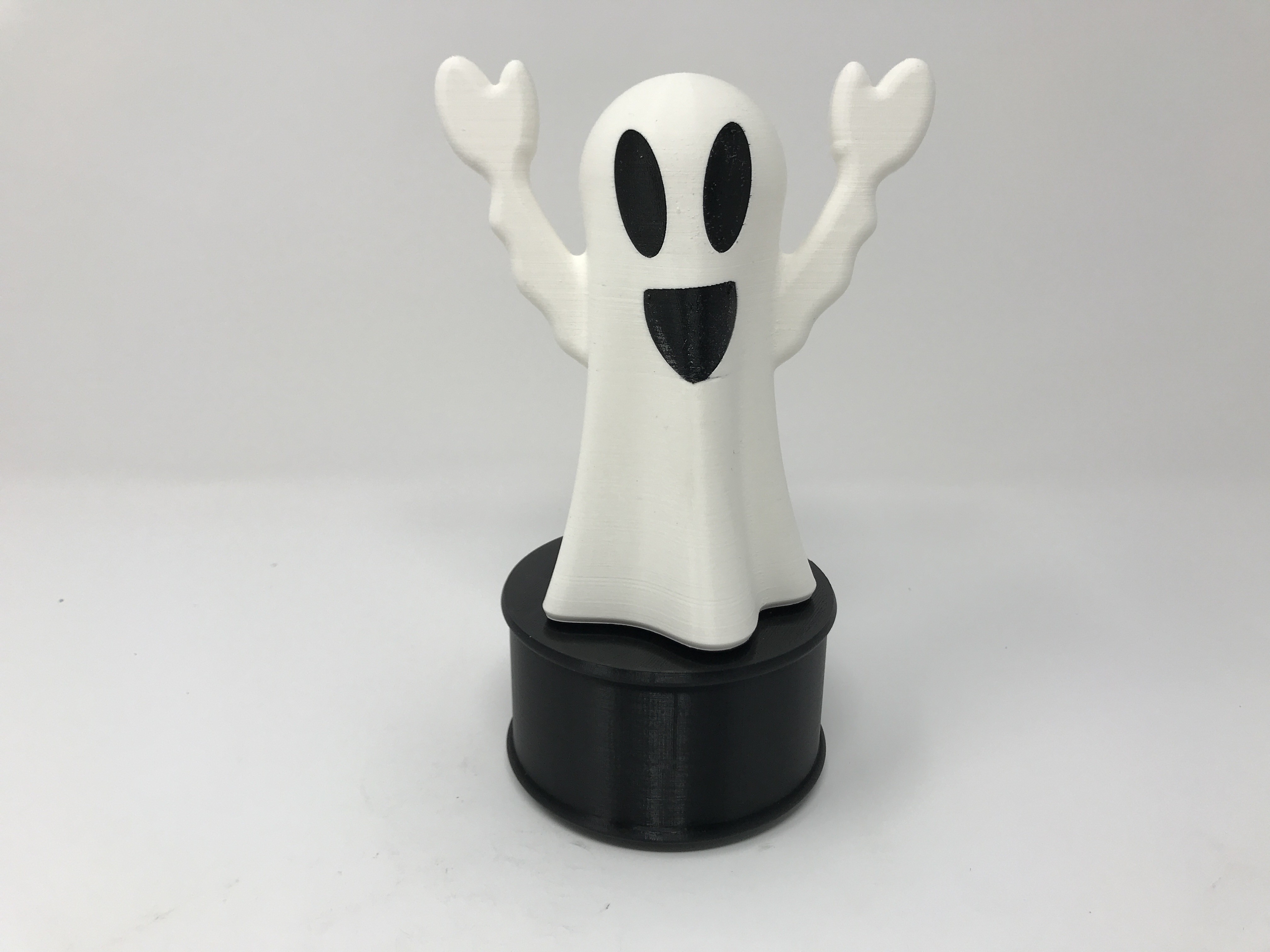

Animated & Illuminated "Happy" Ghost' est un autre modèle à thème d'Halloween conçu pour les prochaines fêtes d'Halloween. C'est une belle pièce maîtresse pour une table pleine de "friandises" d'Halloween !

Le fantôme dans ce modèle est similaire, mais pas identique, au fantôme dans "Tea Light Ghost Lamp", et comme dans Tea Light Ghost Lamp, j'ai inclus des fichiers pour les fantômes d'imprimantes à simple et double extrusion.

Comme d'habitude, j'ai probablement oublié un ou deux fichiers ou qui sait quoi d'autre, donc si vous avez des questions, n'hésitez pas à me les poser car je fais des erreurs en abondance.

Conçu avec Autodesk Fusion 360, tranché avec Cura 3.4.1 et imprimé en PLA sur un Ultimaker 2+ Extended et un Ultimaker 3 Extended.

Paramètres d'impression 3D

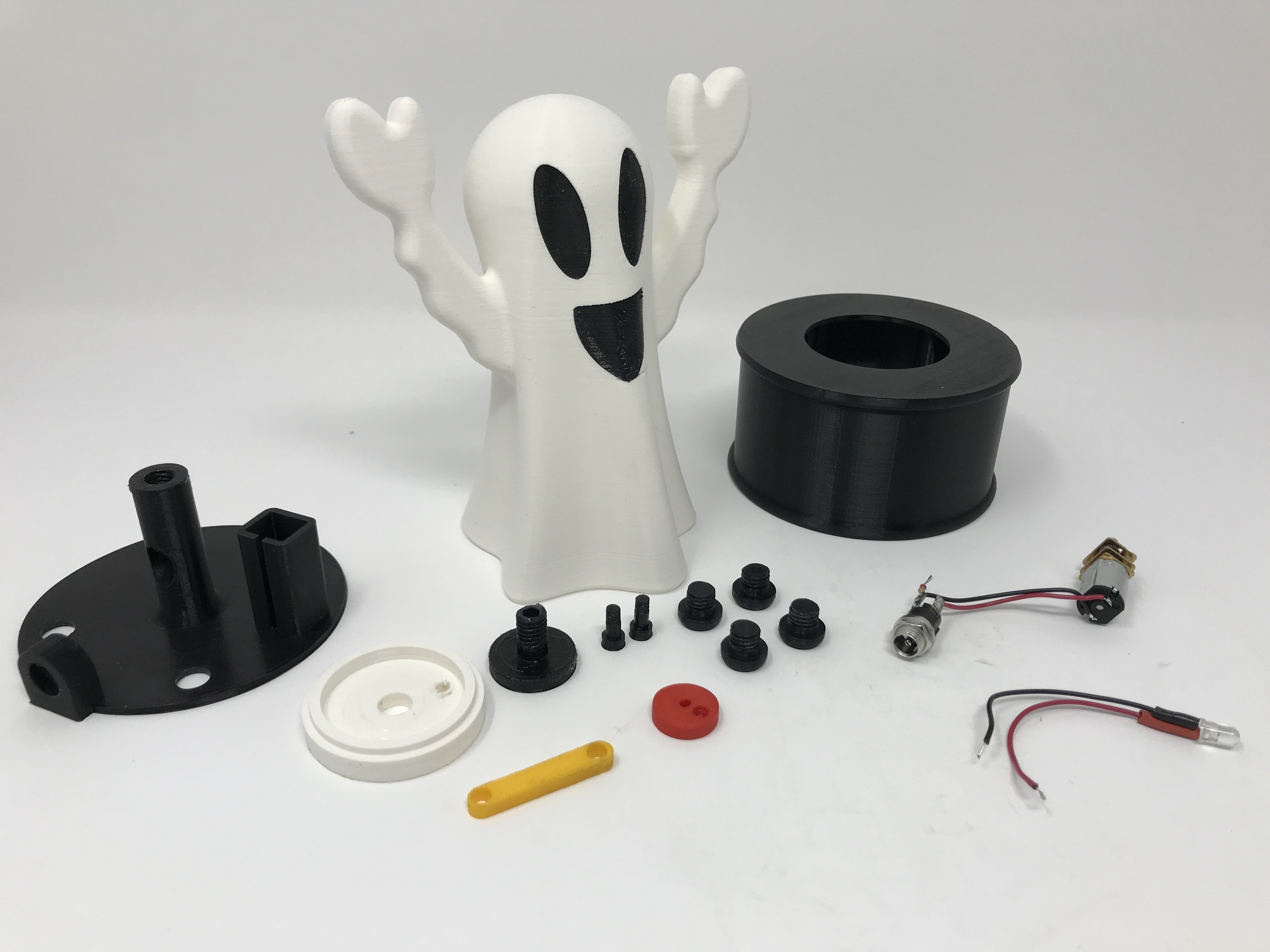

Acheter, Imprimer et Préparer les Pièces.Achat, Imprimer et Préparer les Pièces.

J'ai acheté un motoréducteur 6vdc 30rpm, un jack d'alimentation de 9mm extérieur par 5mm intérieur coaxial sur panneau (pour s'adapter à l'adaptateur c.a. que j'utilise), un adaptateur c.a. 5vdc, une LED de couleur RGB à deux fils et une résistance de 330 ohms 1/4 watt.

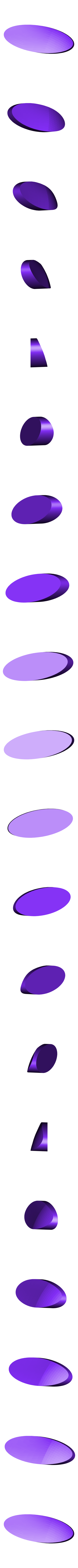

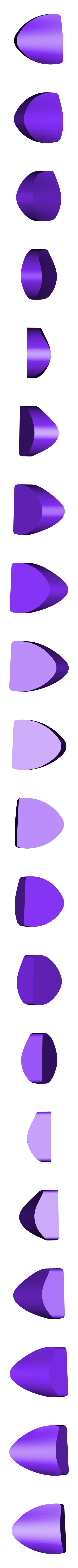

J'ai inclus les fichiers "fantôme" pour les imprimantes à extrusion simple et double. Les fichiers "Eye, Left.stl", "Eye, Right.stl", "Ghost.stl" et "Mouth.stl" sont les fichiers d'extrusion simple, le fichier "Ghost.3mf" est le fichier d'extrusion double.

J'ai imprimé toutes les pièces à une résolution verticale de .1mm, 50% de remplissage, aucune adhérence de la plaque de construction et aucun support. J'ai imprimé quatre "Bolt, Top.stl", deux "Pin.stl" et une des pièces restantes.

Avant l'assemblage, faire des essais d'ajustement et de coupe, limer, limer, poncer, etc. toutes les pièces nécessaires au mouvement en douceur des surfaces mobiles et à l'ajustement serré des surfaces non mobiles. Selon les couleurs que vous avez choisies et les paramètres de votre imprimante, plus ou moins de rognures, de limage et/ou de ponçage peuvent être nécessaires. Limez soigneusement tous les bords qui sont entrés en contact avec la plaque de construction pour vous assurer que toute la plaque de construction " suintement " est enlevée et que tous les bords sont lisses. J'ai utilisé de petites limes de bijoutiers et beaucoup de patience pour réaliser cette étape.

Ce modèle utilise à la fois les filetages M8 de 1,25 et M4 de 0,07, de sorte qu'un jeu de tarauds et de matrices contenant ces tailles de filetage peut être nécessaire pour nettoyer les filetages.

Animate.Animate.

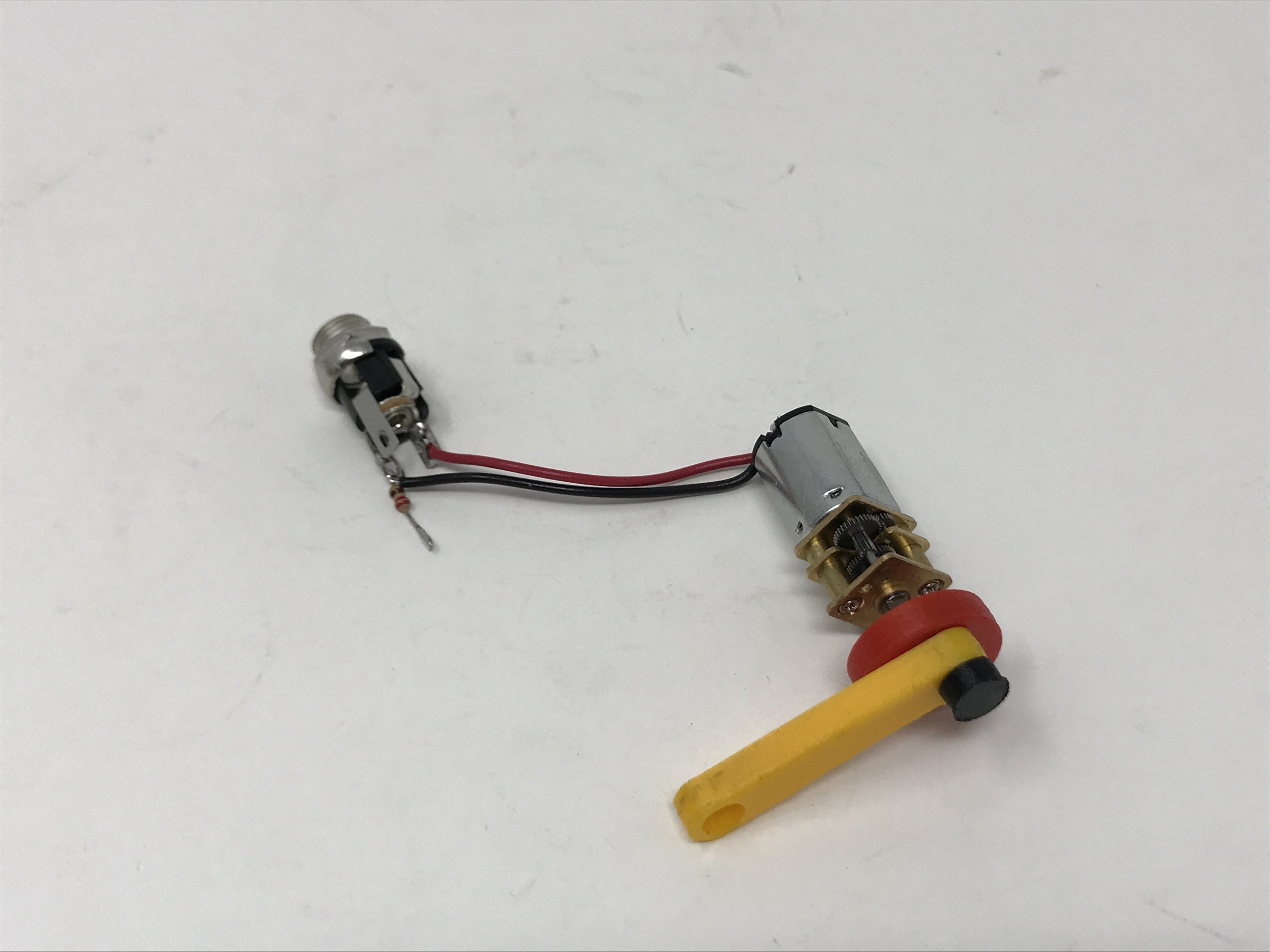

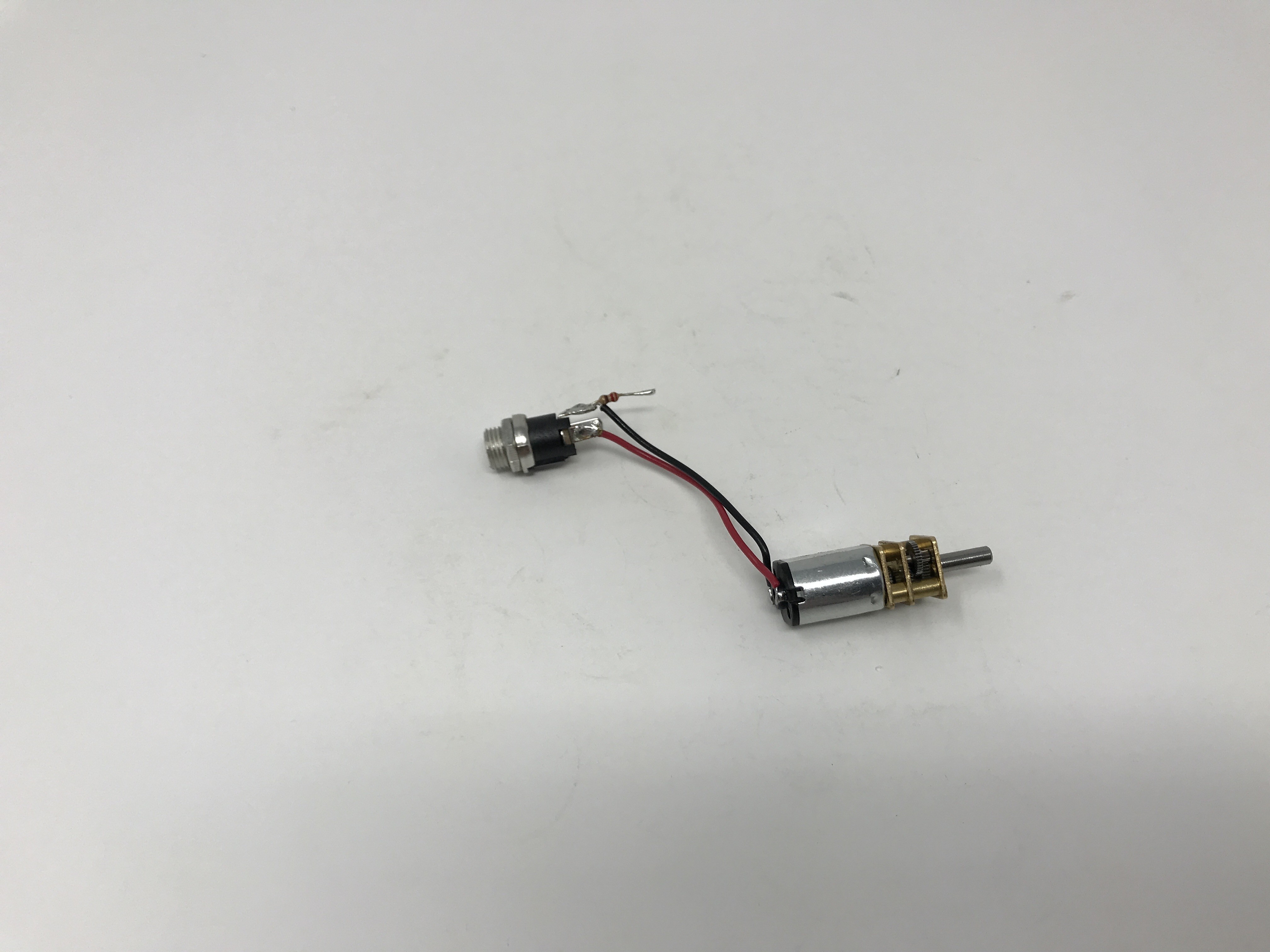

Souder un fil rouge de 76 mm (environ 3") de long entre la borne positive du moteur ("+") et la borne "pointe" de la prise d'alimentation coaxiale, suivi d'un fil noir de 76 mm de long entre la borne négative ("-") du moteur et la borne "anneau" de la prise d'alimentation coaxiale.

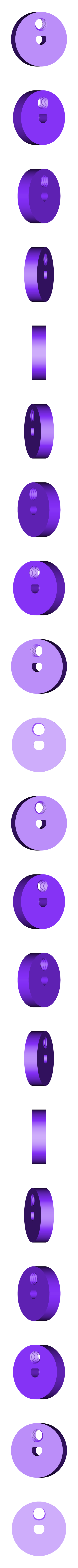

Appuyer sur "Cam.stl" (le disque rouge sur la photo) sur l'arbre du moteur comme indiqué.

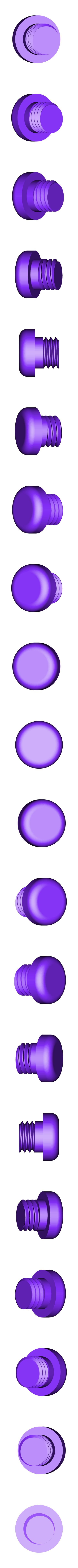

A l'aide d'un "Pin.stl" (noir sur la photo), attachez "Bar.stl" (jaune sur la photo) à la came du moteur comme indiqué. Ne pas trop serrer la goupille car le bras doit pouvoir tourner facilement sur la came.

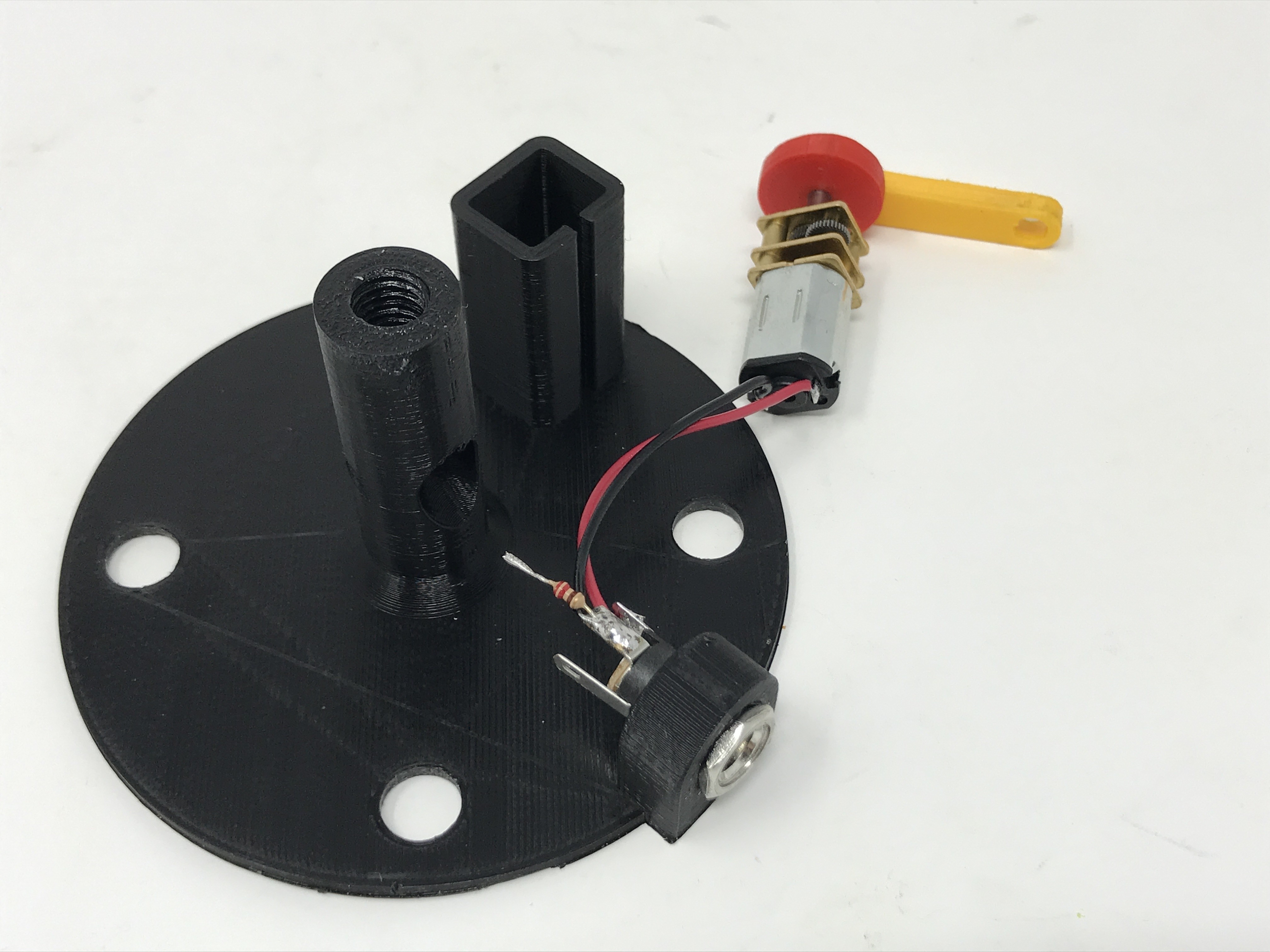

Fixez la prise d'alimentation coaxiale à "Base.stl" comme illustré, puis appuyez sur l'assemblage moteur dans l'assemblage de base comme illustré.

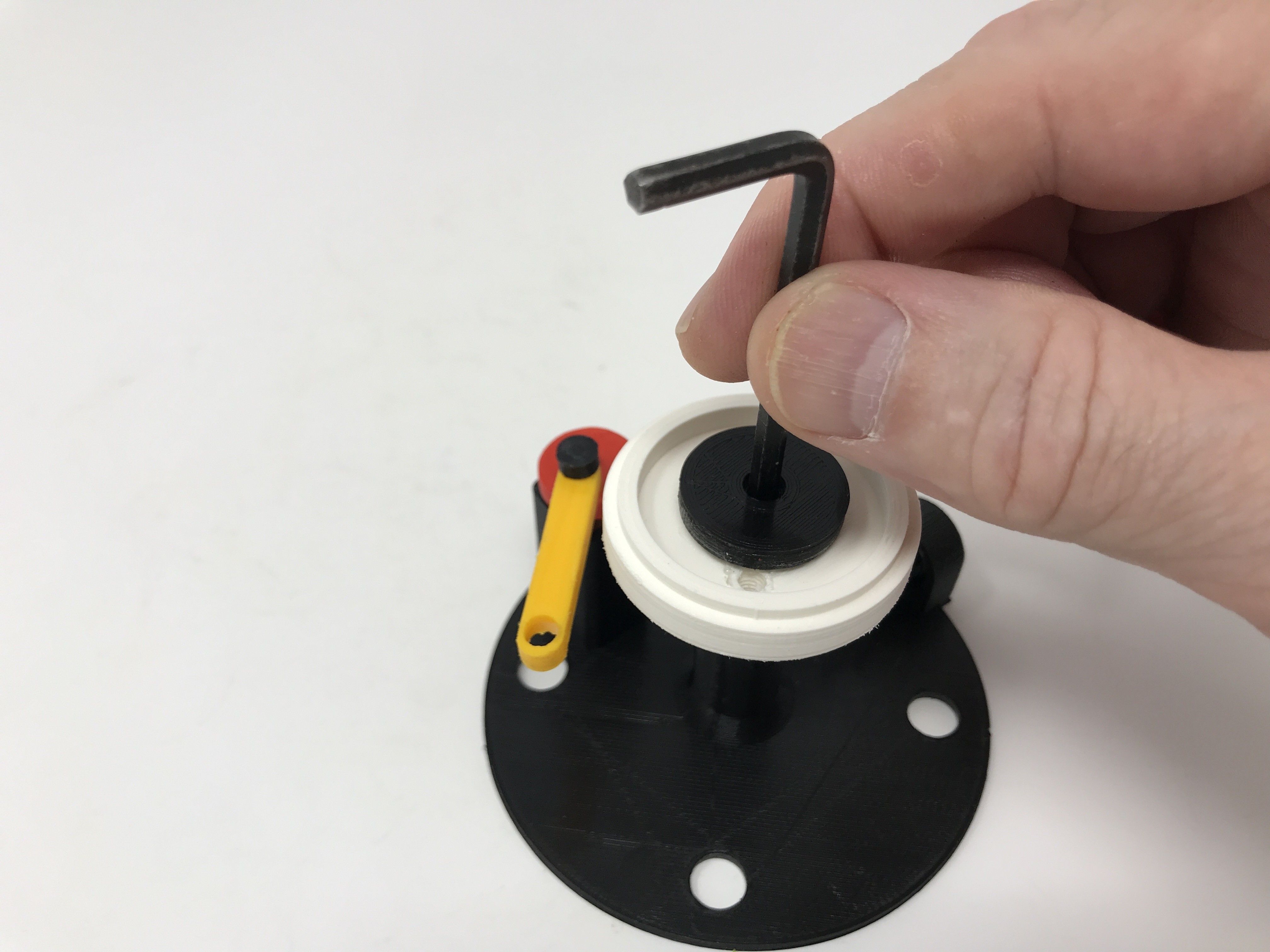

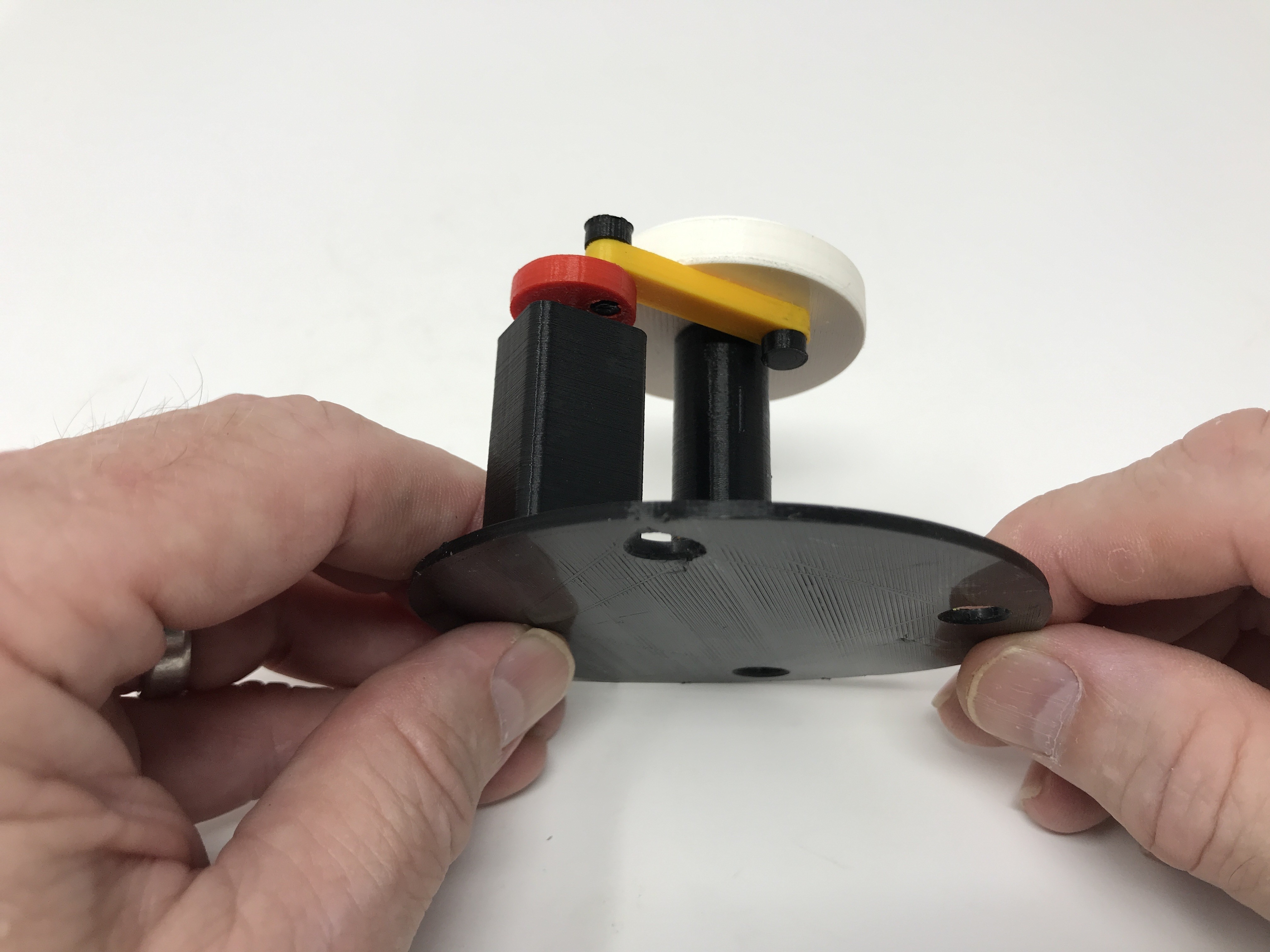

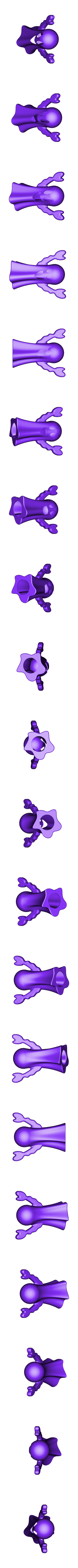

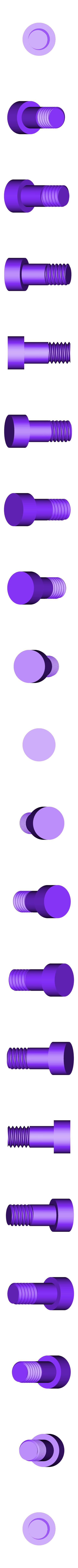

En utilisant "Bolt, Mount, Ghost.stl" (noir sur la photo), fixez "Mount, Ghost.stl" (blanc sur la photo) à l'assemblage de base à l'aide d'une clé hexagonale de 3,5 mm, d'une pince ou d'une pince à joint glissant. Ne serrez pas trop fort car la monture fantôme doit tourner librement sur la base.

En utilisant le "Pin.stl" restant, attachez l'extrémité libre de "Bar.stl" à "Mount, Ghost.stl" comme indiqué.

Mettez l'assemblage sous tension pour vérifier le bon fonctionnement et le fonctionnement (relativement) silencieux. Le motoréducteur ne doit pas être soumis à des contraintes ou à des "gémissements" pendant le fonctionnement.

Illuminate.>Illuminate.

Si vous n'avez pas l'intention d'éclairer votre modèle, vous pouvez sauter cette étape.

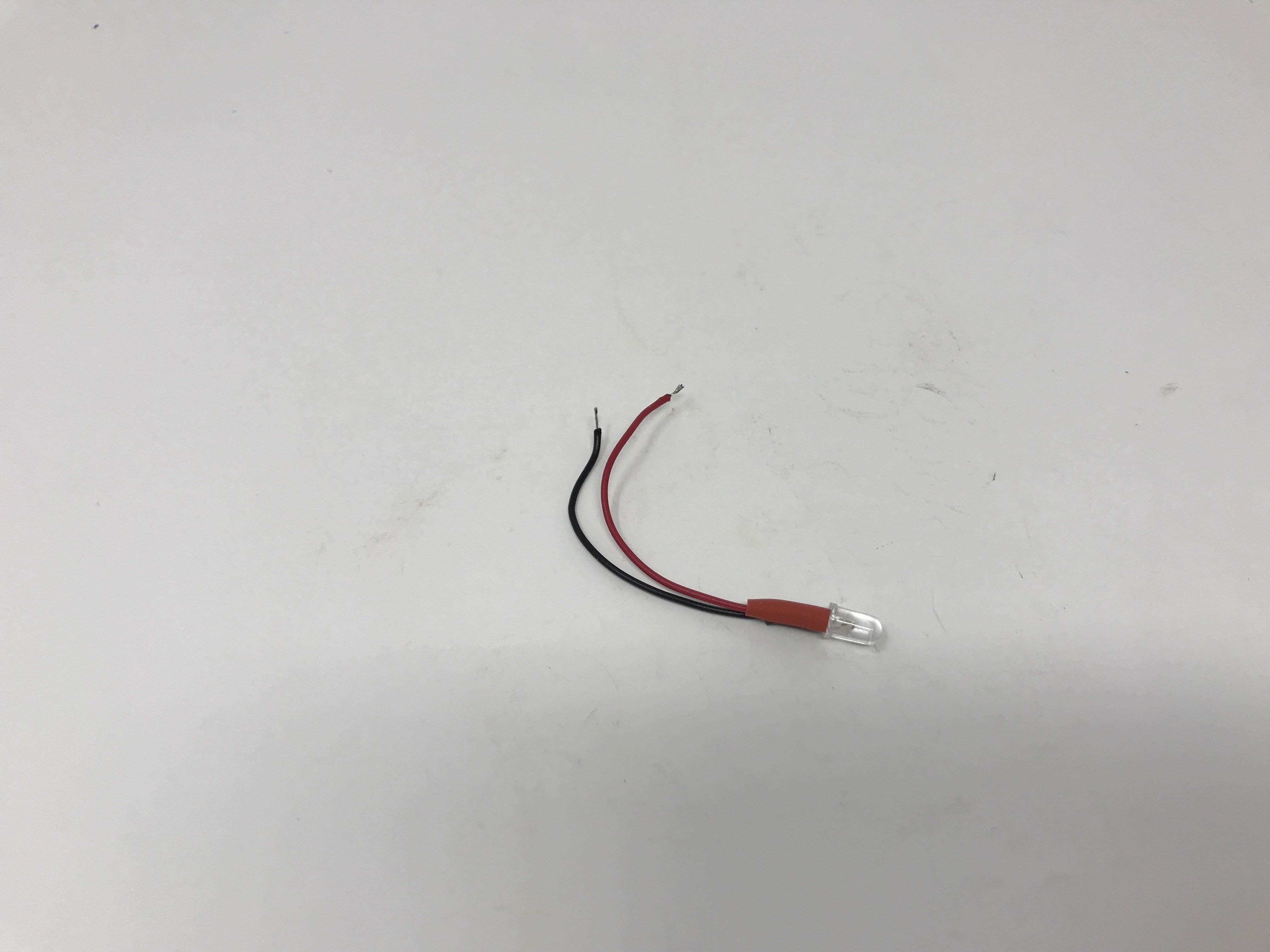

Coupez les fils de LED à une longueur de 10mm. Soudez une longueur de 76 mm de fil noir sur le fil cathodique de la LED (le fil le plus proche du côté "plat" à la base de la LED), suivi d'une longueur de 76 mm de fil rouge sur le fil anodique de la LED.

Couvrez le fil rouge ou noir avec une gaine thermorétractable pour protéger contre les courts-circuits.

Coupez les fils de la résistance 330 ohms à 10mm. Souder un fil de la résistance 330 ohms à la borne "anneau" du connecteur coaxial (le fil noir du moteur est également soudé à cette borne).

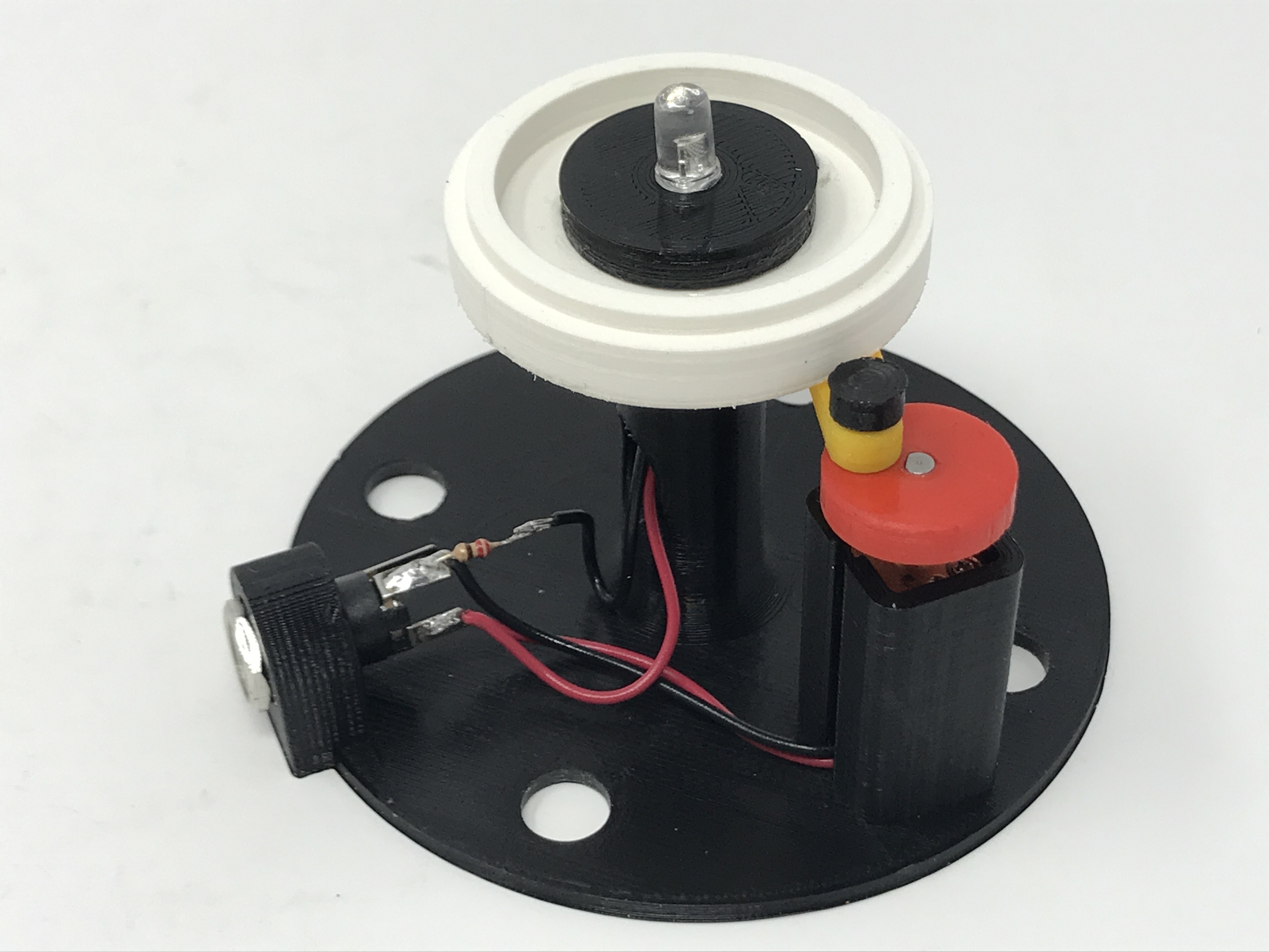

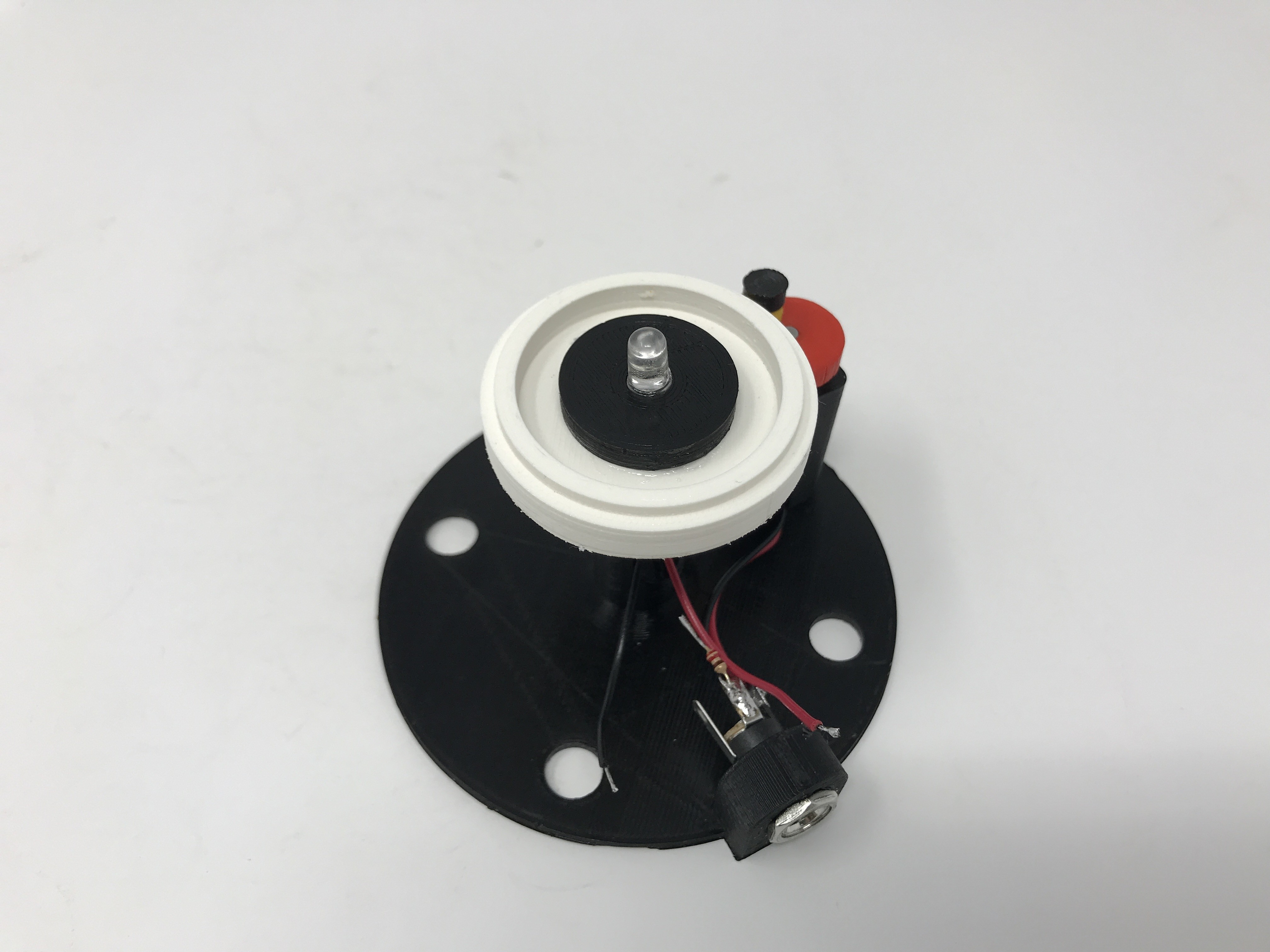

Glissez les fils de leds rouge et noir à travers "Bolt, Mount, Ghost.stl" et le trou ovale sur le côté de la tour de base, puis insérez complètement le leds dans "Bolt, Mount, Ghost.stl". Souder le fil rouge de la led à la borne "pointe" du connecteur coaxial (le fil rouge du moteur est également soudé à cette borne). Souder le led noir à l'extrémité libre de la résistance.

Appliquer la puissance à l'assemblage pour vérifier le fonctionnement en douceur et relativement silencieux, et pour vérifier que le led est en cycle de couleur.

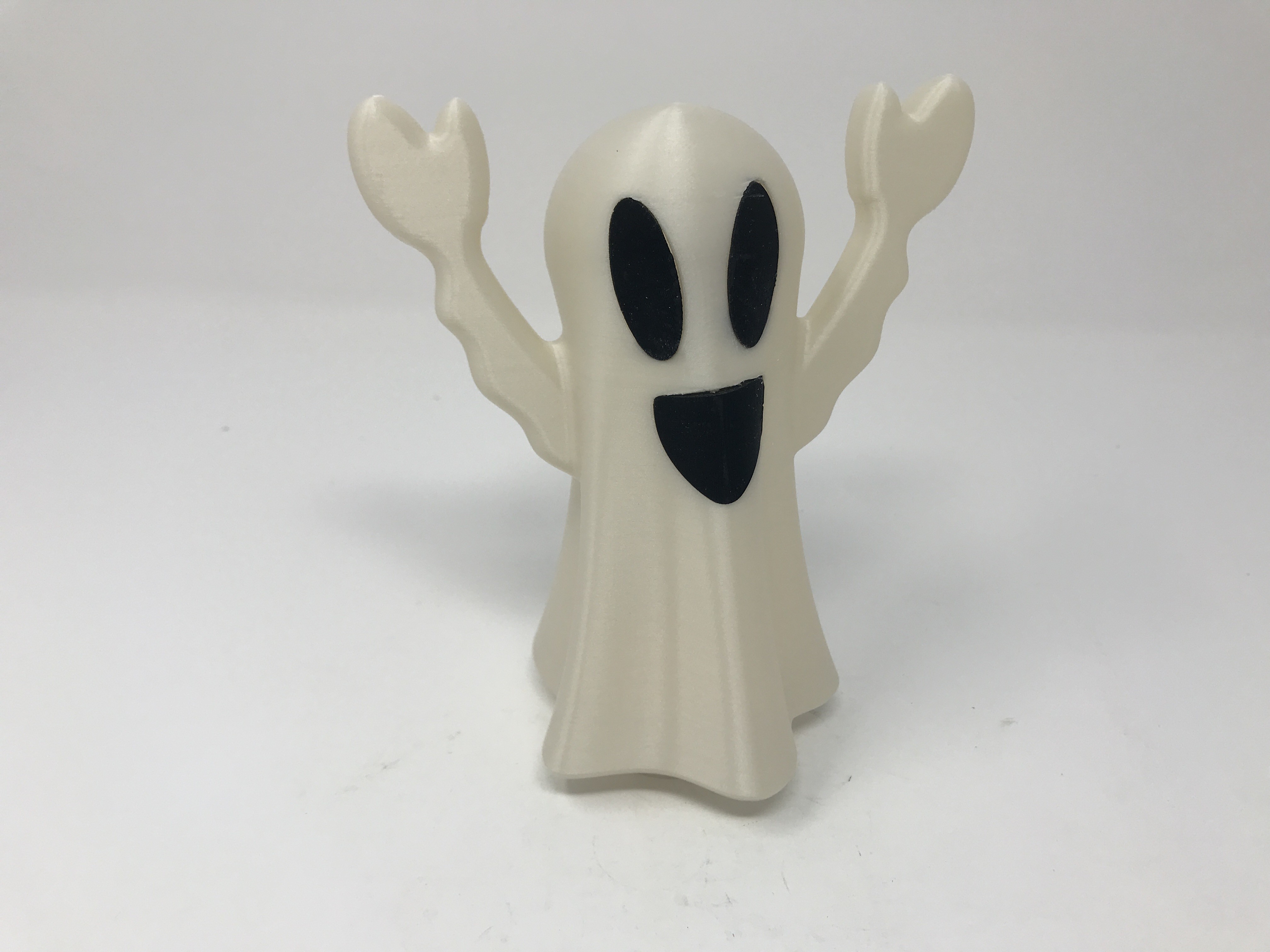

Build Your Ghost.Build Your Ghost.

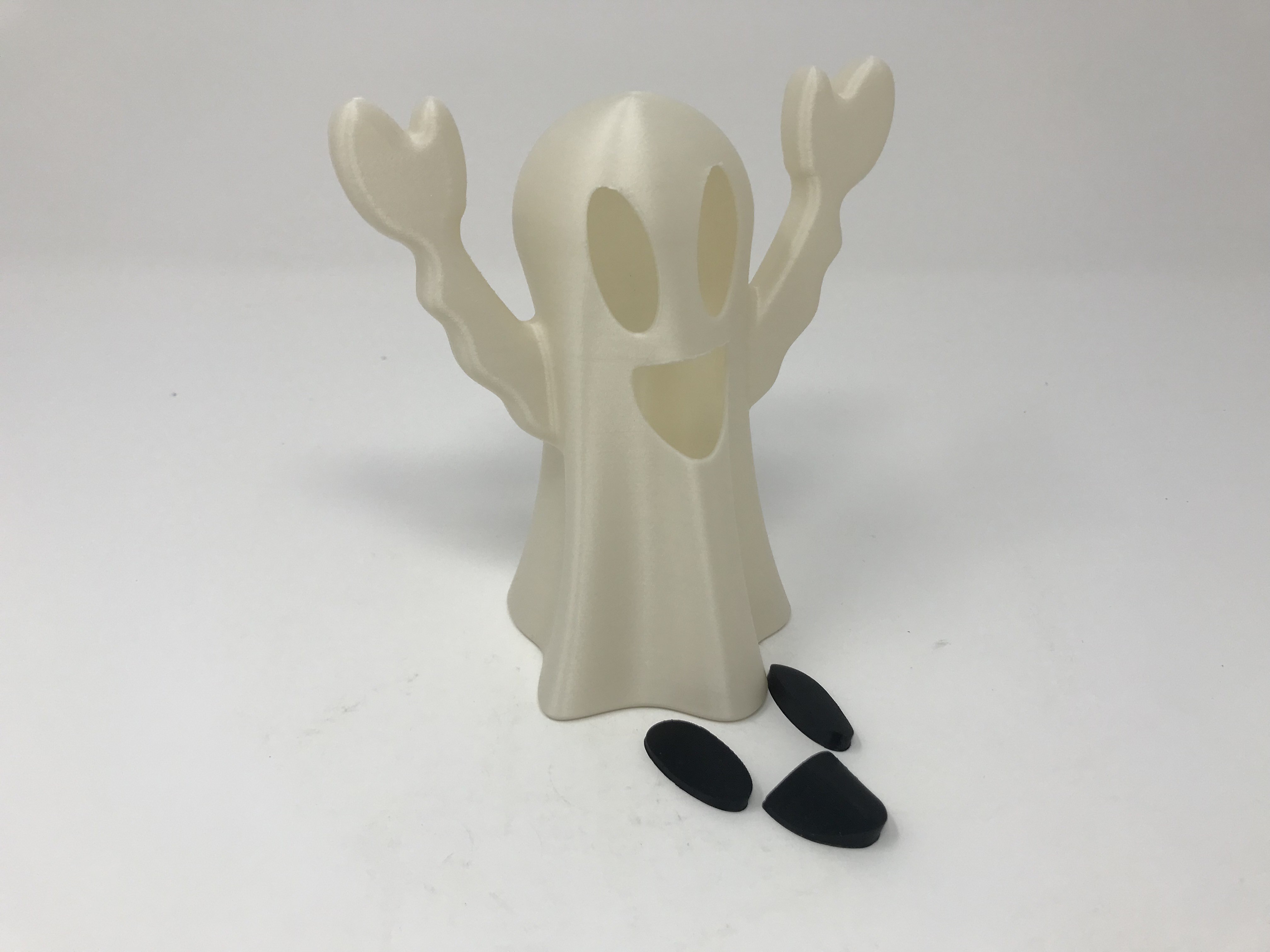

Si vous imprimez la version double extrusion, alors vous pouvez sauter cette étape, mais si vous avez imprimé la version simple extrusion, il y a un certain assemblage requis si vous souhaitez ajouter les yeux et la bouche.

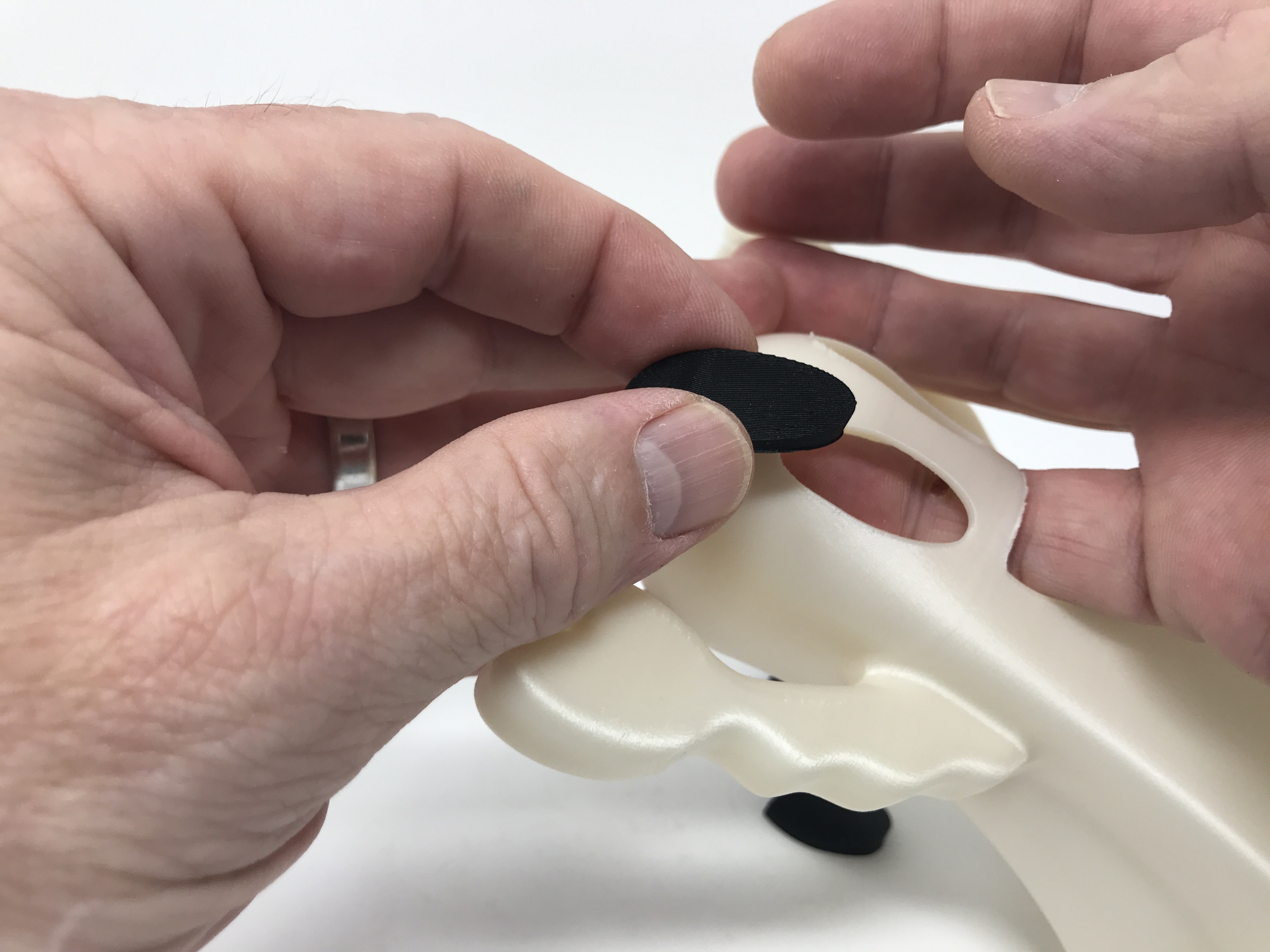

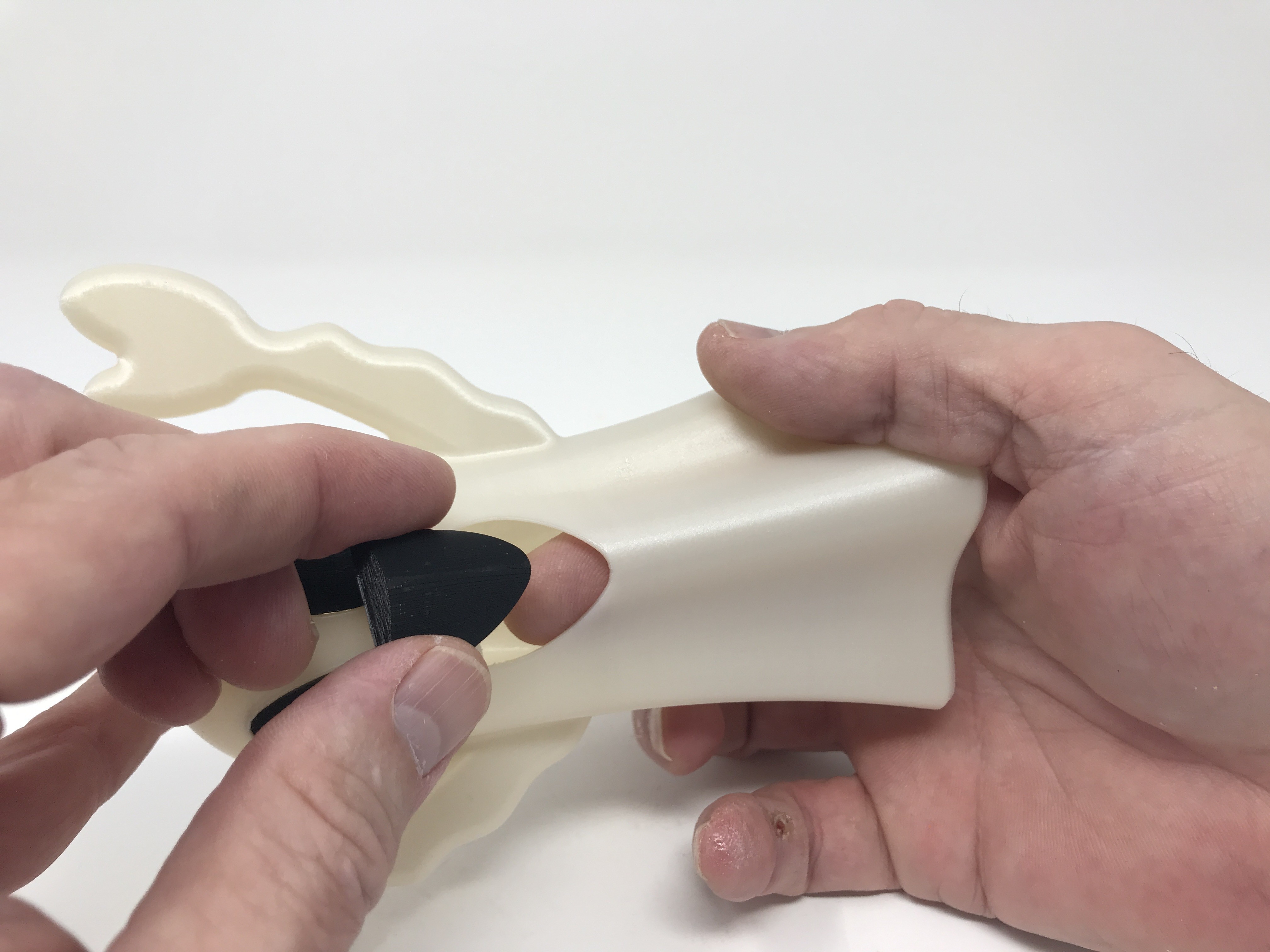

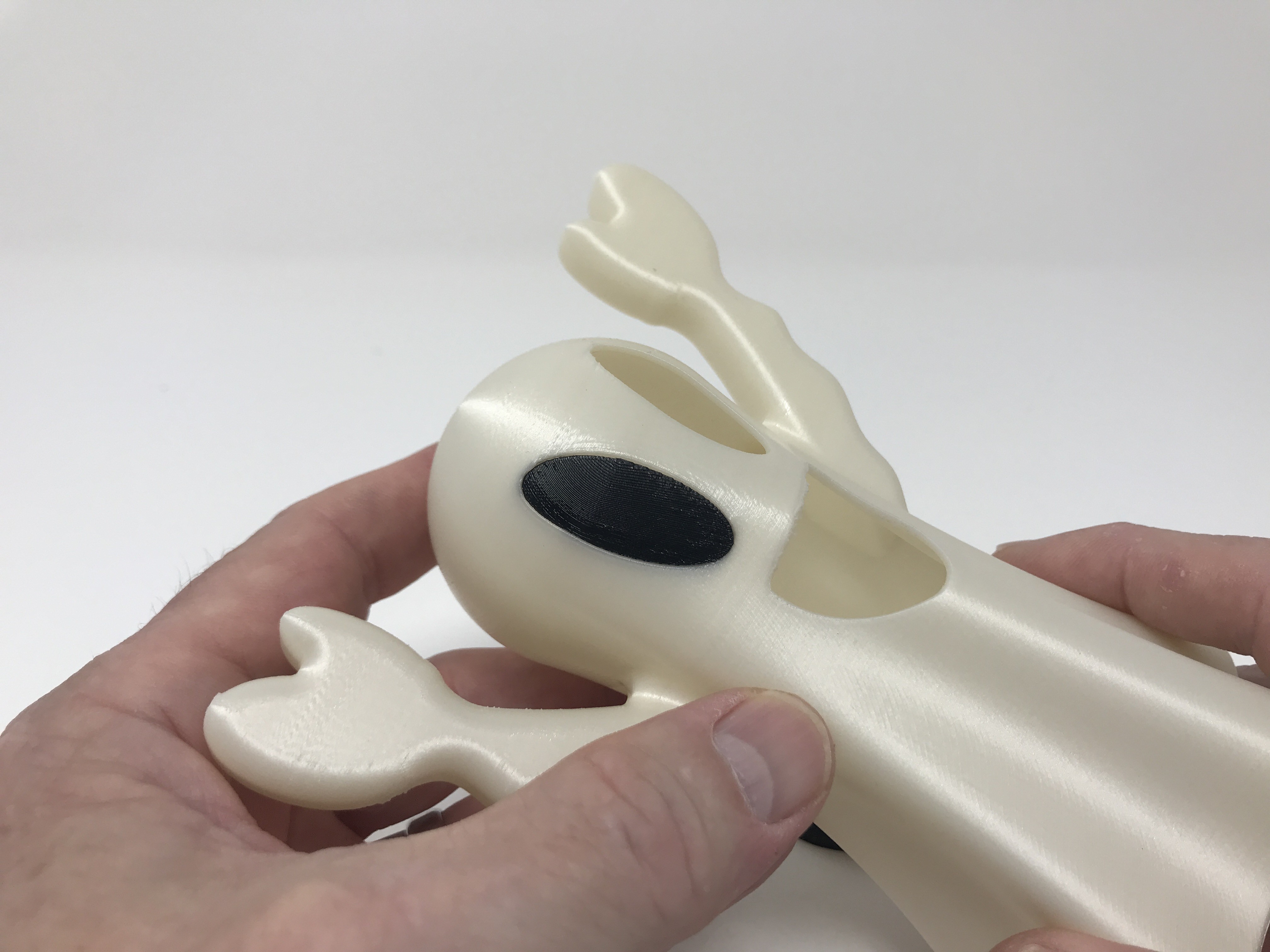

Après les photos, j'ai collé l'œil droit, l'œil gauche puis la bouche (dans cet ordre) au fantôme à l'aide d'une colle cyanoacrylate épaisse (la colle épaisse donne un peu de temps, mais pas beaucoup, pour permettre la manipulation finale des pièces du fantôme). Lors de l'installation des yeux, j'ai utilisé mon petit doigt, inséré par la bouche, pour soutenir le dos. Lors de l'installation de la bouche, j'ai utilisé mon index, inséré à travers la base, comme support dorsal.

Assemblage final.Assemblage final.

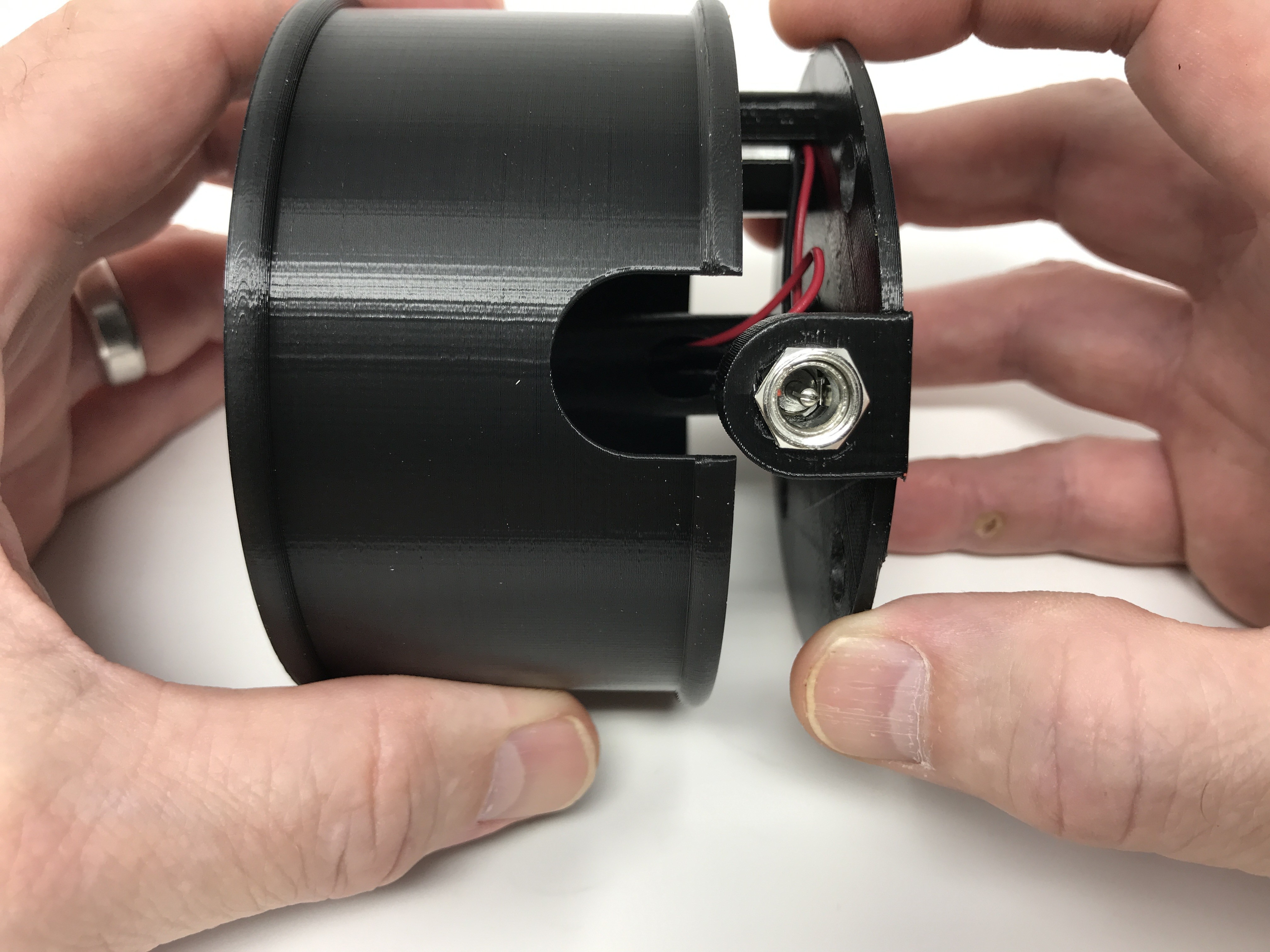

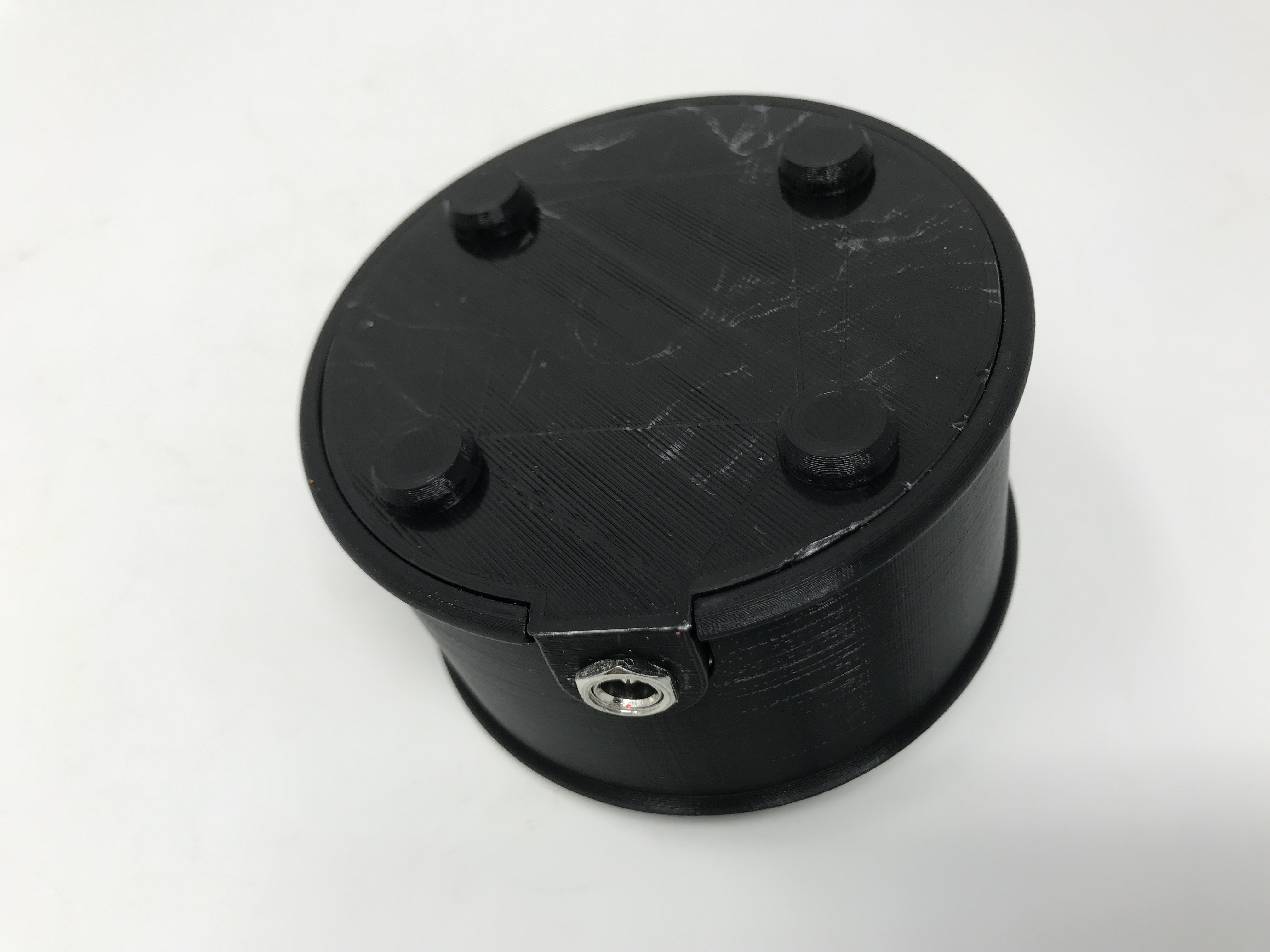

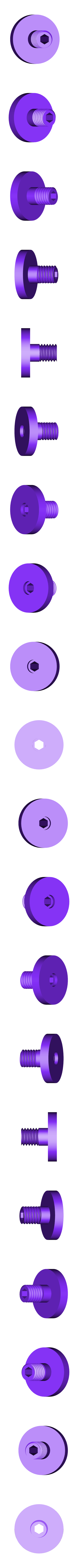

Alignez "Top.stl" avec l'assemblage de base tel qu'illustré, glissez le dessus sur l'assemblage de base, la fixation en place avec les quatre "Bolt, Top.stl".

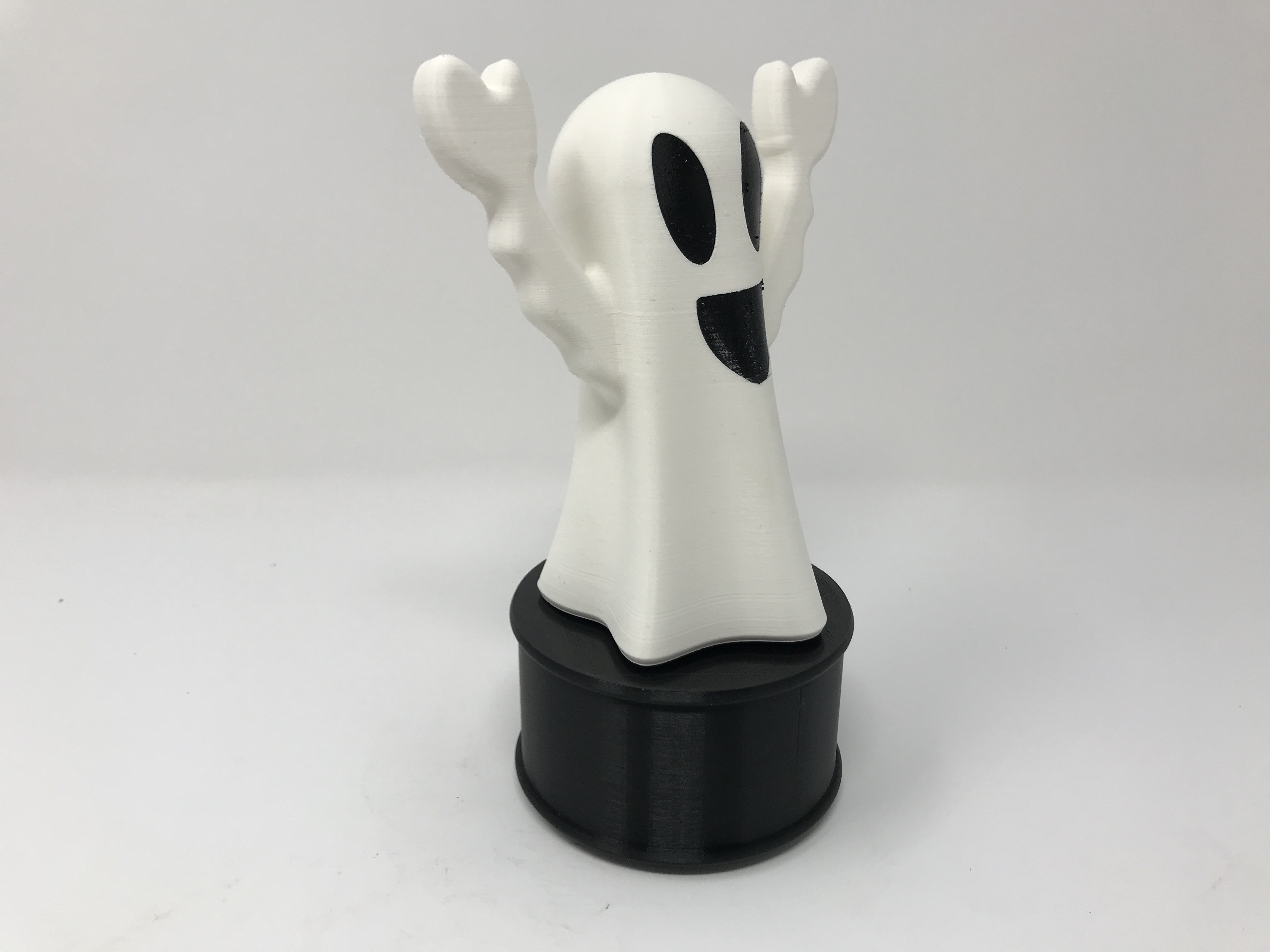

Placez cet assemblage sur une surface ferme, la pression de votre fantôme sur la base comme indiqué.

Appliquez la puissance et c'est fini !

C'est ainsi que j'ai imprimé, assemblé et testé'Animated & Illuminated "Happy" Ghost'.

J'espère que vous l'apprécierez !

  • Format du fichier 3D : STL
