Monorail à cinq briques

Une rampe pour le système de monorail Lego. Elle complète mon extension à cinq briques pour la rampe normale, qui élève la piste à 10 briques, de sorte que vous pouvez ramener les pistes à un niveau normal, si votre montagne a peut-être 15 plots de haut.

Il élève la voie de cinq briques sur une longueur de 48 plots.

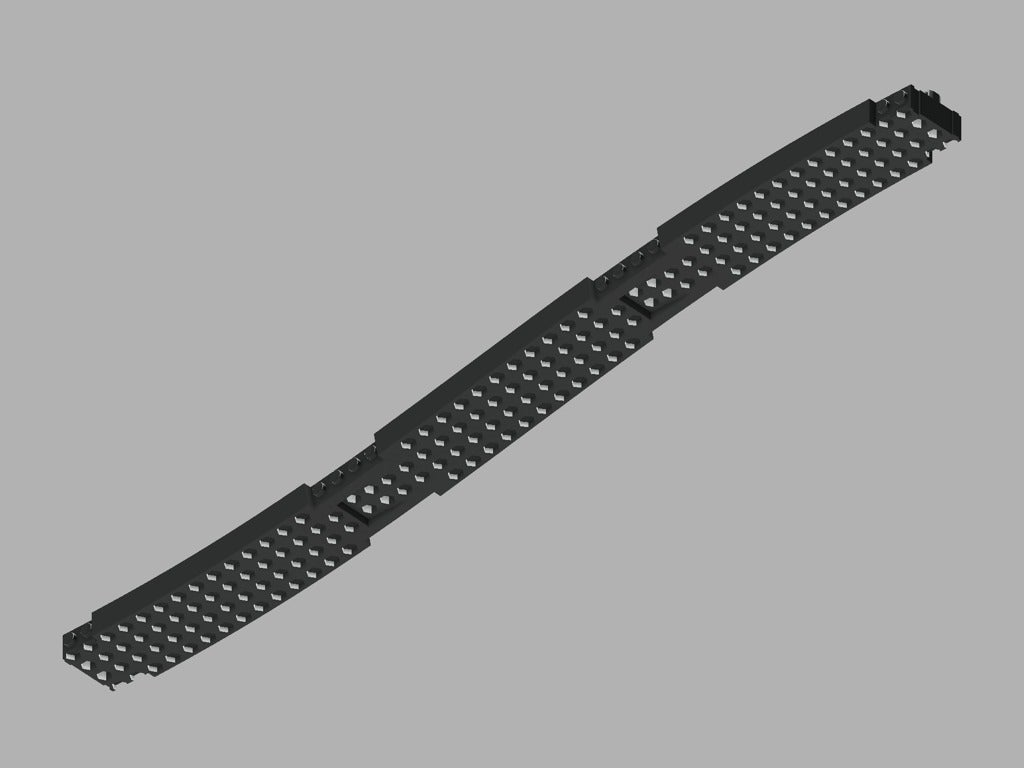

Il se compose de trois parties (une partie basse, une partie moyenne et une partie haute). Vous pouvez retirer la partie centrale pour obtenir une hauteur de 2 1/3 briques.

Même si vous n'utilisez pas de supports, je recommande d'utiliser des plaques 2x2 sur la face inférieure du rail pour des raisons de stabilité.

Comme le tout est courbé, je recommande d'élever le modèle à 1,5 - 2 mm pour que les supports puissent être retirés plus facilement. Il est également utile de faire pivoter le rail d'un certain degré (15 à 20 ou quelque chose comme ça) sur le côté, afin que la surface d'impression soit plus lisse.

Mise à jour :

Les rails v3 ont des évidements sur la face inférieure, de sorte qu'ils peuvent être placés sur des plots (ou vous pouvez monter des accessoires sous les rails.

J'utilise le PLA Innofil3D gris de BASF maintenant, il a une couleur et une texture assez soignée. Elle ressemble plus aux nouvelles briques gris clair qu'à la couleur originale, mais c'est la meilleure correspondance que j'ai pu trouver jusqu'à présent. Si vous avez des suggestions de matériaux, laissez simplement un commentaire :).

Je ne suis pas très satisfait de la conception maintenant, parce que c'est difficile à imprimer (surtout pour enlever les supports), peut-être qu'il vaut mieux imprimer avec un support soluble dans l'eau.
