Description du modèle 3D
Toutes les mesures ont été prises à partir d'une mini-mardave originale des années 1980 et se sont rapprochées le plus possible de l'original, à l'exception des parties faibles et de la nécessité de la rendre un peu plus résistante.
19/11/18 Toutes les pièces téléchargées sont susceptibles d'être modifiées si et quand des problèmes de tolérance sont constatés ou si elles sont trop faibles à l'impression. Certains renforts peuvent être ajoutés aux endroits où cela est nécessaire.
21/11/18 Ajout d'une plaque de châssis avec des fixations de contre-fiche.

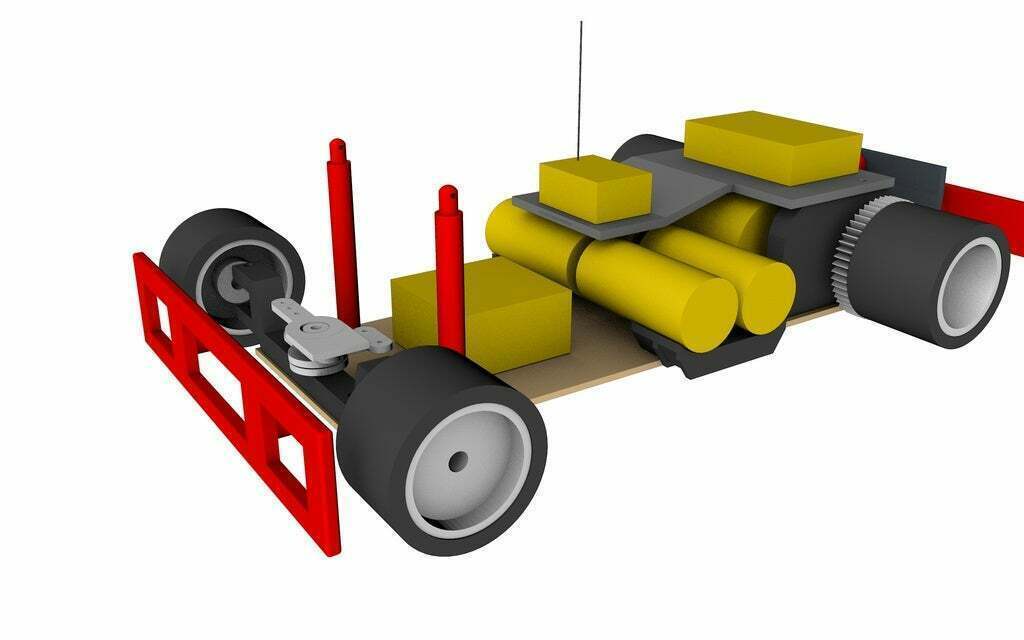

23/11/18 Ajout d'un dispositif de retenue de la batterie pour les nimh à 4 cellules et les images éclatées de base. Plaque de châssis ajustée et incluse, une pour la tête panoramique et une pour les fixations du compteur (au choix)
27/11/18 Augmentation de l'épaisseur du châssis à 2,5 mm. Ajustement du point de fixation du support de batterie. Ajout de 2 dimensions de roues différentes (une pour l'essieu d'origine et une pour l'essieu de 6mm). Ajustement des dimensions de l'essieu arrière et du trou de palier pour s'adapter à mf126zz. Ajustement des pièces du servosauveteur et ajout d'une rondelle supérieure pour assembler les pièces en sandwich. Ajout de joints servo/bras de direction pour utilisation avec des fixations de 3 mm.
15/12/18 Prototype construit et opérationnel.
20/01/19 WIP Supprimé. Donnez-moi un message si vous voyez des erreurs.
29/10/19. Option : servo combiné à une pièce solide.
Notes : Roulements arrière MF126ZZ Roulement à billes à flasque à gorge profonde blindé en métal 6x12x4mm.
Utilisez le coussinet de l'essieu arrière et beaucoup de graisse si vous n'avez pas ces roulements.
Axe arrière de 6 mm de diamètre, la version imprimée fonctionne mais l'idéal est d'utiliser de la fibre de carbone ou une tige d'acier.
Les bras de liaison de direction nécessitent une tige filetée de 3 mm d'une longueur d'environ 40 mm.
Ressort de l'économiseur de servo... Type de torsion, diamètre intérieur 12,5, épaisseur 1,2 mm, 2x tour, longueur environ 26 mm. Voir l'image, car il faut procéder à quelques réglages fins pour que le ressort s'enclenche correctement.
Informations sur le fichier 3D
- Numéro du design: 304154
-
Format du design 3D : STL Détails du dossier Fermer
- Servo_saver_solid.stl
- chassis_plate_counter_sunk_fixings.stl
- chassis_plate_dome_head_fixings.stl
- link_joint.stl
- mini_mardave_battery_retainer.stl
- mini_mardave_electrics_tray.stl
- mini_mardave_electrics_tray_option.stl
- mini_mardave_front_bumper.stl
- mini_mardave_front_bumper_support.stl
- mini_mardave_front_hub.stl
- mini_mardave_front_steering_brace.stl
- mini_mardave_front_wheel.stl
- mini_mardave_post.stl
- mini_mardave_rear_axle_5x124_1mm_reduction_for_tolerance.stl
- mini_mardave_rear_axle_6x124.stl
- mini_mardave_rear_axle_bush.stl
- mini_mardave_rear_axle_mount.stl
- mini_mardave_rear_axle_mount_motor_side.stl
- mini_mardave_rear_bumper.stl
- mini_mardave_rear_post.stl
- mini_mardave_rear_support.stl
- mini_mardave_rear_wheel_6mm_axle.stl
- mini_mardave_rear_wheel_original_axle.stl
- servo_saver_a.stl
- servo_saver_b.stl
- servo_saver_c.stl
- servo_saver_d.stl
-
