Bouton de volume USB

Télécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLabTélécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLabTélécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLabTélécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLabTélécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLabTélécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLabTélécharger fichier STL gratuit Bouton de volume USB • Modèle imprimable en 3D, AppliedTechnologyLab

Vous avez imprimé en 3D ce modèle ?

Description du modèle 3D

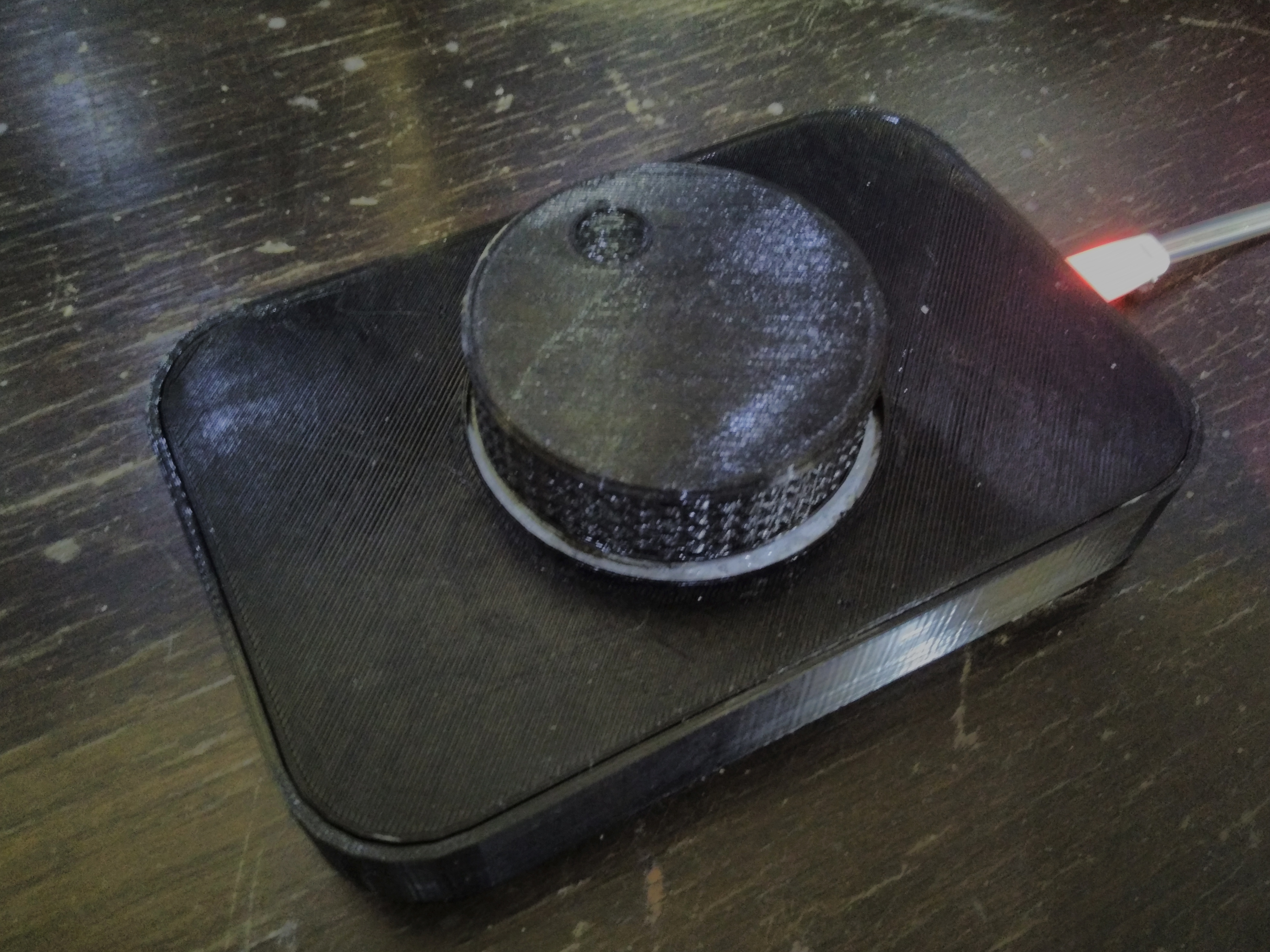

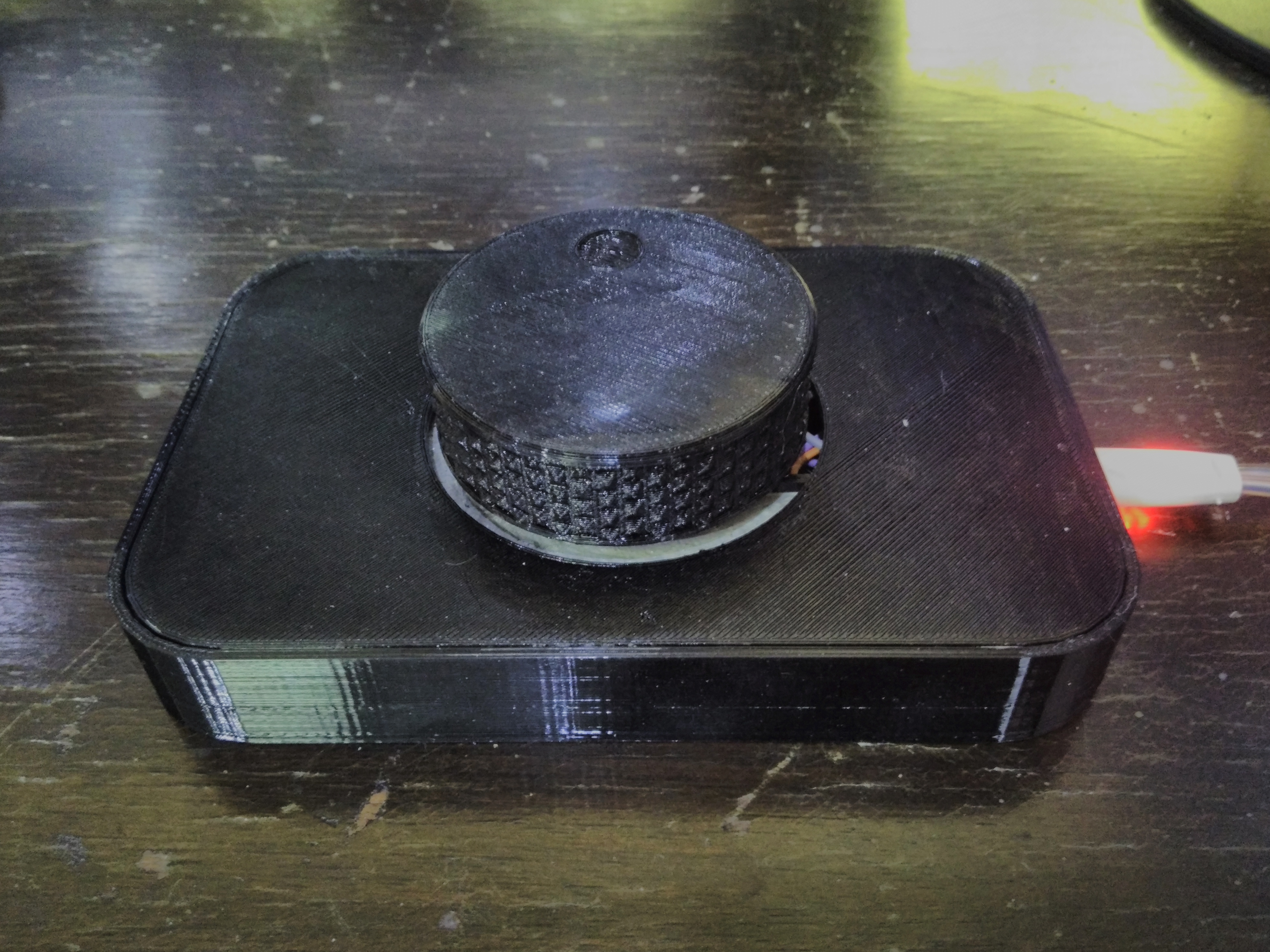

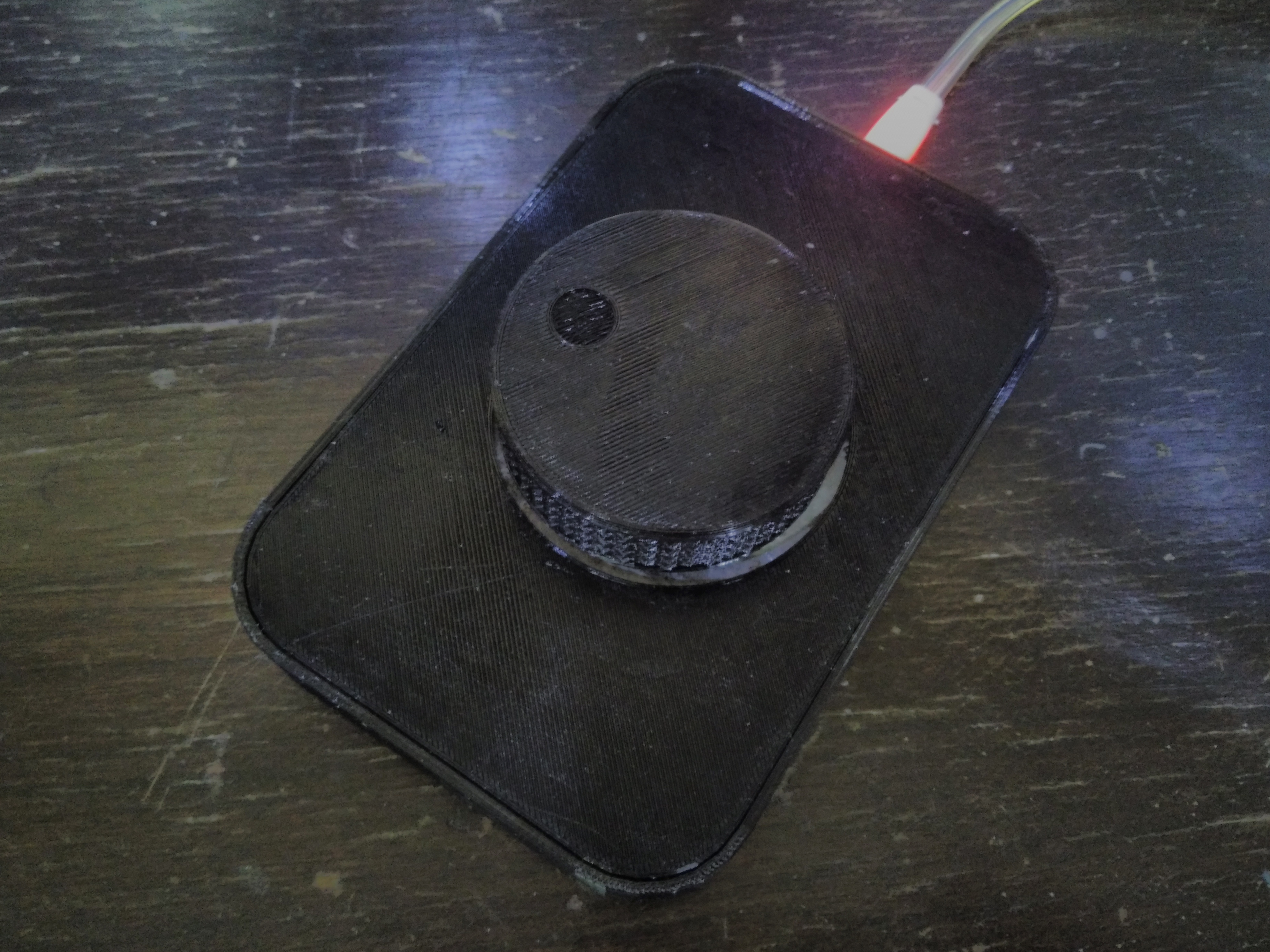

Si vous en avez assez de tripoter votre clavier pour régler le volume de votre ordinateur tout en restant assis à regarder des films, et si vos haut-parleurs et le bouton de volume sont situés à l'écart, essayez ce bouton de volume USB dédié.

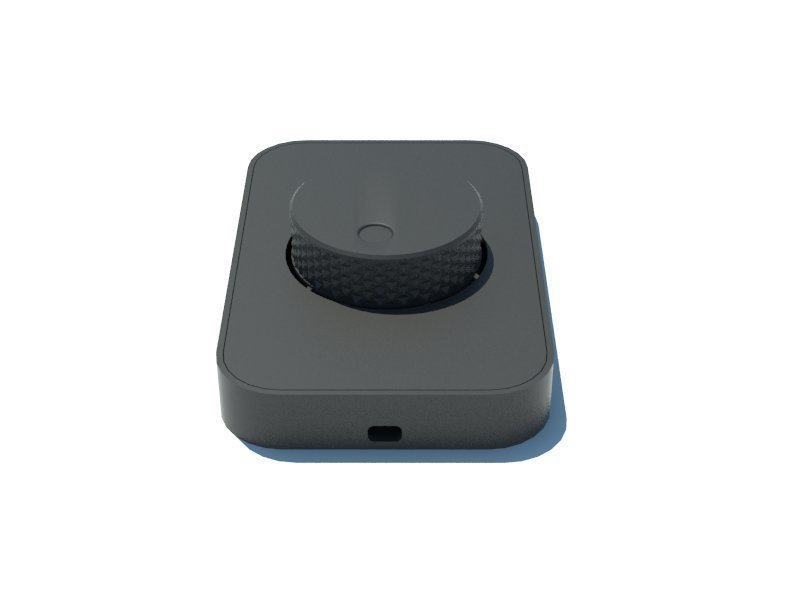

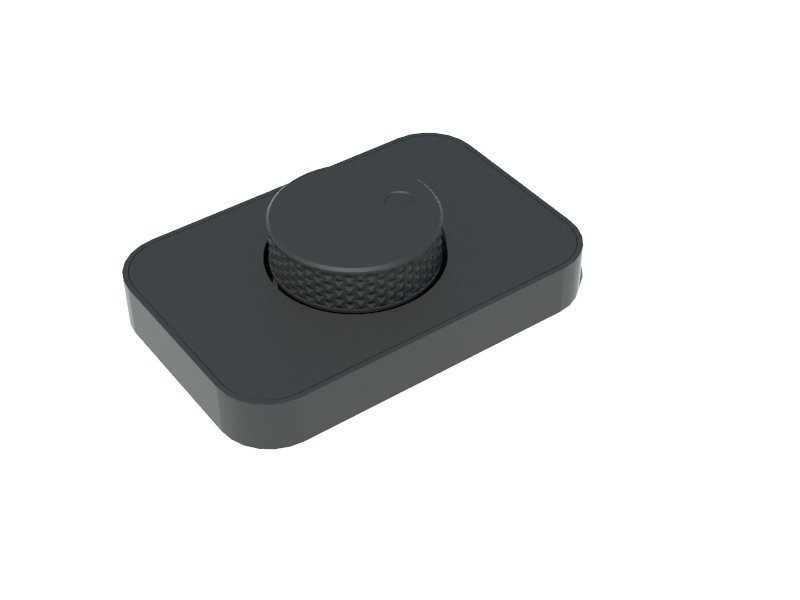

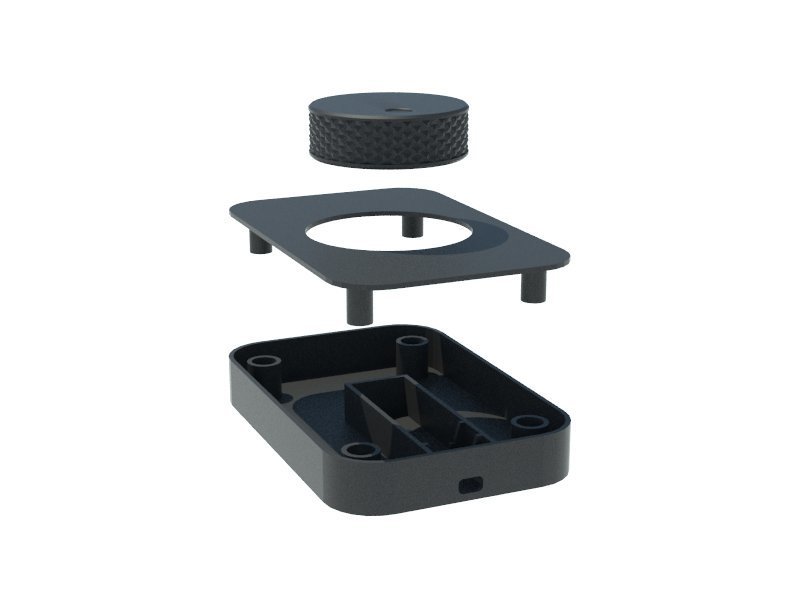

Il s'agit d'un dispositif USB à bouton de volume conçu pour accueillir un encodeur rotatif et un Adafruit Trinket compatible Arduino.

Le dispositif est décrit en détail sur l'excellent site web d'Adafruit : https://learn.adafruit.com/trinket-usb-volume-knob/overview

Questions communes avec Trinket

Si vous n'avez jamais travaillé avec le Trinket board d'Adafruit, lisez attentivement les instructions d'installation : https://learn.adafruit.com/introducing-trinket/setting-up-with-arduino-ide

Nous devions d'abord installer ce pilote : https://learn.adafruit.com/introducing-trinket/windows-setup

Vous devez également appuyer sur le bouton "reset" du Trinket avant d'appuyer sur le bouton "upload" de l'IDE Arduino pour télécharger le sketch. Expérimentez avec le timing. Pour les nôtres, nous avons dû appuyer sur "reset" et immédiatement sur "upload" après avoir entendu le carillon de déconnexion USB sur notre bureau.

Nous avons soudé de façon permanente les fils du codeur au bibelot. Soyez prudent lorsque vous câblerez votre projet. Des fils coupés peuvent brûler votre bibelot !!!

Remplissage de béton

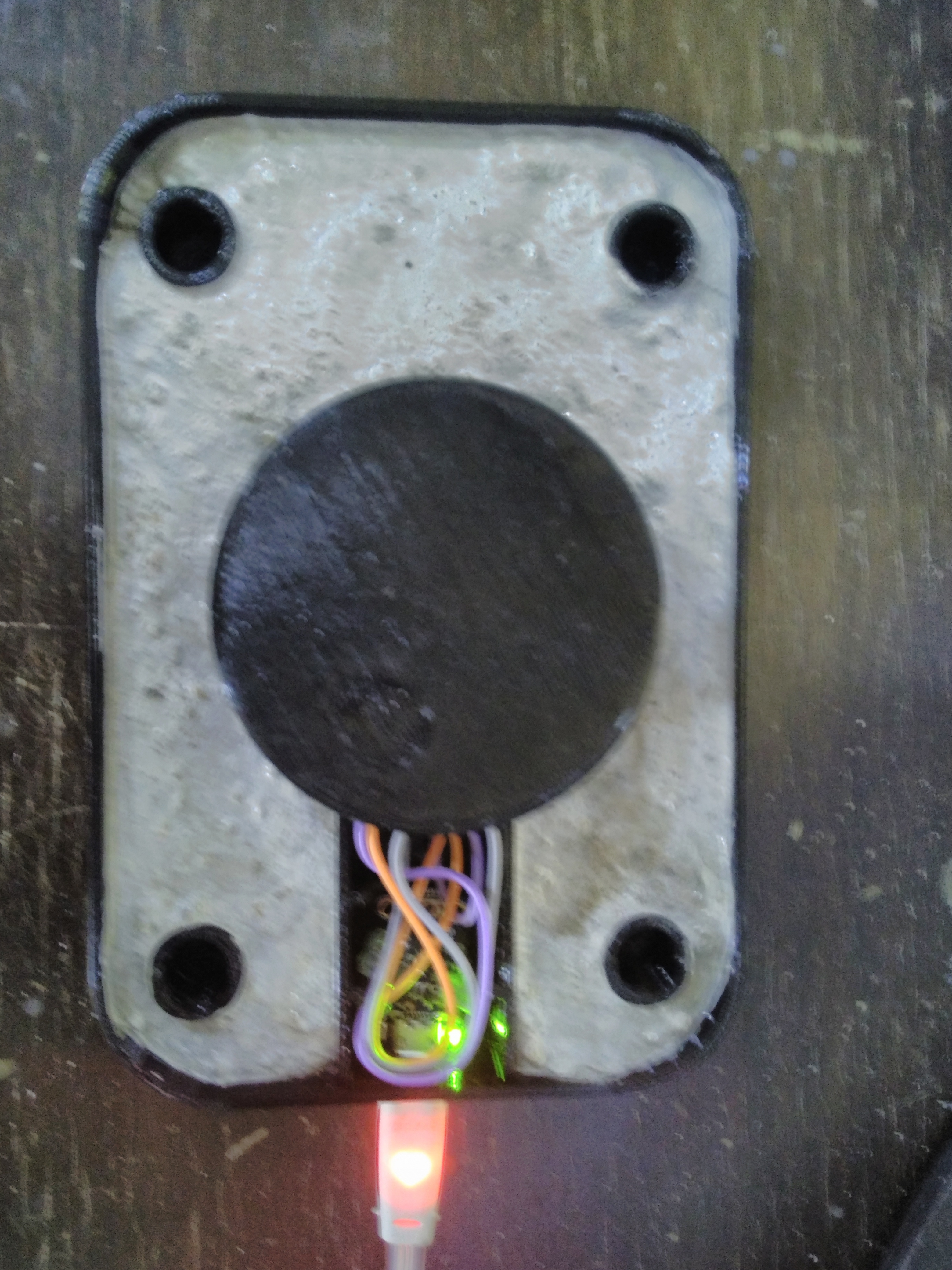

Vous pouvez le faire tel quel, ou vous pouvez mélanger 3 parts de sable, 1 part de ciment et ajouter un remplissage de béton comme sur la photo pour lui donner une belle sensation de poids. Le bouton est livré avec un couvercle, vous pouvez donc ajouter du béton dans le bouton, puis souder par friction ou coller le couvercle en place.

Laissez le béton sécher toute la nuit. Testez le couvercle du bouton pour vous assurer que vous n'avez pas mis trop de béton. S'il y a un excès de béton, le lendemain, vous pouvez encore gratter le matériau excédentaire et poser la couverture.

D'autres méthodes populaires de remplissage sont la cire chaude et les pastilles de métal. Nous n'avons pas fait cela parce que l'impression en 3D utilise du thermoplastique et que la chaleur pourrait déformer les pièces. Expérimentez à vos propres risques.

Sécuriser le bouton

Pour fixer le bouton sur le codeur rotatif, utilisez de la colle chaude. Nous avons utilisé une version antérieure du bouton avec une interface en demi-cercle qui ne correspondait pas à notre codeur. Nous l'avons percé, mais le bouton est maintenant légèrement asymétrique. Le bouton inclus dans les fichiers STL est un cercle complet, il faudra donc de la colle pour le fixer au codeur rotatif. Vérifiez l'alignement pour éviter de le laisser en mauvais état.

Sécurisation du Rotary Encoder

Comme nous ne savons pas quel codeur vous avez, nous avons fait du support de codeur une pièce séparée qui peut être redessinée dans SketchUp pour s'adapter à celui que vous avez sous la main. Il est essentiel que l'encodeur se trouve dans le canal centré. Nous avons soudé par friction le support en place et pouvons faire glisser le codeur dans et hors du canal. Nous avons utilisé un peu de colle chaude pour le fixer en place après la réalisation du prototype.

  • Format du fichier 3D : SKP et STL

Mots-clefs

Créateur

Designs 41
Téléchargés 1624
Abonnés

We're a freelance industrial design house in Bangkok, Thailand. We also like to upload and share free projects to inspire others to get into 3D design and 3D printing.

License

CC BY

Page traduite par traduction automatique. Voir la version originale.
