Étui de rangement pour embouts hexagonaux à imprimer en place

?
Qualité de la création : 5,0/5 (7 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 5,3k vues
  • 72 j’aimes
  • 480 téléchargements

Description du modèle 3D

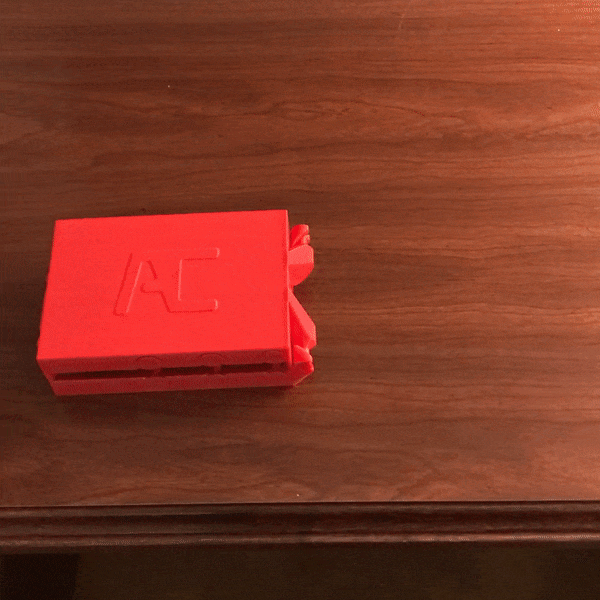

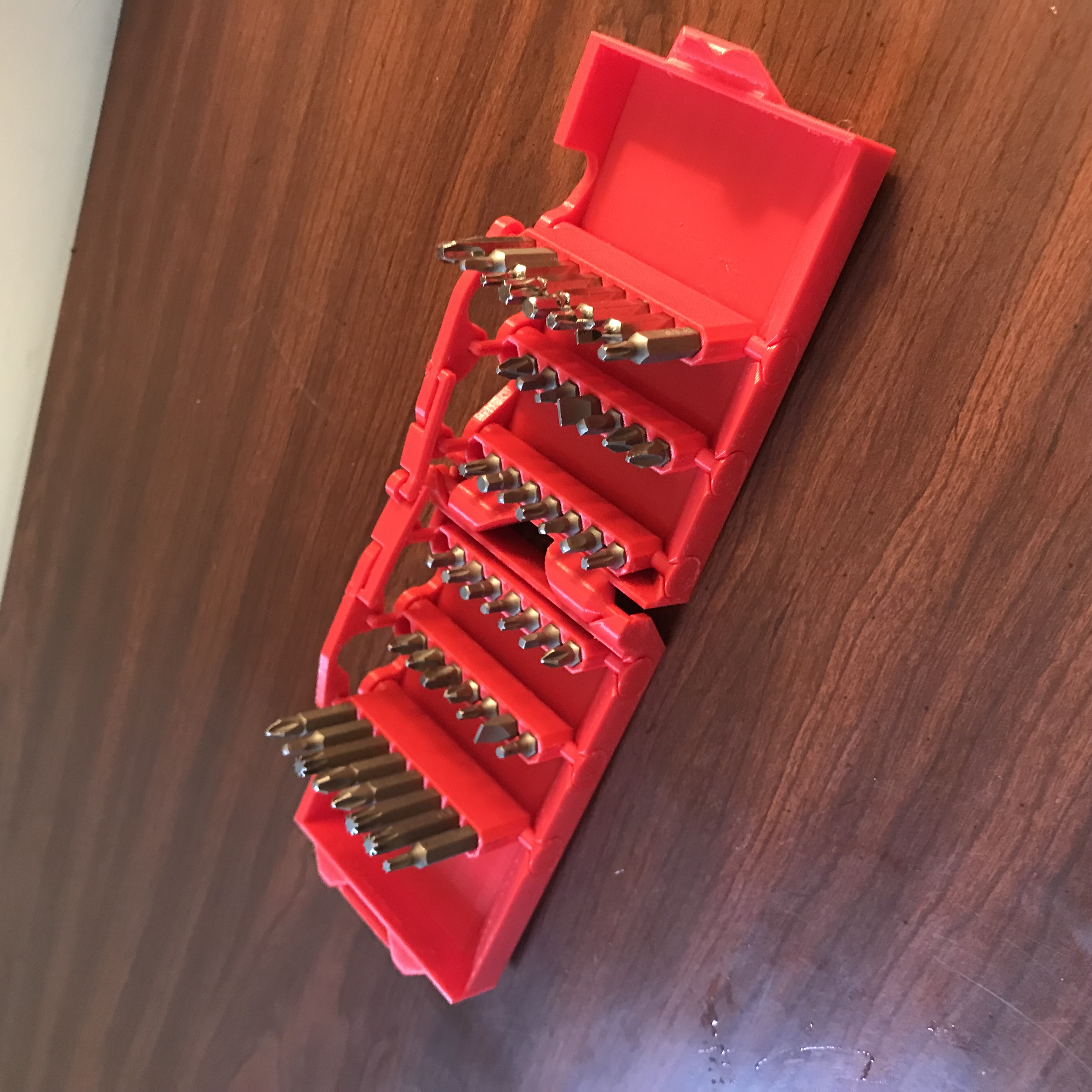

Le voici, l'étui de rangement des embouts hexagonaux imprimé en place pour les embouts 1/4".

Pas de supports

J'ai imprimé le mien en PETG avec des couches de 0,3 mm, mais je pense que des hauteurs de couche plus fines aideraient certainement à l'ajustement de certains des embouts hexagonaux. J'ai eu quelques endroits qui étaient un peu difficiles à cause de l'affaissement des porte-à-faux, mais après avoir passé un bout à travers plusieurs fois, ça fonctionne bien.

Je recommande vivement d'ouvrir le fichier et d'enregistrer l'un des porte-embouts hexagonaux pour tester l'ajustement vous-même sans avoir à imprimer l'ensemble pour le tester.

Les écarts dans les "roulements" sont de 0,25 mm.

J'ai inclus le fichier step et le fichier F3D au cas où vous auriez besoin de modifier les ajustements aux embouts hexagonaux ou si vous voulez lui faire tenir d'autres choses.

Je recommande d'imprimer en PETG ou quelque chose qui a une bonne adhérence couche à couche.

Le pont le plus long est de 16mm de long mais vous ne devriez pas avoir besoin de paramètres de pont si vous imprimez avec au moins 3 murs, la largeur des ponts est entre 1-2mm à leur base.

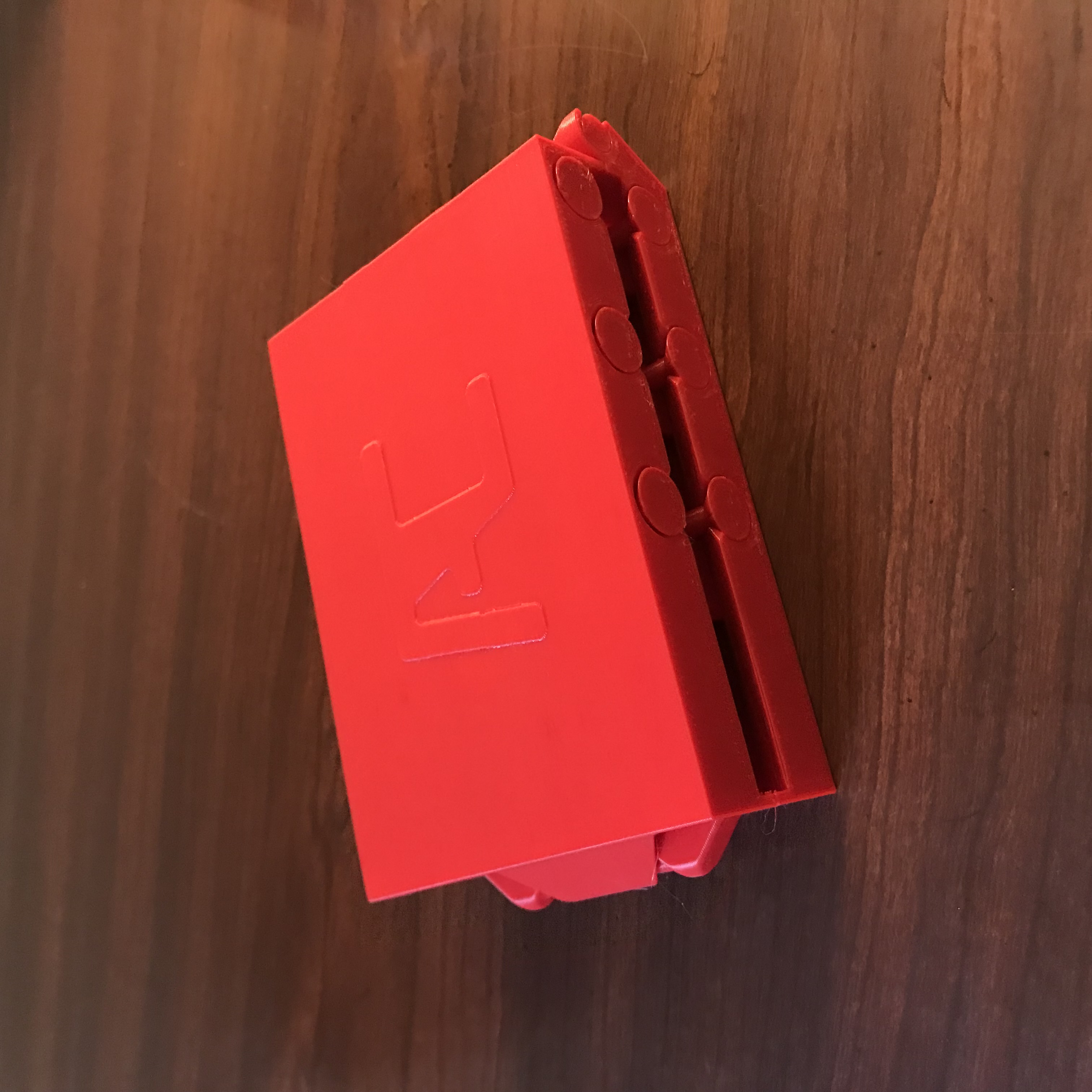

Le modèle doit être dans la bonne orientation quand il est chargé dans le slicer. L'image montre comment j'ai imprimé le mien.

Une fois l'impression terminée, vous devrez peut-être desserrer les "roulements" si vous avez des cordes ou des fléchissements. Mais faites attention et essayez de faire levier sur tous les porte-embouts de manière uniforme et tout devrait bien se passer.

Mise à jour 15/10/21

J'ai ajouté un autre STL et STEP nommé "Screw Driver Bit Case Stop Removed" aux téléchargements.

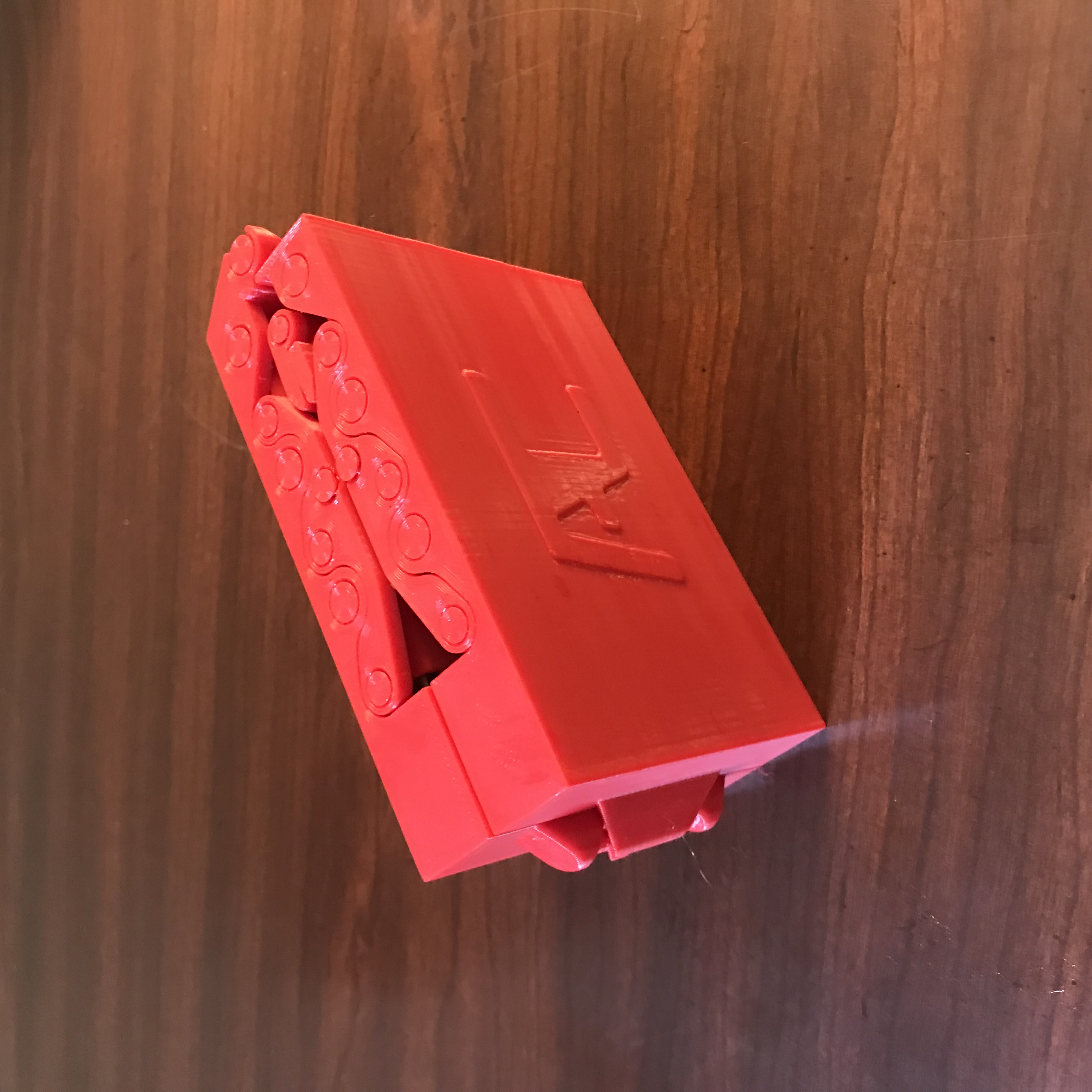

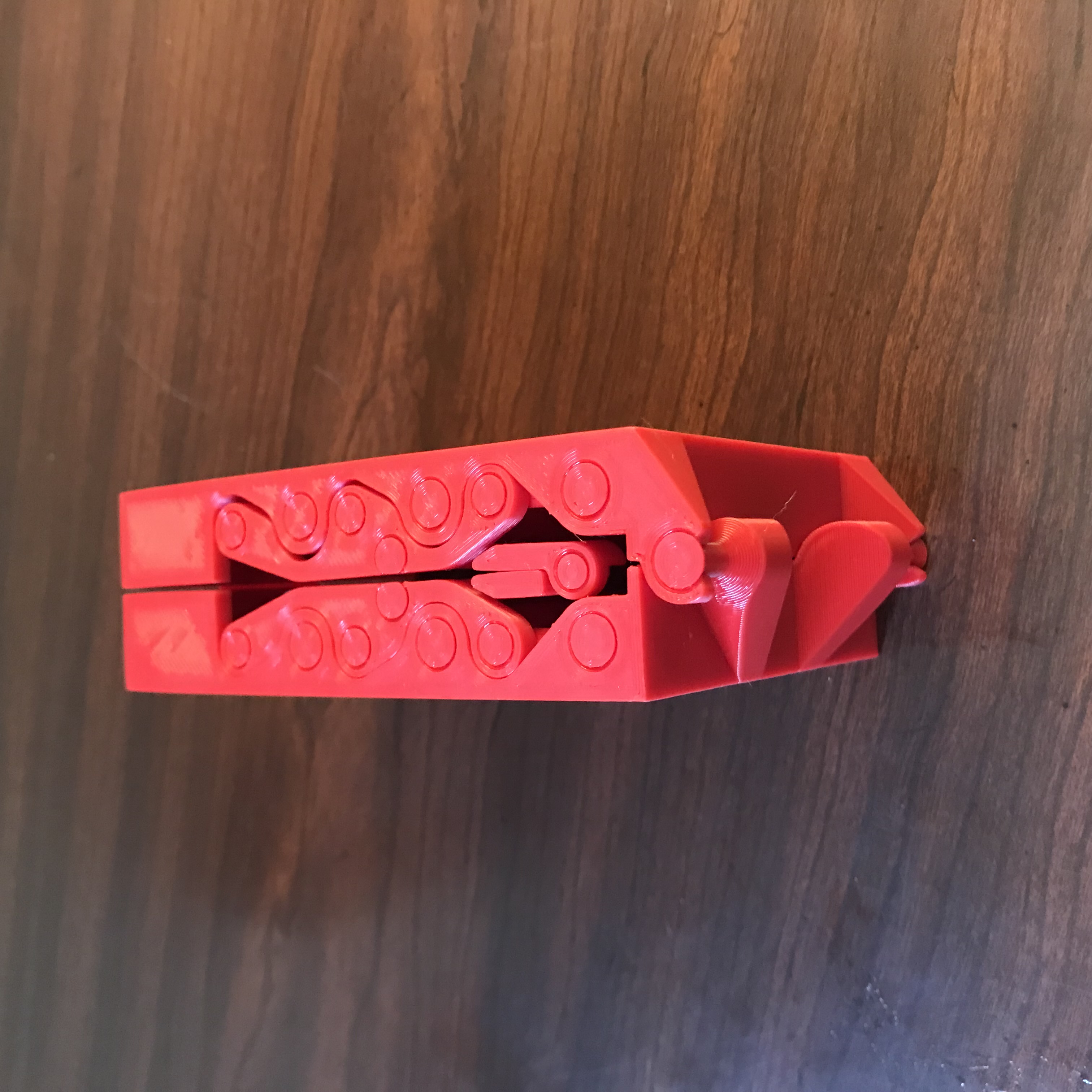

J'ai retiré une butée que j'avais ajoutée au bras central reliant les deux ensembles de liaison. La butée était destinée à empêcher le bras de tourner dans le mauvais sens lors de la fermeture, mais elle empêchait l'ouverture complète du boîtier à 180 degrés. La butée rendait également l'accès aux orifices pour mèches hexagonales les plus proches des assemblages de la tringlerie presque impossible à utiliser. Si vous décidez d'imprimer cette version, faites attention lors de la fermeture à ce que le bras central tourne dans le bon sens.


Paramètres d'impression 3D

0.3 Layers mais 0.2 devrait mieux fonctionner

Pas de support

Au moins 3 murs, mais plus on est de fous, plus on rit.

Informations sur le fichier 3D

  • Format du design 3D : F3D, STEP et STL Détails du dossier Fermer
    • Hex Bit Holder Case Fusion File.f3d
    • Screw Driver Bit Case Stop Removed.step
    • Screw Driver Bit Set Case Stop Removed.stl
    • Screw Driver Bit Set Case.step
    • Screw Driver Bit Set Case.stl

    En savoir plus sur les formats

  • Dernière mise à jour : 2021/10/15 à 6h09
  • Date de publication : 2021/10/12 à 6h54

License

CC BY NC SA

Mots-clefs

Créateur

Designs 14
Téléchargés 3k
Ventes 14 US$
Abonné·es 67
