Pluto V2.0 - Un VTT Rover entièrement imprimé en 3D, remixé à partir du design de la version 2 de Rover Tracks de nahueltaibo

?
Qualité de la création : 0,0/5 (0 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 857 vues
  • 4 j'aimes
  • 4 téléchargements

Description du modèle 3D

Hé !

Voici un autre truc de Jidi Parts !

Ce design a été inspiré par nahueltaibo's 'Rover Tracks v2' Design

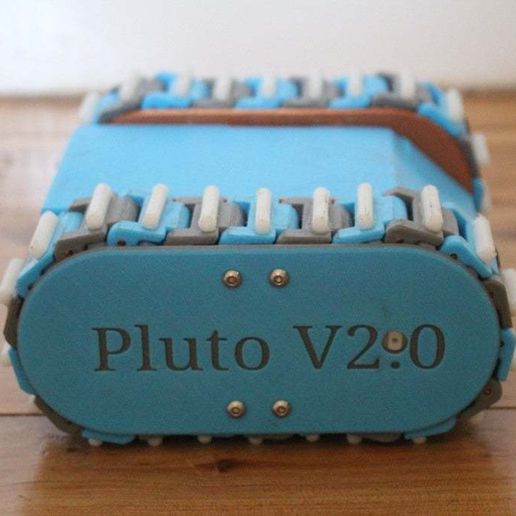

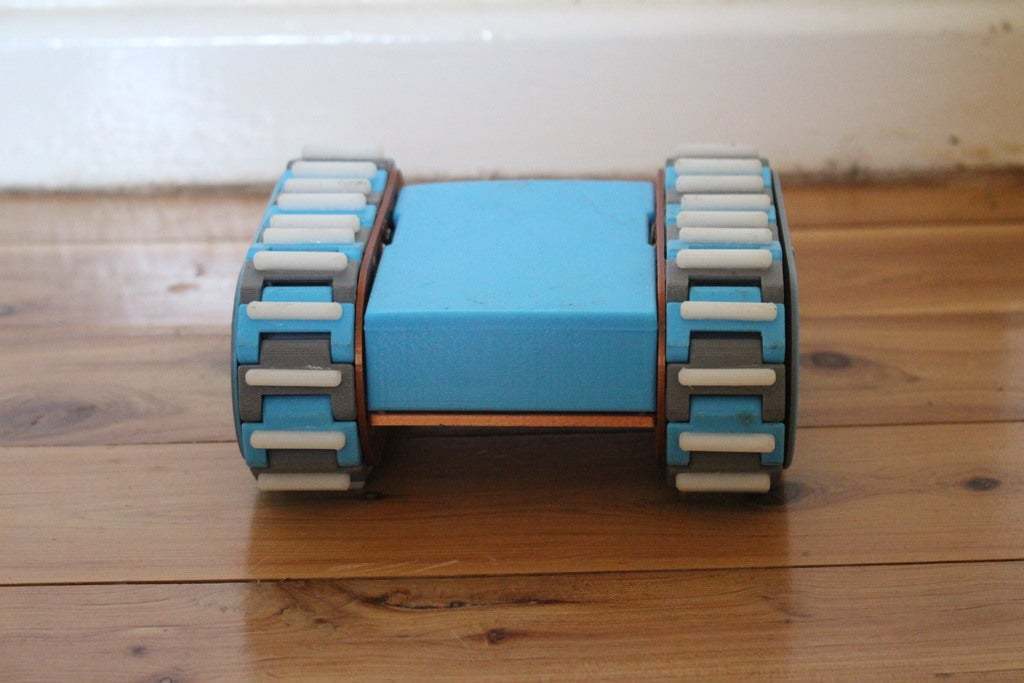

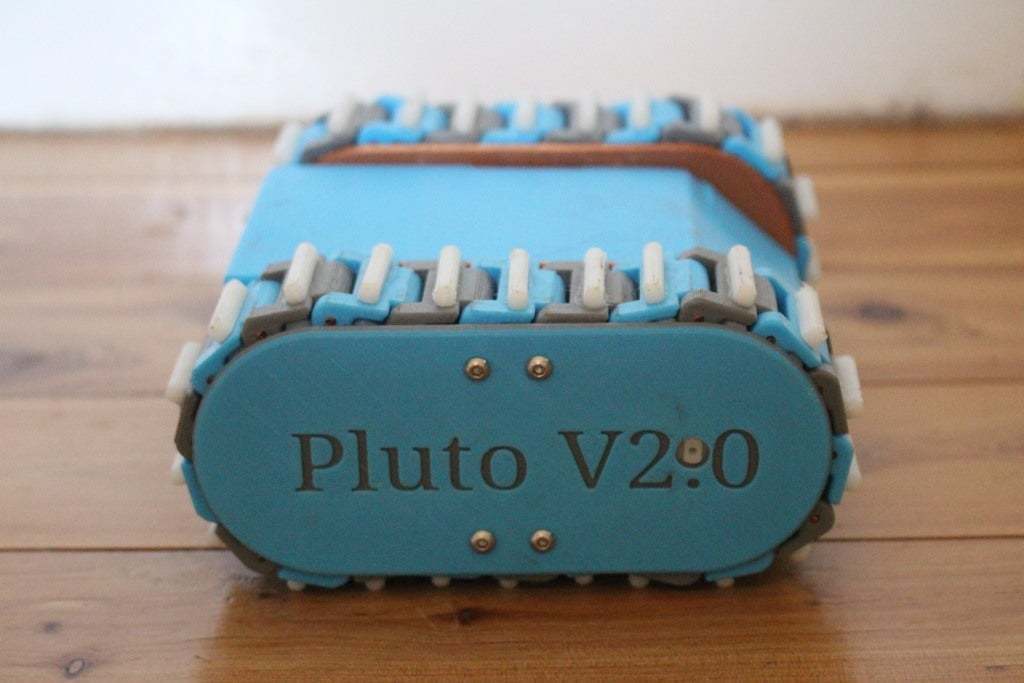

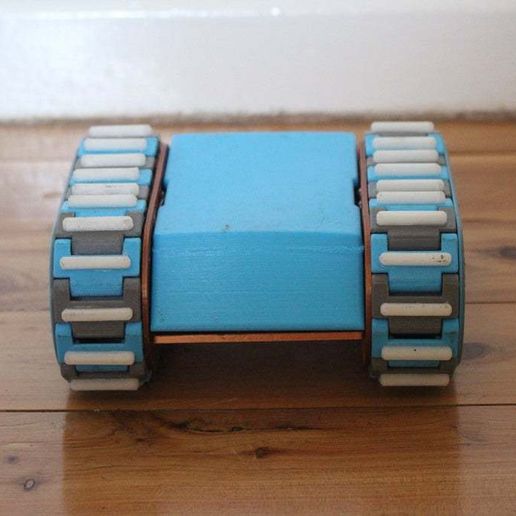

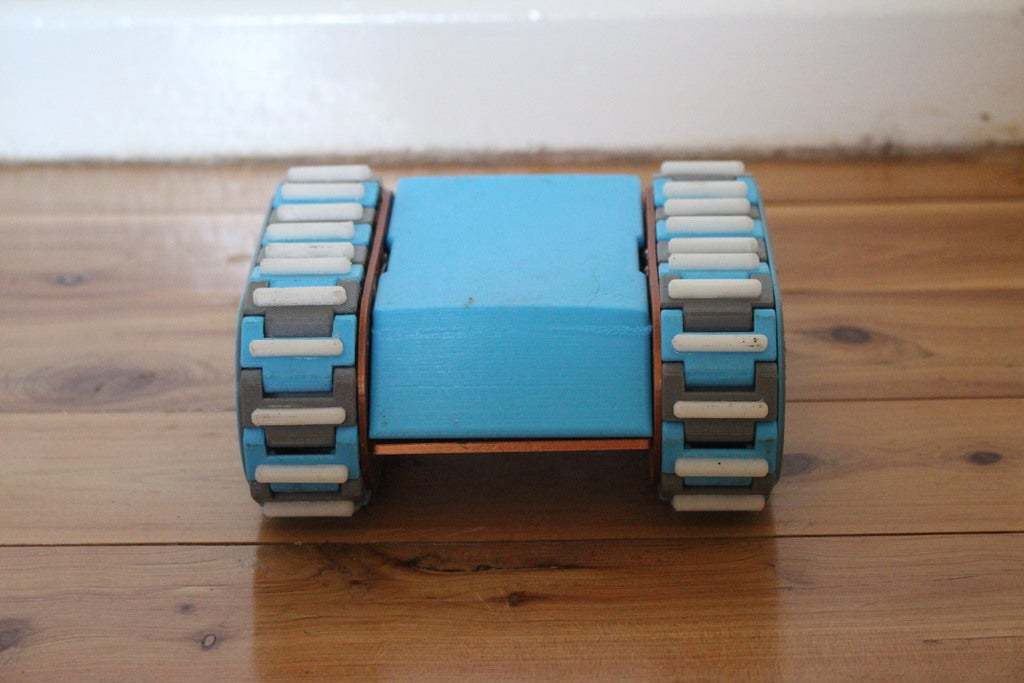

Je voulais faire un véhicule tout terrain qui puisse être totalement imprimé en 3d en utilisant uniquement du filament PLA. J'ai réussi à créer ce que vous voyez ci-dessus sur les photos : un VTT (véhicule tout terrain) entièrement radiocommandé et pouvant fonctionner pendant plus de 5 heures sur une batterie de 2 à 3 milliampères.

Il a des caractéristiques assez intéressantes :

  • Il peut être retourné et continuer à rouler sans problème (idéal pour le combat de robots)

  • Il y a suffisamment de place pour ajouter de nombreuses améliorations - des lumières LED, un système FPV, une prise d'asservissement, un aspirateur... Quelqu'un ?

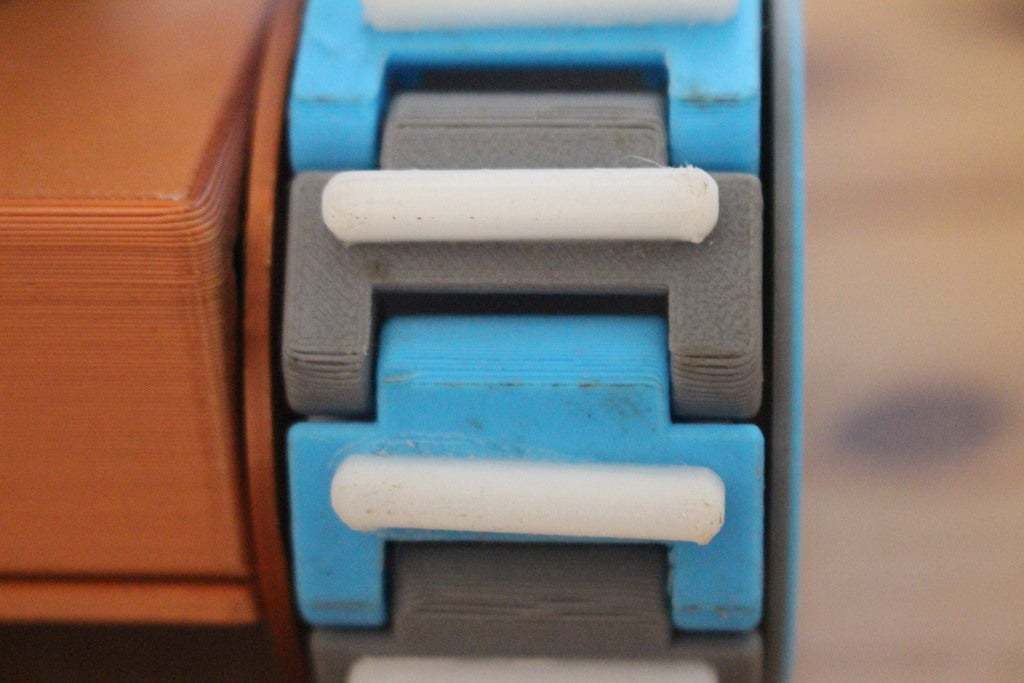

  • Possède super des pistes très adhérentes grâce aux grips TPU.

Pour savoir comment imprimer ce dessin et combien de fichiers vous devez imprimer, consultez la section ci-dessous : *Pièces à imprimer

Ce dont vous aurez besoin pour cette construction

#####...Parts To Buy

Si vous venez de faire le Chassis :

  1. Yellow Gear Motors x 2

  2. Toutes les pièces imprimées en 3D (voir la section Pièces à imprimer ci-dessous)

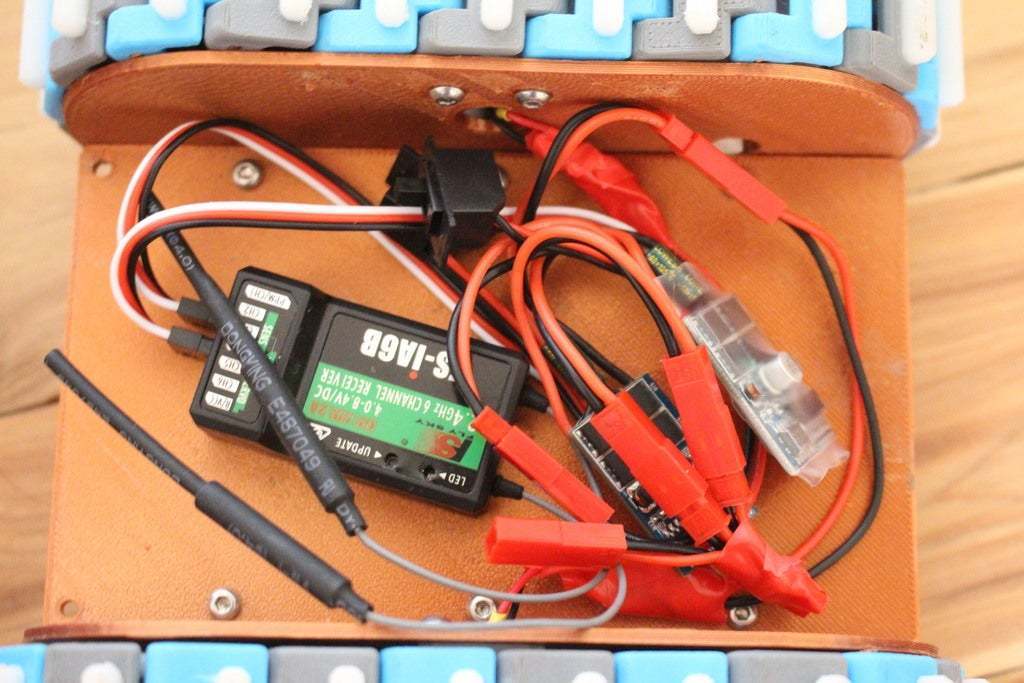

Si vous voulez faire la construction complète, vous en aurez besoin :

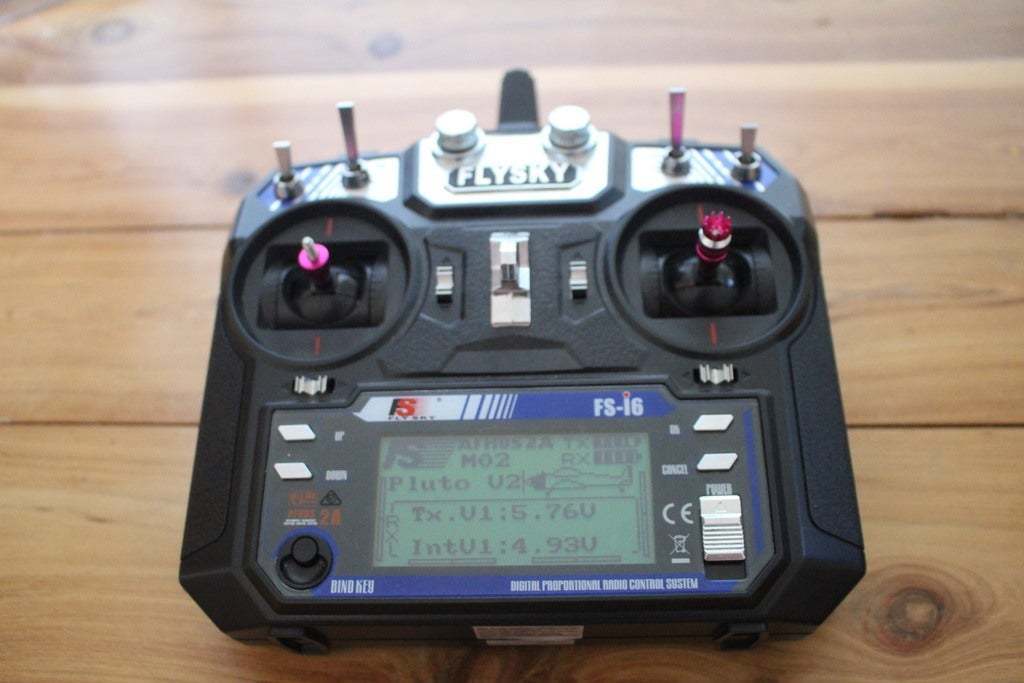

  1. Un émetteur RC Je recommande d'utiliser l'émetteur FlySky FS-i6 également connu sous le nom de Turnigy TGY-i6

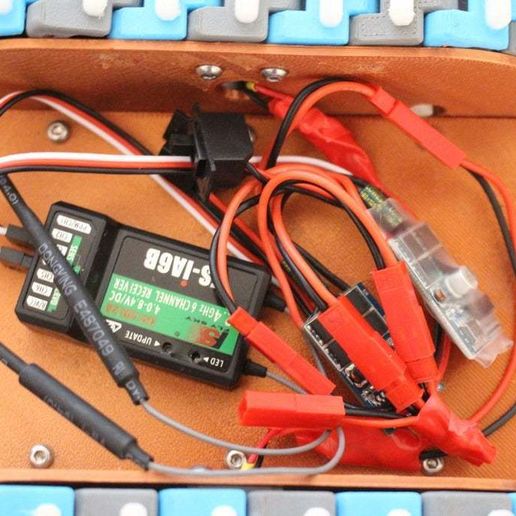

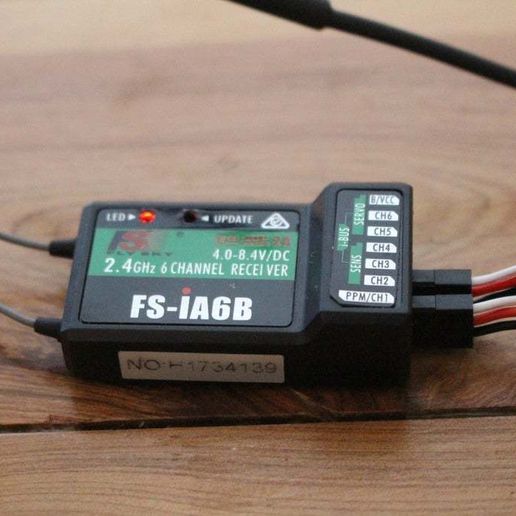

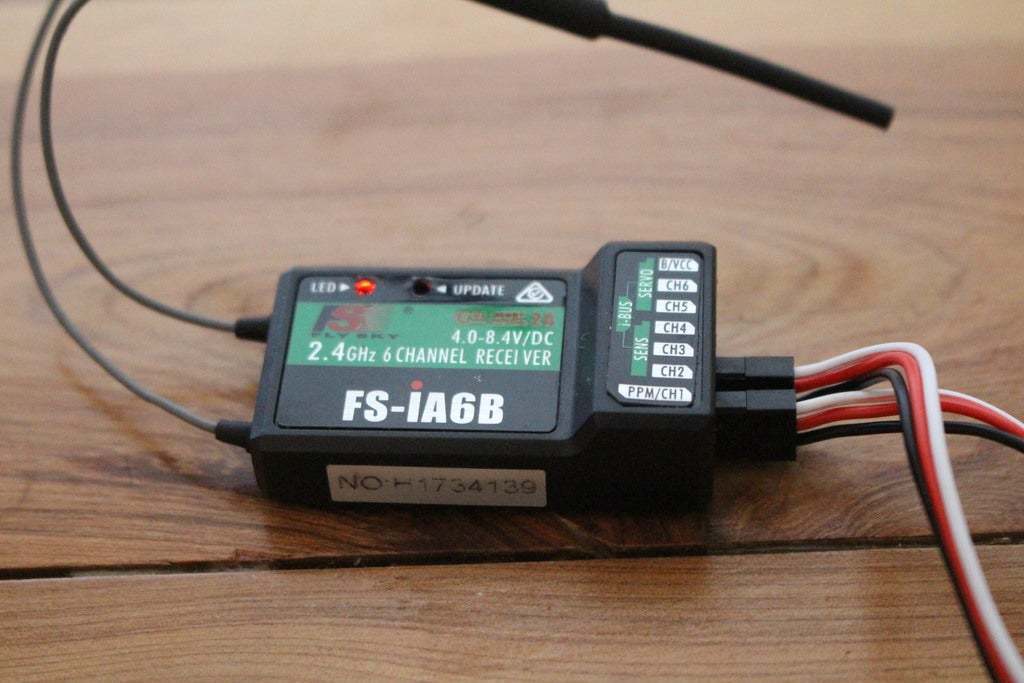

  2. Un récepteur compatible avec votre émetteur J'utilise le récepteur FlySky FS-iA6B également connu sous le nom de Turnigy TGY iA6B

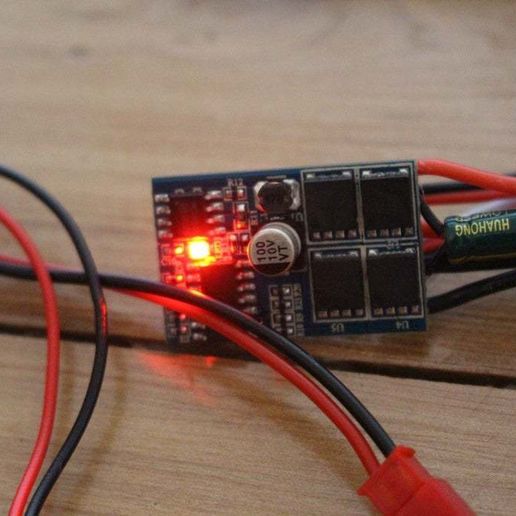

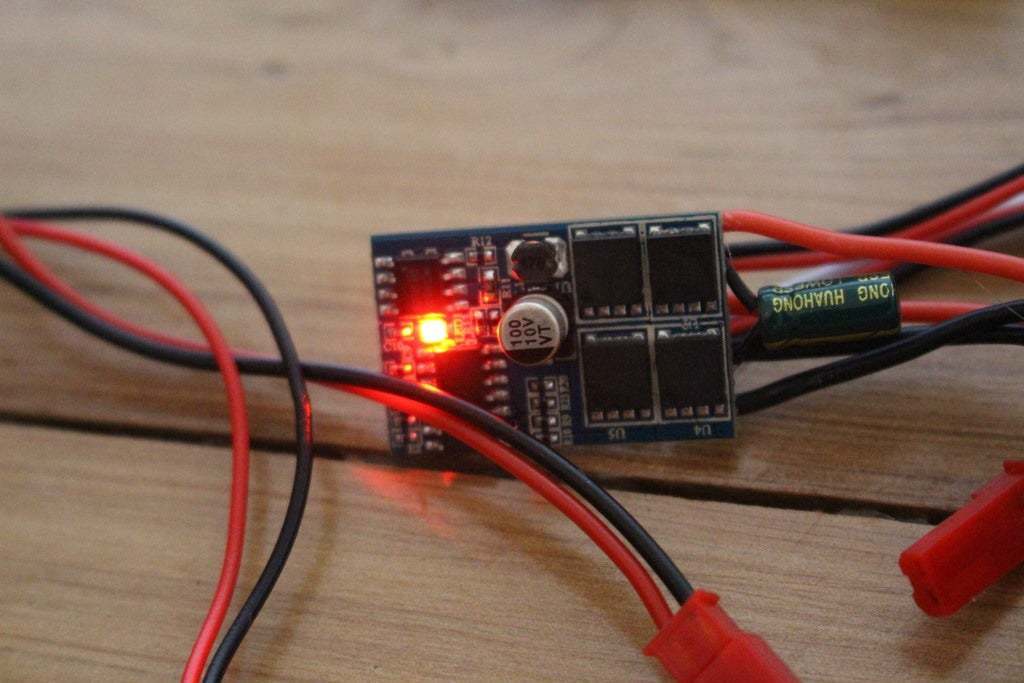

  3. 2 x 10A Car ESC (en avant/en arrière)

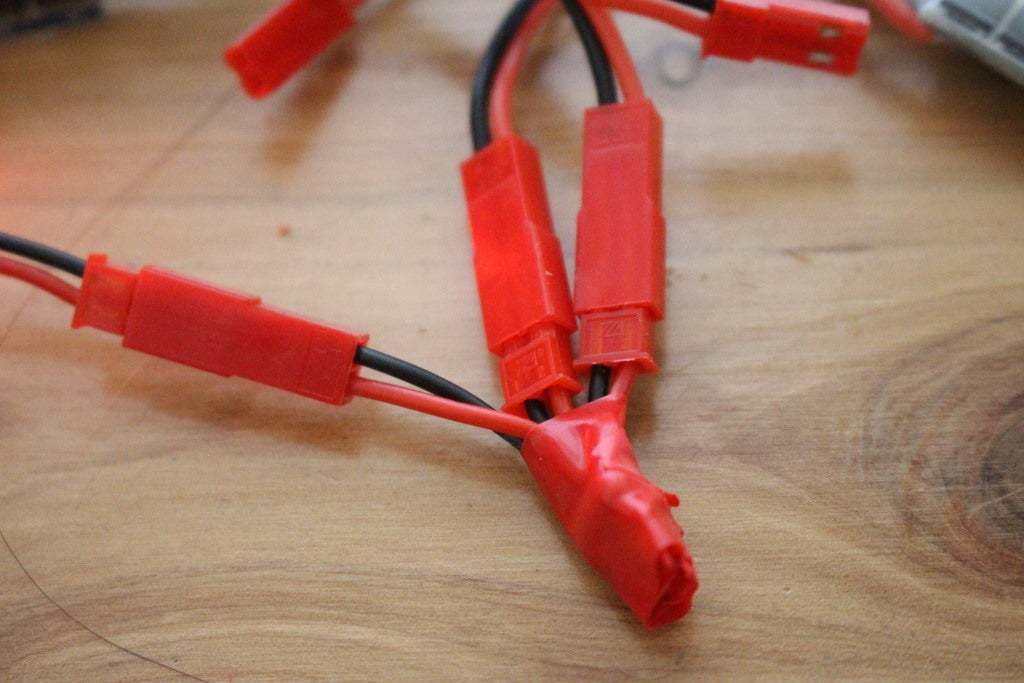

  4. A Mini Power Distribution Board

  5. Ainsi que les Yellow Gear Motors x 2

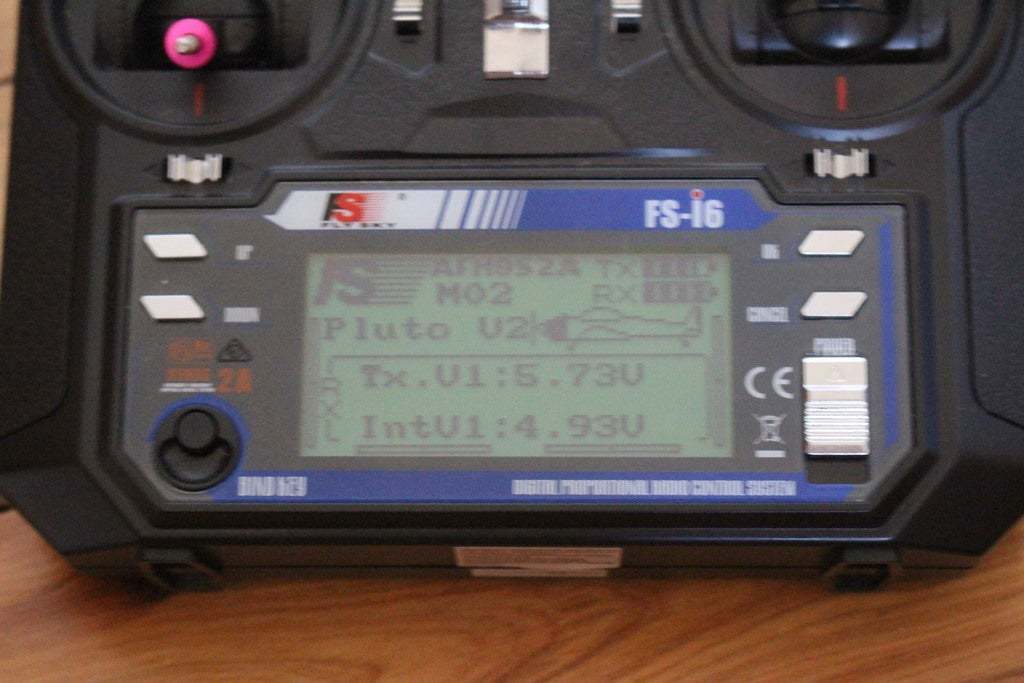

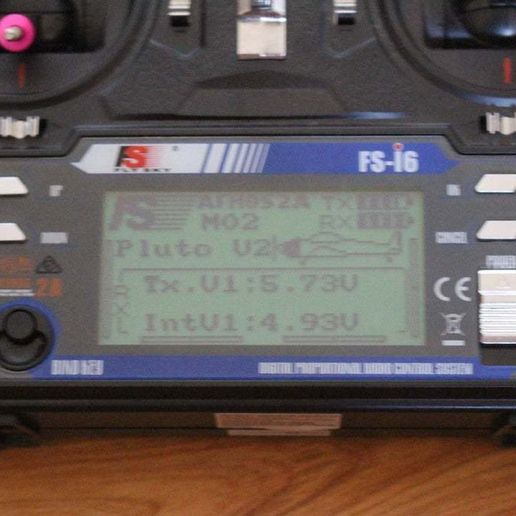

Voici une "transcription" de la vidéo (à venir...) qui montre comment configurer l'émetteur Flysky FS-i6 pour que vous puissiez piloter Pluton avec facilité :

Le tableau ci-dessous indique les modifications nécessaires aux réglages de Mix dans le menu Fonctions de votre émetteur :

| Mix No.|Mix is:|Master Channel:|Slave Channel:|Positive Mix:|Negative Mix:|Offset:|

| ------ | ------ | ------ | ------ | ------ | ------ | ------ |

| 1 | ON | Ch 2 | Ch 4 | 100% | 100% | 0% |

| 2 | ON | Ch 1 | Ch 2 | 0% | -100% | 0% |

| 3 | ON | Ch 1 | Ch 4 | 100% | 0% | 0% |

Dans certains cas, il peut être nécessaire de changer la marche avant et la marche arrière d'un des moteurs du châssis. Cela peut se faire en inversant les fils sur l'un des moteurs, ou en modifiant certains réglages de l'émetteur en allant dans le menu Fonctions Setup de l'émetteur, puis en sélectionnant Reverse et en suivant le tableau ci-dessous pour les modifications nécessaires :

| Ch 1 |Ch 2 |Ch 3 |Ch 4 |Ch 5 |Ch 6 |

| ------ | ------ | ------ | ------ | ------ | ------ |

| Nor | Rev| Nor| Nor| Nor| Nor| Nor| Nor

Nor = Normal, Rev = Inverse

Pièces à imprimer

| Nom de la partie : |No. à imprimer |Couleur |Matériel |Remplissage | Conception originale de nahueltaibo ? |

| ------ | ------ | ------ | ------ | ------ | ------ |

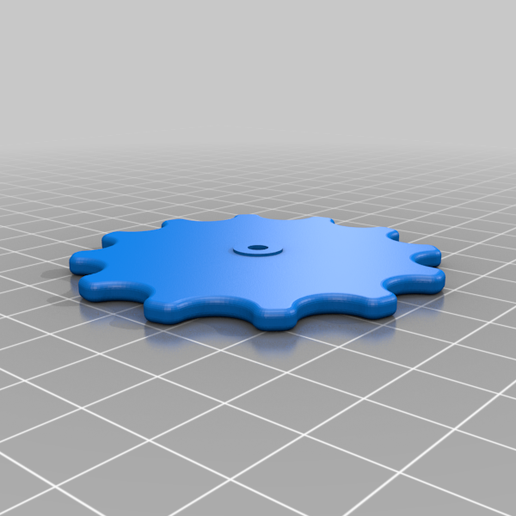

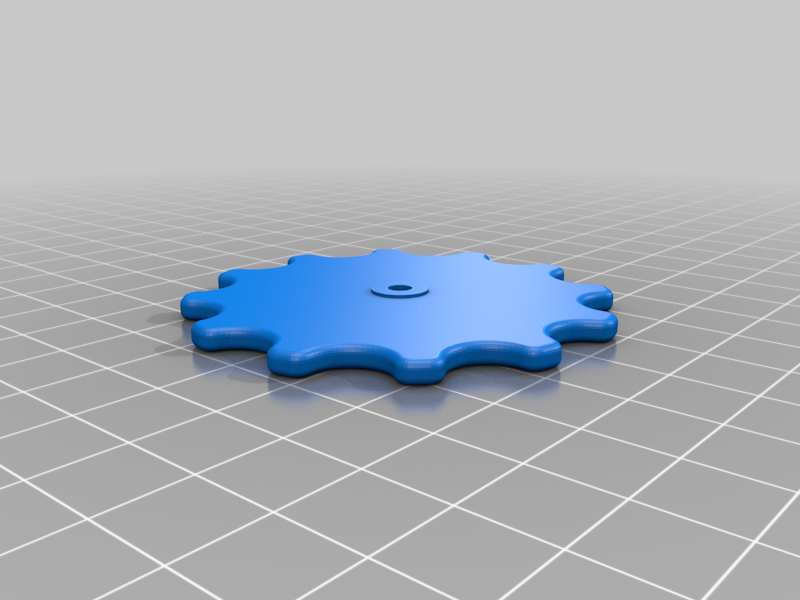

| Nah_WheelSlave_v2.stl | 4 (2 FESOR) | DM | PLA | 25 -50%| Oui|

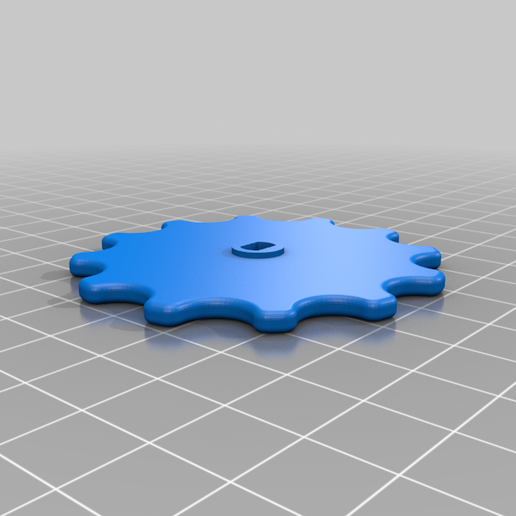

| Nah_WheelDrive_v2.stl | 4 (2 FESOR) | DM | PLA | 25 -50%| Oui|

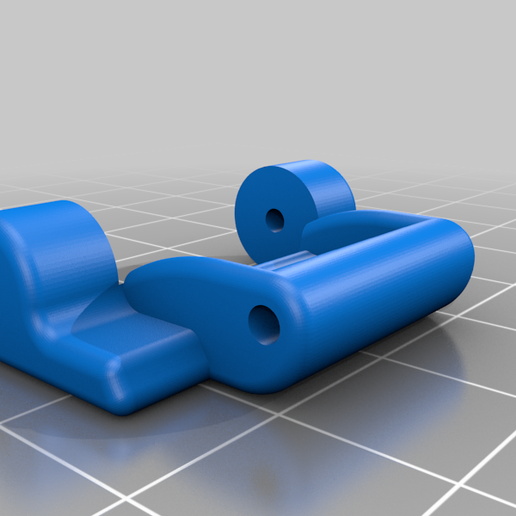

| Nah_Track_v1.stl | 44 | 22 Bleu, 22 Gris | PLA | 50%| Oui|

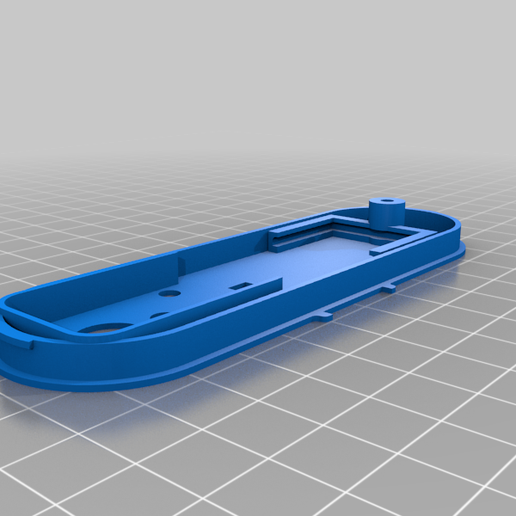

| Nah_MotorMount_A_v2.stl | 2 (1 FESOR) | DM | PLA | 25 - 50%| Oui|

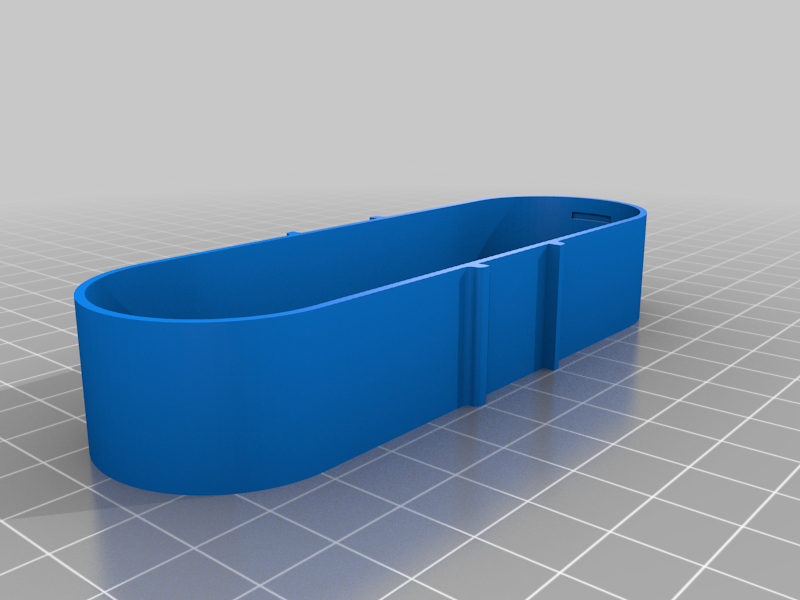

| Nah_MotorMount_B_v2.stl | 2 (1 FESOR) | DM | PLA | 25 - 50%| Oui|

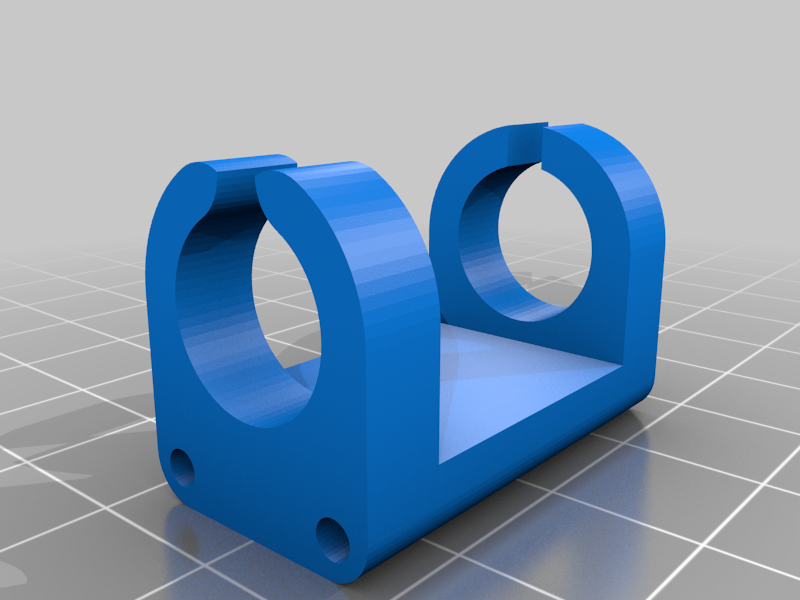

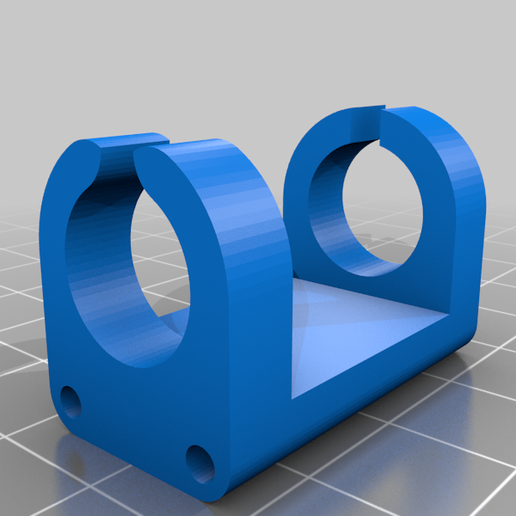

| Nah_Enclosure_C_v2.stl | 4 (2 FESOR) | DM | PLA | 50%| Oui|

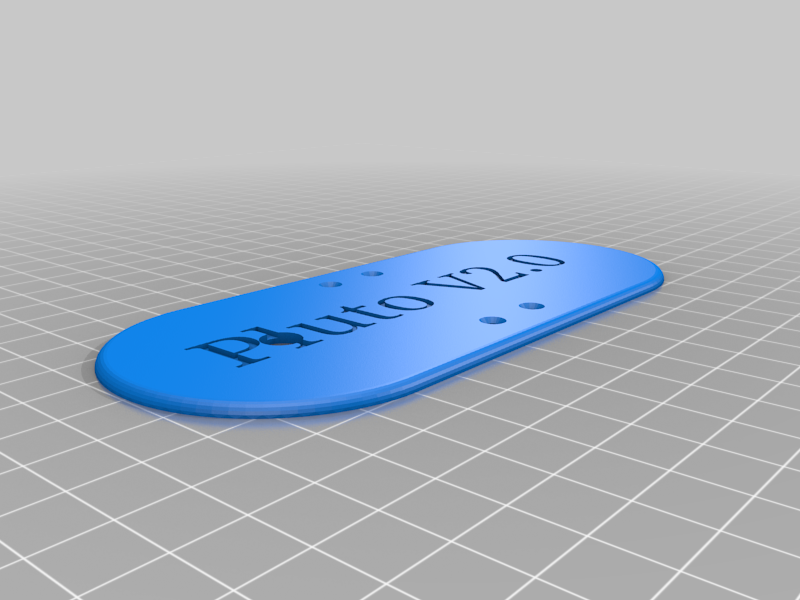

| Enclosure_A_Left_Side.stl | 1 pour le côté gauche du rover | Veuillez consulter la section ci-dessous pour des informations sur les couleurs | PLA | 25 - 50%| Non |

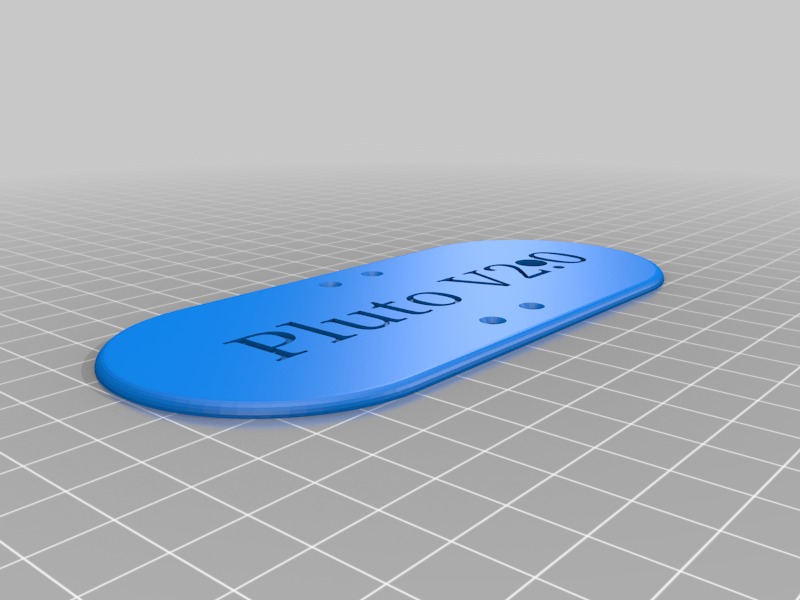

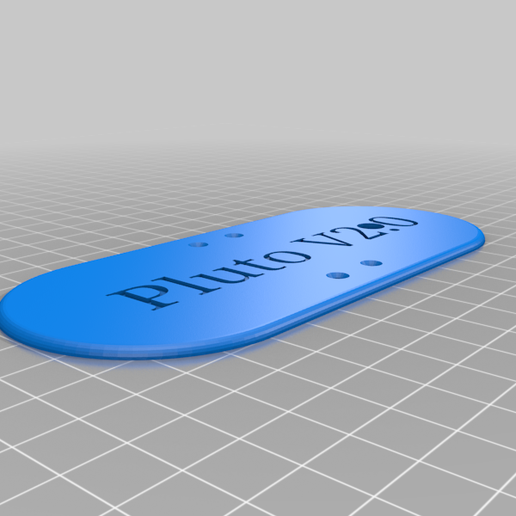

| Enclosure_A_Right_Side.stl | 1 pour le côté droit du rover | Veuillez consulter la section ci-dessous pour des informations sur les couleurs | PLA | 25 - 50%| Non |

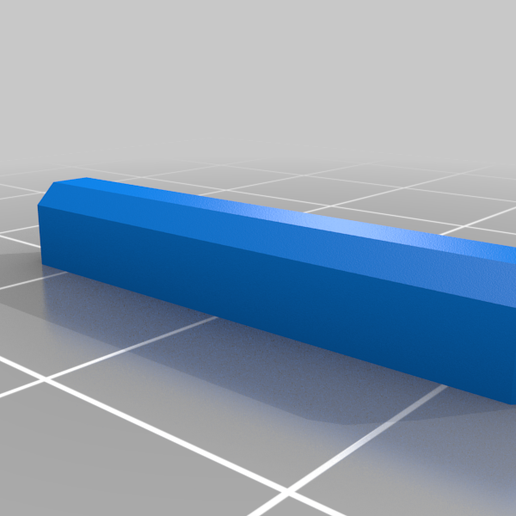

| Track_Grip V2.stl | 44 | Blanc | TPU | 50%| Non |

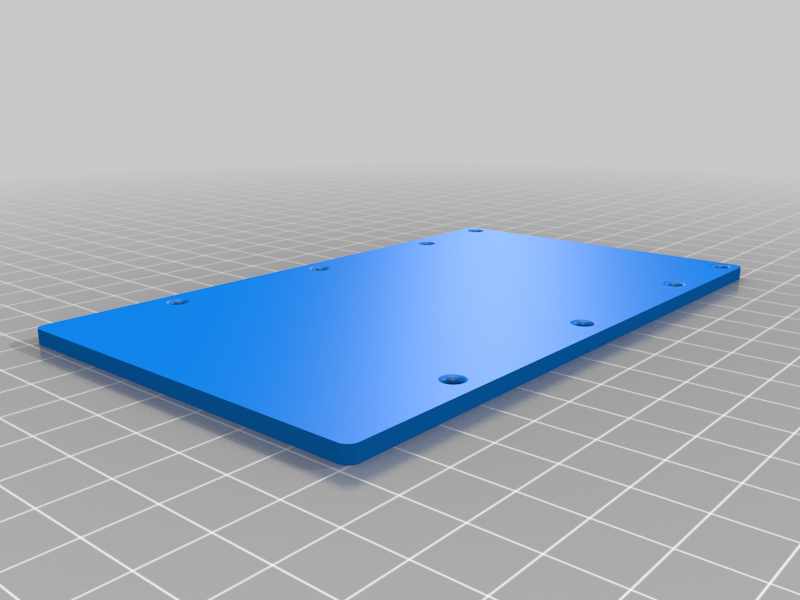

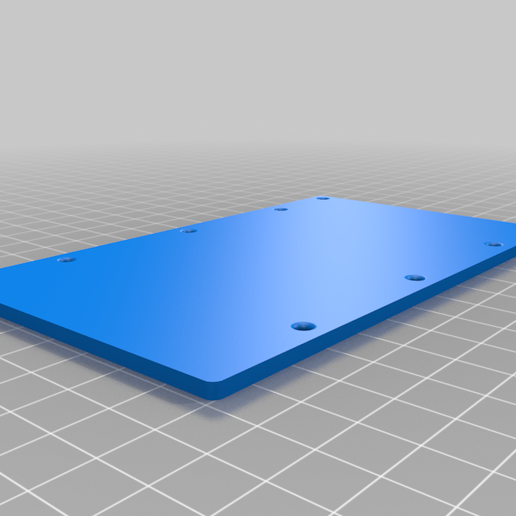

| Rover_Base v3.stl | 1 | Cuivre | PLA | 75%| Non |

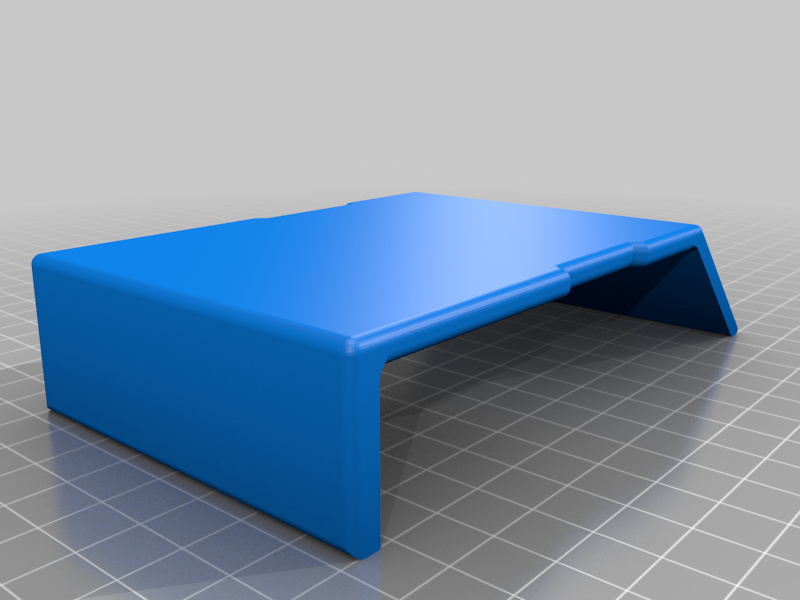

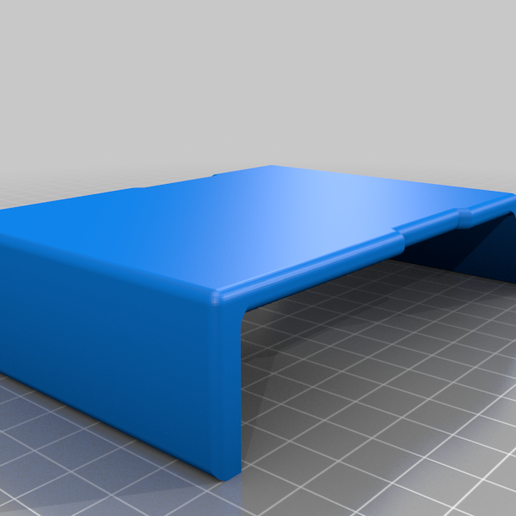

| Rover_Cover V3.0.stl | 1 | Blue | PLA | 75%| No |

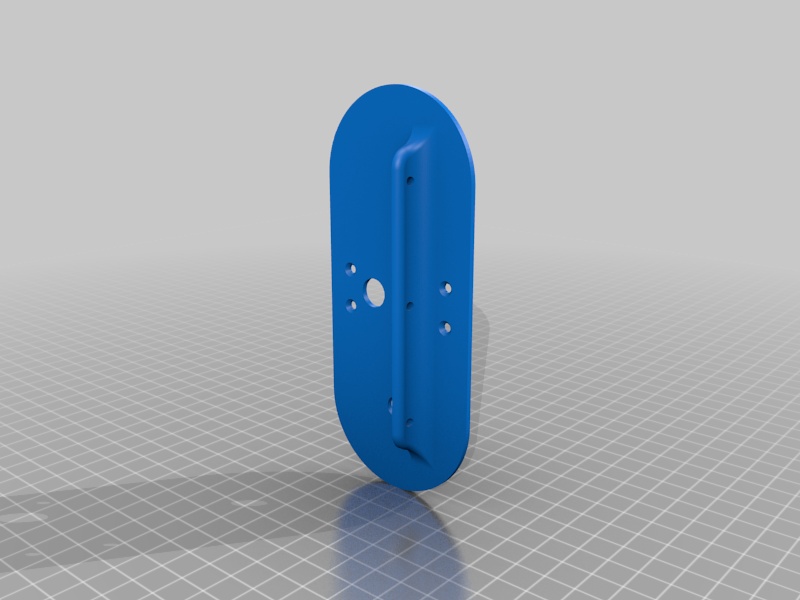

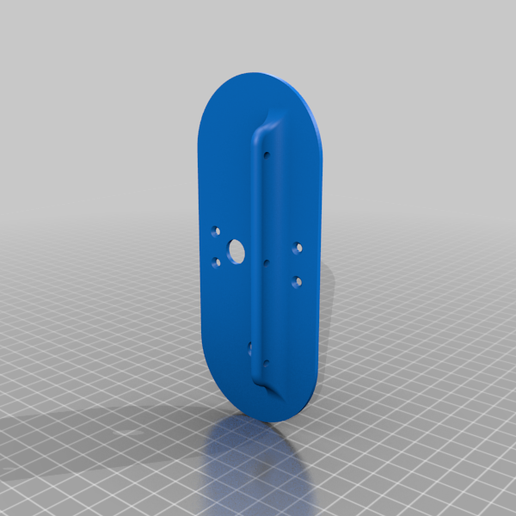

| Modified_MRT_Connector V2.stl | 2 (1 FESOR) | Cuivre | PLA | 75%| Non |

DM = Peu importe

PLA = acide polylactique

FESOR = Pour chaque côté de la voiture

Autres informations

C'est un grand projet pour démontrer à quel point l'impression 3d est géniale et à quoi elle peut servir. Si vous avez des problèmes avec ce projet, veuillez nous en faire part sur cette page. Veuillez me suivre ou me donner un conseil pour que je puisse continuer à concevoir et à créer ces choses pour que vous puissiez les imprimer et les réaliser !

Merci de vérifier mon travail !

Mon site web : https://jidiparts.wordpress.com

Ma chaîne YouTube : https://www.youtube.com/channel/UCyQlOYE4O-wP-cPTB5IszEQ

Vincent Hopf - Jidi Parts

  • Format du fichier 3D : STL
  • Dernière mise à jour : 2020/05/05 à 12h46
  • Date de publication : 2020/04/14 à 14h54
