MeanWell RS-50-5 et Arduino Uno Project Case

Description du modèle 3D

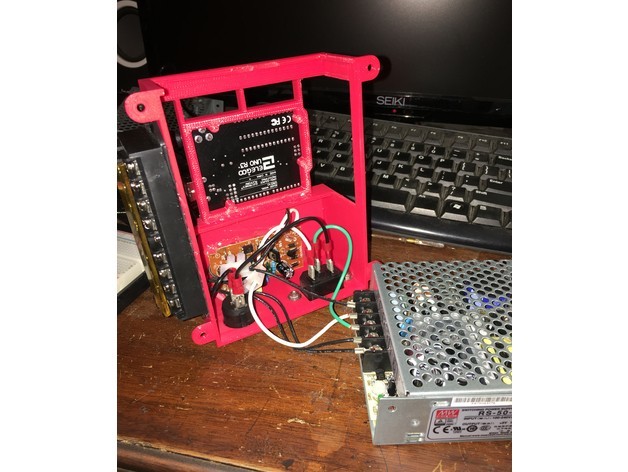

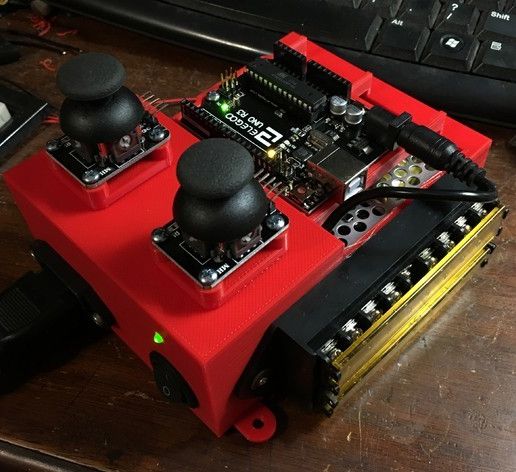

J'avais besoin d'un couvercle pour mon alimentation électrique MeanWell RS-50-5 et j'ai décidé de faire des supports pour toutes les autres parties de mon projet robotique. En plus de l'alimentation électrique, il y aura un Arduino Uno et deux joysticks. Les trous à l'arrière correspondent à une prise IEC320 C14 (comme pour les ordinateurs, les moniteurs, etc.) et un interrupteur à bascule à enclenchement nécessitant un trou de 21 mm.

Il y a une hauteur supplémentaire au-dessus de l'entrée de la fiche et l'interrupteur d'alimentation pour monter les tripes d'une verrue murale de 9v (la mine avait une LED donc j'ai percé un ensemble dans l'étui pour le laisser passer à travers). Ceci permet d'alimenter l'Arduino séparément, et il y a un trou à côté du support Arduino pour y faire passer une fiche DC.

Pour mon utilisation, l'alimentation en courant continu sort de l'alimentation MeanWell et se dirige vers un bus d'alimentation, que j'ai monté sur l'un des côtés.

Ce truc a été fait avec Tinkercad. Modifiez-le en ligne à l'adresse https://www.tinkercad.com/things/iAmgOMFO3du

Paramètres d'impression 3D

Imprimante :

Qidi X-One

Rafts :

Non

Supports :

Oui

Résolution :

0.200

Remplissage :

100%

Notes :

Oui, vous aurez besoin d'un grand nombre de mesures de soutien.

  • Format du fichier 3D : STL

Mots-clefs

Créateur

Abonnés Abonnements 0
Téléchargements 1031

I design and print stuff for my kids. I hope yours will enjoy them too!

License

CC BY NC SA
