Manfrotto RC2 à fixation rapide - Adaptateur GoPro Hero 3

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 1,0k vues
  • 1 j'aime
  • 18 téléchargements

Description du modèle 3D

La combinaison du bloc de fixation rapide Manfrotto RC2 et du support plat GoPro Hero 3 permet de fixer facilement la caméra GoPro Hero 3 à de nombreux trépieds Manfrotto.

Fichier Solidworks inclus.

C'est le remix de 2 designs créés par d'autres personnes :

  1. Manfrotto 323 RC2 Quick Release par Bob Jenney https://grabcad.com/library/manfrotto-323-rc2-quick-release

  2. GoPro Flat Mount par JonDanielsRacing

http://www.thingiverse.com/thing:114571

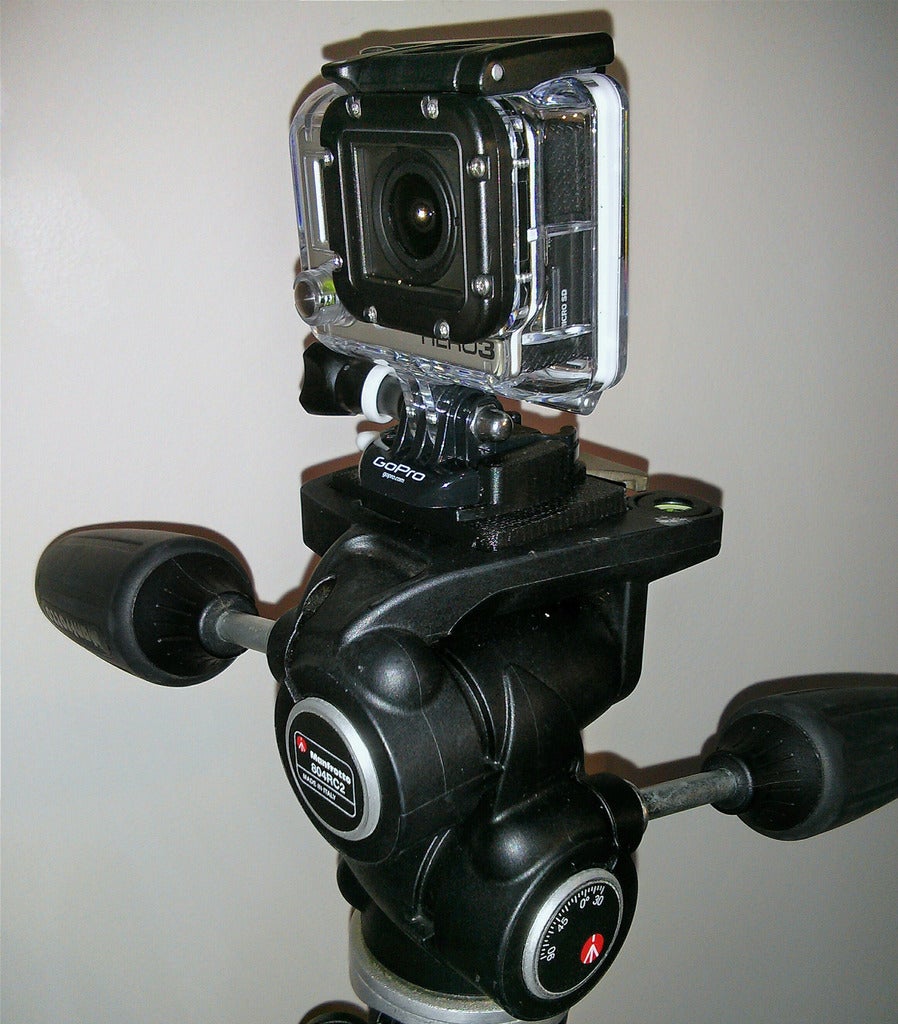

Convient à mon Manfrotto 804 RC2 comme un charme.

Testé sur Replicator 2x.

Imprimé à 0,2 mm avec 60% de remplissage et 4 coques en double extrusion avec supports HIPS et MW 2.4.1 (excellente manipulation des supports).

A également eu besoin de Pacman Helper Disk V2 (avant midniteandy) pour éviter de soulever les coins. http://www.thingiverse.com/thing:112436

NB. J'ai légèrement redimensionné le bloc d'attache rapide d'origine pour créer un ajustement parfait. Je recommande également un bain de vapeur d'acétone de 10 à 15 minutes (à 80 degrés C) pour ajouter de la force et du poli.

Paramètres d'impression 3D

Testé sur Replicator 2x.

Imprimé à 0,2 mm avec 60% de remplissage et 4 coques en double extrusion avec supports HIPS et MW 2.4.1 (excellente manipulation des supports).

A également eu besoin de Pacman Helper Disk V2 (avant midniteandy) pour empêcher le soulèvement des coins). http://www.thingiverse.com/thing:112436

NB. J'ai légèrement redimensionné le bloc de blocage rapide original pour créer un ajustement plus serré. Je recommande également un bain de vapeur d'acétone de 10 à 15 minutes (à 80 degrés C) pour ajouter de la force et du poli.

  • Format du fichier 3D : STL

Mots-clefs

Créateur

License

CC BY SA
