Amélioré ! iPhone Gear Case avec mécanisme de Genève

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 2,1k vues
  • 2 j'aimes
  • 87 téléchargements

Description du modèle 3D

Pour iPhone 4/4s

Il s'agit d'une version de l'iPhone Gear Case que j'ai entièrement conçu et dessiné moi-même. Il est beaucoup plus facile à imprimer que le premier boîtier, tout en étant plus solide et mieux adapté. Les zones sous les boutons et les curseurs ont été enlevées pour faciliter leur utilisation, et une découpe a été faite autour du port casque pour que les prises plus grandes s'adaptent sans avoir à retirer le boîtier. Les bords du boîtier sont également assez hauts pour empêcher l'écran de se toucher lorsqu'il est placé face vers le bas. J'ai ajouté un biseau sur les rebords qui maintiennent le boîtier sur le téléphone, ce qui rend l'impression du boîtier très facile sans support.

Voici une vidéo des engrenages en action

http://www.youtube.com/watch?v=lWJ5edtyhjU

http://www.flickr.com/photos/quentint/8587604437/

J'ai eu l'idée de Geneva Mechanism de jessed, et j'ai utilisé le générateur d'engrenages Solidworks de msruggles pour créer les profils d'engrenages.

Paramètres d'impression 3D

  1. Imprimez une de chaque pièce, à l'exception de la broche 3x2.75mm, dont vous aurez besoin de deux.

Imprimez la coque et le faîte du boîtier avec une hauteur de couche de 0,1 mm, sans support, et des périmètres simples. Il y a un léger biseau sur les rebords qui maintiennent le boîtier sur le téléphone, ce qui le rend imprimable sans support. Le biseau ne fonctionnera que si la hauteur des couches est suffisamment faible. Vous voudrez peut-être augmenter l'échelle de 1 % pour tenir compte du rétrécissement de l'affaire.

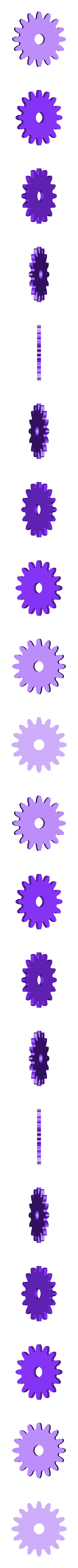

Imprimer les engrenages avec des hauteurs de couche plus élevées et des périmètres simples, j'ai utilisé 0,25 mm.

Idéalement, imprimez les broches à l'aide d'un ventilateur. Les hauteurs de couche inférieures fonctionnent mieux pour la force, mais tout devrait fonctionner.

  1. Collez l'arête du boîtier sur l'arrière de la coque du boîtier, en vous assurant qu'elle est bien alignée et que les goupilles sont toujours en place. Vous pouvez utiliser de l'acétone ou de la super colle pour cela.

  2. Poncez un peu les faces de l'engrenage pour vous assurer qu'elles peuvent tourner en douceur contre le boîtier.

  3. Fixez les engrenages en serrant les goupilles dans leurs trous correspondants. Regardez les photos pour l'emplacement de l'engrenage. Une fois que vous êtes satisfait du fonctionnement de l'étui, retournez-le et appliquez une noisette de colle sur chaque goupille qui le fixe à l'étui. J'ai vaporisé les engrenages avec un peu de silicone CRC Heavy Duty Silicone, et cela a fait tourner les engrenages sans effort.

  • Format du fichier 3D : STL
  • Date de publication : 2018/11/14 à 15h34

Mots-clefs

Créateur

Designs 22
Téléchargés 1,4k
Abonnés 8

License

CC BY NC SA
