Voici l'étui double action à ressort.
Vous aurez besoin des matériaux suivants :
-Vis à tête fraisée M3 de 8 mm de long (qté 5)
-Vis à tête fraisée M3 de 12 mm de longueur (qté 6)
-Vis à tête fraisée M3 de 18 mm de longueur (qté 4)
-Vis à tête fraisée M3 de 25 mm de long (qté 1)
-Vis à tête fraisée M3 de 30 mm de long (qqt.1)
-Vis à tête cylindrique à six pans creux M3 de 5 mm de long (qté 2)

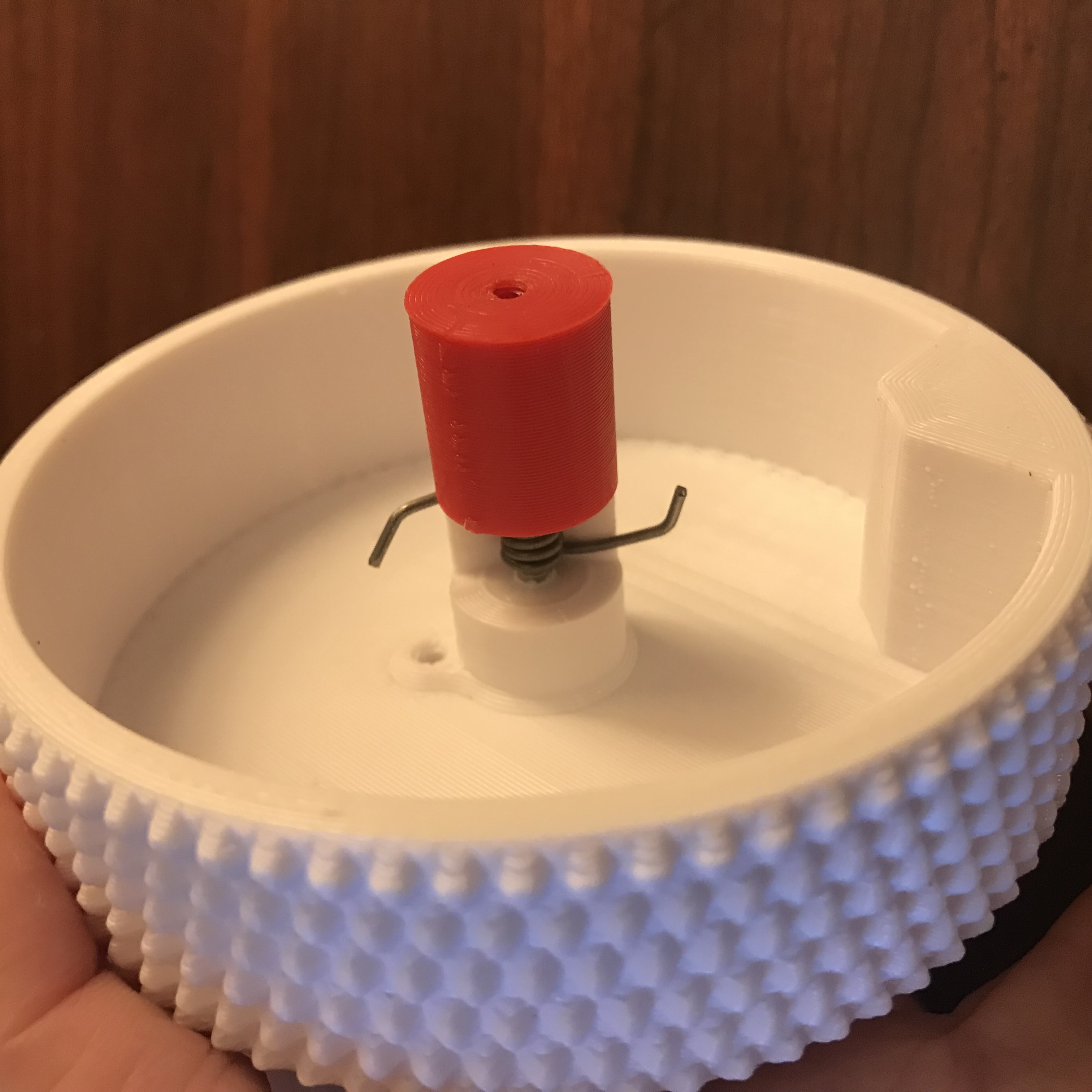

Dimensions du ressort de torsion :
Fil de 0.041" de diamètre x 6 tours x 180deg. (pour l'action de la porte principale, j'ai légèrement plié les extrémités pour réduire la résistance des composants mobiles, il peut être utilisé à gauche ou à droite) (QTÉ.1)
0.021" Diamètre du fil x 4 tours x 180deg. (vous aurez besoin d'une main gauche et d'une main droite pour les deux loquets).
J'ai inclus les mêmes blocs d'enroulement de ressorts de torsion que j'ai utilisés dans mes précédentes conceptions. Si vous voulez une explication plus détaillée de la façon de les utiliser, je vous suggère de regarder la description de mon Spring Loaded Caliper Case Build.
La plus grande partie est le boîtier principal à environ 175mm de hauteur, la plupart des imprimantes devraient être en mesure d'imprimer toutes les parties.
Dans le téléchargement, j'ai inclus un pdf avec les tailles et les placements des vis.
Bonne impression !
UPDATE 10/9/21 - Ajouté "Catch Mechanism Insert 2" aux téléchargements, à utiliser à la place de "Catch Mechanism Insert" pour une force supplémentaire sur l'action de fermeture.
Paramètres d’impression 3D
Imprimé avec une hauteur de couche de 0,3 mm en PETG, mais je suis sûr que vous pourriez vous en sortir avec du PLA.
Aucun support nécessaire pour aucune des pièces.
Informations sur le fichier 3D
- Numéro du design: 538323
-
Format du design 3D : PDF, STEP et STL Détails du dossier Fermer
- Bottom Twist Cap.stl
- Catch Mechansim Insert 2.stl
- Catch Mechansim Insert.stl
- Door.stl
- Double Action Spring Loaded Twist Case Assembly.step
- Latch Left.stl
- Latch Right.stl
- Main Housing.stl
- Middle Plate.stl
- Return Spring Riser.stl
- Screw Stuff.pdf
- Threaded Spacer.stl
- Top Adapter Plate.stl
- Top.stl
- Torsion Spring Winding Blocks.stl
- Dernière mise à jour : 2021-10-09 à 19h24
- Date de publication : 2021-10-08 à 12h58
