Kit de verrouillage de permutation personnalisable (verrouillage à combinaison)

?
Qualité de la création : 4,9/5 (7 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 👁 31,3k vues
  • 108 j’aimes
  • 2,1k téléchargements

Description du modèle 3D

Lorsque je conçois un modèle fonctionnel comme celui-ci, Autodesk Fusion 360 est mon logiciel de CAO par excellence - la précision dimensionnelle et les caractéristiques mécaniques que vous pouvez obtenir sont imbattables. Get it here! (affiliate links)

On les appelle généralement des serrures à combinaison, mais les chiffres que vous devez entrer sont en fait une permutation - l'ordre des chiffres est important !

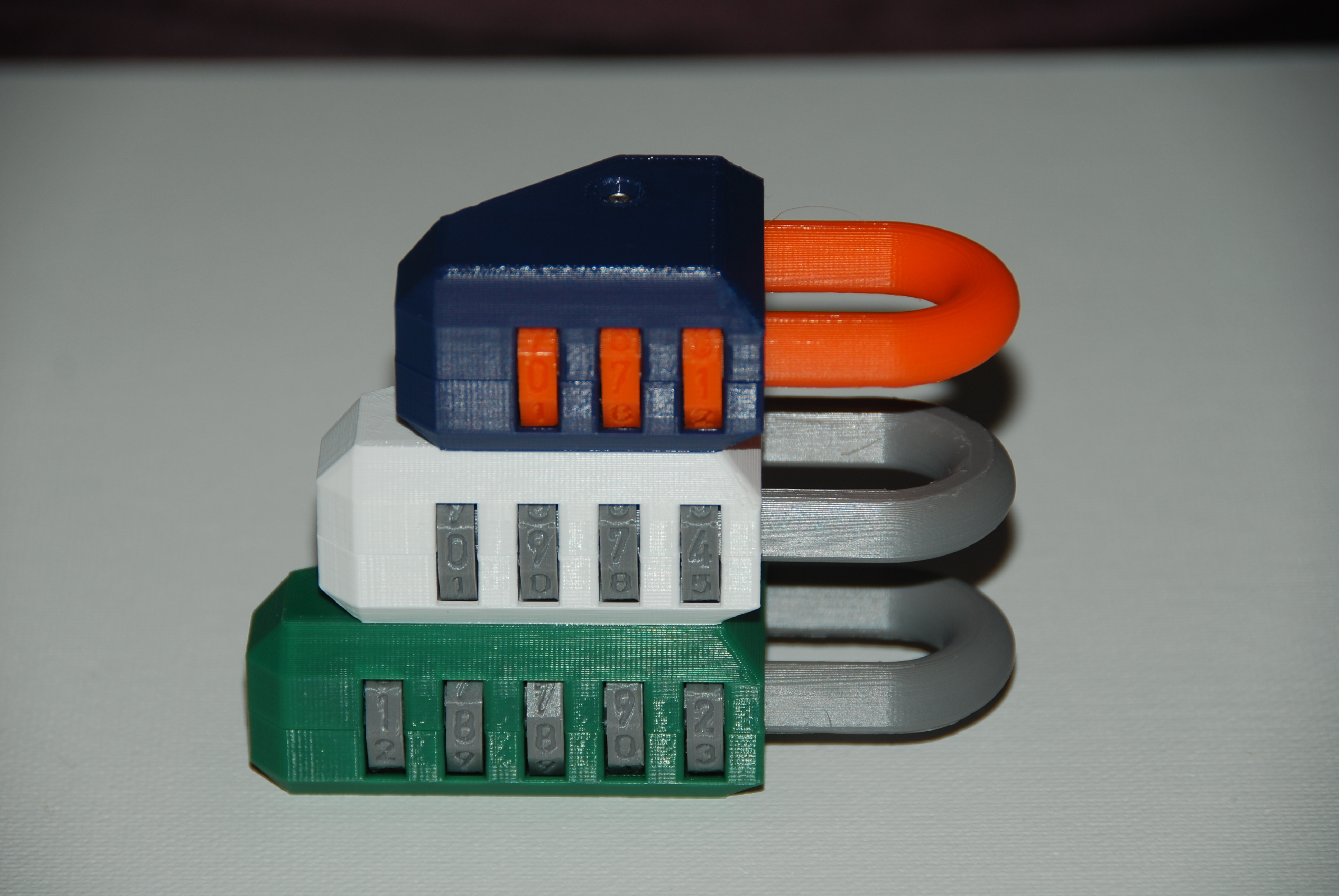

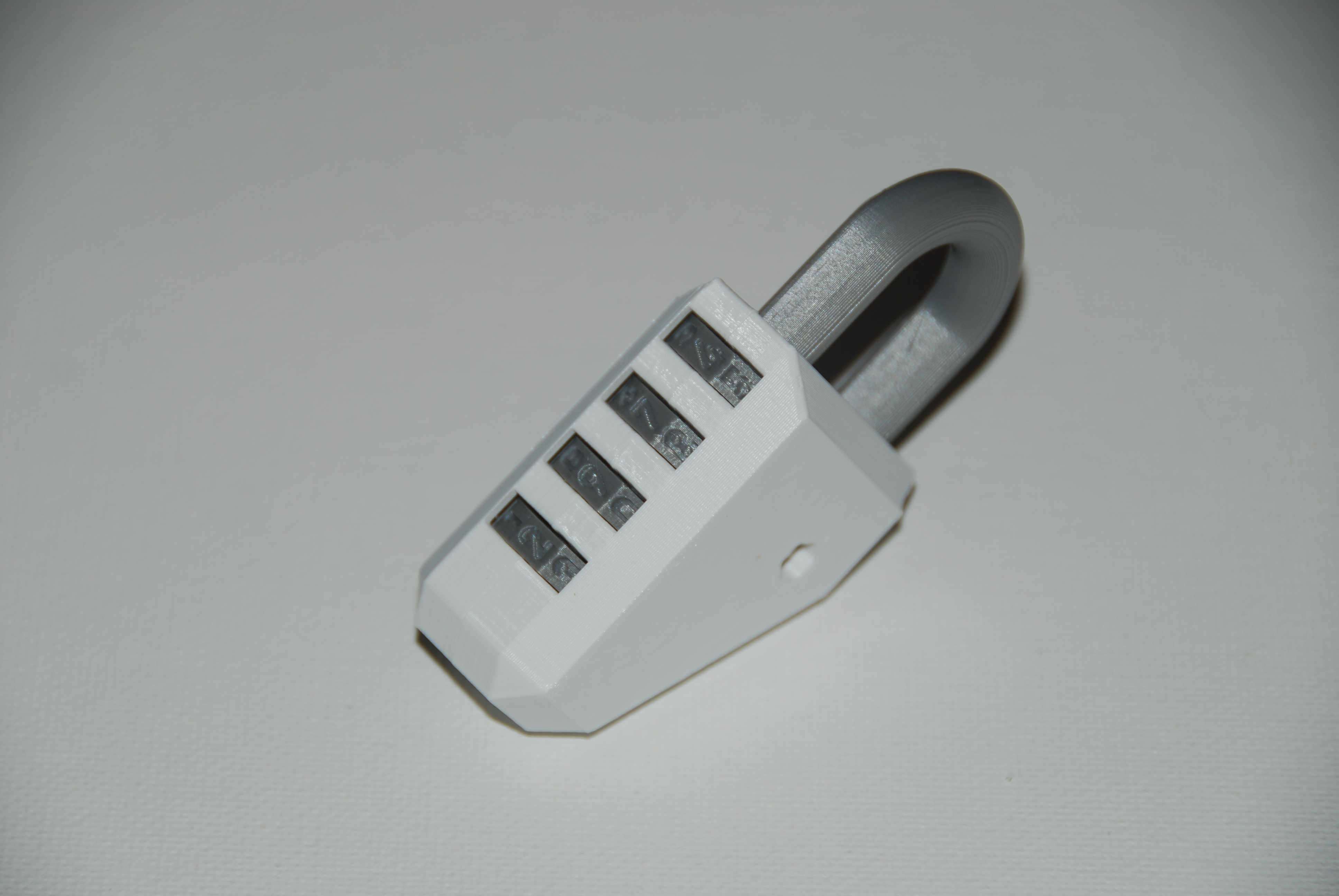

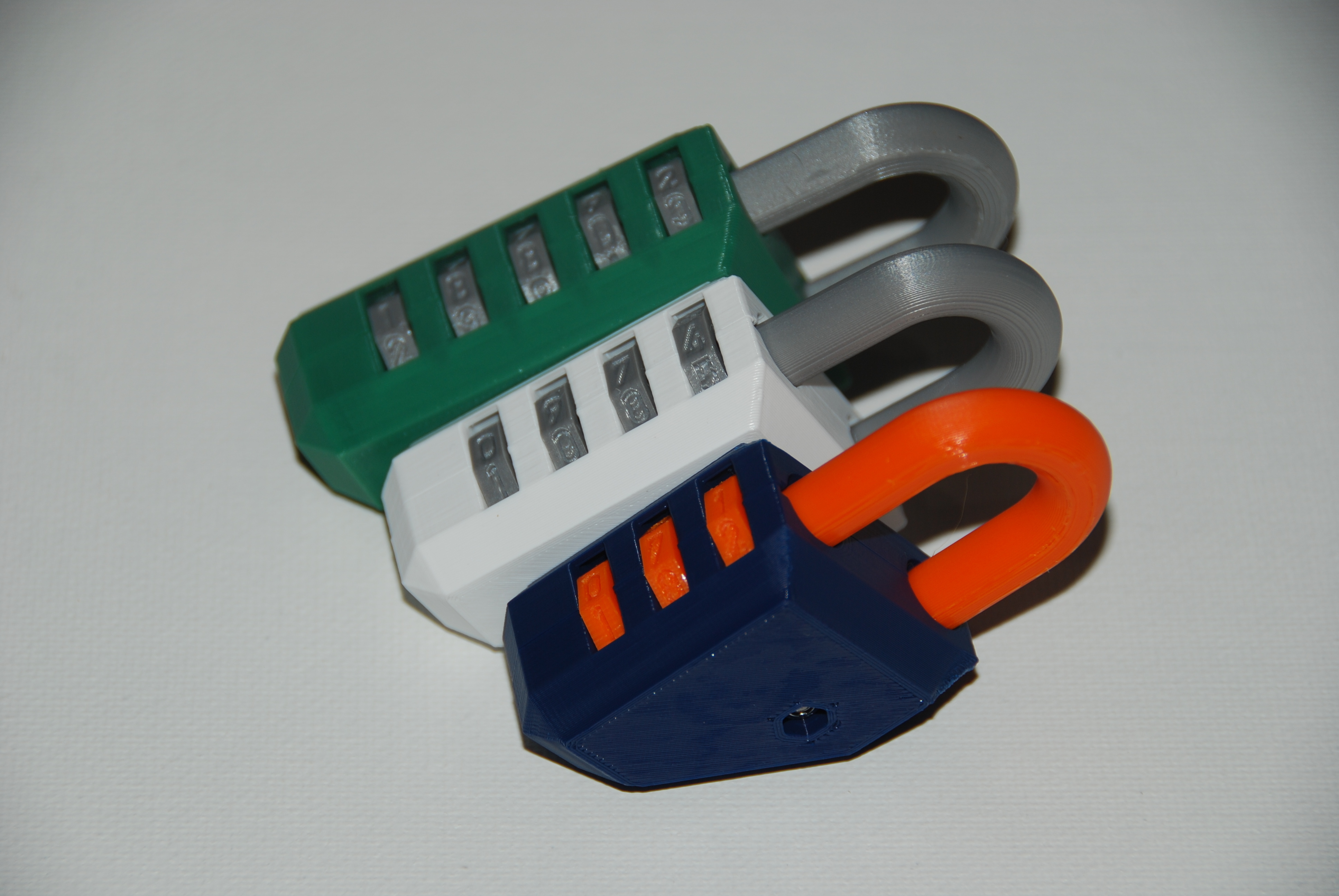

Pour créer votre propre serrure à permutation/combinaison personnalisée, choisissez d'abord une taille (code à 3, 4 ou 5 chiffres) et la permutation réelle que vous souhaitez utiliser (par exemple, pour une serrure à 3 chiffres, 2-7-4).

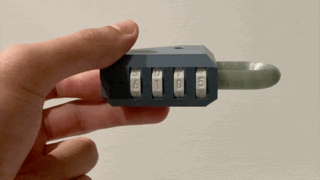

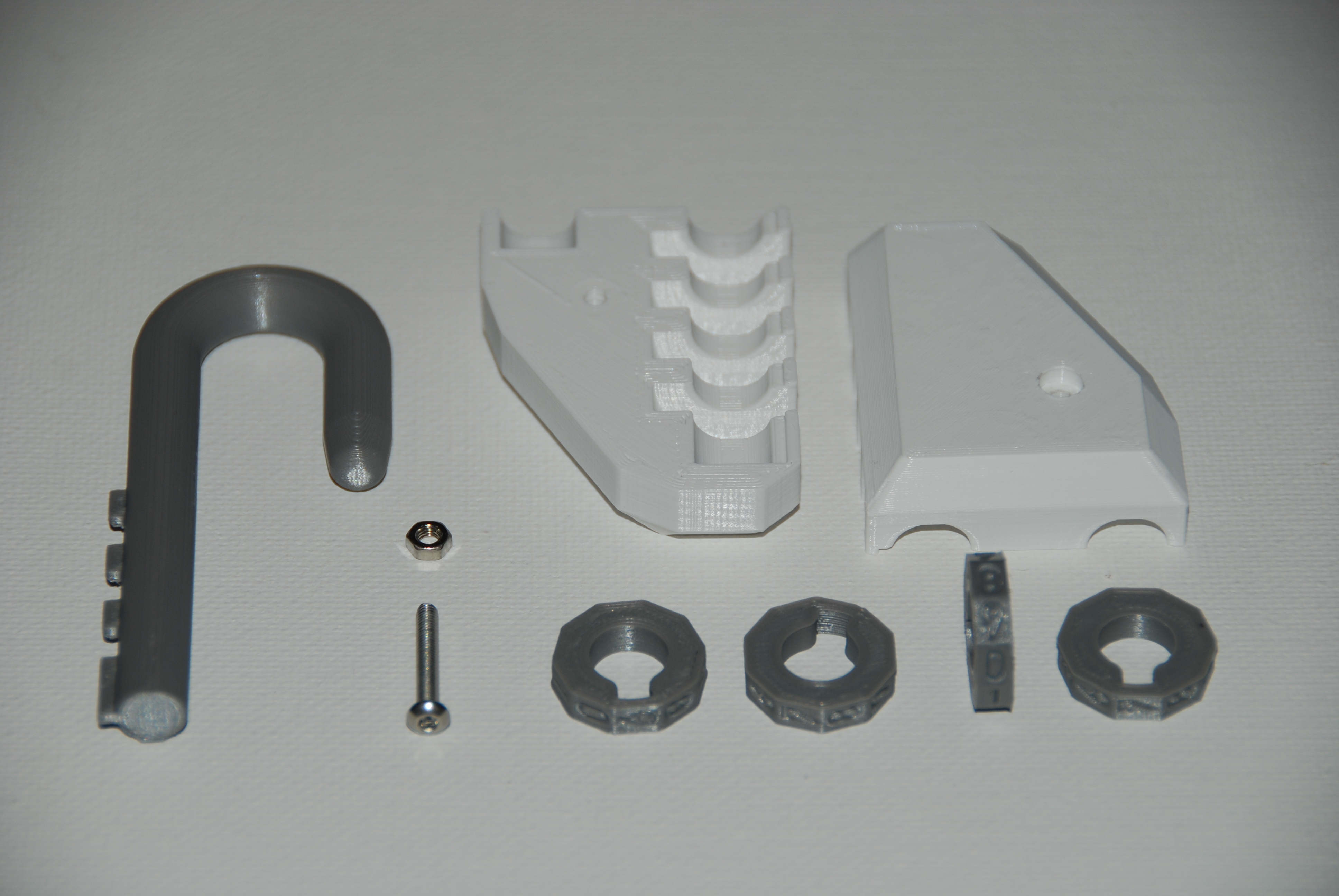

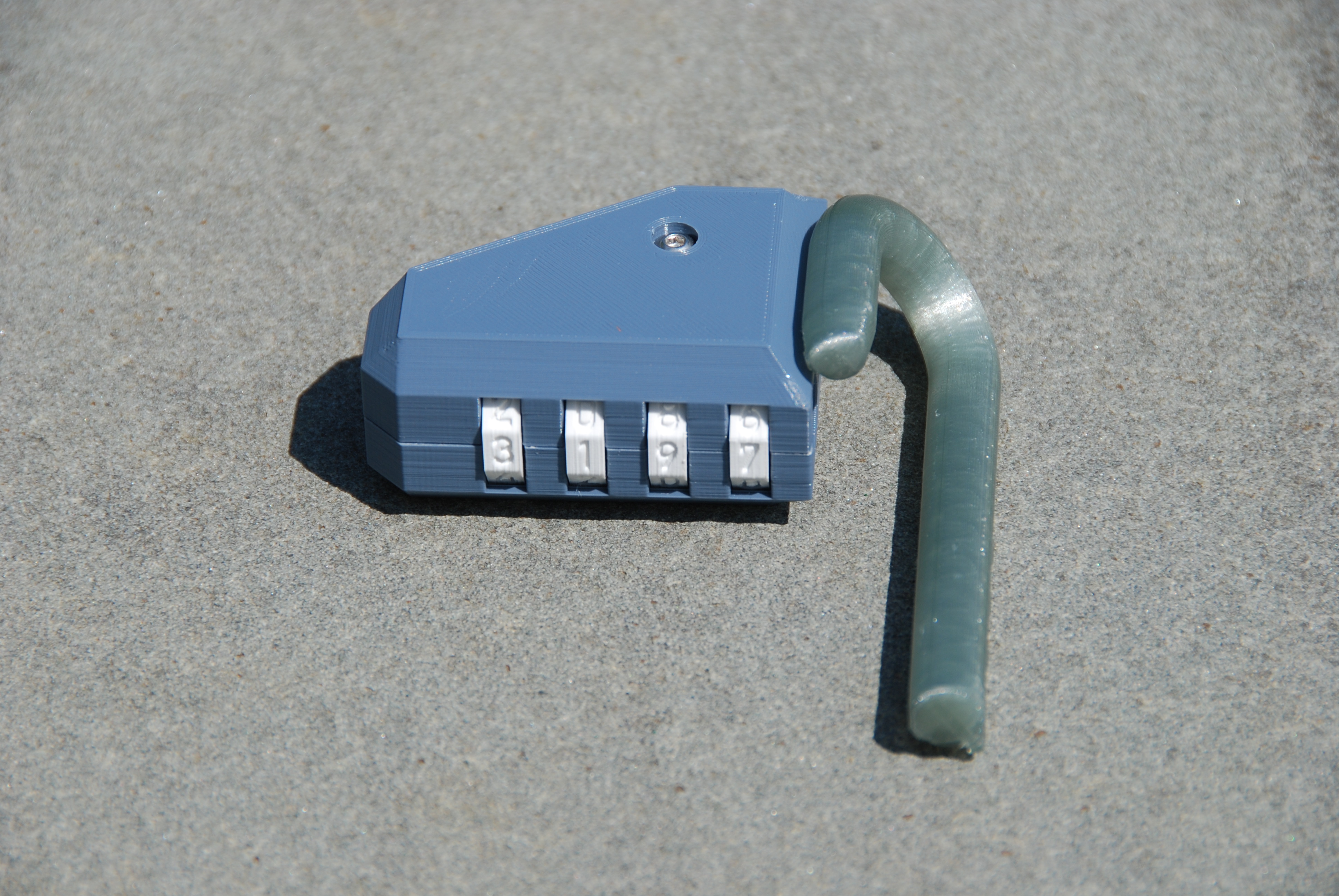

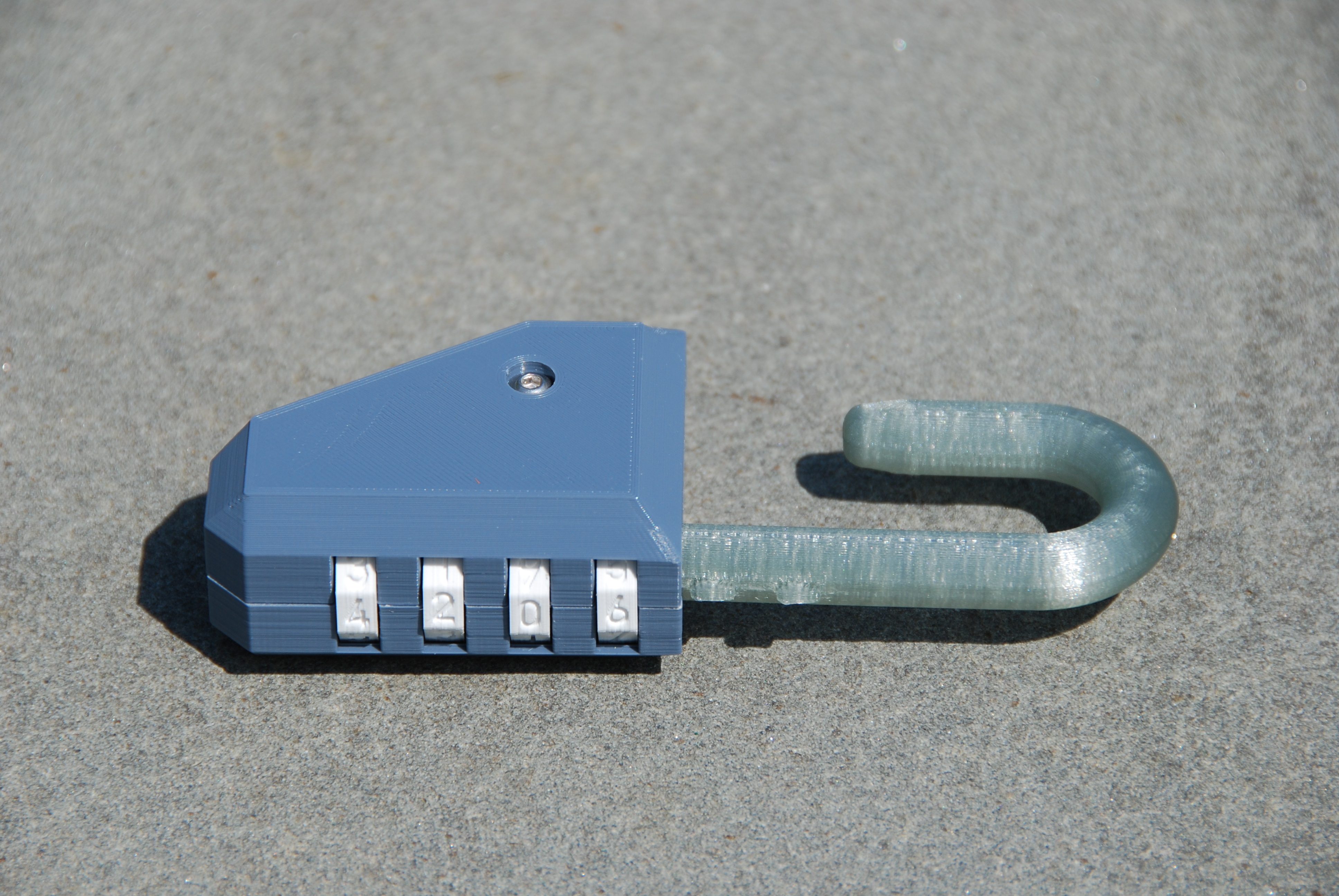

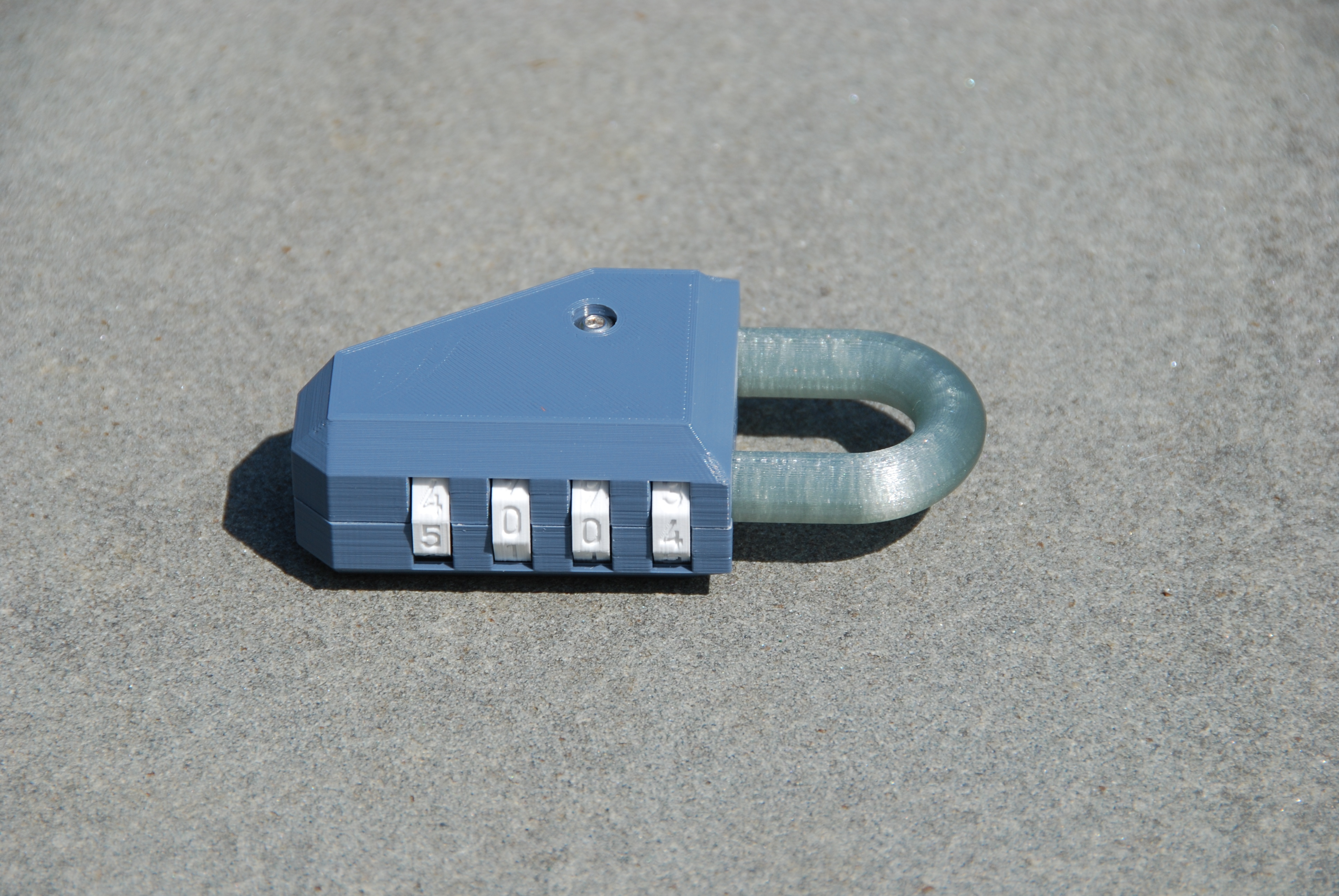

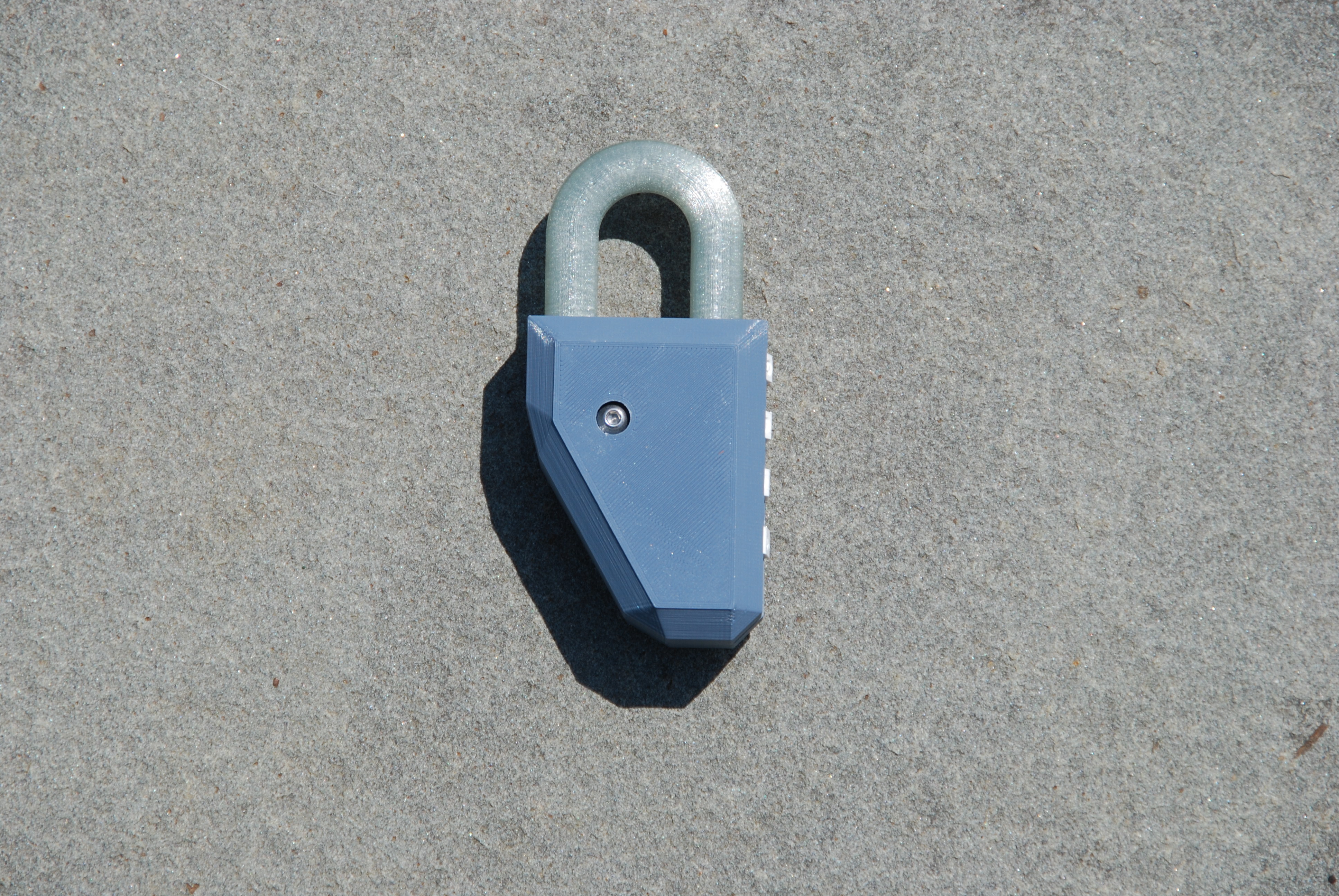

À partir des fichiers, imprimez un (1) de chaque côté du haut, du bas et du crochet de la taille que vous avez choisie, ainsi que les roues pour les numéros que vous voulez. Insérez les roues dans les fentes, placez les deux moitiés l'une sur l'autre et fixez-les avec un boulon et un écrou M3x20 ou de la super-colle (veillez à ne pas mettre de colle sur les roues, sinon vous ne pourrez pas les faire tourner !) ). Le boulon et la colle constituent le verrouillage le plus solide. Lorsque vous tournez chaque roue de manière à ce que les chiffres de la permutation que vous avez choisie soient orientés vers l'extérieur, vous pourrez faire glisser le crochet dans l'assemblage ; une fois qu'il est complètement rentré, changez les chiffres de manière à ce qu'ils ne correspondent pas à votre permutation et le verrou sera sécurisé. N'oubliez pas qu'il est en plastique : cela ne suffit probablement pas à protéger les objets de valeur, mais si vous utilisez du PETG ou un autre plastique résistant, il sera assez difficile de le casser.

C'est tout ! Faites-en autant que vous voulez, dans des tailles différentes. Merci de nous faire part de vos commentaires ou de vos résultats.


Paramètres d'impression 3D

Supports nécessaires pour les fichiers _top et _bottom et pour le crochet. Augmenter les remplissages et les périmètres (sauf pour les roues) pour obtenir un produit final plus solide.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • 3Bottom.stl
    • 3Hook.stl
    • 3Top.stl
    • 4Bottom.stl
    • 4Hook.stl
    • 4Top.stl
    • 5Bottom.stl
    • 5Hook.stl
    • 5Top.stl
    • Wheel0.stl
    • Wheel1.stl
    • Wheel2.stl
    • Wheel3.stl
    • Wheel4.stl
    • Wheel5.stl
    • Wheel6.stl
    • Wheel7.stl
    • Wheel8.stl
    • Wheel9.stl

    En savoir plus sur les formats

  • Dernière mise à jour : 2021/03/09 à 3h11
  • Date de publication : 2020/07/29 à 18h33

Copyright

©

Mots-clefs

Créateur

Designs 19
Téléchargés 3,3k
Abonné·es 39

Hey! Welcome to my page. I'm a full-time college student who designs models for 3D printing in my spare time. I generally focus on functional objects that take advantage of the unique capabilities of 3D printing, but sometimes I design things just for fun.

3D PRINTING & SUSTAINABILITY: I developed a website to translate industry research on sustainable 3D printing into knowledge and actions for hobbyists and makers like you! Check it out to learn more and to make an actionable plan for more sustainable 3D printing.

Page traduite par traduction automatique. Voir la version originale.
Vous rencontrez un souci avec ce design ? Signaler un problème

Meilleures ventes de la catégorie Gadget


Ajouter un commentaire

2 commentaires

I would suggest 30-35% for the casing, 50-60% for the hook, and 100% for the wheels. I've found that this gives the best combination of strength, weight, and appearance. If you really want it to be strong, you can increase the first two percentages (and use super glue as well as a bolt to hold it together). In terms of pattern, gyroid is my go-to since it looks cool and has good strength.

What infill do you suggest ?
