Anycubic VYPER, nouveau Spoolholder ,Ender 3 tous modèles, Doble Holder.

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 1,3k vues
  • 1 j’aime
  • 14 téléchargements

Description du modèle 3D

Hallo CULTS-Members, hier nun eine neue Lösung für den schlechten Spool-Holder beim neuen ANYCUBIC VYPER Drucker.

Egalement disponible sur tous les modèles Ender3. Einziger Nachteil : Ender3 hat nur 200x200 bis 220 bis 200 mm.

Druckfläche. Dafür ist der Arm zu lang. Vielleicht hat ein Freund einen größeren Drucker.

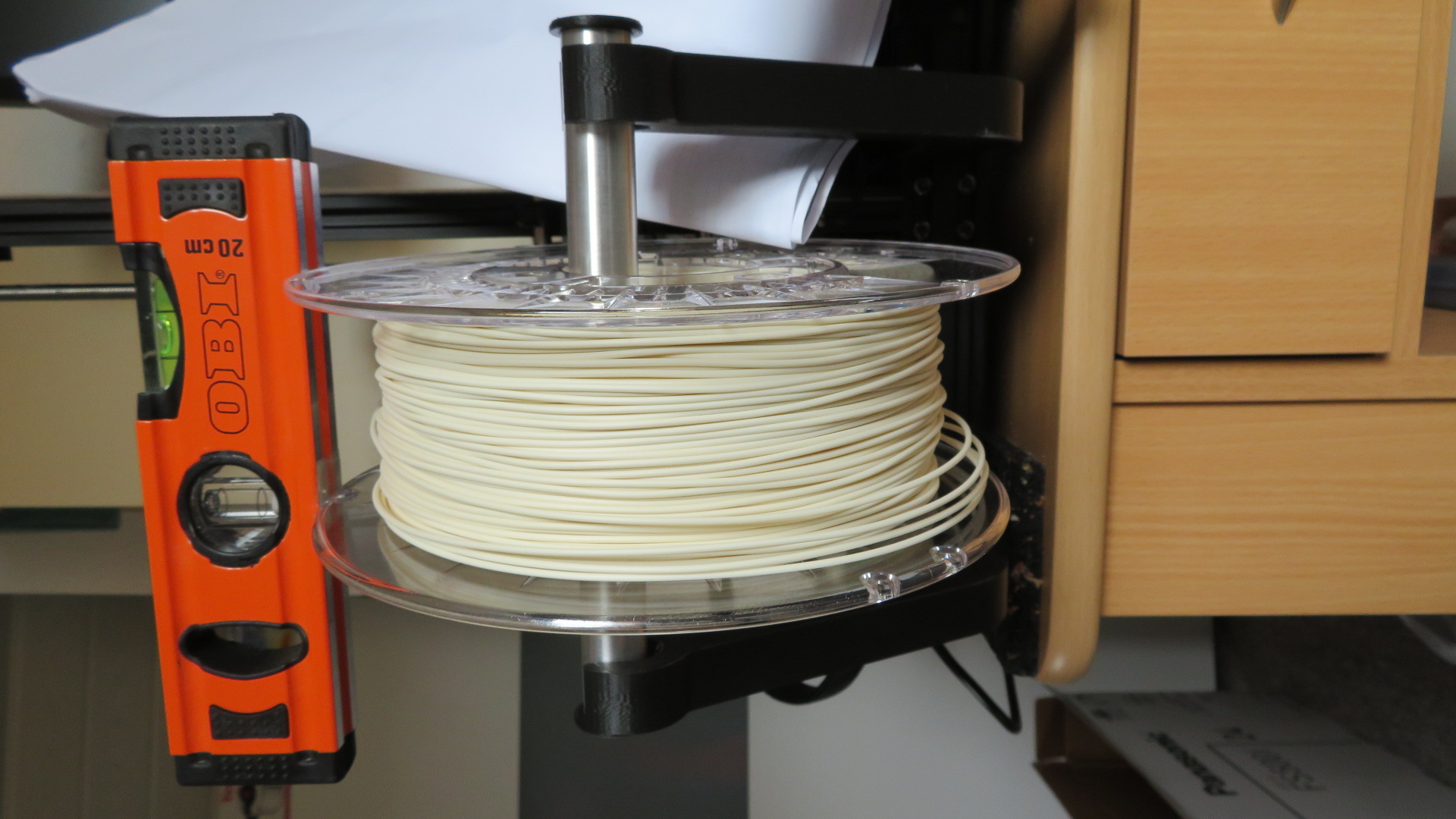

Selbiger kann leider keine neuen 1kg Spool-Rollen tragen, Er verbiegt sich enorm. Siehe Libelle. Hier wurde an der falschen Stelle gespart.

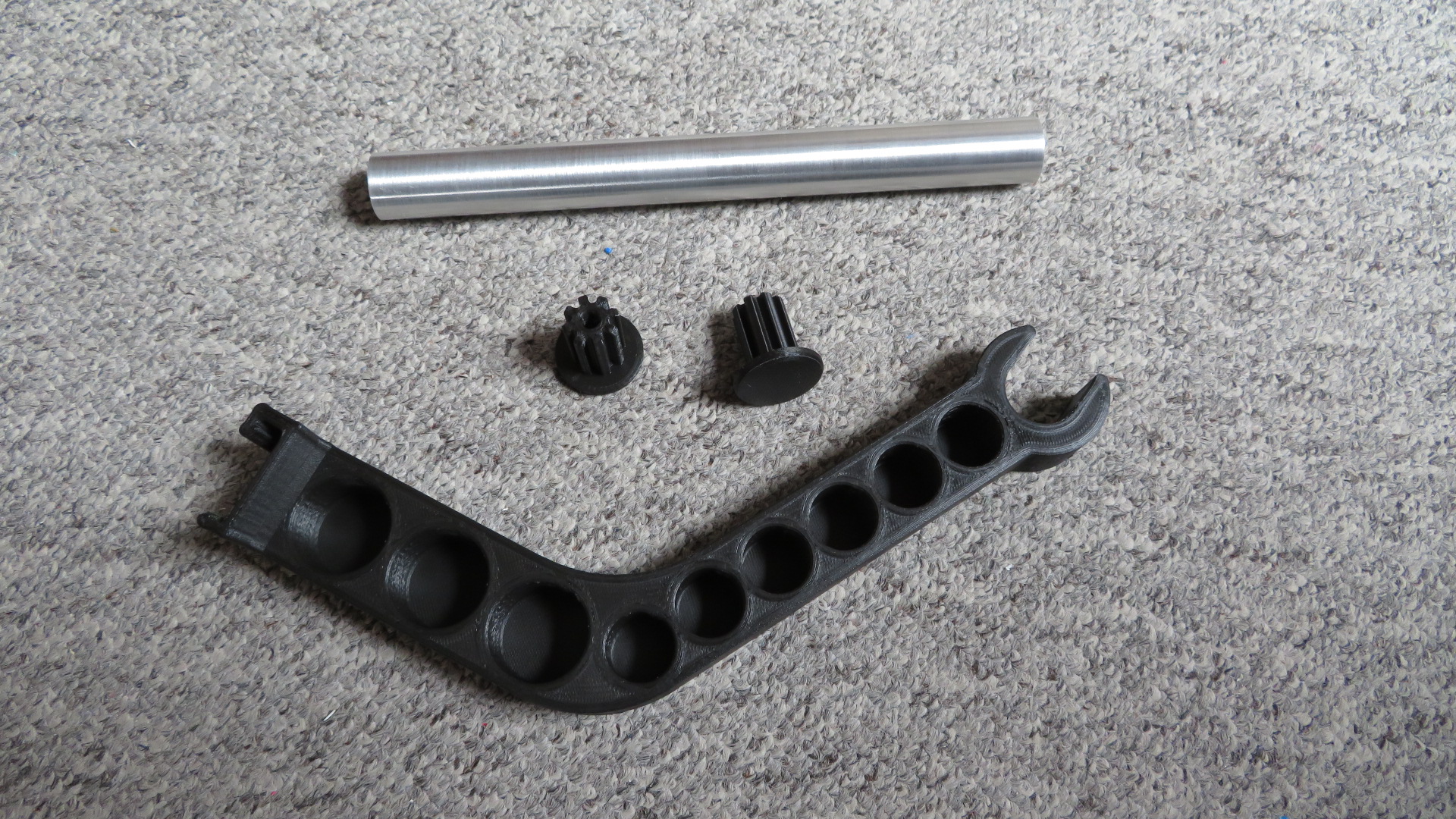

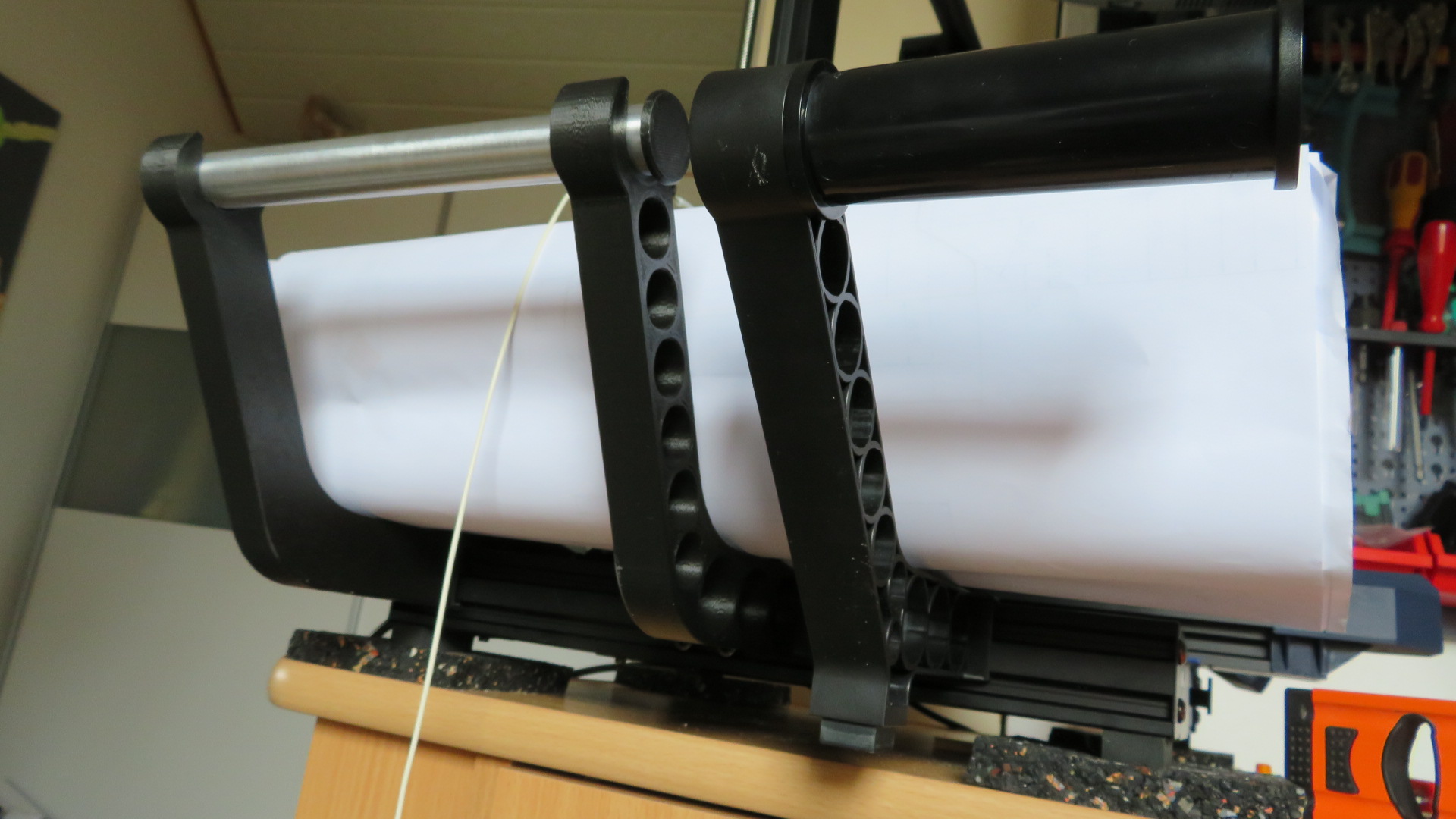

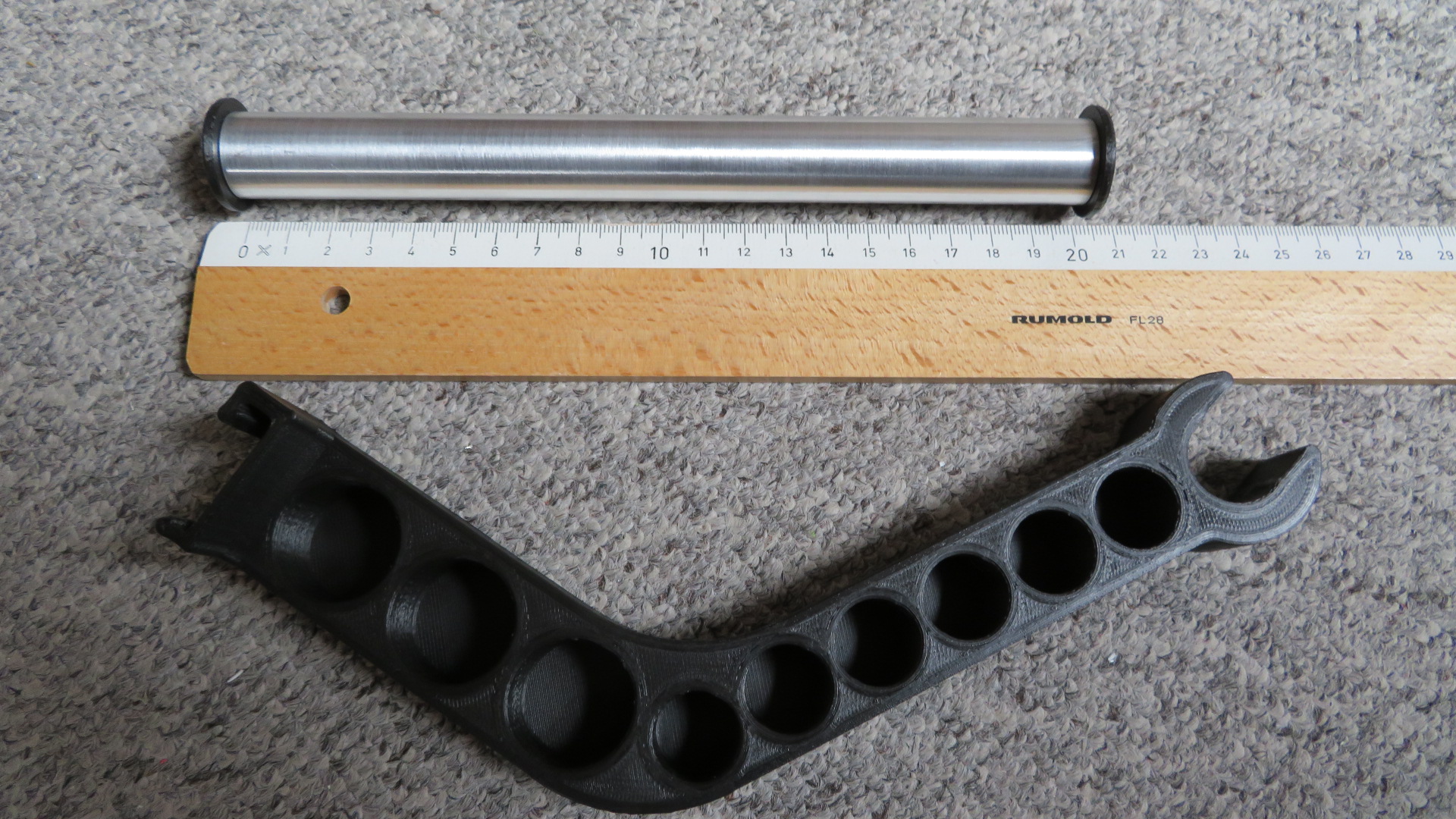

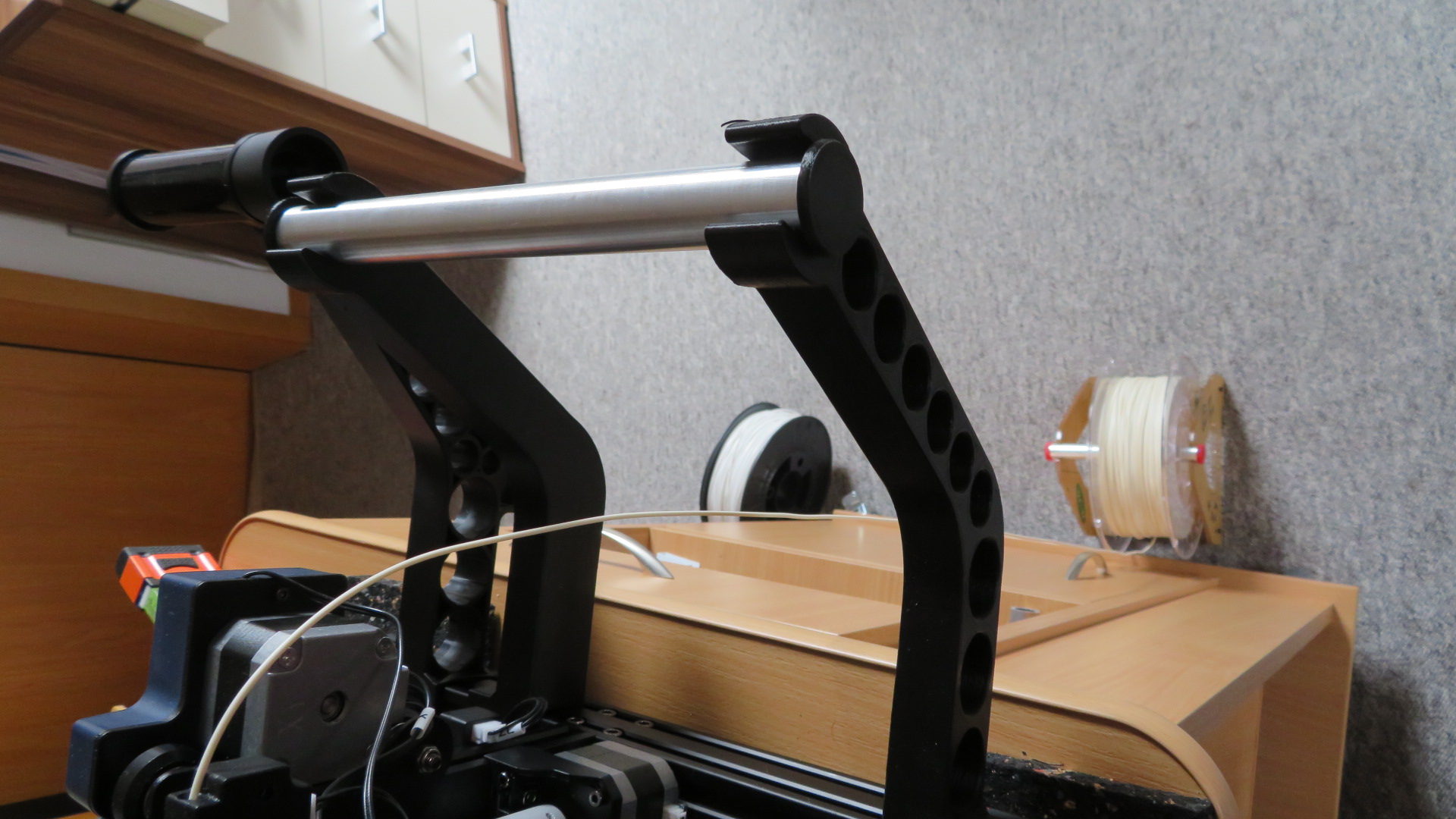

Hier nun meinen Zweiarmigen Halter mit Halterbohrung von 20.2 mm für Alu-Rohre mit 20 mm, oder den beigelegten 3D-Halter ausdrucken. Die Arme sind trotz Höhe von 20mm sehr Verwindungssteif.

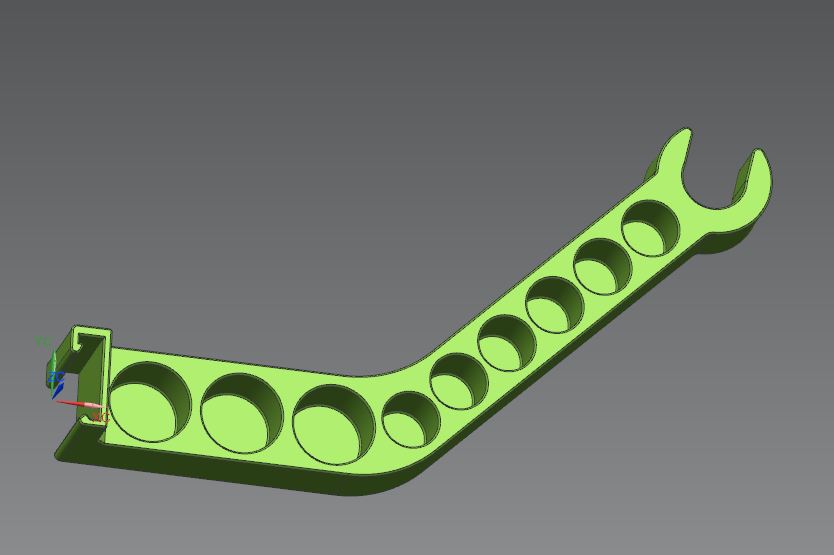

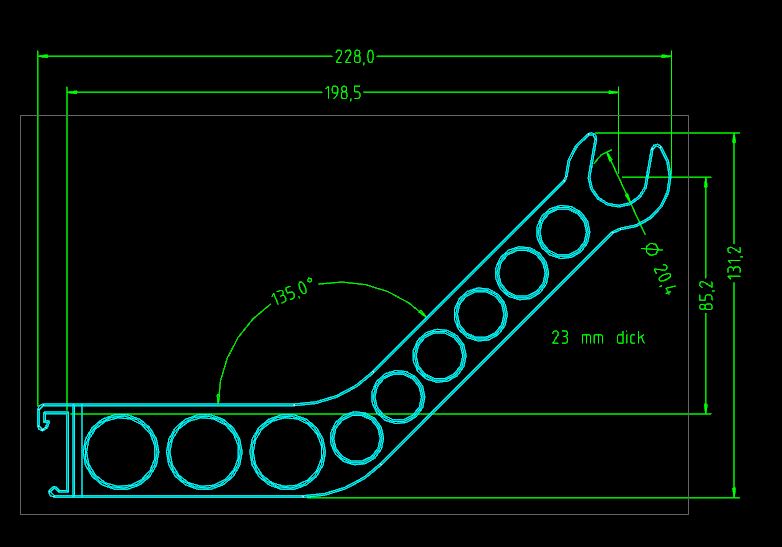

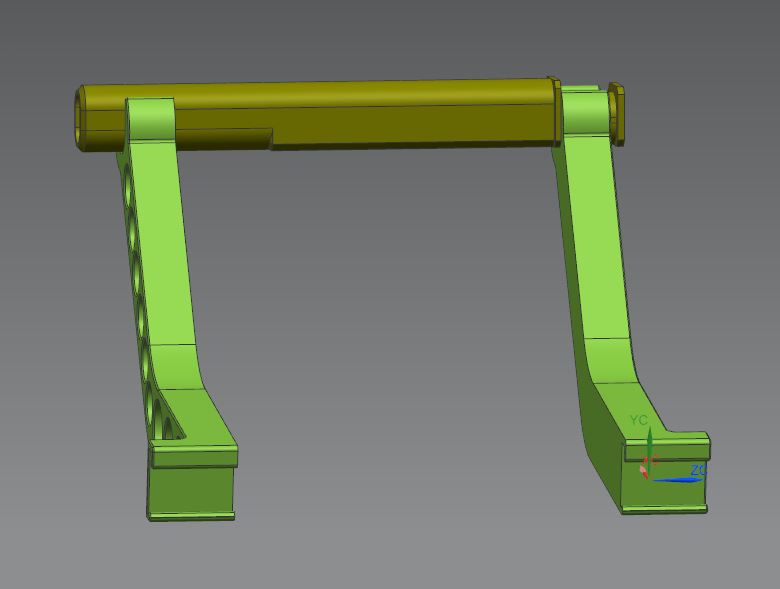

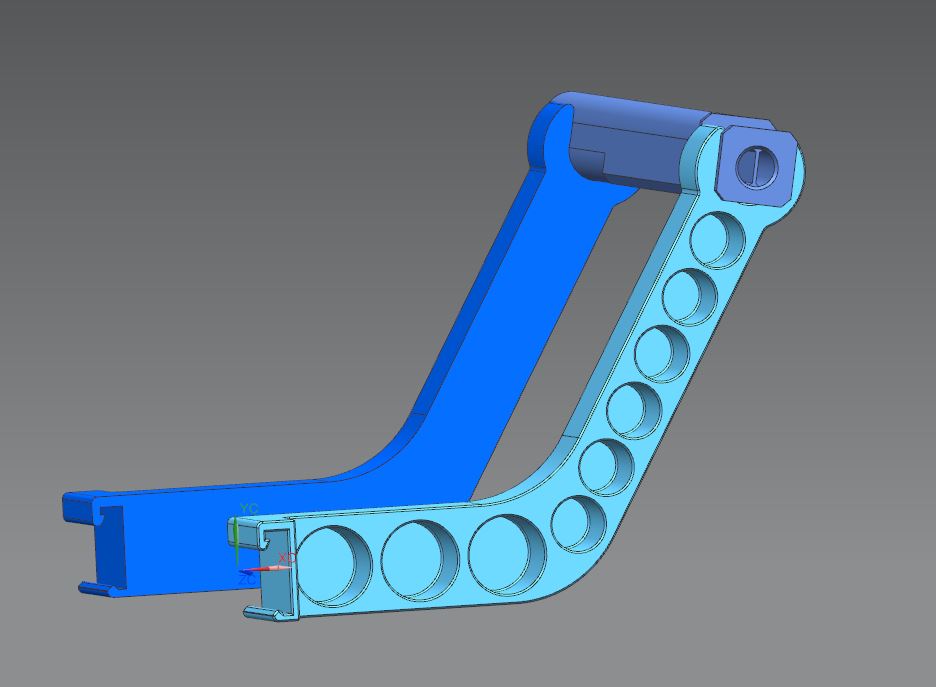

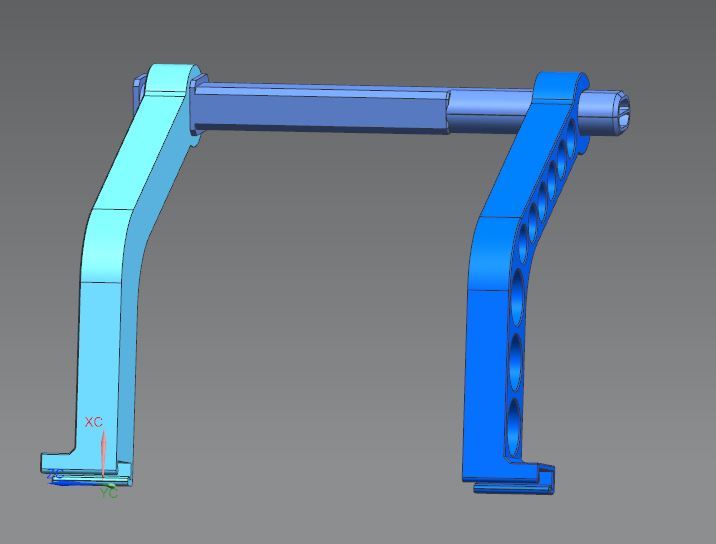

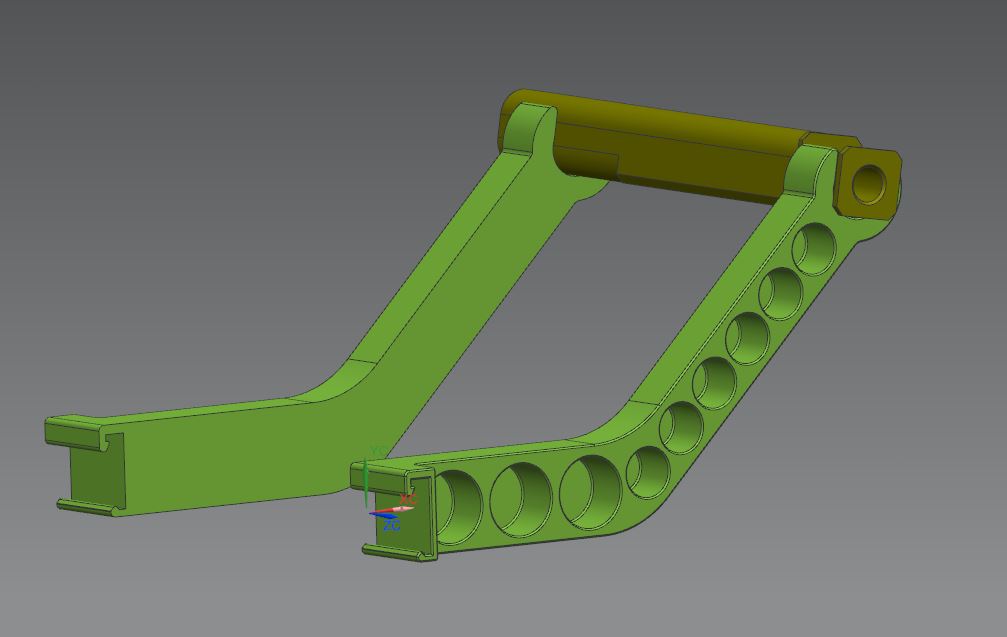

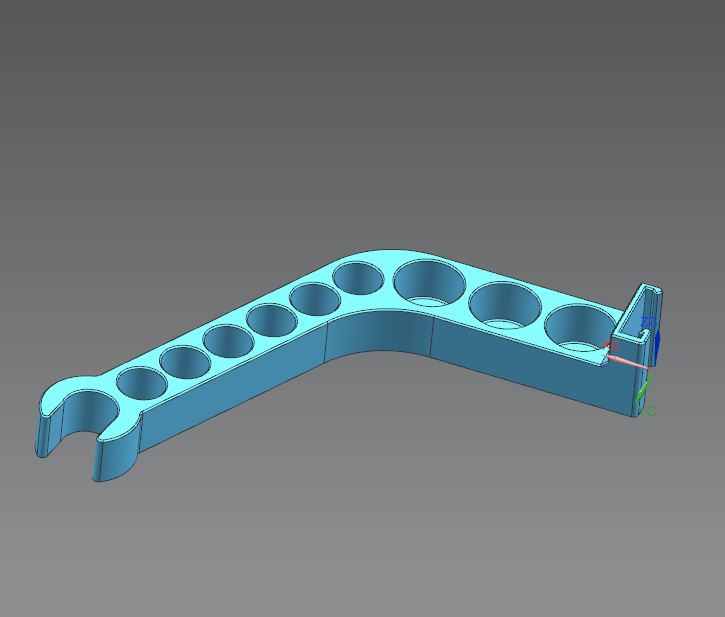

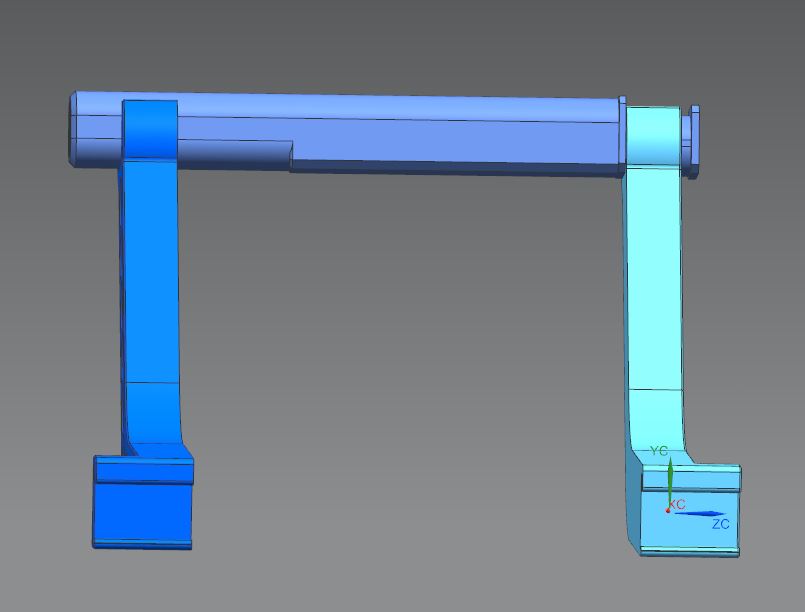

Blaue Teile sind 120 Grad Arm, Grüne Teile zeigen den 135 Grad Arm.

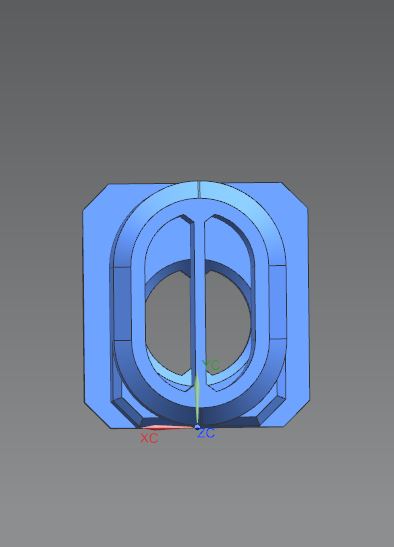

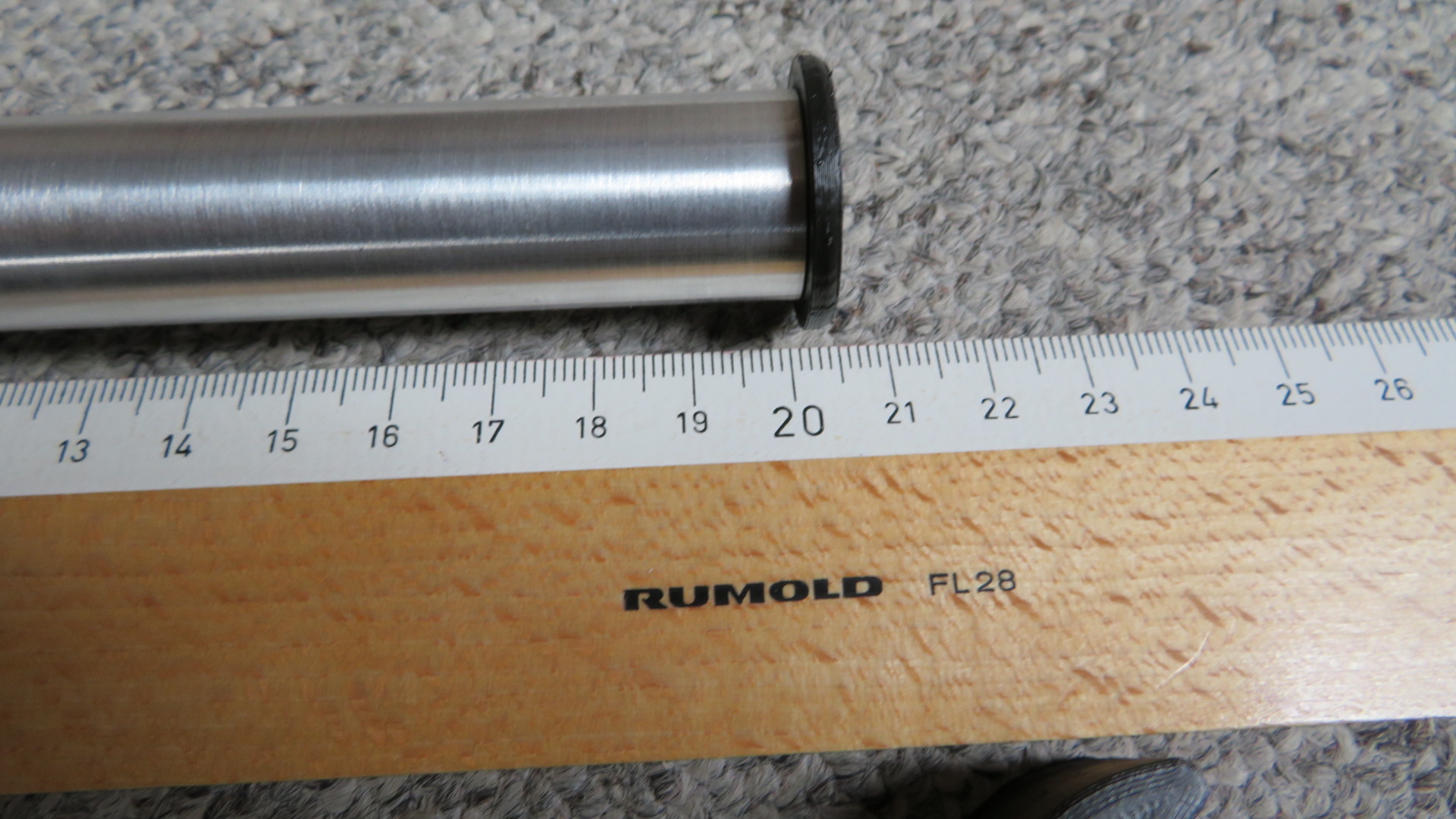

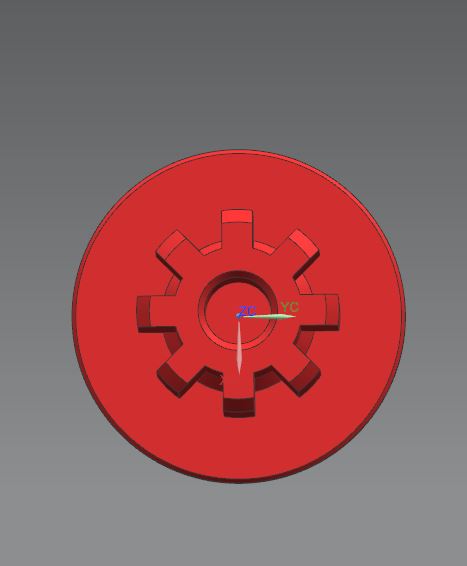

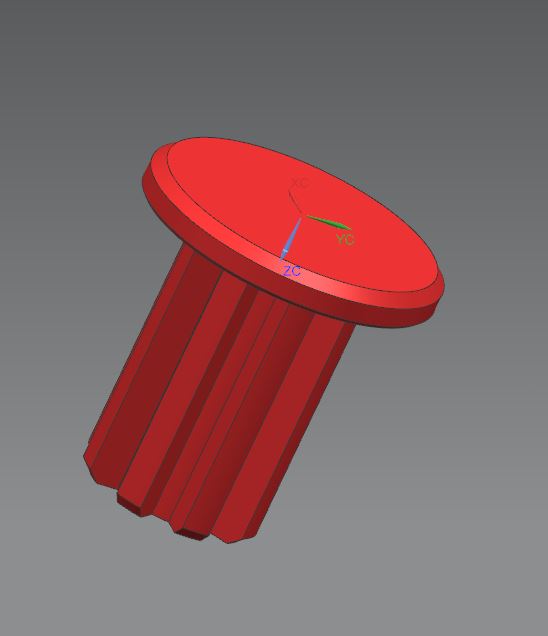

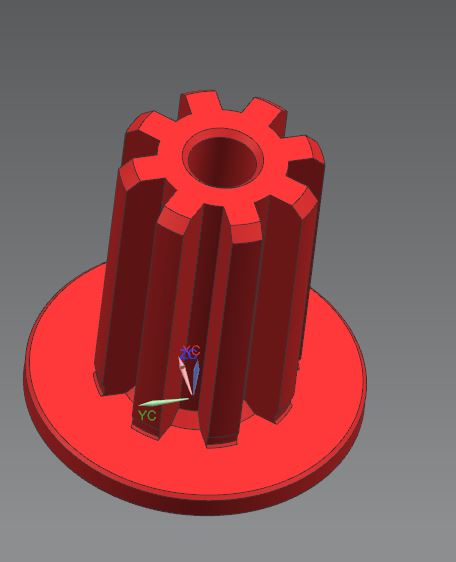

Mise à jour : Alukappe für Innen-Durchm 16 mm nun gestuft.

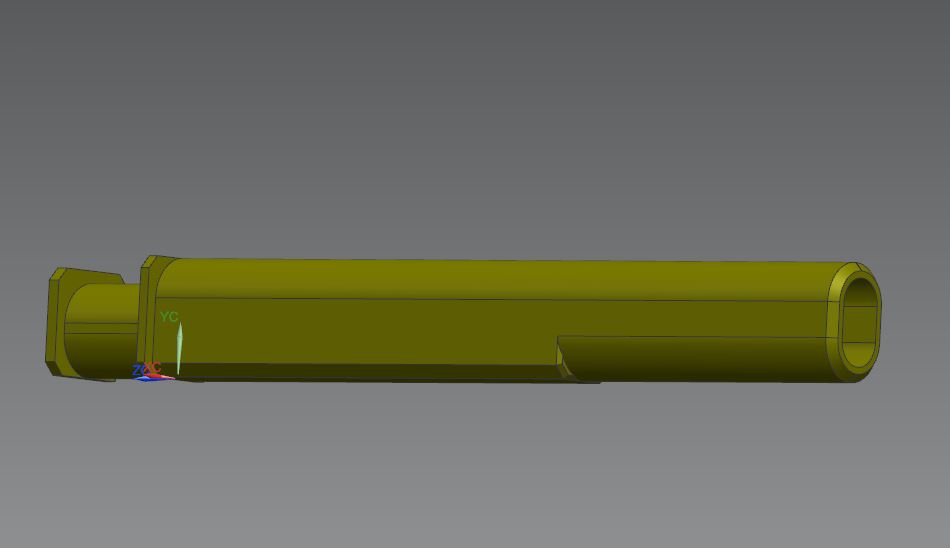

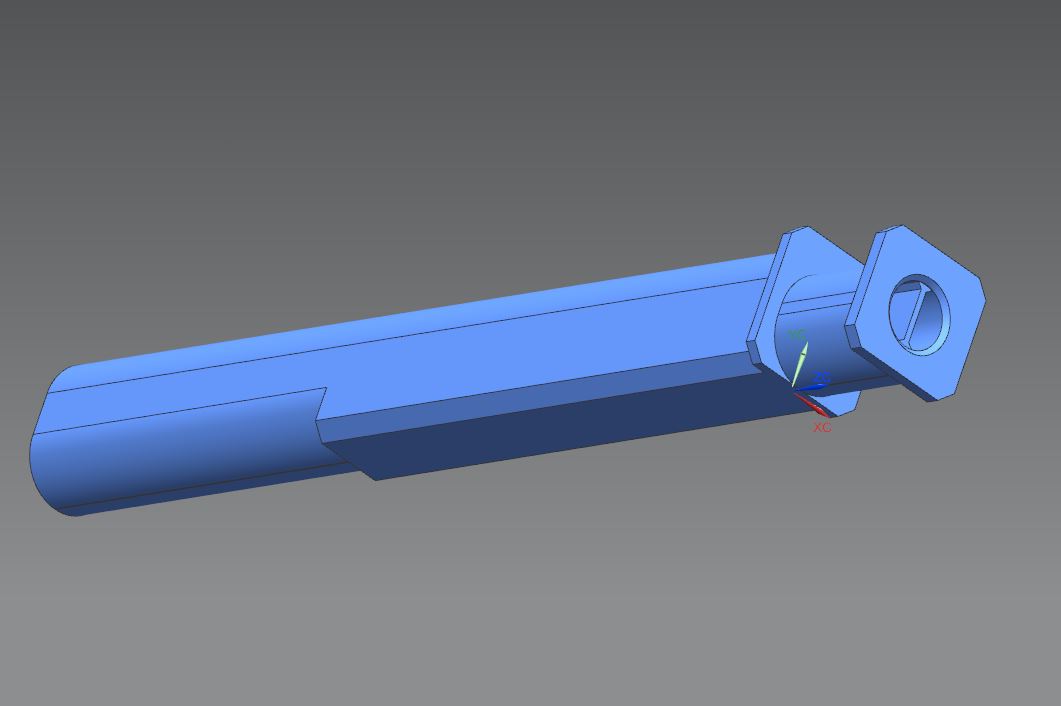

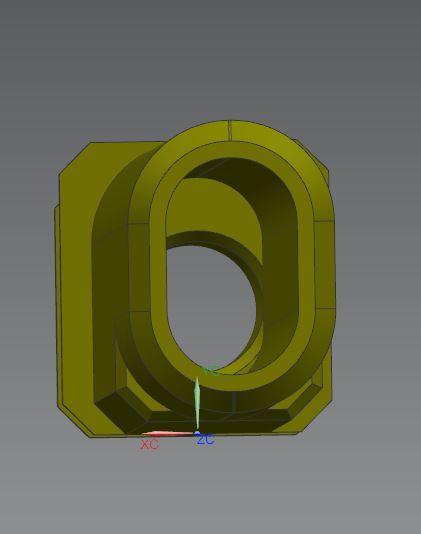

Sowie kurze Rundfstange hinzu.

Ich war jetzt mal ganz frech, und habe dieses Projekt für alle Teilnehmer von auch zum Gewinnspiel beigefügt. Die Gewinner der drei "VYPER" werden mal froh darüber sein.

Ihr benötigt es !!

ANMERKUNG an Anycubic : Ich warte schon auf die VYPER 2 XL mit Druckfläche 350x350 und Höhe 500 mm, Das wäre was !!!

Bonjour les membres de CULTS, voici une nouvelle solution pour le mauvais support de bobine sur la nouvelle imprimante ANYCUBIC VYPER.

Peut être utilisé également sur tous les modèles Ender3. Seul inconvénient : Ender3 n'a que 200x200 à 220 à 200 mm.

de surface d'impression. Le bras est trop long pour cela. Peut-être qu'un ami a une imprimante plus grande.

Malheureusement, elle ne peut pas porter de nouveaux rouleaux de bobine de 1kg, elle se plie énormément. C'est un cas d'économie d'argent au mauvais endroit.

Voici mon support à deux bras avec un trou de support de 20,2 mm pour des tubes en aluminium de 20 mm, ou imprimez le support 3D joint.

Les parties bleues sont le bras de 120 degrés, les parties vertes montrent le bras de 135 degrés.

J'ai été assez effronté et j'ai ajouté ce projet au concours pour tous les participants de. Les gagnants des trois "VYPER" en seront heureux.

Vous en avez besoin ! !!

NOTE à Anycubic : J'attends déjà le VYPER 2 XL avec une surface d'impression de 350x350 et une hauteur de 500 mm, Ce serait quelque chose !!!

Traduit avec www.DeepL.com/Translator (version gratuite)


Paramètres d'impression 3D

PLA, schwarz. Achtung, habe die Konstruktion auf 0,4 mm Düsen und 0,2 mm Layerhöhe ausgelegt, wie alle meine Projekte !

Mur 1,2 mm. Remplissage 15-20% reichen, Gewicht 70 bis 80g pro Arm.

Temps d'impression 6-7 h pro Arm.

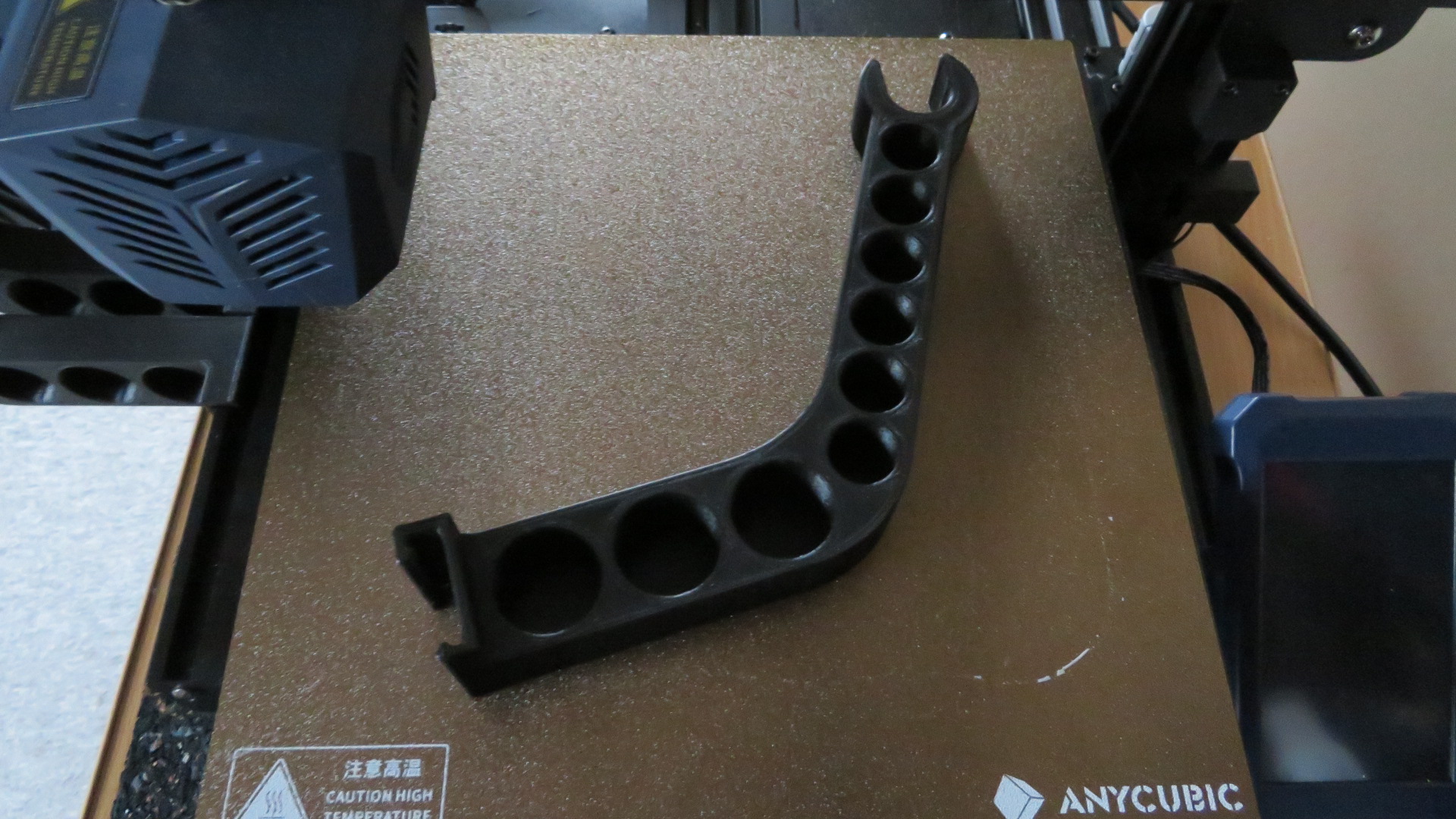

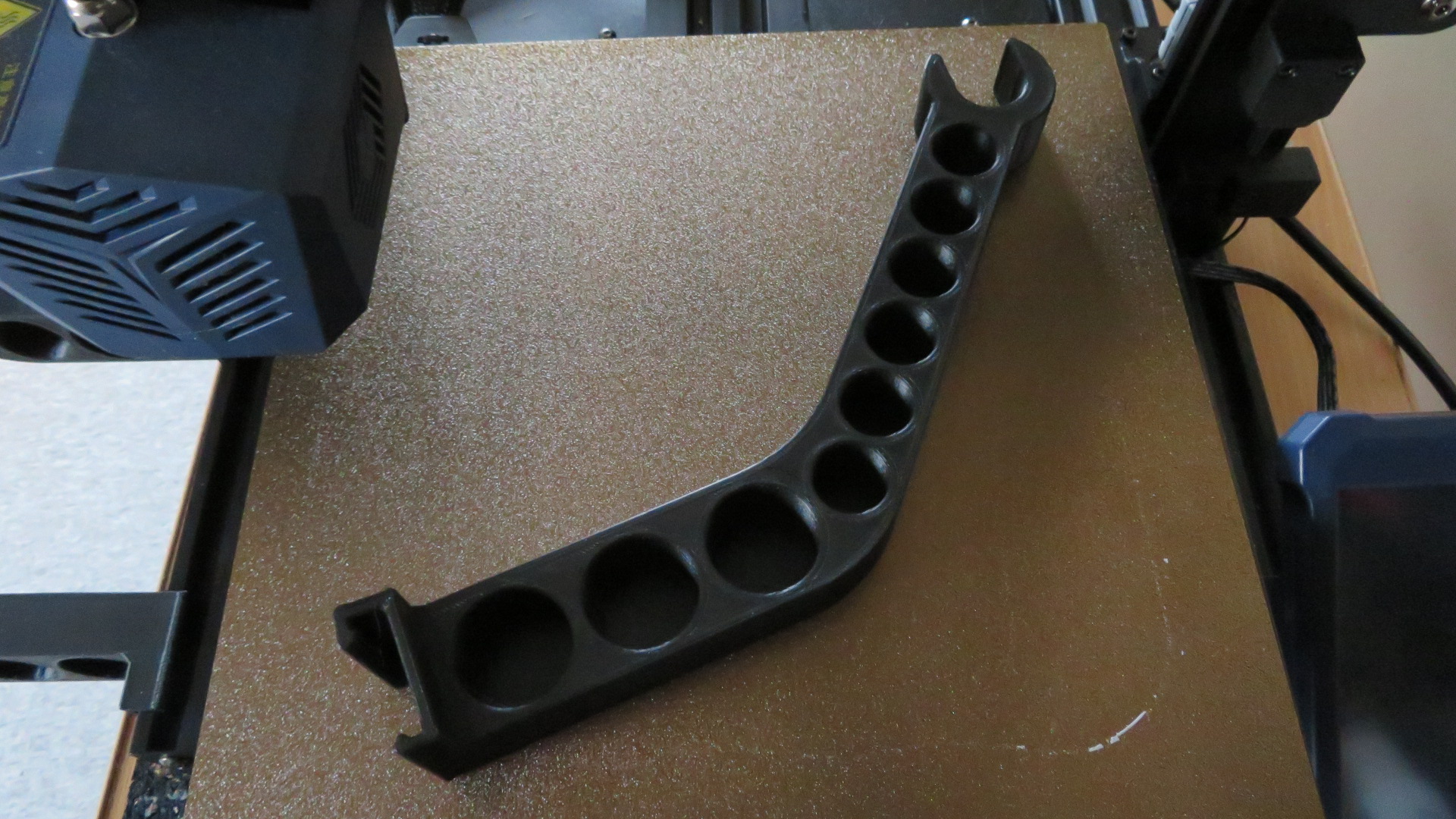

Habe den 135 Grad Arm (Gleiche Ausmaße wie Original) auf dem Mega X ausgedruckt, Diagonal müsste es auf dem VYPER auch möglich sein. Oder nehmt gleich den mit 120 Grad.

PLA, noir. Attention, j'ai conçu la construction pour des buses de 0,4 mm et une hauteur de couche de 0,2 mm, comme tous mes projets !

J'ai imprimé le bras à 135 degrés (mêmes dimensions que l'original) sur le Mega X, en diagonale ça devrait aussi être possible sur le VYPER. Ou alors prenez celui à 120 degrés.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • Stange_160x20_V4.stl
    • winkel_120grad_Li_V2.stl
    • winkel_120grad_Re_V2.stl
    • winkel_120grad_stagev2.stl
    • winkel_135grad_Li_V2.stl
    • winkel_135grad_Re_V2.stl
    • winkel_135grad_stagev2.stl
    • winkel_alukappe_15.8mm.stl
    • winkel_alukappe_15.9mm.stl
    • winkel_alukappe_16.0mm.stl
  • Dernière mise à jour : 2021/07/19 à 19h08
  • Date de publication : 2021/07/17 à 12h31
