Porte-outil ("OpenSCAD Parametric")

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 1,3k vues
  • 3 j'aimes
  • 79 téléchargements

Description du modèle 3D

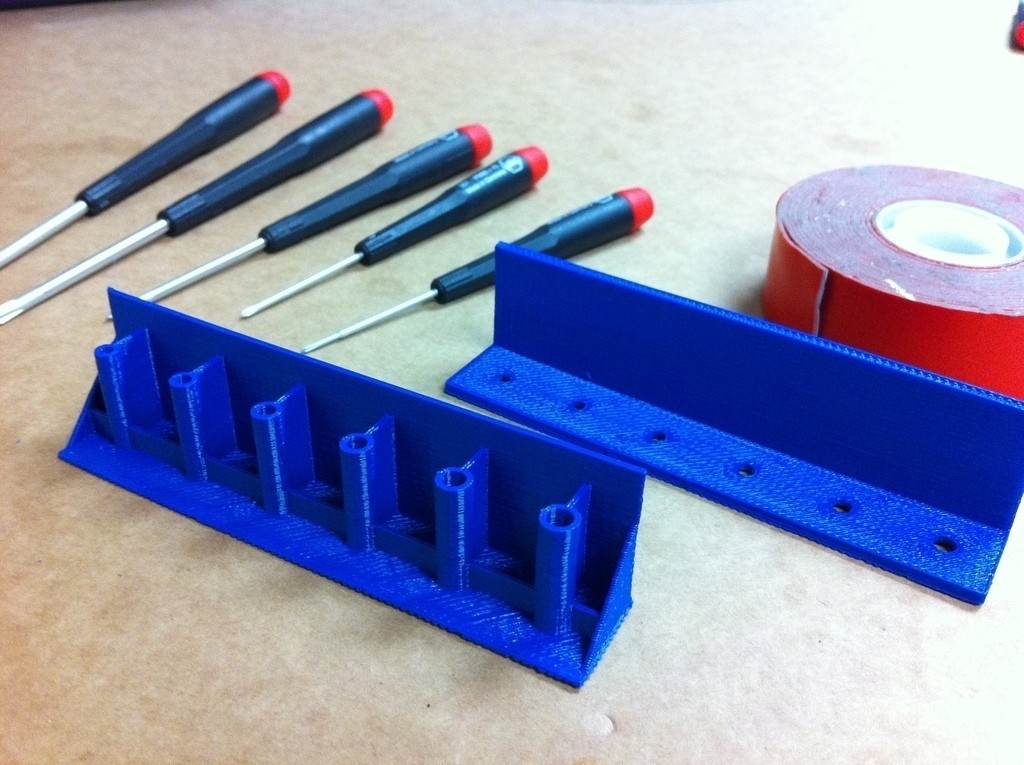

C'est mon premier projet OpenSCAD. Il s'agit d'un support de tournevis qui peut être monté sur n'importe quelle surface plane et verticale. C'est plutôt bien sorti, alors j'ai pensé que je pourrais le partager avec vous, les gens formidables ici sur Thingiverse. J'ai ajouté des guides pour empêcher les tournevis ou les clés Allen lourds de tomber.

J'ai fait de mon mieux pour que ce soit paramétrique.

La largeur, la profondeur, l'épaisseur, le nombre de trous, la taille des trous, le dimensionnement progressif des trous, la structure de renforcement sont tous facilement modifiables.

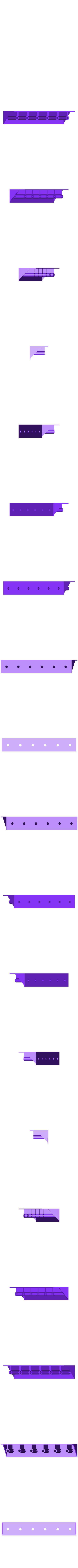

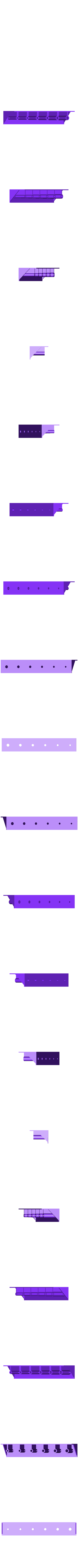

J'ai inclus quelques fichiers STL (plus sur demande). Ils ont une largeur de 120 mm et sont percés de 6 trous de tournevis. L'un est progressif de 2,5 mm de diamètre à 5 mm de diamètre et l'autre a 6 trous de 4 mm de diamètre. Je ne sais pas quelle est la taille du lit sur le TOM. Si ce fichier.STL ne rentre pas, dites-le moi et j'en téléchargerai un qui rentre (ou vous pouvez changer la largeur en code !...WOOOOOOooOpenSCAD !).

Paramètres d'impression 3D

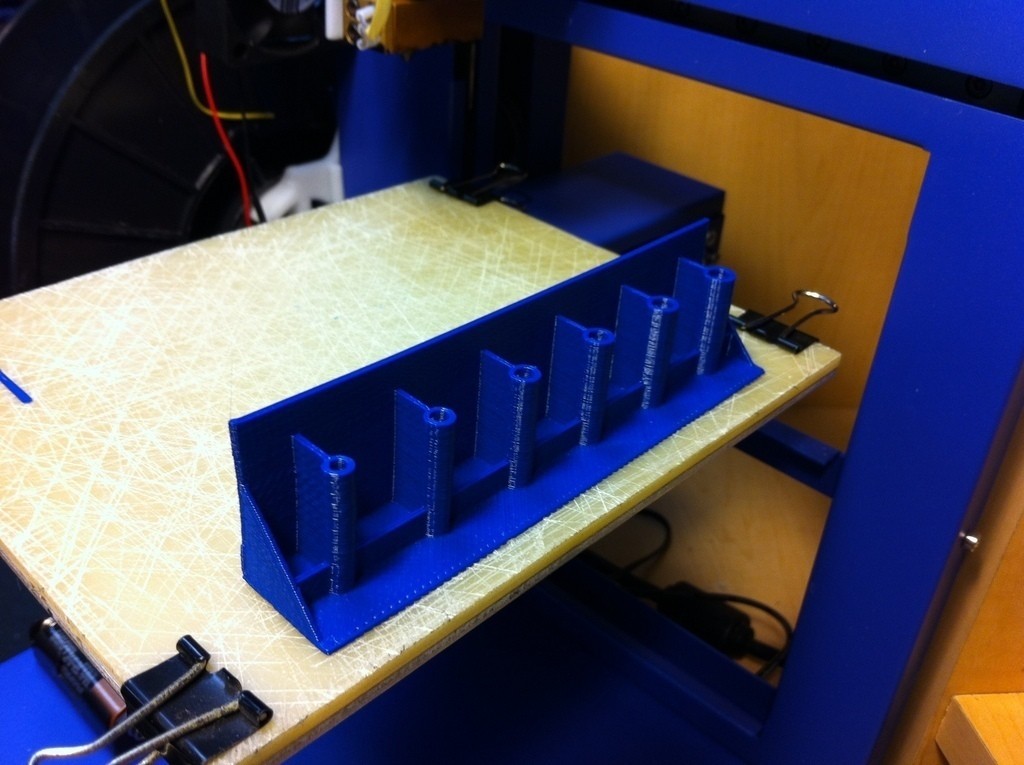

Impression :

Impression sans radeau.

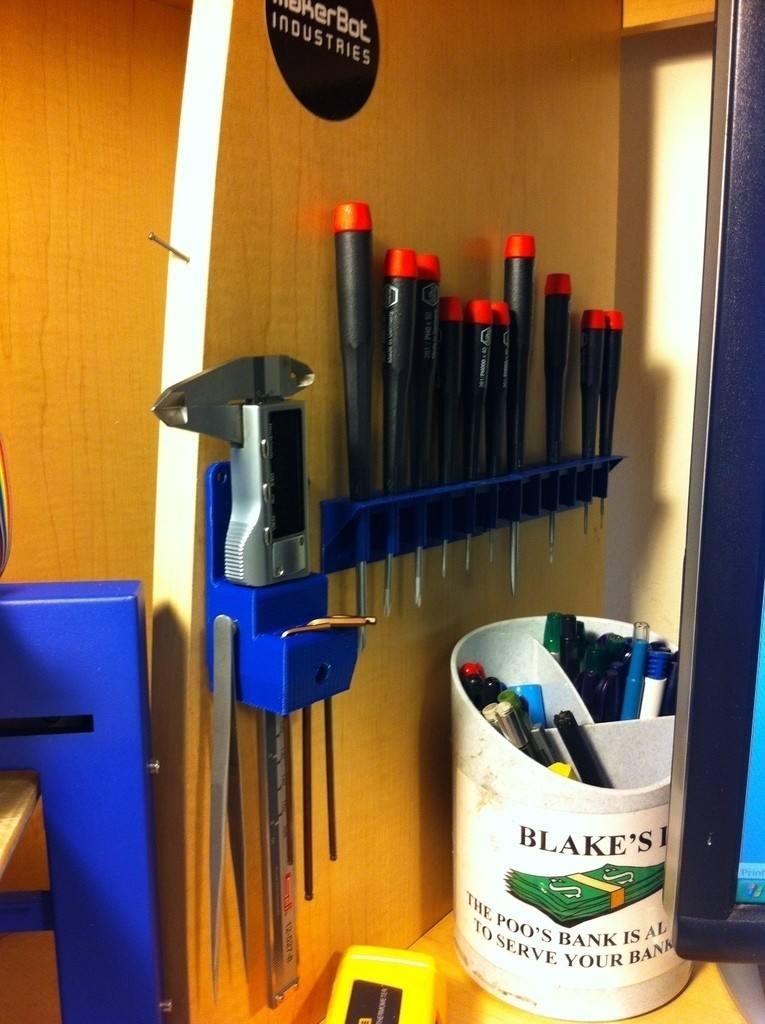

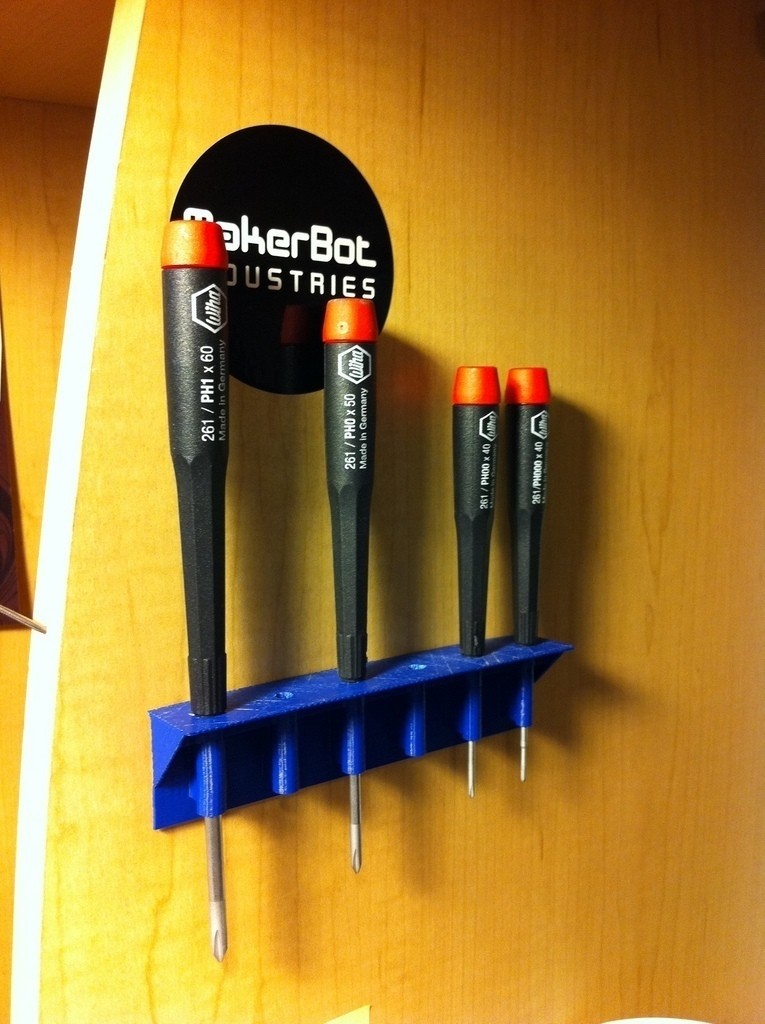

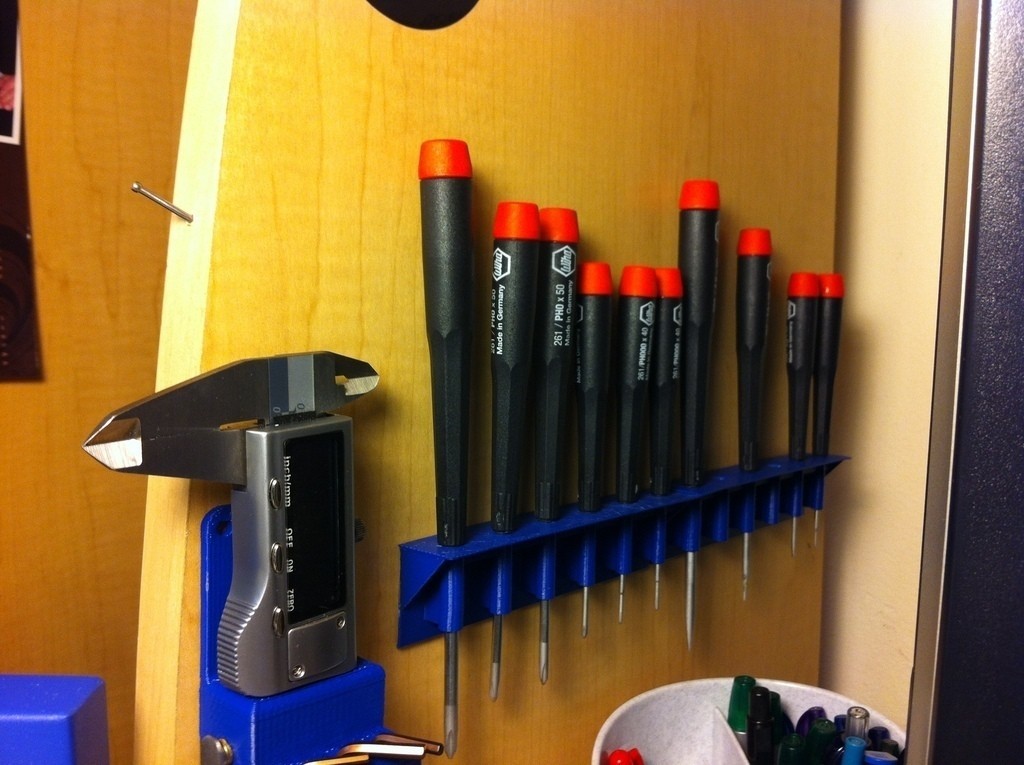

Montage : J'utilise du ruban adhésif double face " industriel " pour coller ça sur le côté de mon étagère. Cette méthode de montage est plus que suffisante pour soutenir les petits tournevis. Cependant, si vous le mettez à l'échelle pour qu'il puisse contenir des objets plus grands, vous voudrez peut-être le monter de manière plus sûre que cela.

OpenSCAD :

Les paramètres sont clairement commentés dans le code, vous ne devriez donc pas avoir de mal à les modifier pour les adapter à vos besoins.

Il y a quelques options que vous pouvez sélectionner dans le code. Les voilà. Ils sont là :

//choix de vars : 1= utiliser, 0 = ne pas utiliser.

progressiveHoleSize=0 ; /// voulez-vous que les trous deviennent progressivement plus grands (1) ou soient de taille fixe (0) ?

triangularGussets=1 ; /// voulez-vous utiliser les goussets(1) ou non (0) ?

useToolGuides=1 ; /// Voulez-vous utiliser les guides d'outils (1) pour empêcher les tournevis lourds de tomber ou non (0) ?

  • Format du fichier 3D : STL
  • Date de publication : 2018/10/25 à 14h45

Mots-clefs

Créateur

License

CC BY SA

Page traduite par traduction automatique. Voir la version originale.
