Horloge à fusée d'endormissement Sleep Traning

?
Qualité de la création : 5,0/5 (3 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

Il s'agit d'une horloge d'entraînement du sommeil de base conçue pour mon enfant de 3 ans. Ma femme a vu un produit en ligne qui ressemble beaucoup plus à une horloge normale, et quand je l'ai vu, j'ai immédiatement pensé à faire le mien à la place.

Après avoir cherché en ligne des idées similaires, j'ai trouvé un Intructable par thijsv qui a servi de base à beaucoup d'électronique utilisée ici, mais le mien est beaucoup plus simple car je ne voulais que deux LEDs. Le code est une version fortement modifiée de ce projet, et je tiens à remercier thijsv d'avoir mis les détails de son projet en place pour me permettre de le mener à bien.

https://www.instructables.com/id/OK-to-wake-light-with-automated-clock/

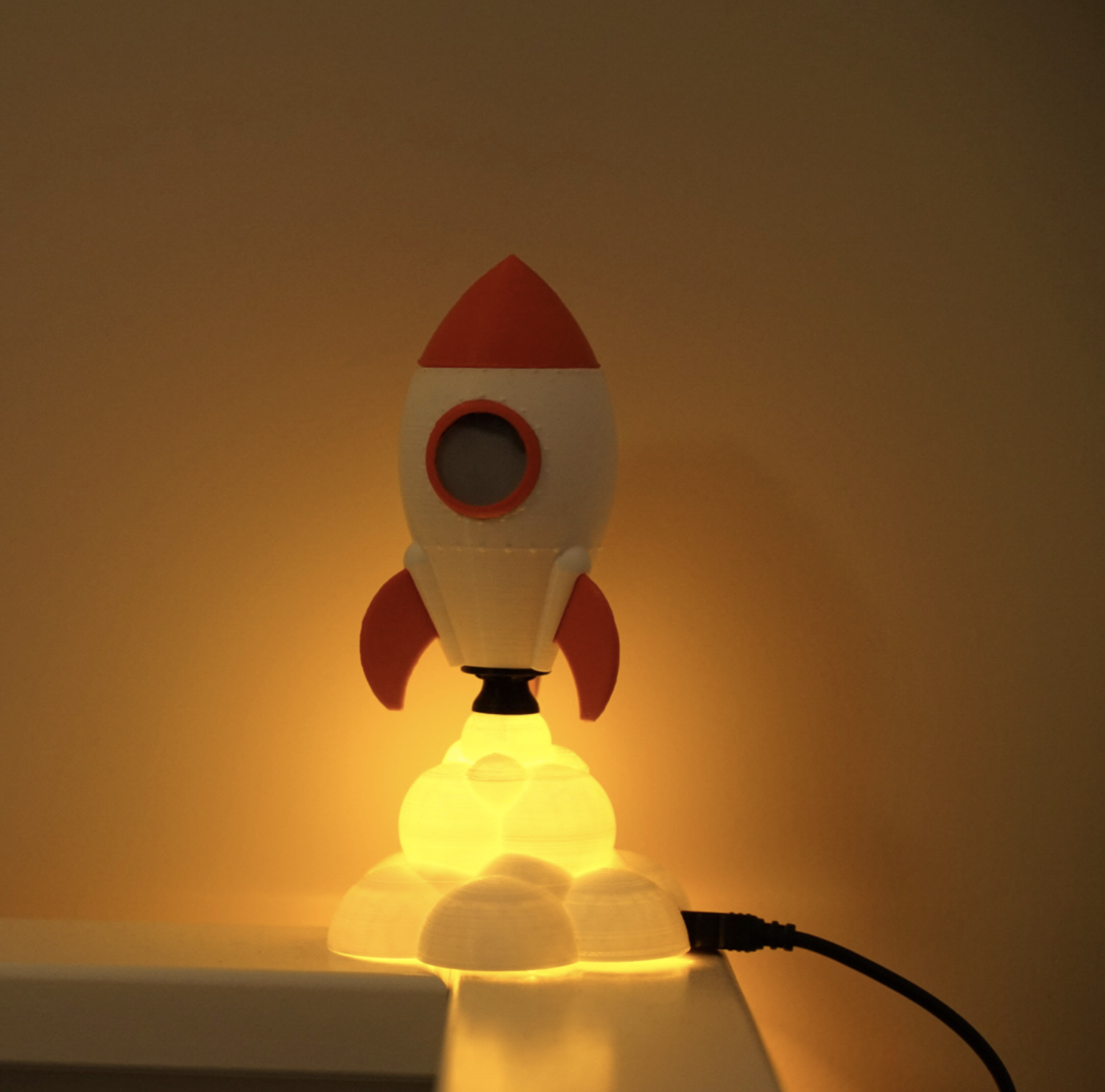

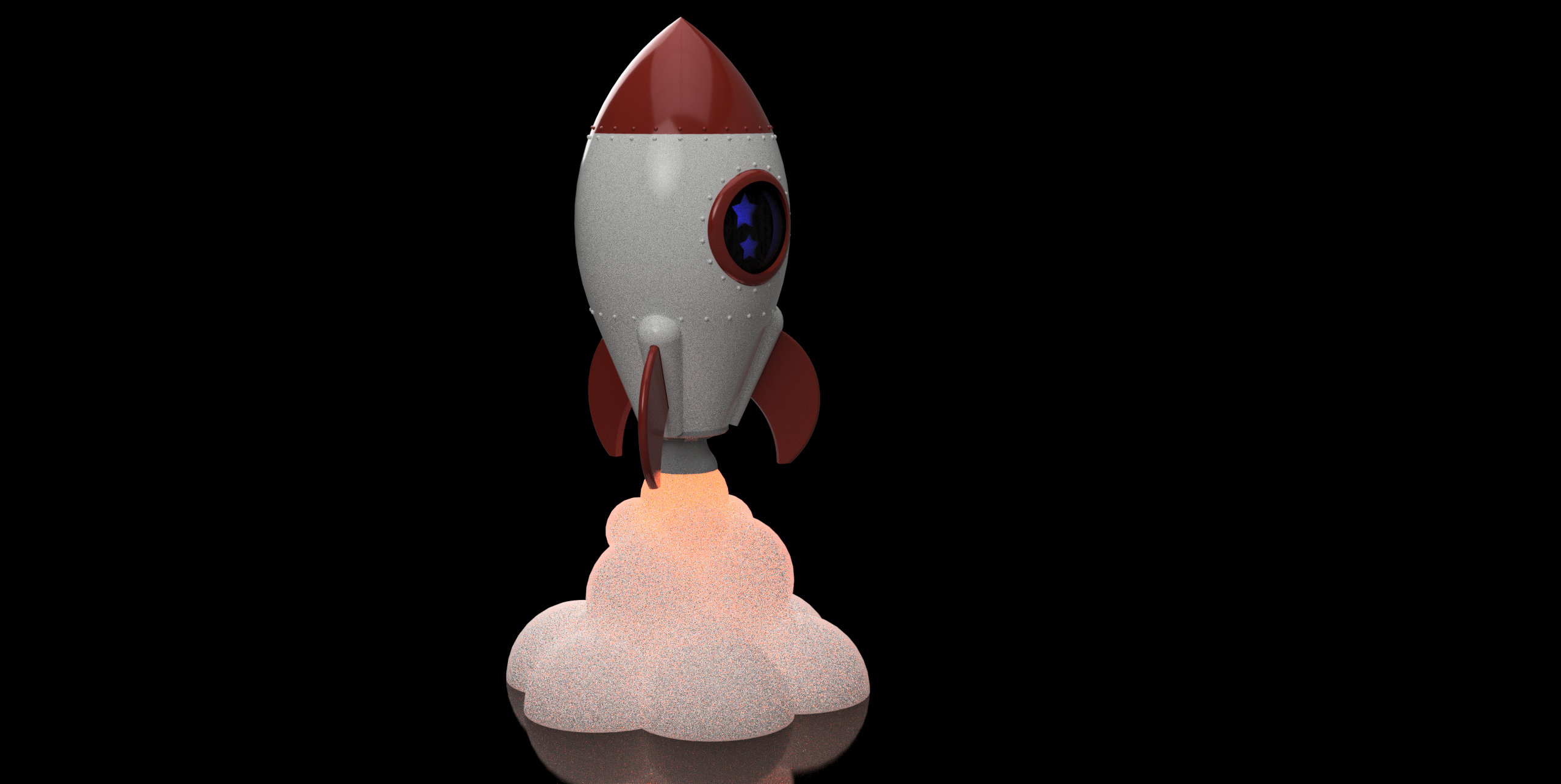

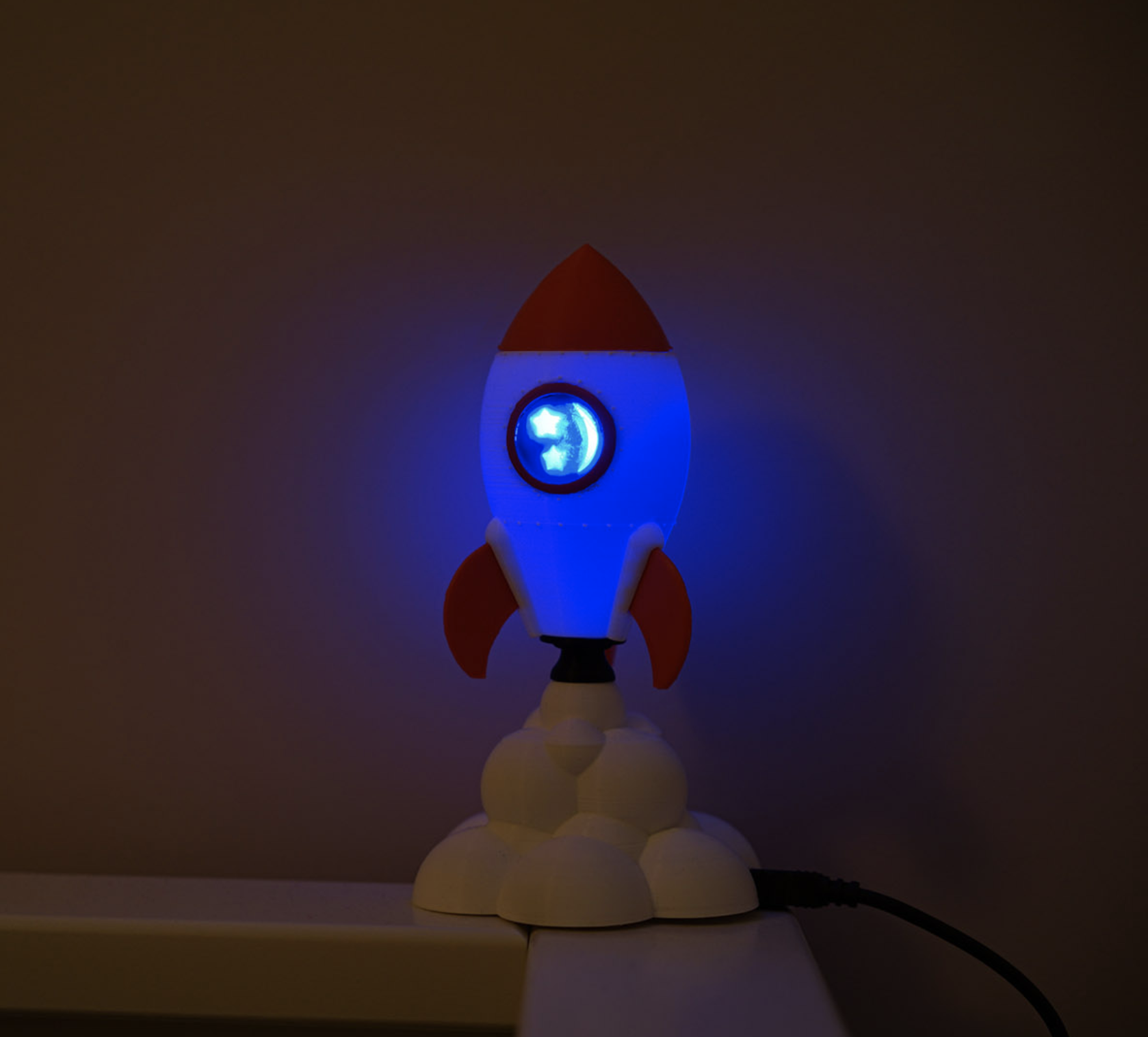

La fenêtre de la fusée s'illumine d'une étoile et d'une lune après 19h30, et à 7h du matin, se change pour éclairer la piste de fumée de la fusée afin de lui faire savoir qu'il est autorisé à se lever. La fusée se soulève de la base et peut être jouée avec, et peut tourner librement si vous voulez diriger la lumière loin. La première nuit où nous avons essayé, ça a été un succès, avec lui courant dans notre chambre à 7h01 en disant "Ma fusée dit que c'est l'heure du matin !"

Il y a un Arduino Nano à l'intérieur avec une horloge temps réel bon marché et deux LEDs.

J'ai imprimé dans un mélange de couches de 0.2 et 0.1mm, avec le moteur et le hublot en 0.06mm. La plupart des pièces n'ont pas besoin de supports en dehors du hublot (impression vers le haut) et de la fumée (seulement pour le support Arduino). J'ai utilisé une bouteille de lait en plastique pour faire un diffuseur qui colle sur l'abat-jour et adoucit la lumière venant de la fenêtre.

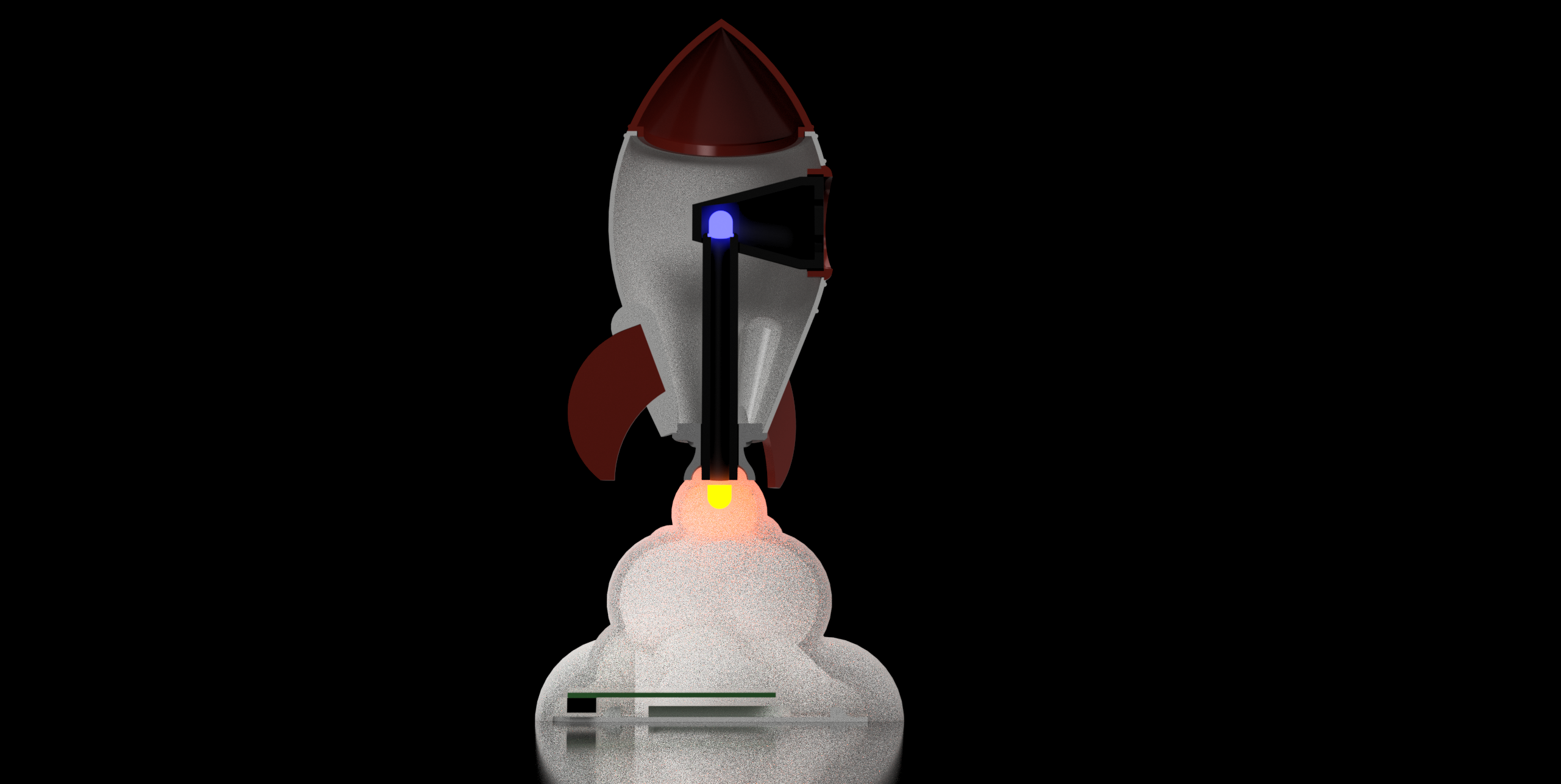

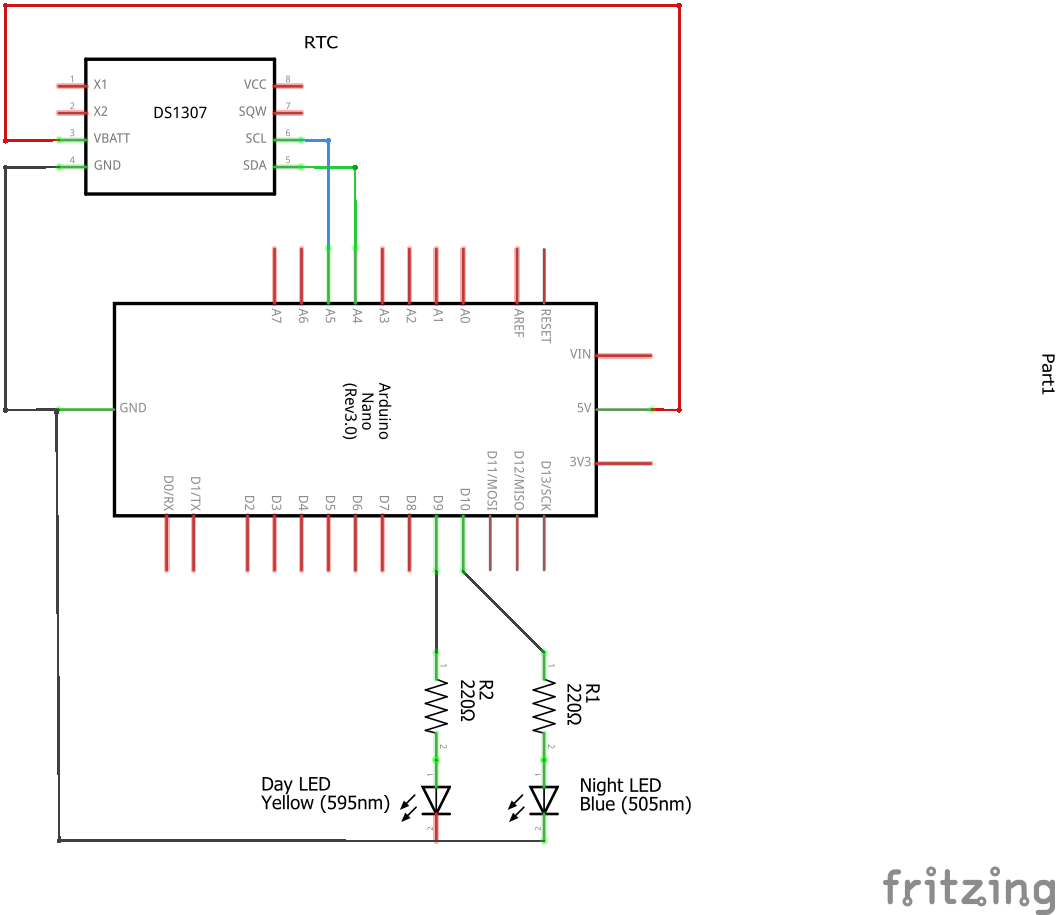

Le câblage est le même que celui du schéma. La construction est montrée sur l'image en coupe. Assurez-vous que la LED supérieure est au ras du poteau, ce qui permet à la fusée de s'asseoir correctement sur la base, la position inférieure de la LED n'a pas tant d'importance, mais essayez de la garder près de la cloche du moteur pour lui donner l'apparence.

Nécessaire :

Imprimez une de chaque pièce, à l'exception de 3x ailettes et 2x poteaux légers.

Arduino Nano

1307 RTC

LED Nuit 5mm

LED Jour 5mm

2x quelques résistances, j'ai utilisé 220k je pense

fils

Câble USB pour la programmation/alimentation Arduino (j'ai utilisé une ancienne prise téléphonique pour l'alimentation USB)

Diffuseur plastique (bouteille plastique)

Colle

edit : Téléchargé le code correct.

Informations sur le fichier 3D

  • Format du design 3D : STL et TXT Détails du dossier Fermer
    • Engine.stl
    • Fin.stl
    • Light_post.stl
    • Nose.stl
    • Porthole.stl
    • Rocket_body.stl
    • Rocket_clock_code.txt
    • Smoke.stl
    • Smoke_base.stl
    • Window_shade.stl

    En savoir plus sur les formats

  • Date de publication : 2019-09-10 à 14h17
    ?
    Publié sur Thingiverse le : 2019-02-08 à 13h25

License

CC BY NC SA
