Remixer le test de modèle "kickstarter-autodesk-3d-master" qui élimine les difficultés inutiles en réalisant le test .

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 1,9k vues
  • 5 j'aimes
  • 142 téléchargements

Description du modèle 3D

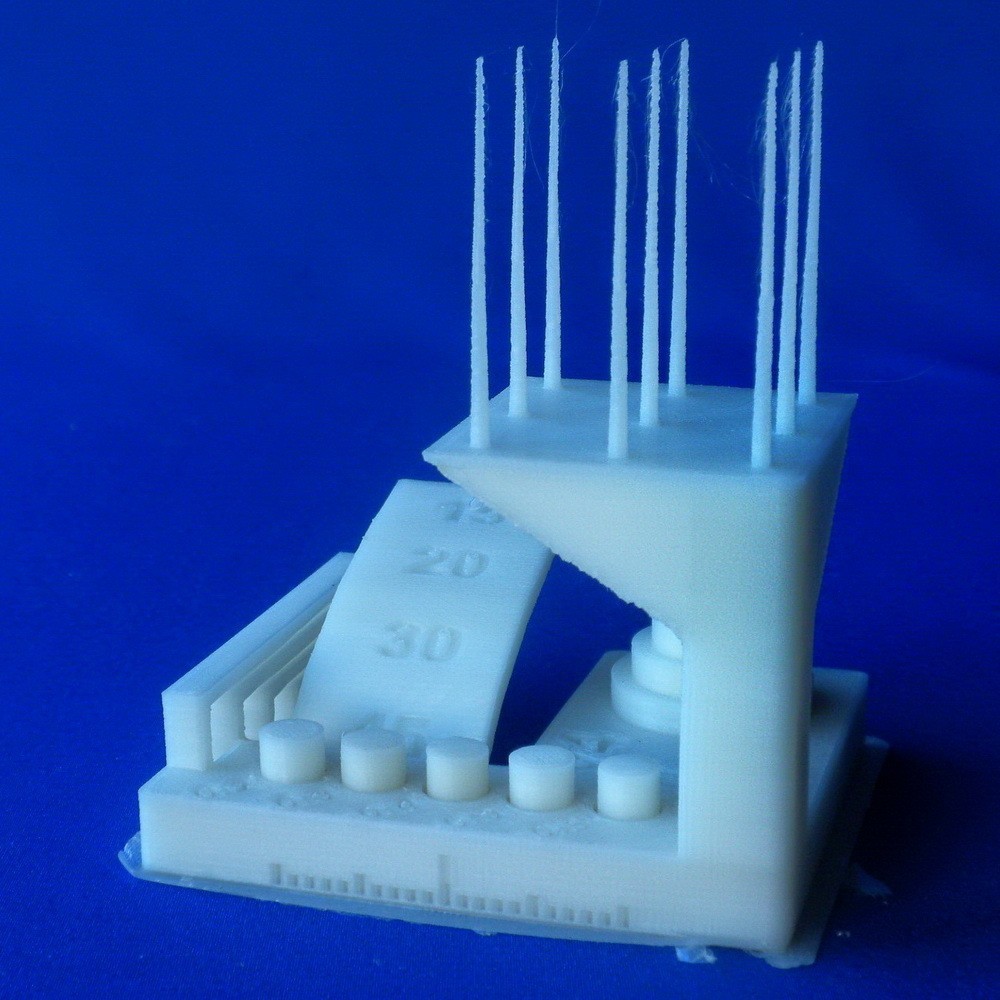

Ce test est intéressant pour quantifier les capacités de l'imprimante. Le test a été effectué deux fois.

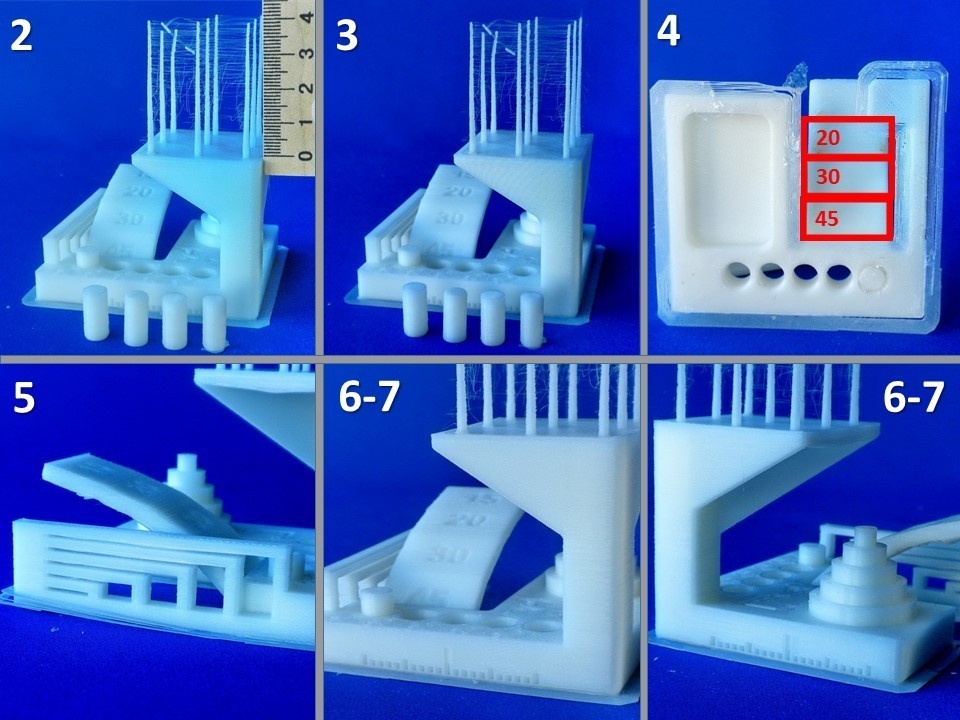

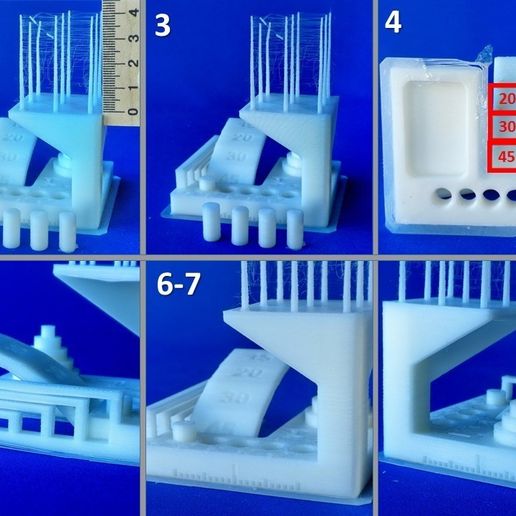

L'essai numéro 1 a été effectué avec les réglages suivants :

  1. Matériau - L'ABS n'est pas peint de # 3DPlast.

  2. Le diamètre de la buse est de 0,3 mm.

  3. La hauteur de la couche est de 100 μm.

  4. La température d'impression est de 240 degrés C.

  5. La vitesse par défaut est de 40 mm/s.

  6. La vitesse des périmètres extérieurs est de 20 mm/s.

Sur la base des résultats, une note de 27 sur 30 a été obtenue.

Au cours de l'essai, la particularité de la construction de la plate-forme d'essai 2 (la précision de l'alimentation en plastique) a été révélée, ce qui affecte l'impression, mais pas l'évaluation de l'essai. Il s'est avéré que les caractéristiques du modèle ne permettent pas au S3D Slicer de travailler correctement la base de la plate-forme, ce qui provoque l'affaissement du périmètre (surtout lors de l'impression avec des couches relativement minces) et la remise à zéro de certaines des boucles de la surface support qui s'y forment.

Afin d'éliminer les complications inutiles pendant l'essai, des modifications nécessaires ont été apportées à la géométrie du modèle.

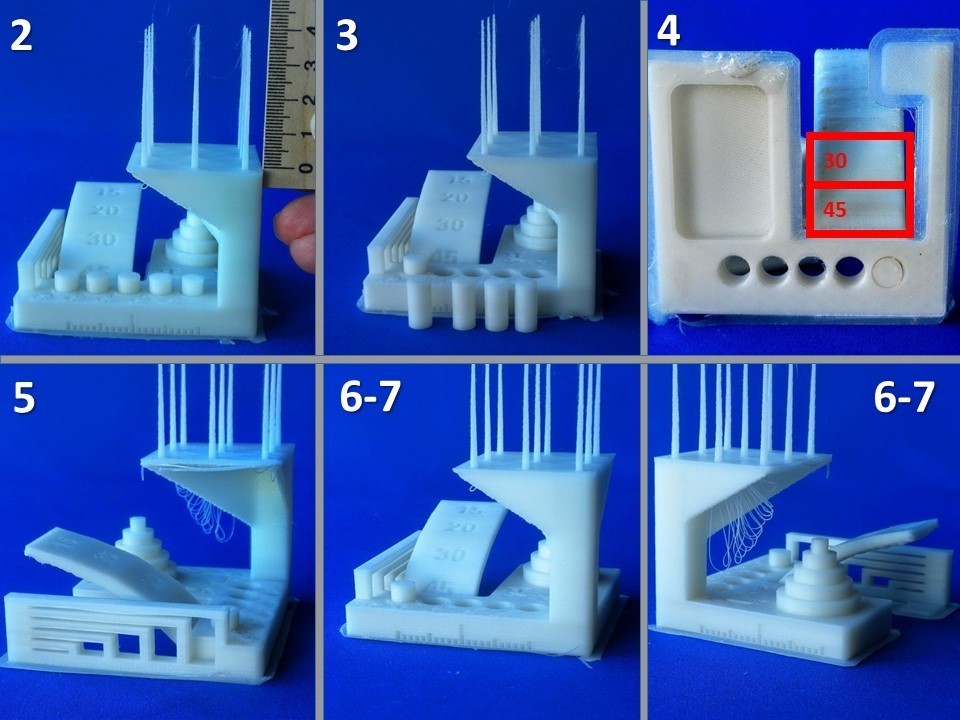

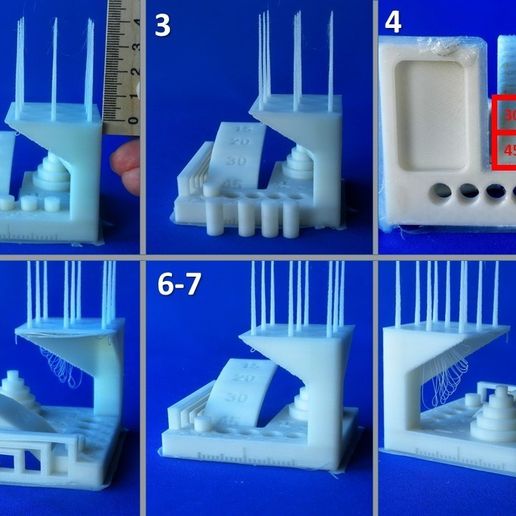

Ensuite, après avoir installé la buse de 0,4 mm de diamètre et augmenté la hauteur de la couche à 200 μm, un autre test a été effectué (numéro 2). Sur la base des résultats, une estimation de 25,5 sur 30 a été obtenue.

Références : https://3dladnik.wixsite.com/portfolio/fdmtestv4-en

Imprimé sur imprimante 3D Lad-1.0 : https://3dladnik.wixsite.com/portfolio/lad-1-0-en

  • Format du fichier 3D : STL
