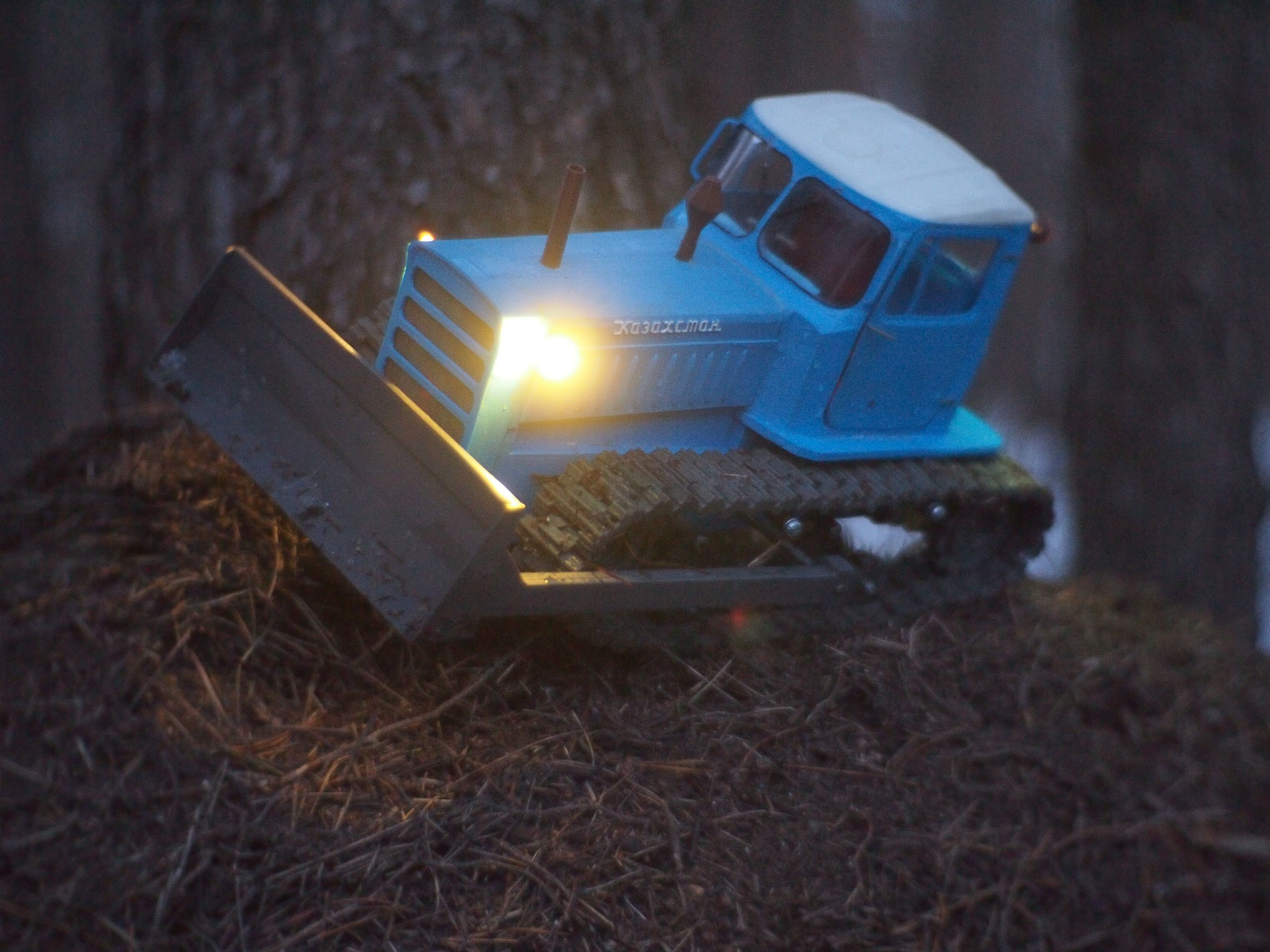

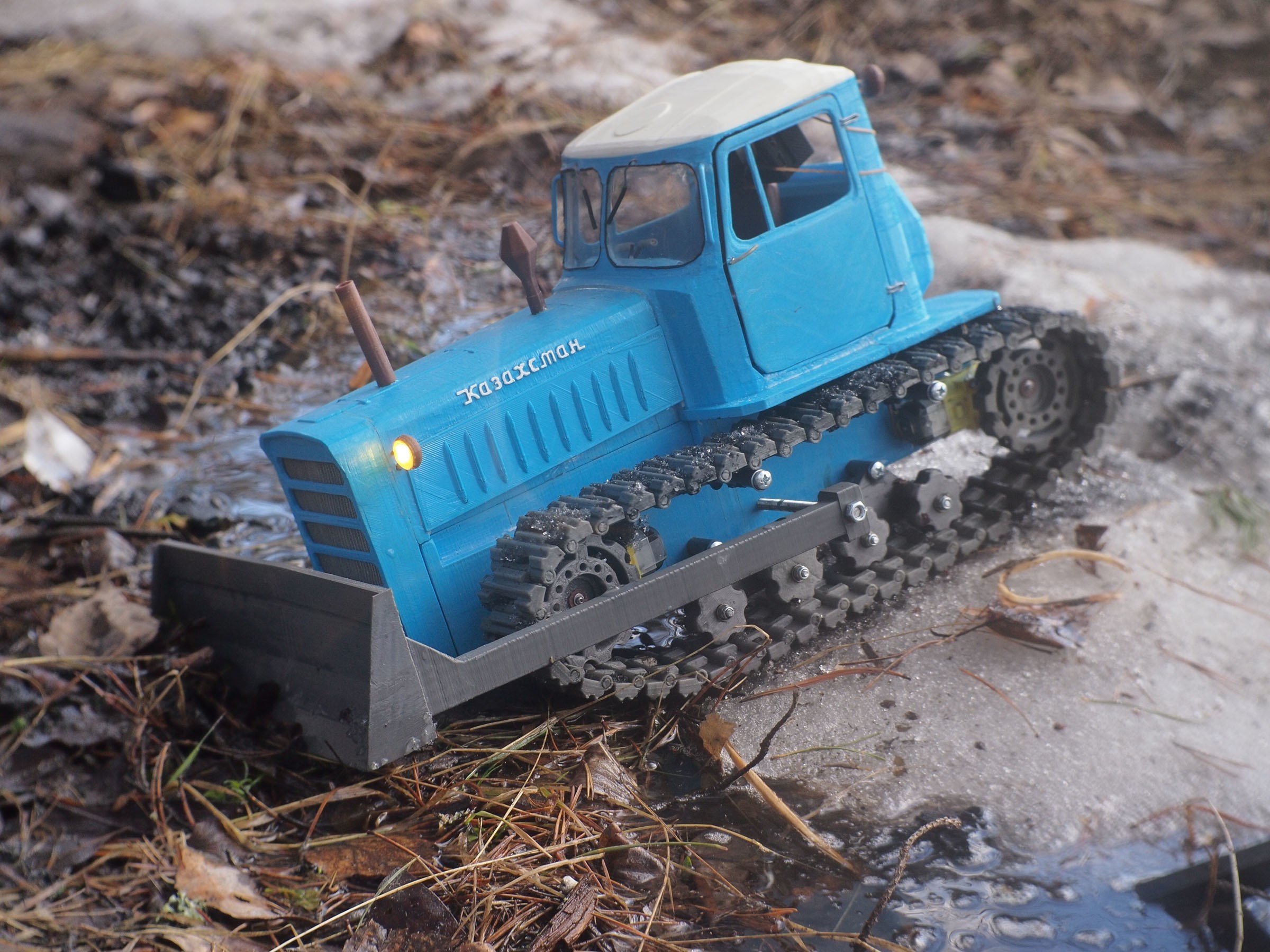

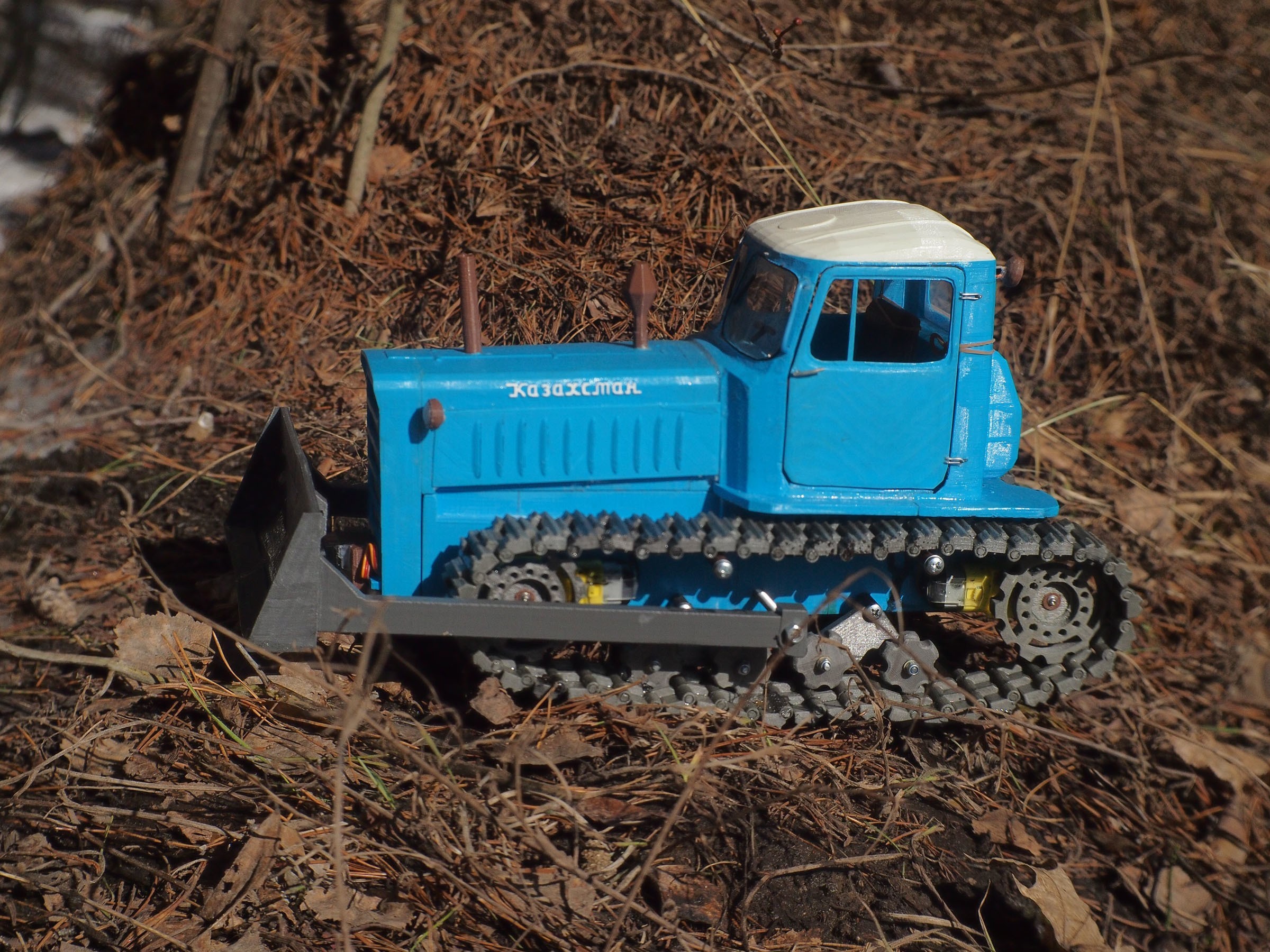

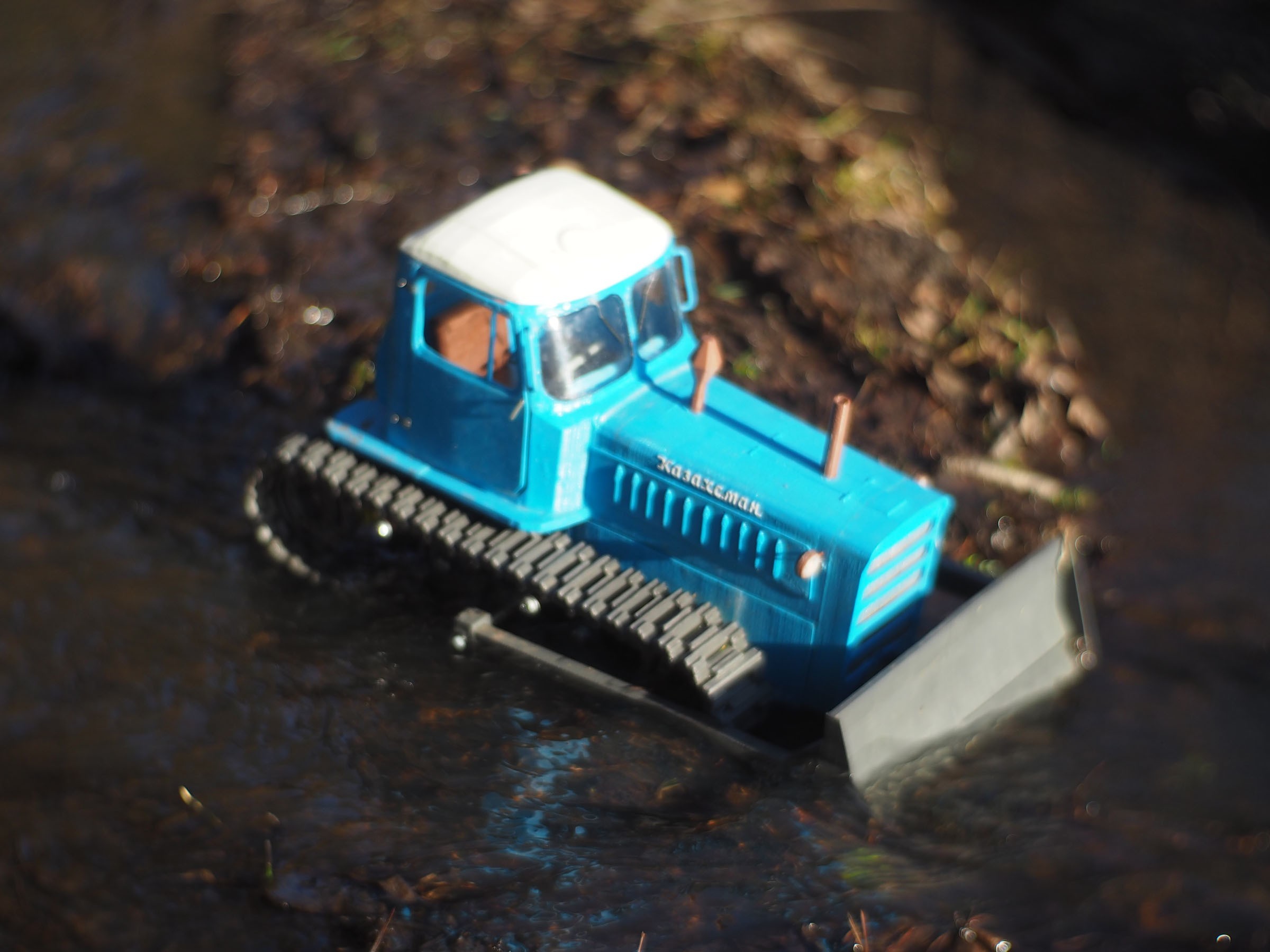

RC tracteur soviétique DT-75 Kazakhstan (échelle 1\10)

?
Qualité de la création : 4,5/5 (9 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

Ce modèle j'ai été converti du mod GTA SA dans ZModeler et adapté pour l'impression dans SketchUp. C'est mon premier travail et j'ai fait beaucoup de trous après l'impression. Modèle a des murs épais parce que j'ai utilisé un très mauvais filament et le modèle facile à casser.

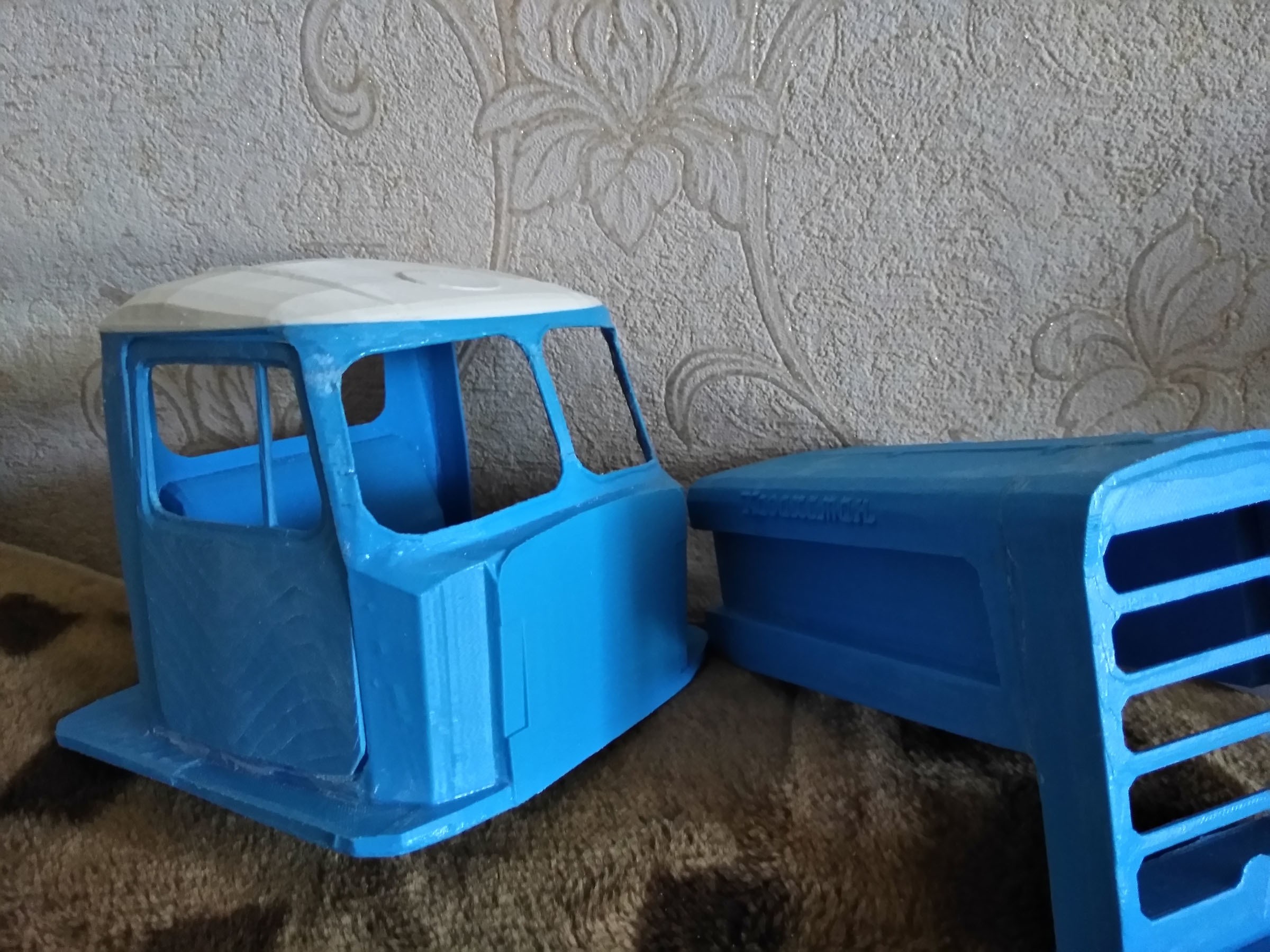

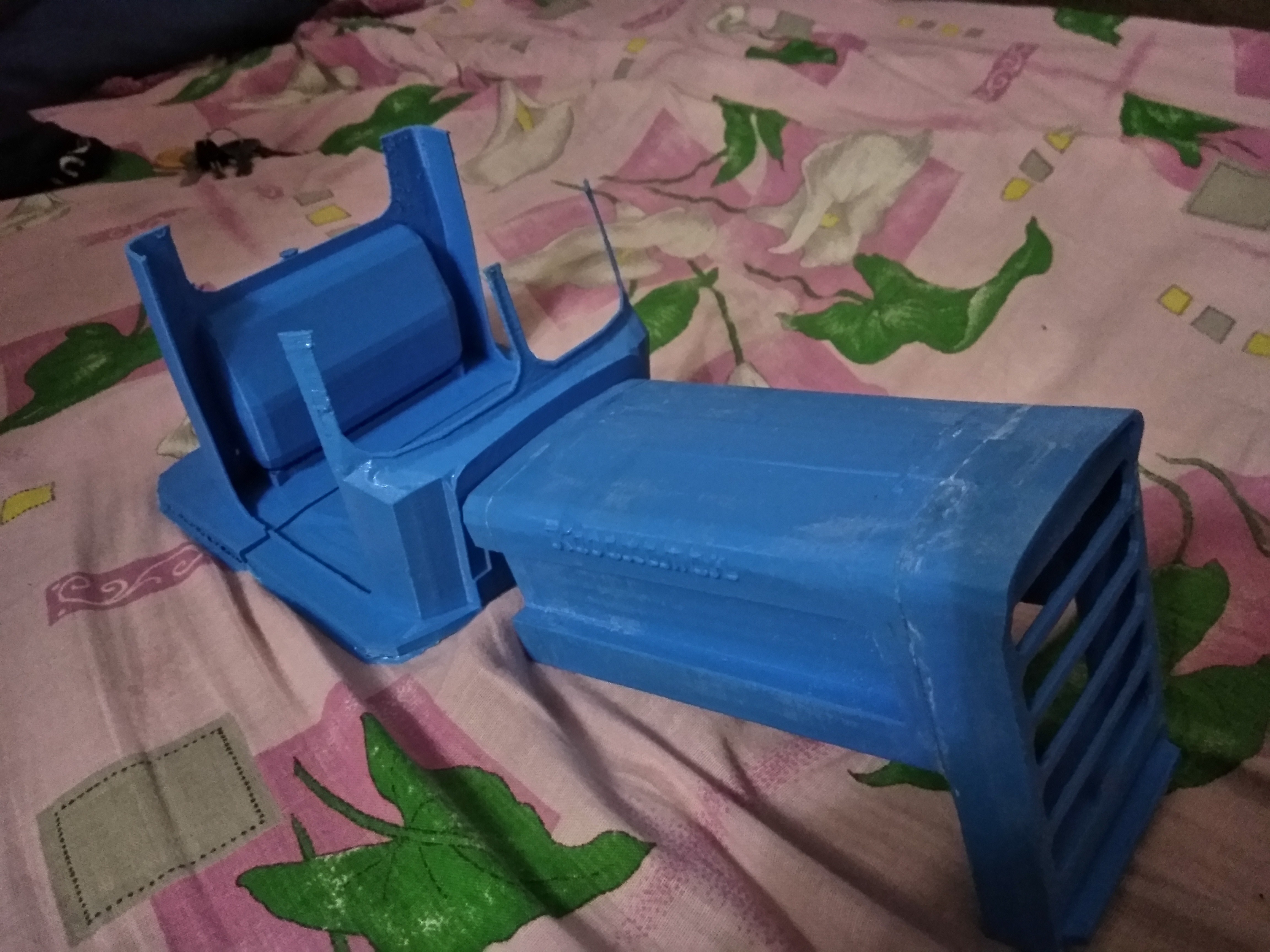

Quelques pièces collées avec de la super colle, cabine renforcée avec du fil de paperclip, de la soude et de la super colle. Également à partir d'un trombone fait de charnières et poignées de porte.

Tracteur à quatre vitesses jaunes qui se vend pour Arduino.

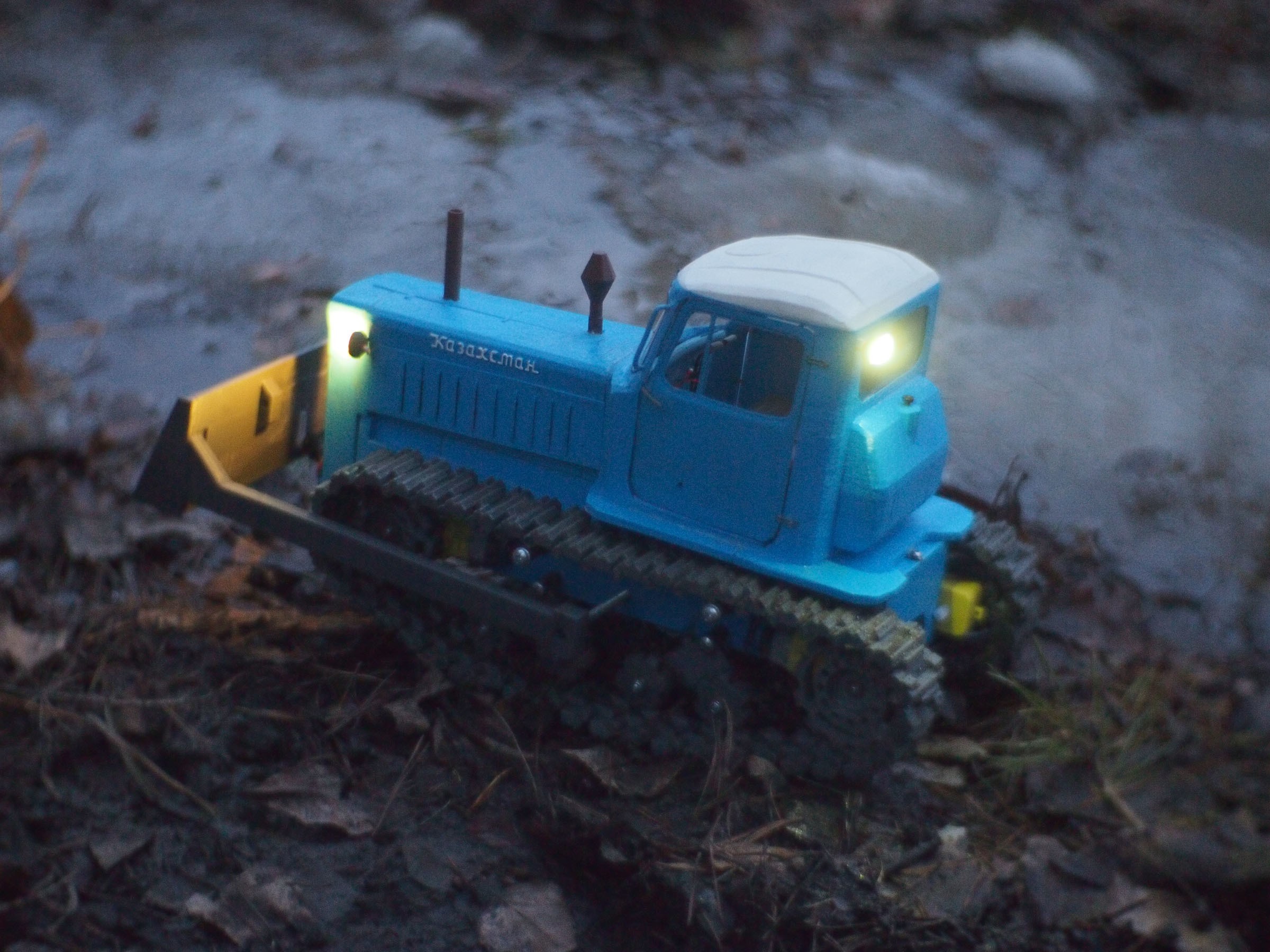

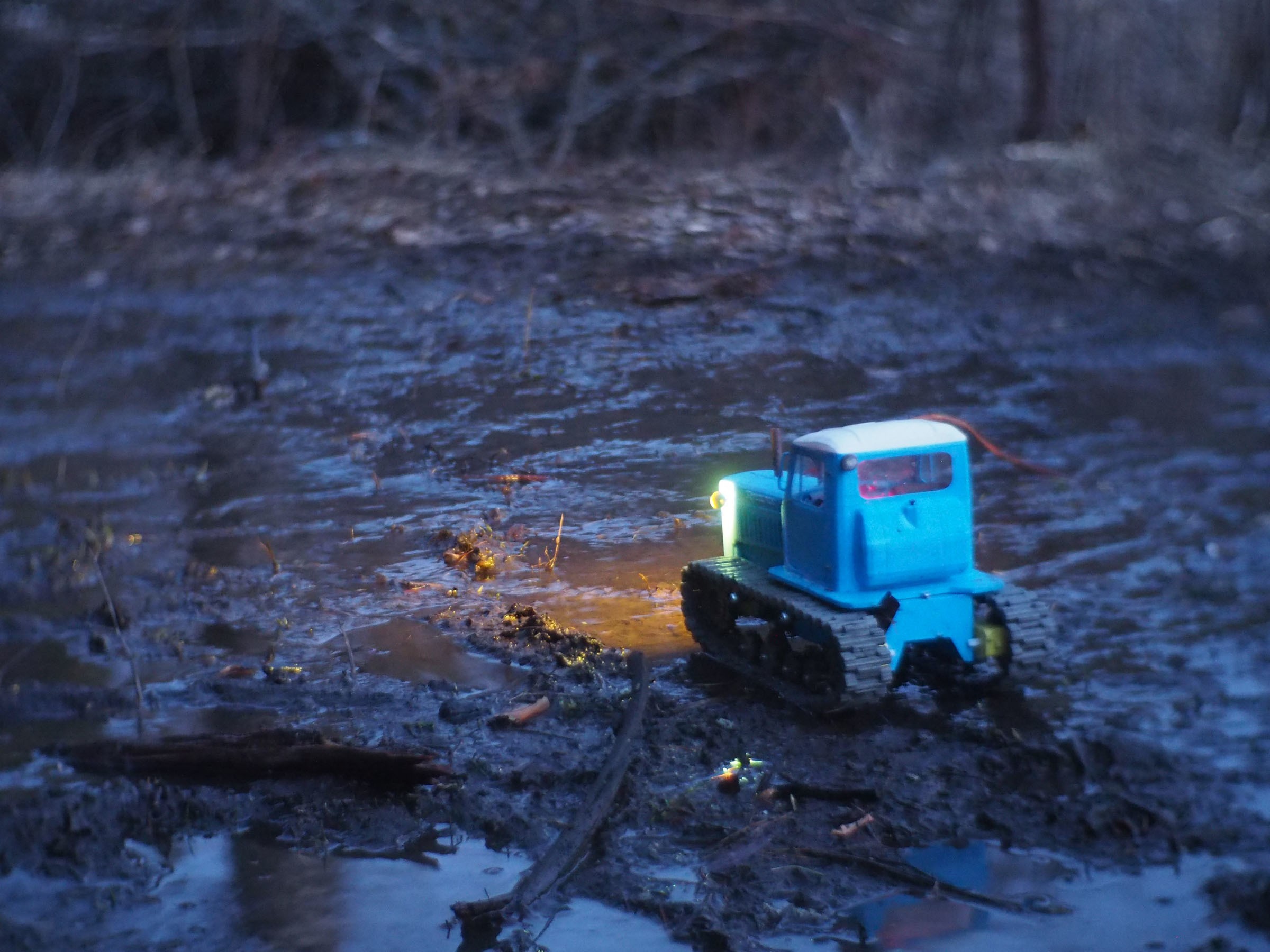

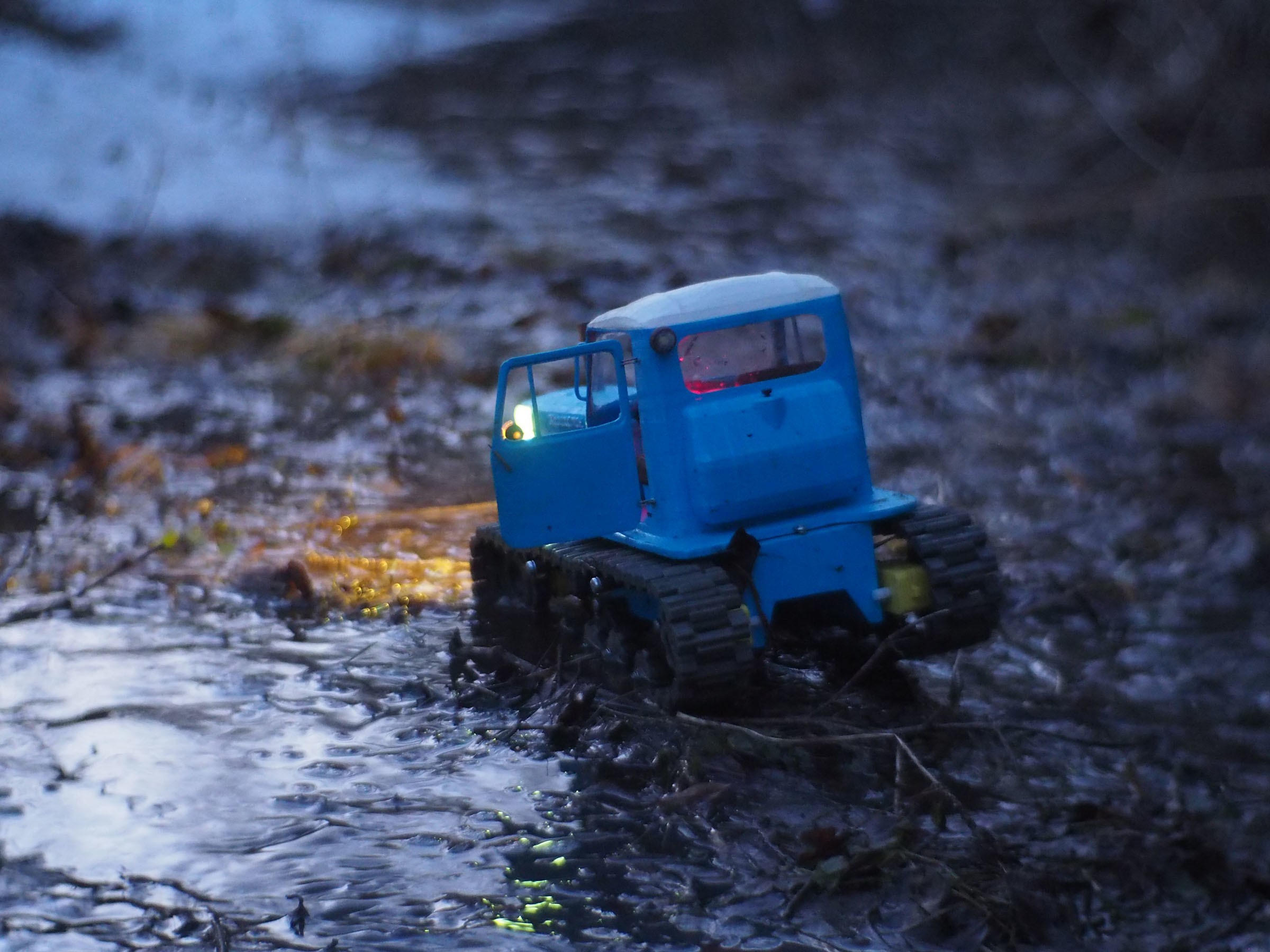

Ce n'est pas le plus puissant pour l'extérieur mais assez pour la maison ou l'asphalte. Peut être 3S augmentera la puissance, je l'utilise toujours sur 2S.

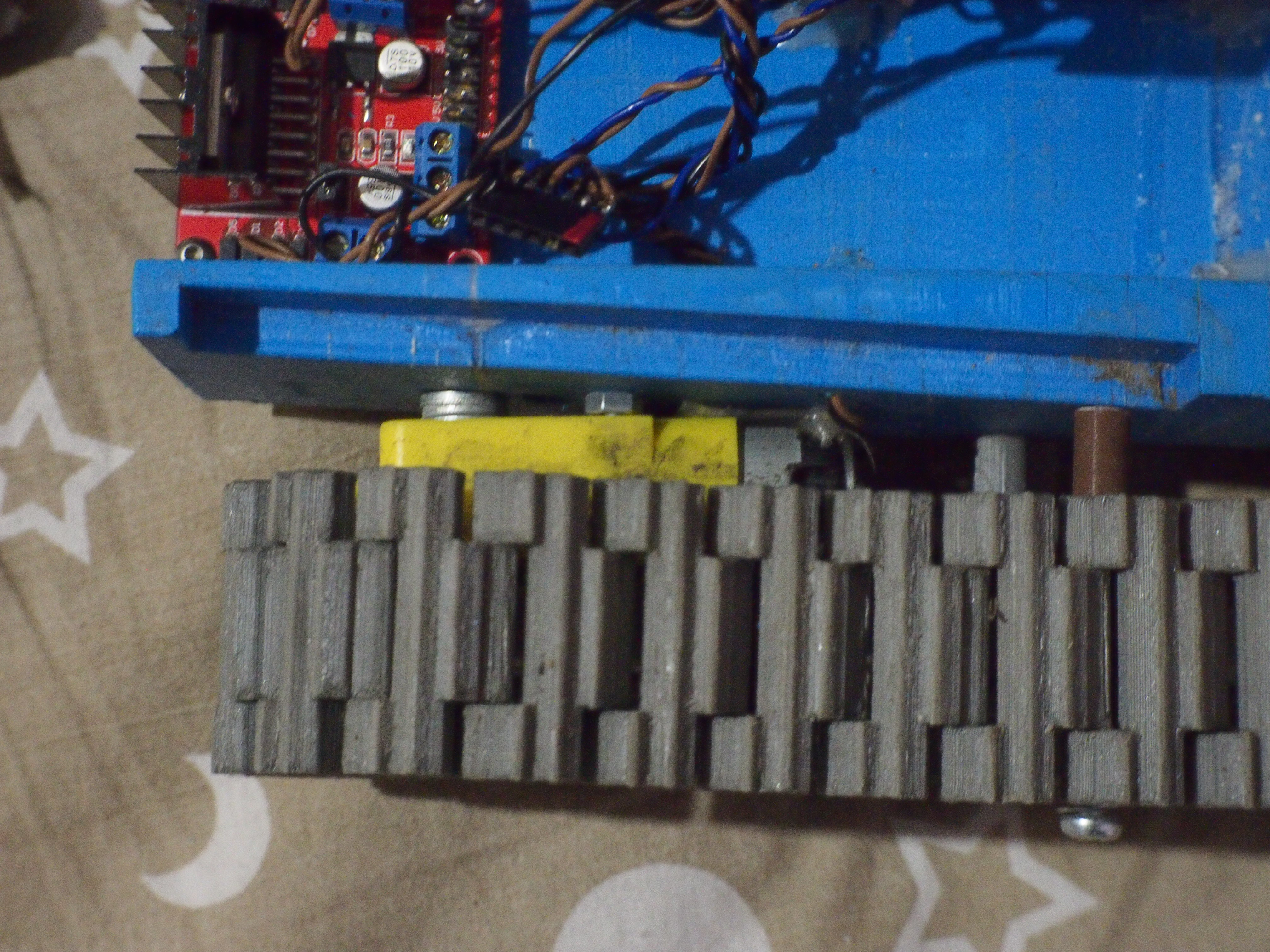

Parce qu'il a besoin d'un contrôle de type réservoir et que je n'ai que le contrôle d'une voiture classique, j'ai été radiocommandé sur Arduino (Nano avec NRF24L01, module L298N). Vous pouvez utiliser un simple RC discret à partir d'un jouet à réservoir ou d'un équipement professionnel à 6-8 canaux.

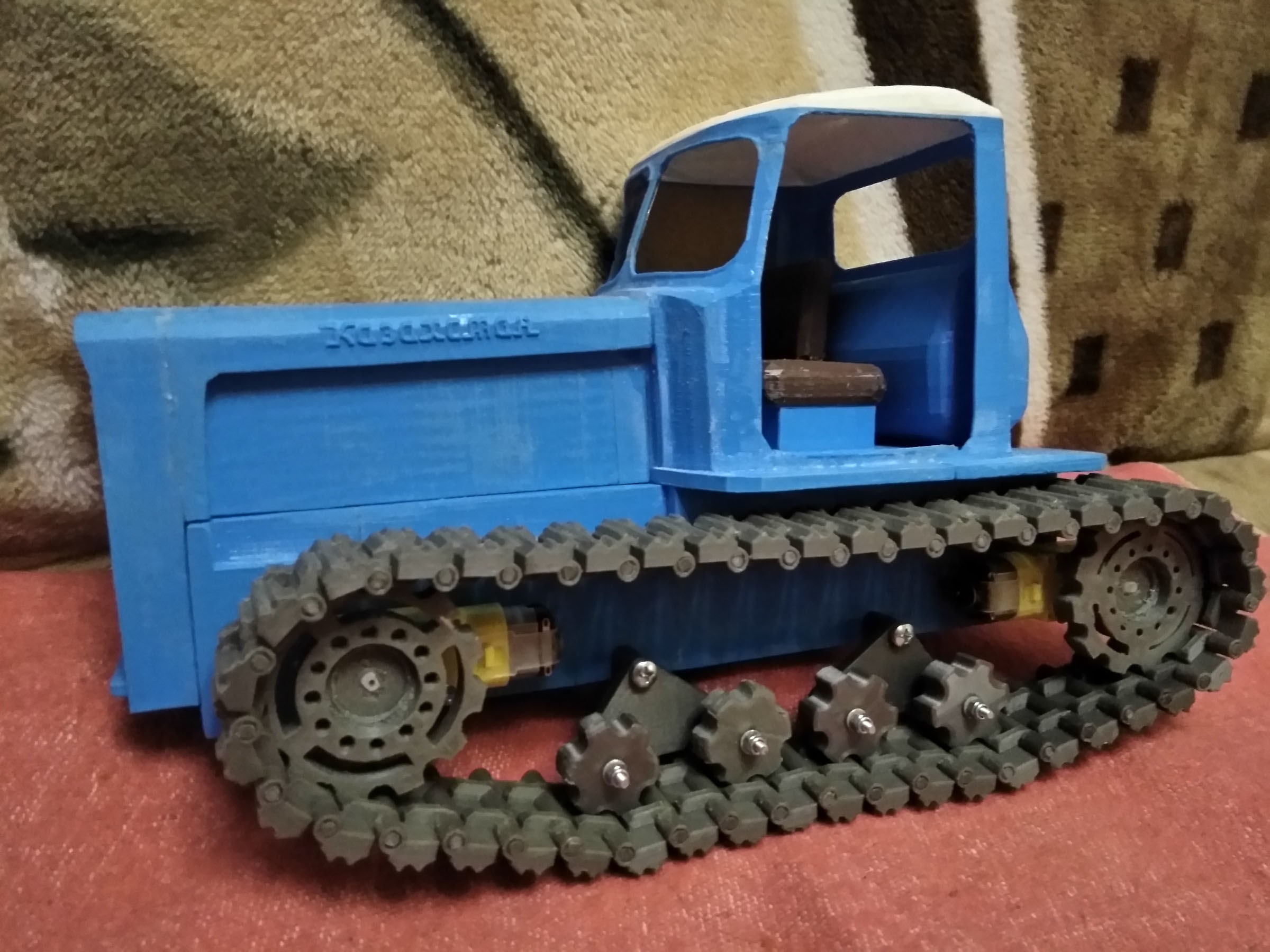

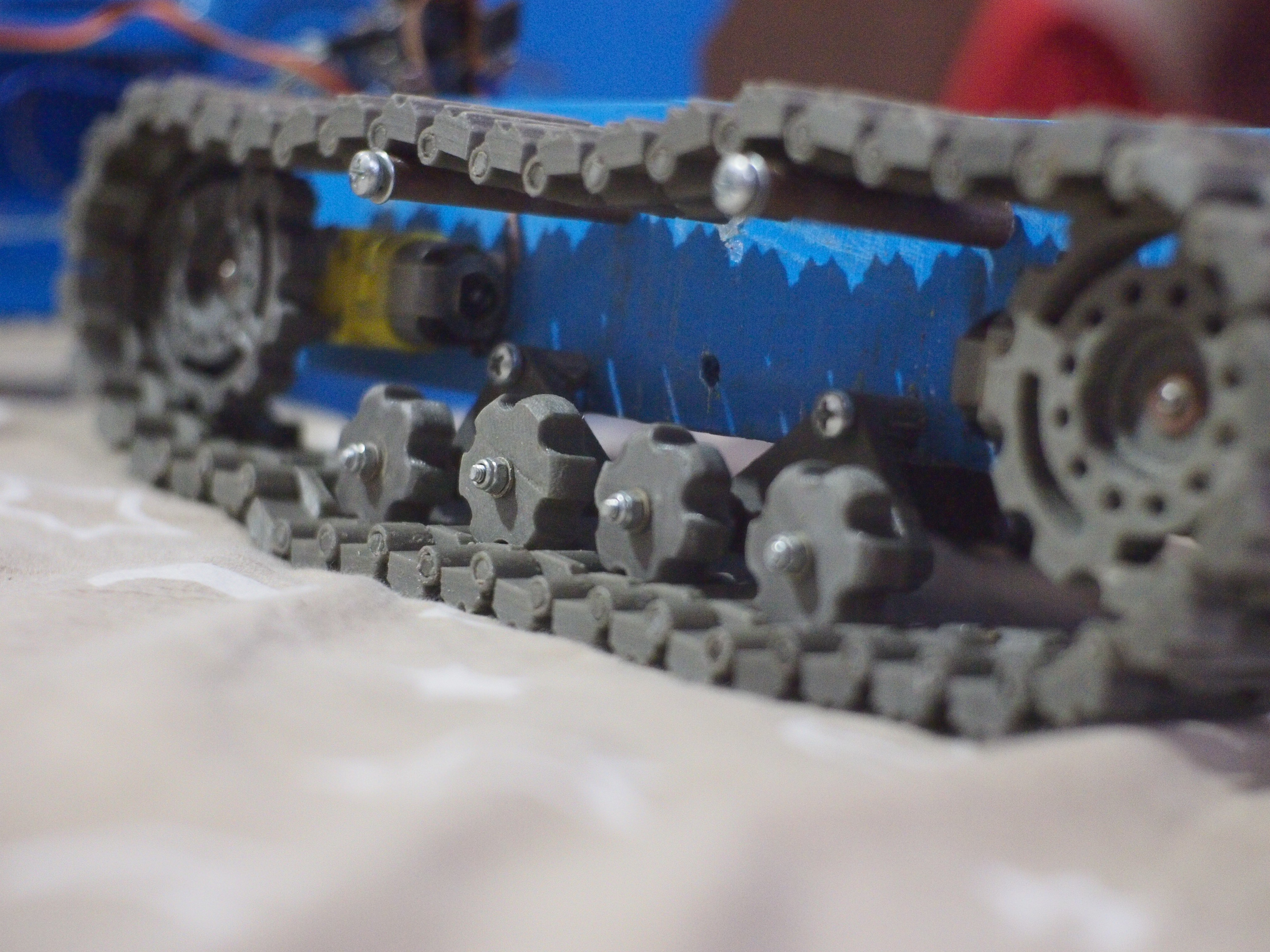

Chaque côté a besoin de 44 rails, 2 roues dentées principales, 2 rouleaux, 2 chariots (karetka), 4 petites roues dentées. Les chariots et les rouleaux se montent sur des vis M4, les petits pignons restent sur des vis M3 avec quelques entretoises.

L'engrenage se monte à l'aide de vis M3 avec quelques entretoises pour être à une ligne avec la deuxième vitesse.

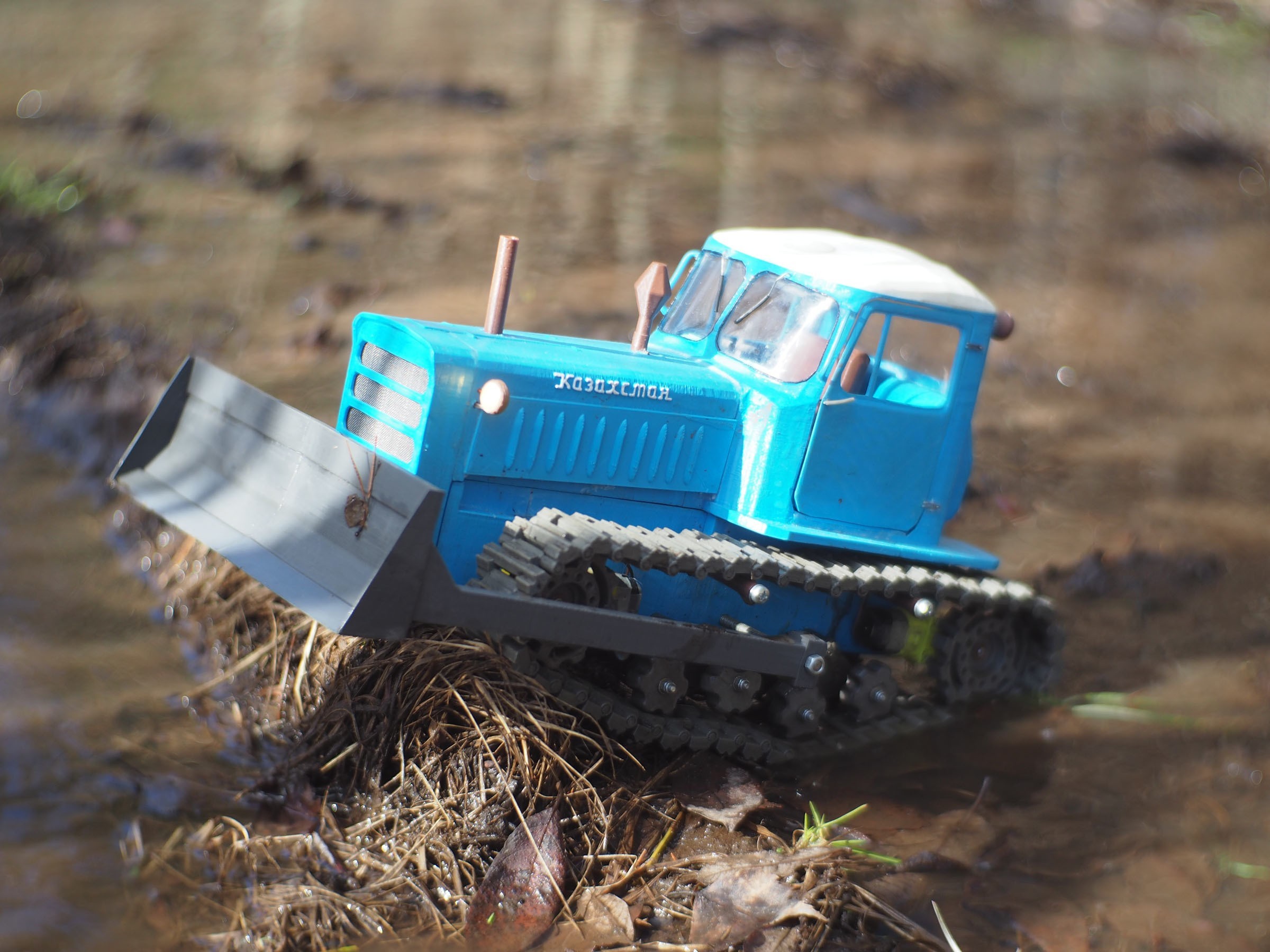

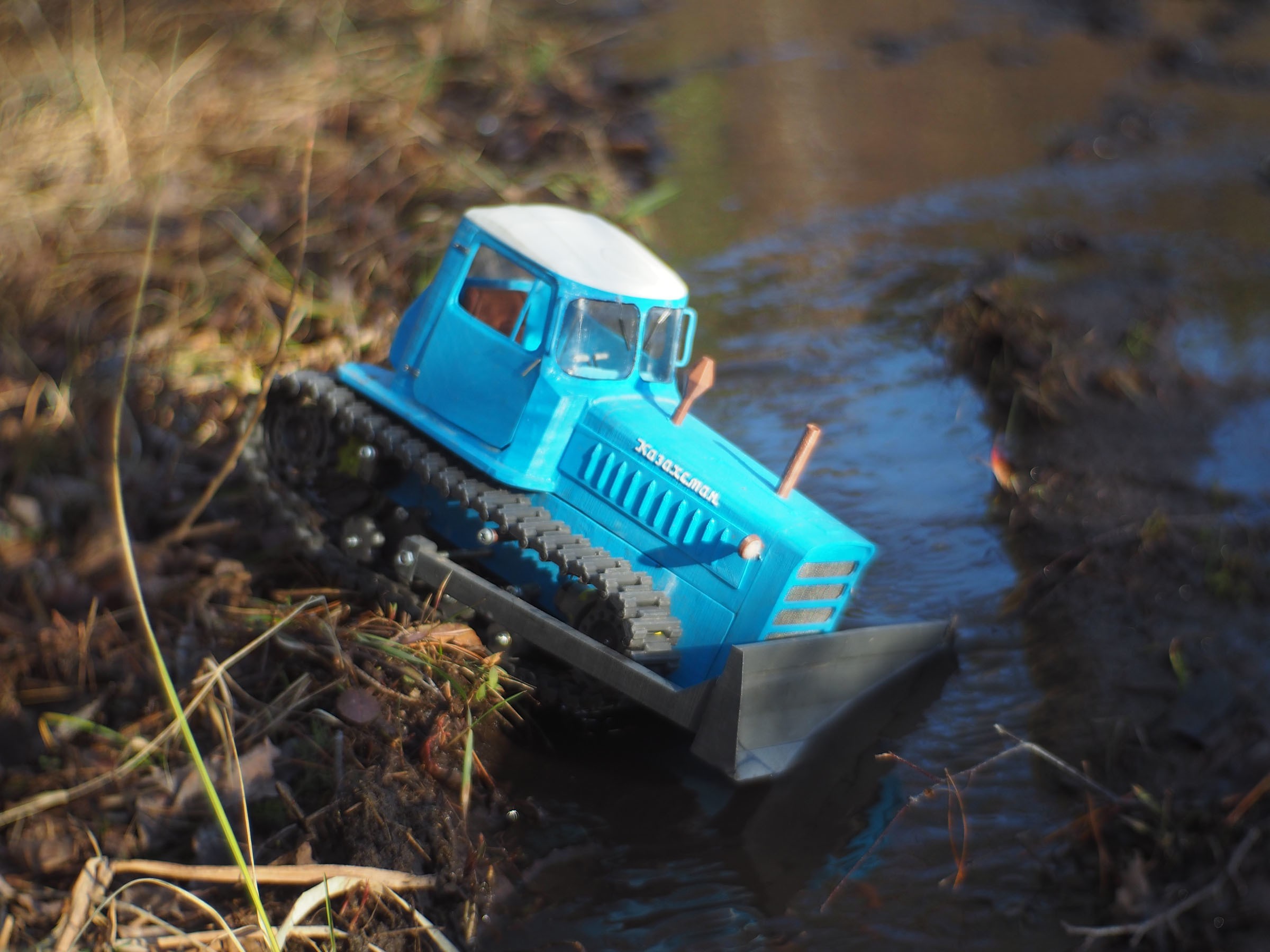

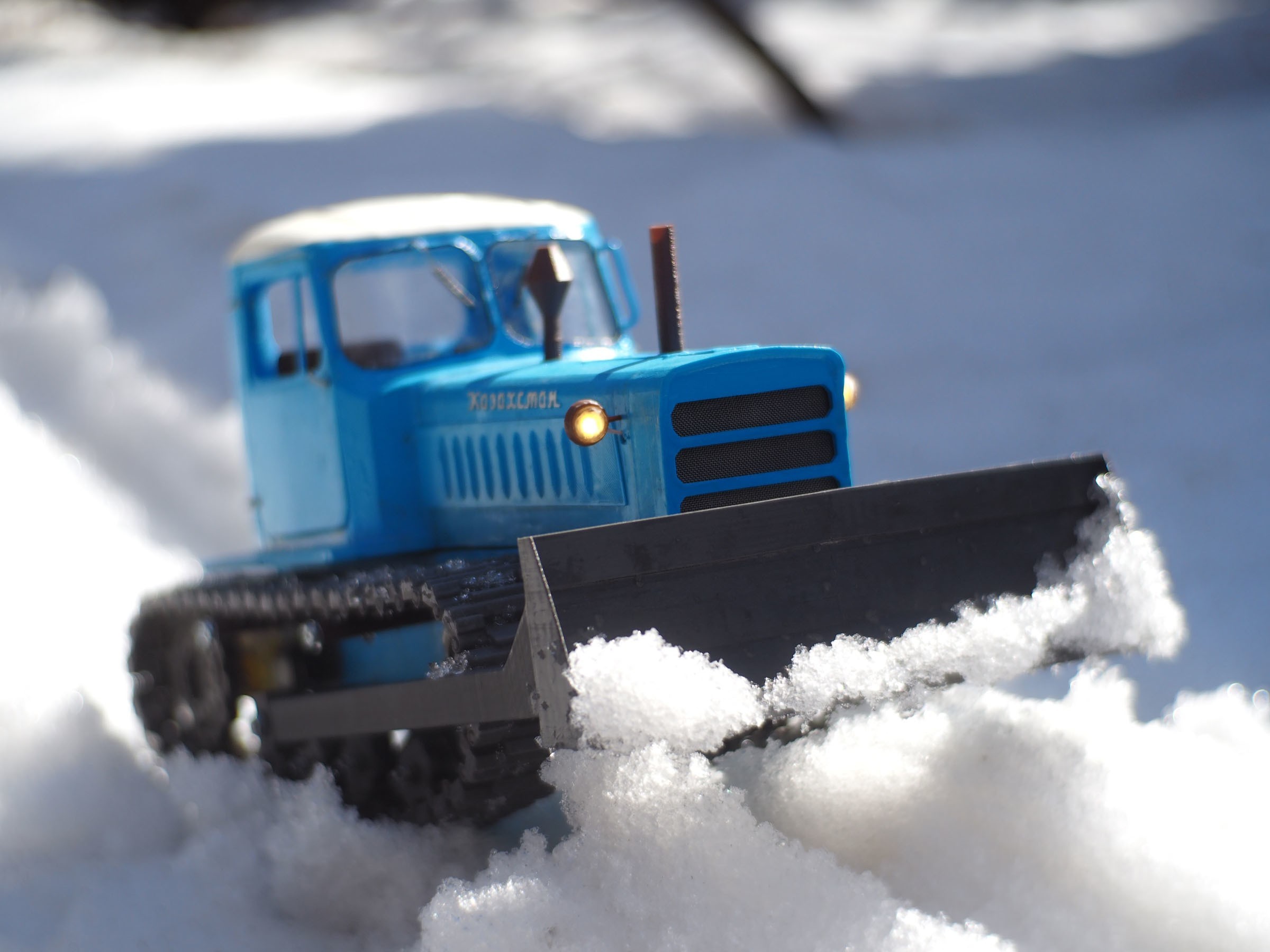

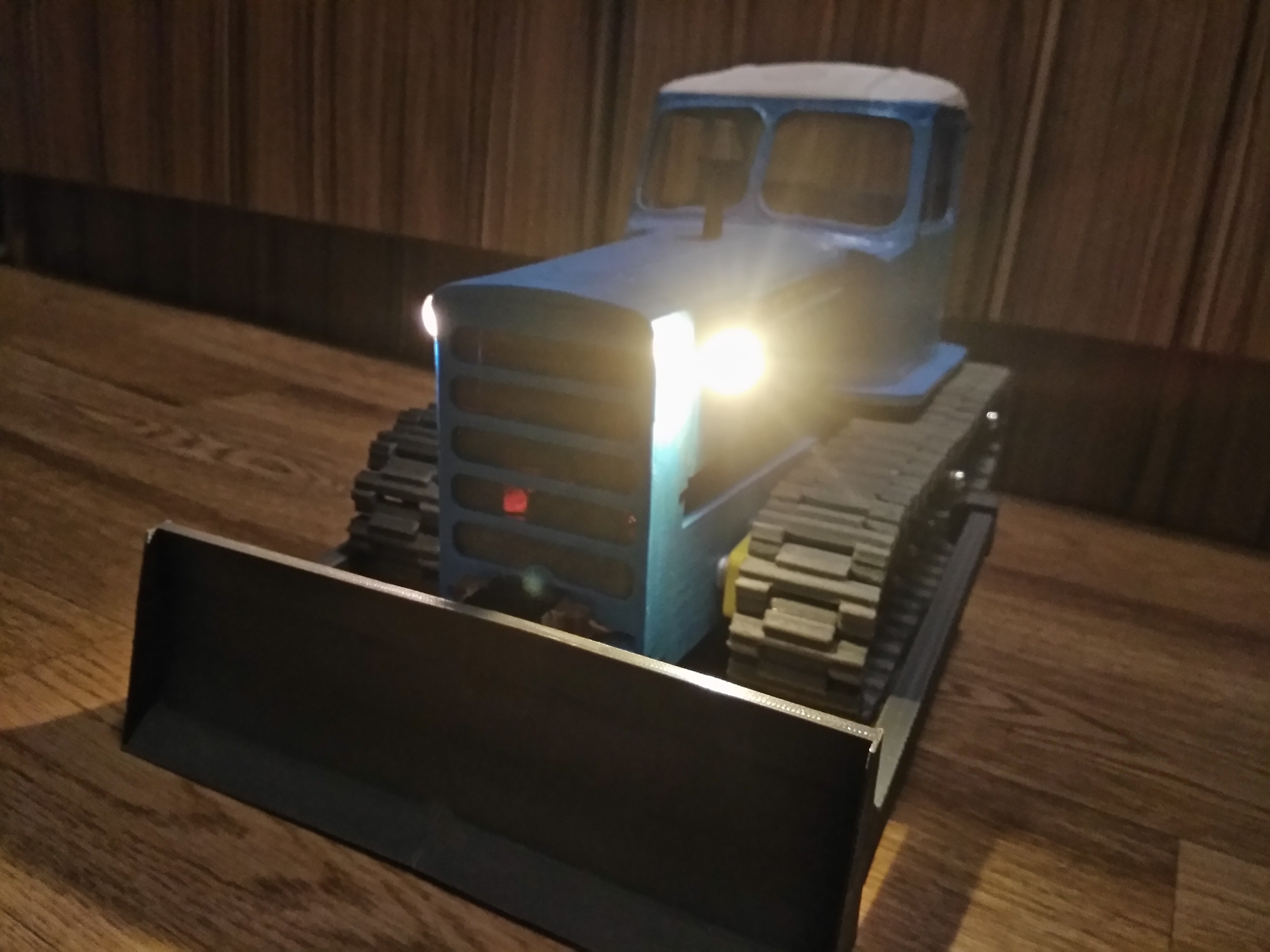

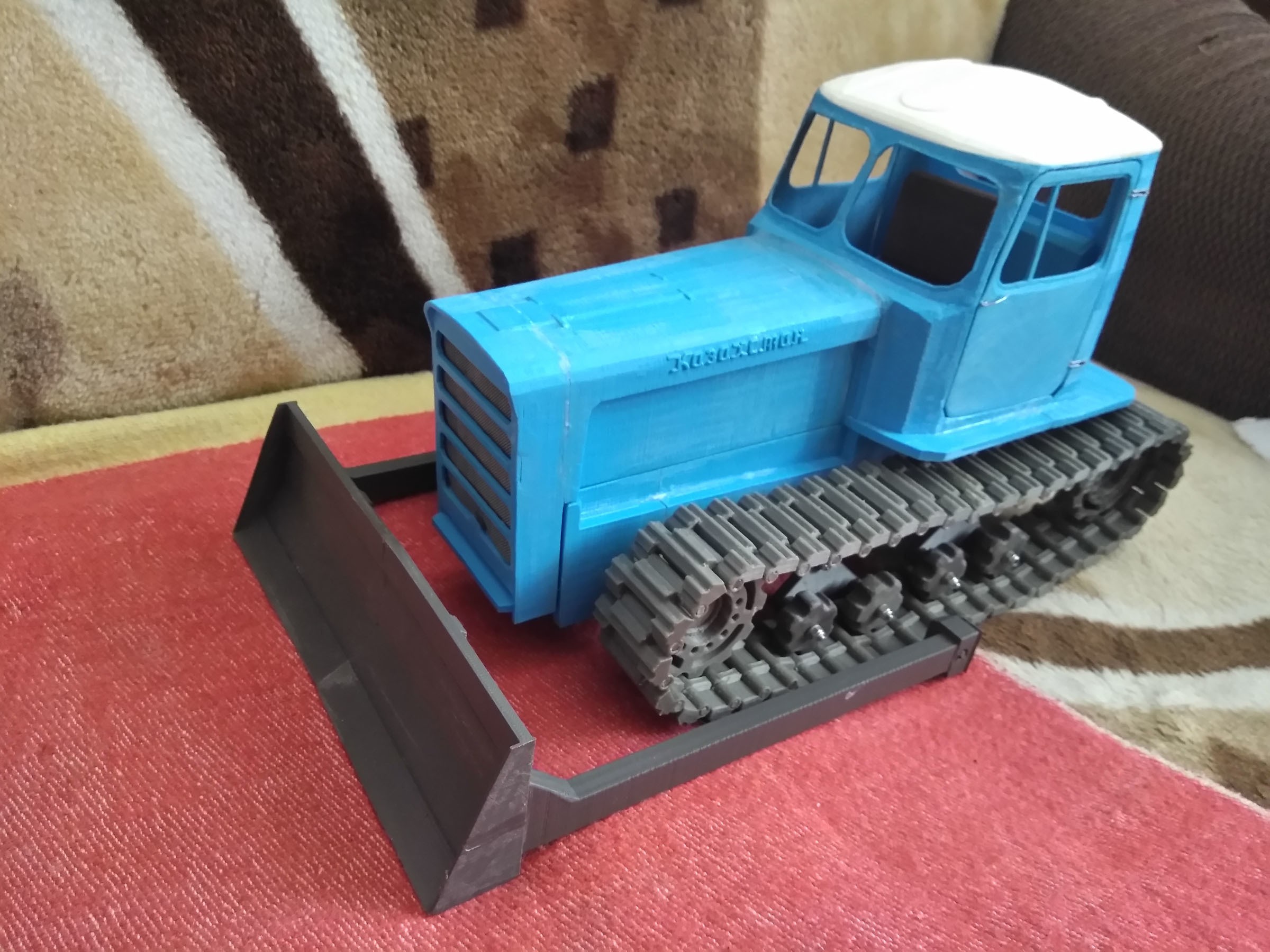

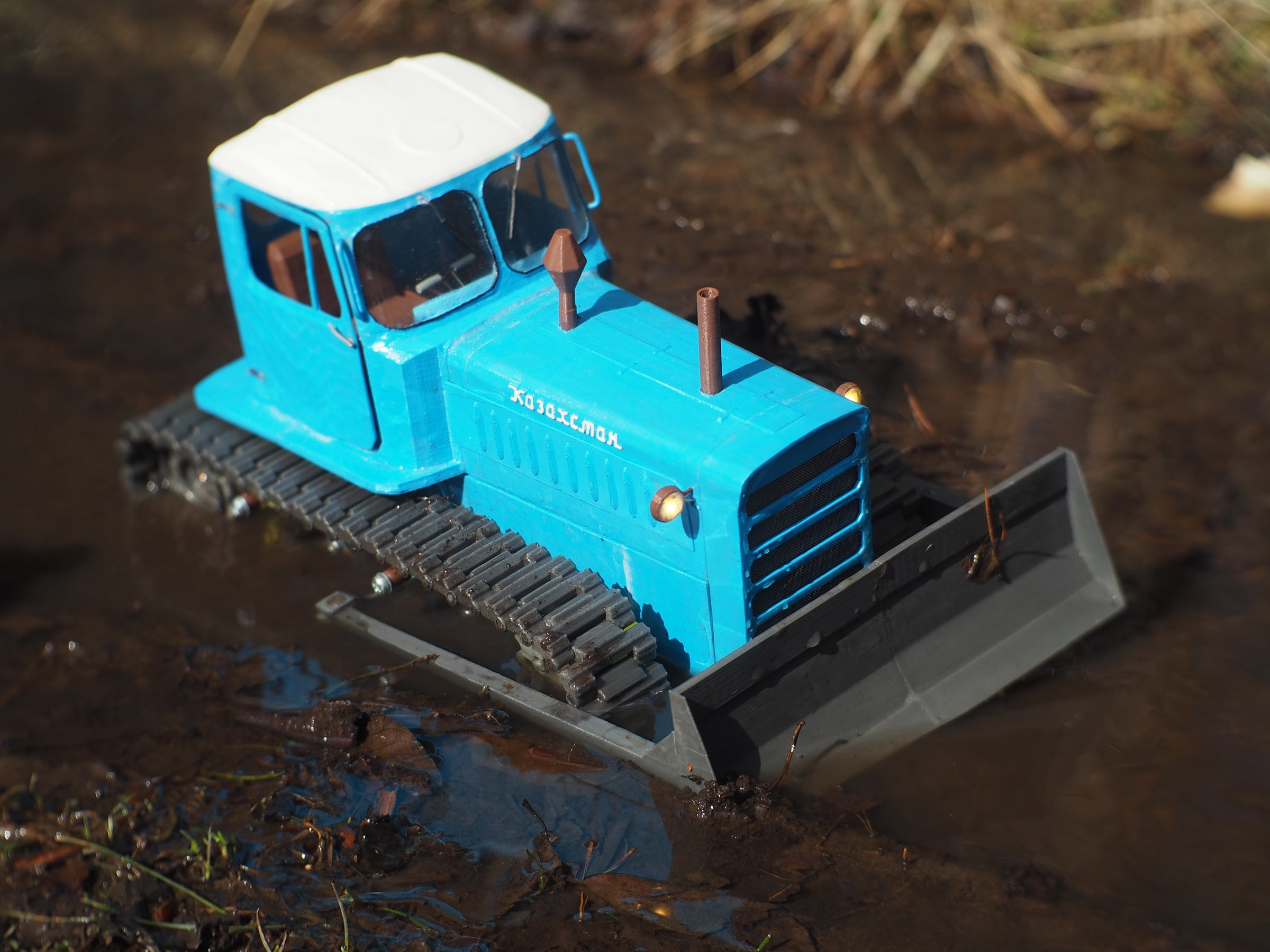

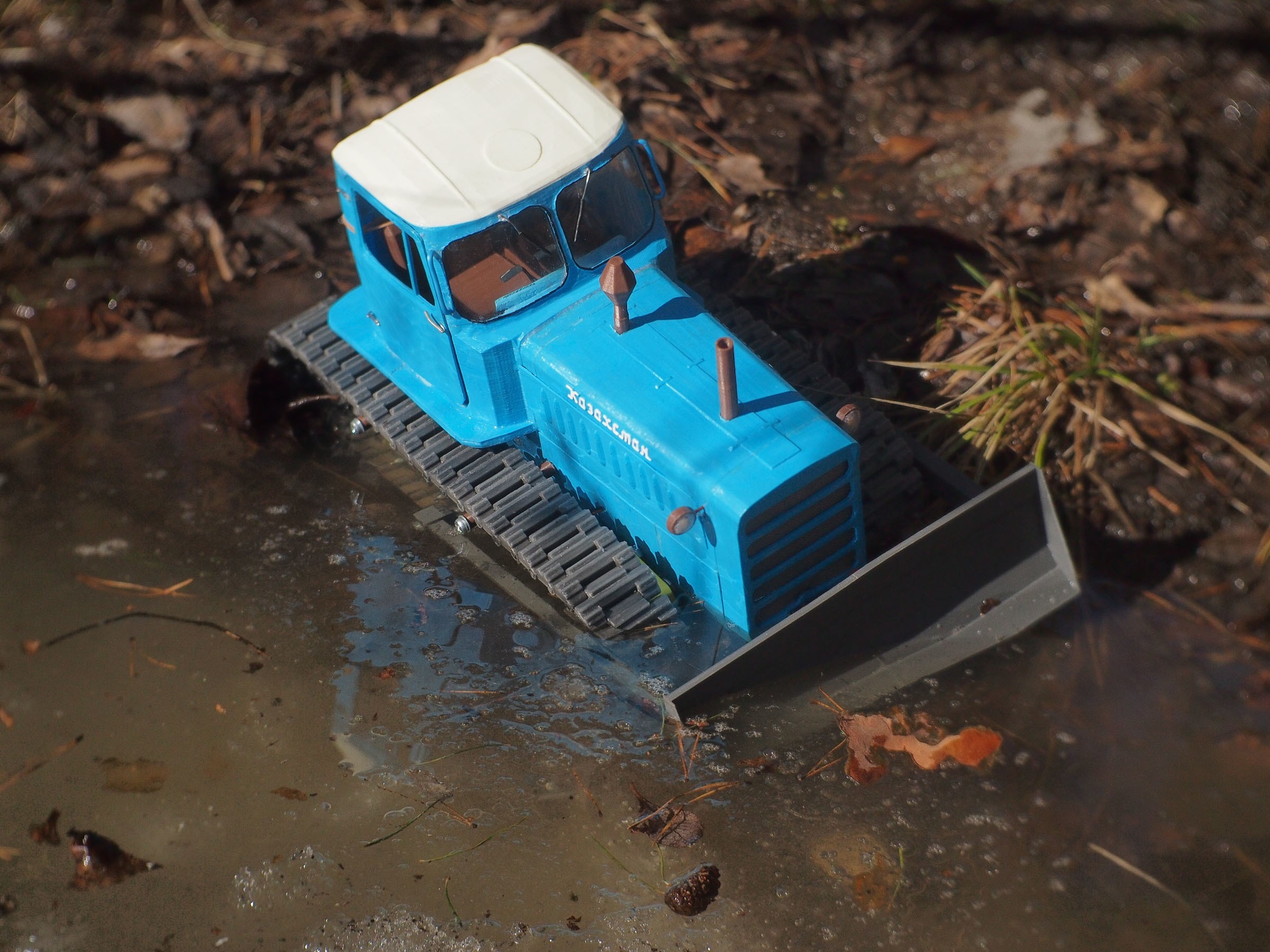

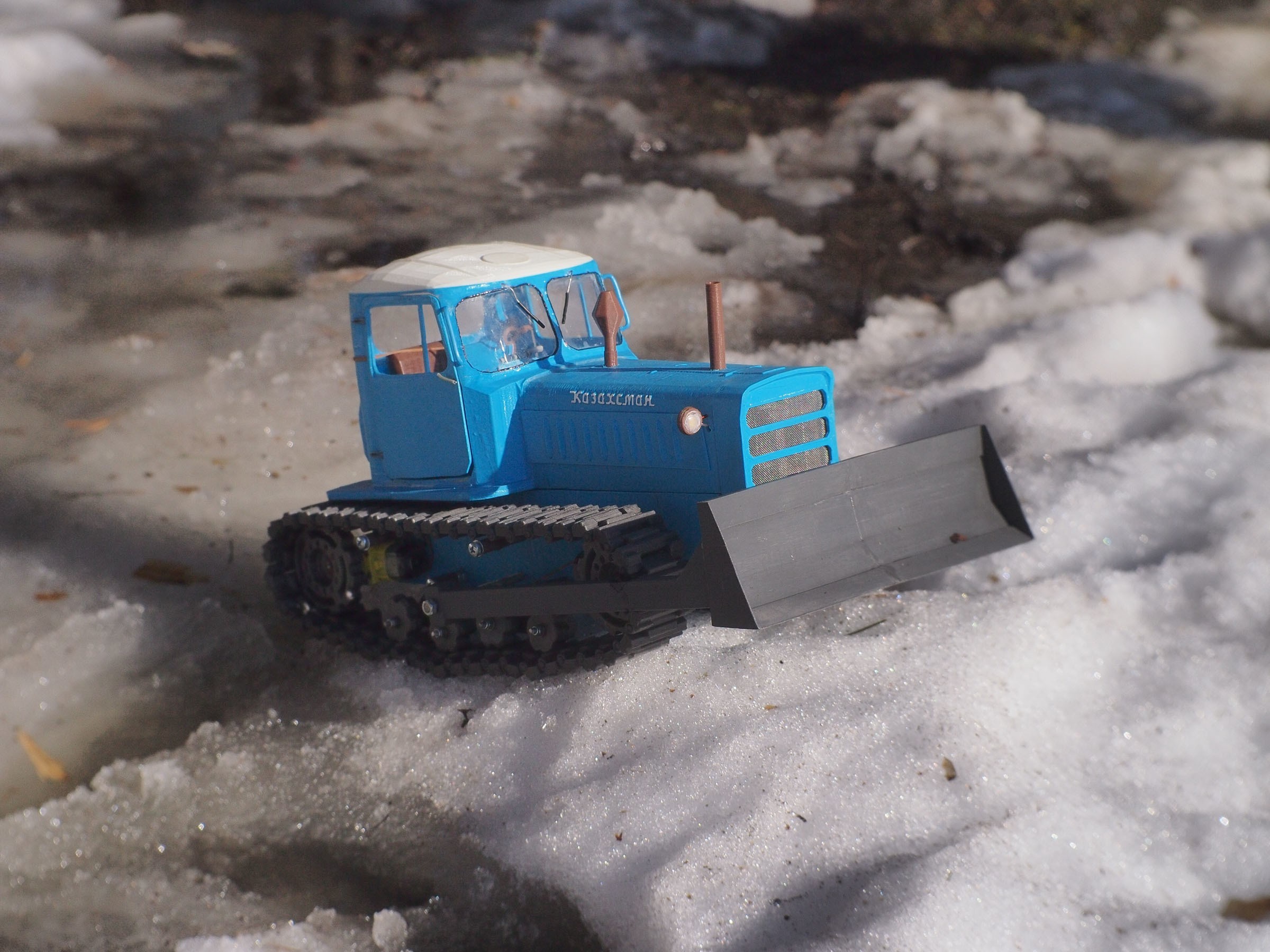

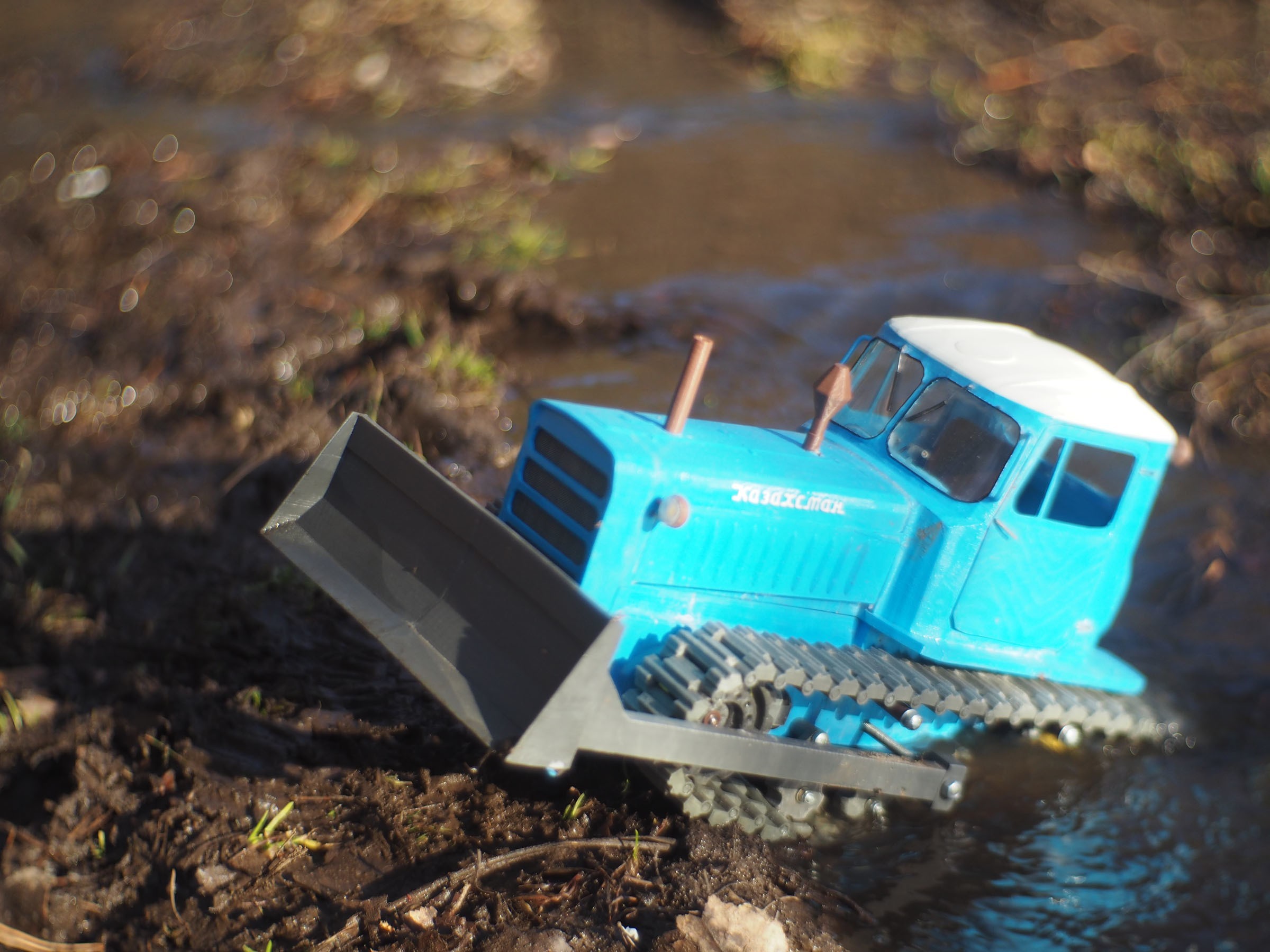

La lame avant est optionnelle et doit être collée à partir de pièces : otval, otvalr, otvalr avec les mêmes pièces en miroir.

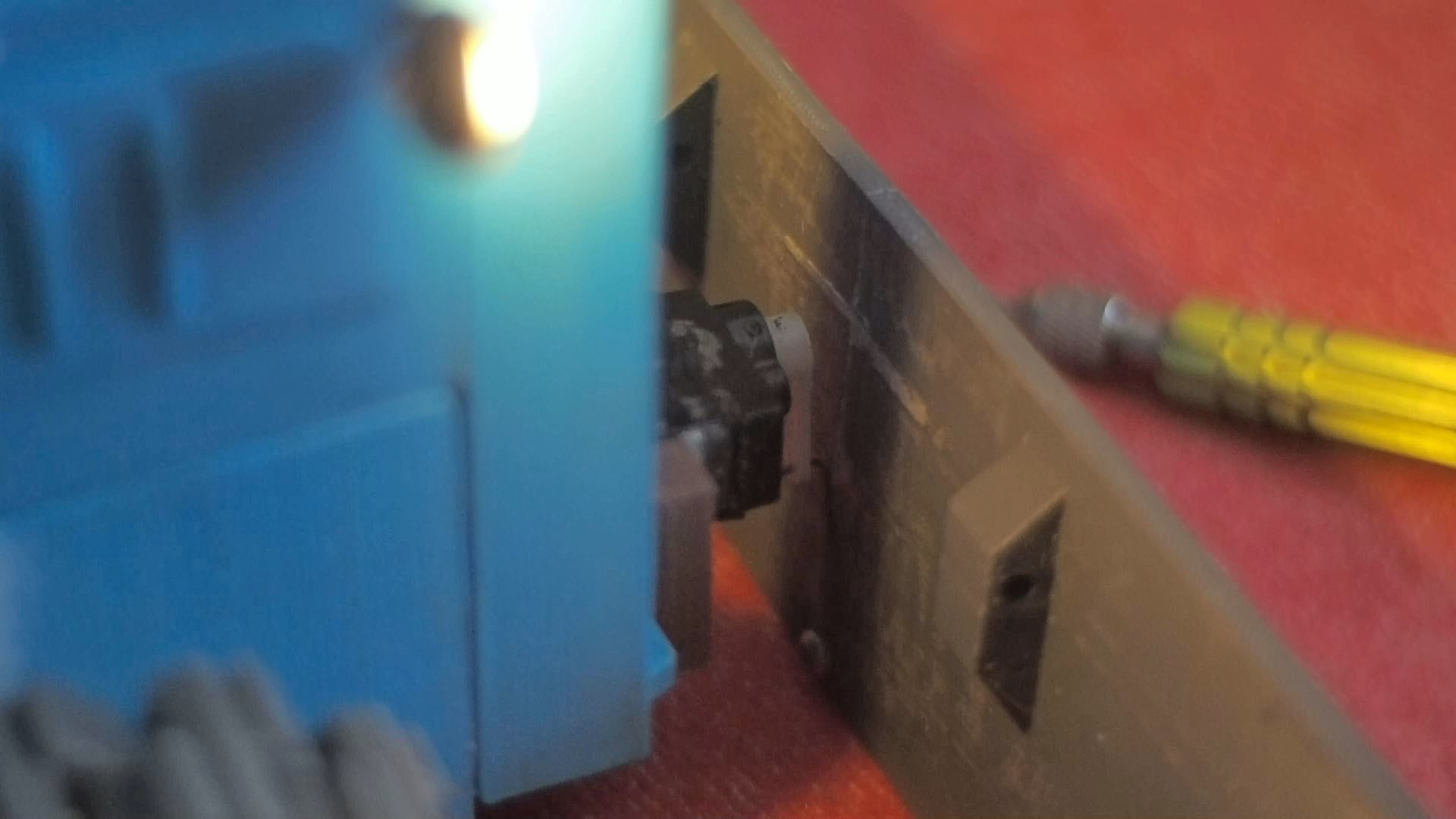

La lame se déplace par servo SG90 qui se monte sur le tracteur avant. Je plie le fil de charnière du trombone, je le visse sur la lame et je l'insère dans le bras servo.

Il est plus facile et moins cher que les servos linéaires.

autre description à venir.........

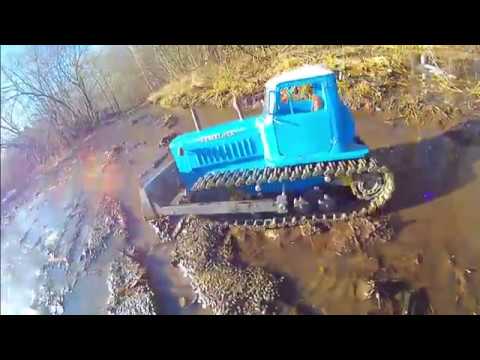

https://www.youtube.com/watch ?v=LWkZRPncncQ4o

https://youtu.be/LWkZRPncQ4o


Paramètres d’impression 3D

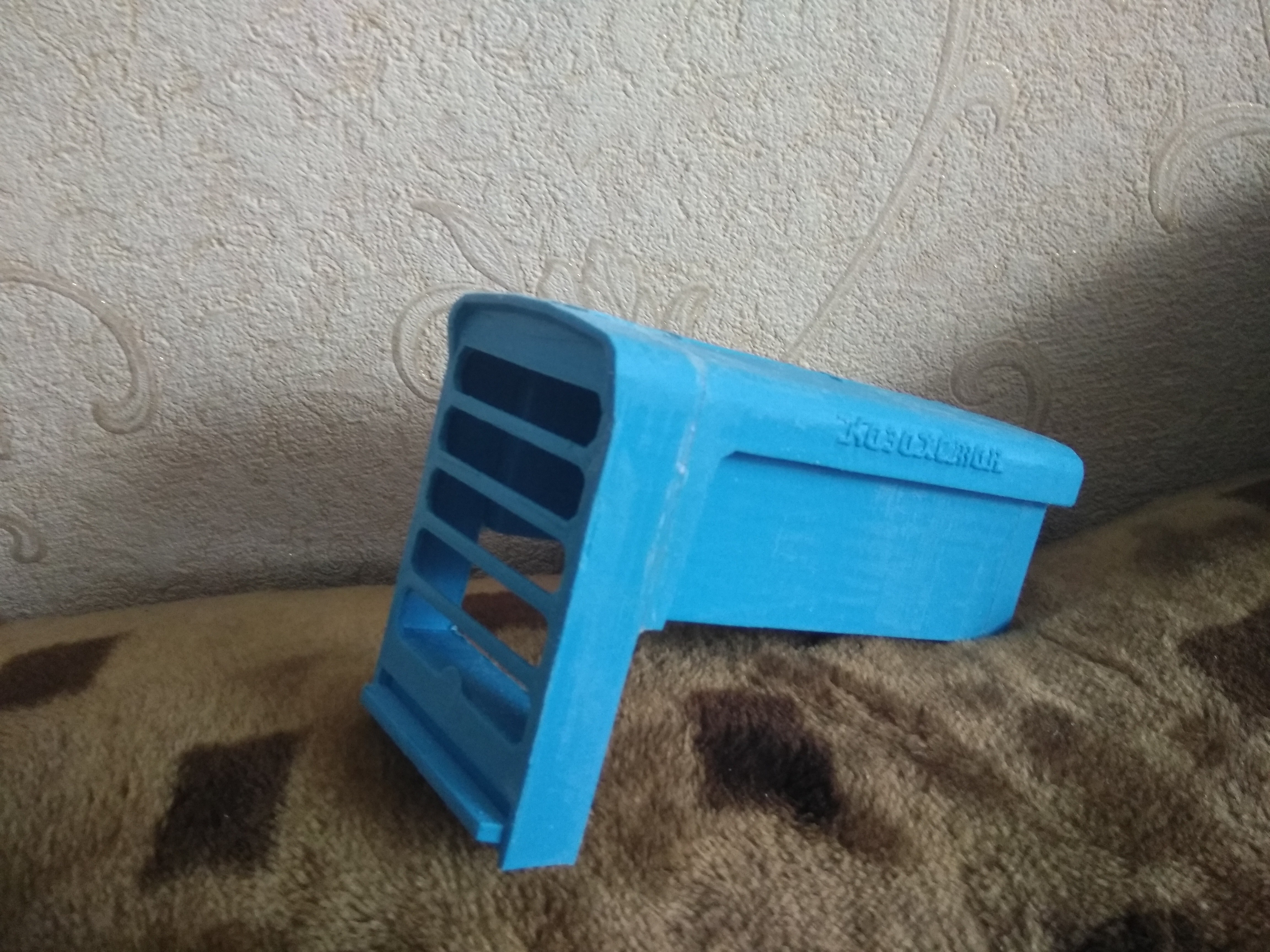

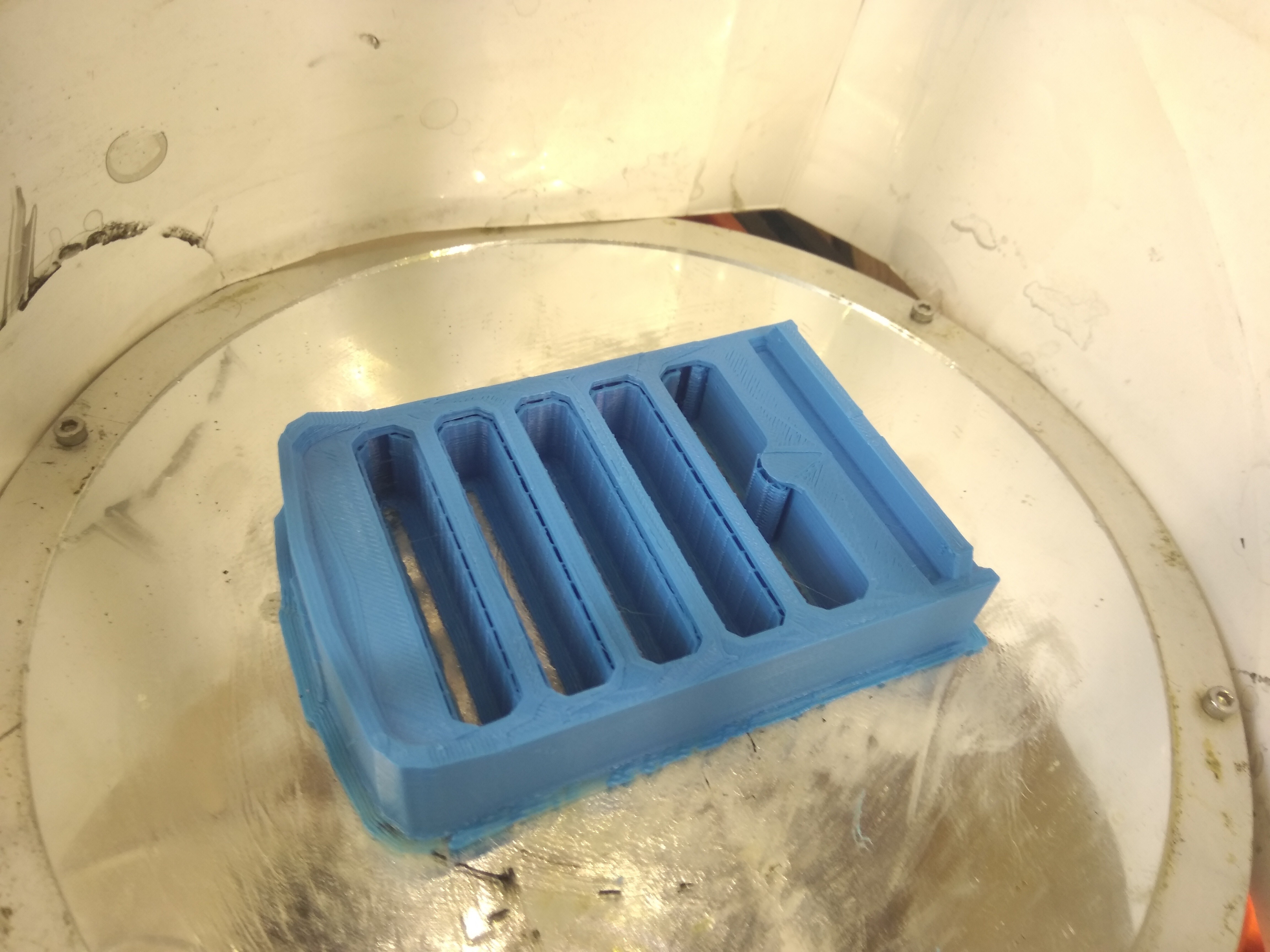

J'ai imprimé un corps en ABS qui était très mauvais et fragile. Et j'ai utilisé beaucoup de super colle pour le rendre fort.

Une couche de 0,2 mm est bonne pour une tête de 0,4 mm.

Remplir 20-30% suffisamment.

Cogs et pistes imprimés par PLA parce qu'il doit être fort, PETG est une bonne alternative.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • DT - дверь.stl
    • DT - кабина 1 (repaired).stl
    • DT - кабина 2 (repaired).stl
    • DT - капот - (repaired).stl
    • DT - крыша.stl
    • DT - низ1 (repaired).stl
    • DT - низ2 (repaired).stl
    • DT-решетка.stl
    • control.stl
    • fara.stl
    • karetka.stl
    • main_cog.stl
    • otval.stl
    • otvalr.stl
    • pin_with_support_big.stl
    • pin_with_support_small.stl
    • roll.stl
    • rychag.stl
    • seat.stl
    • servo.stl
    • small_cog2.stl
    • spacer.stl
    • track2.stl
    • гриль.stl
