Pluviomètre avec capteur à effet Hall

Télécharger fichier STL gratuit Pluviomètre avec capteur à effet Hall • Modèle à imprimer en 3D, SeanTheITGuyTélécharger fichier STL gratuit Pluviomètre avec capteur à effet Hall • Modèle à imprimer en 3D, SeanTheITGuy

Vous avez imprimé en 3D ce modèle ?

Description du modèle 3D

Note : Travaux en cours. va changer de manière significative au cours des prochaines semaines. Notez que toutes les LST sont dans des orientations aléatoires, et non dans l'orientation d'impression suggérée. Lorsque j'aurai finalisé la conception, je les orienterai correctement dans la révision finale.

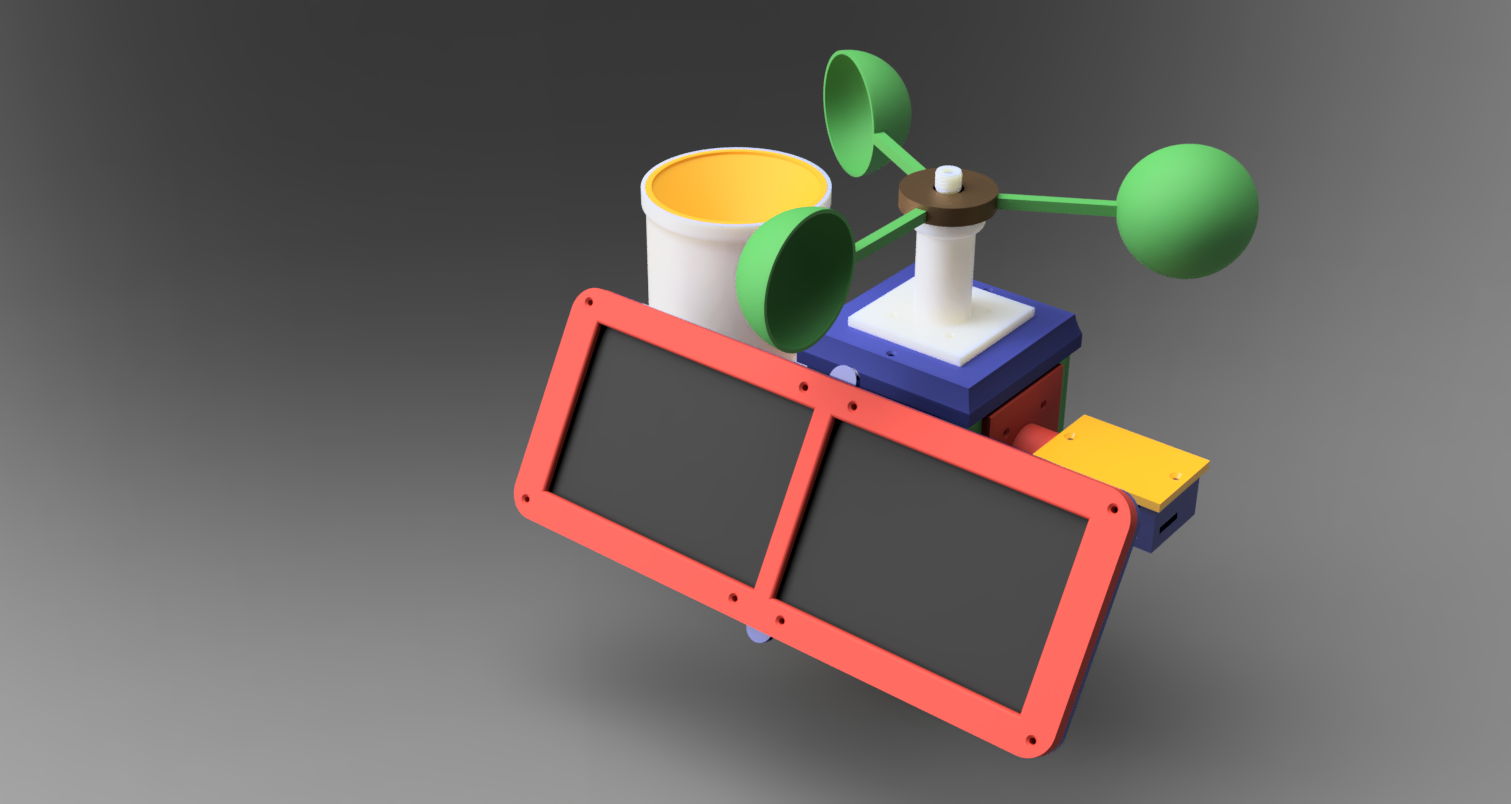

Pluviomètre expérimental pour ma station météorologique basée à Arduino.

https://www.thingiverse.com/SeanTheITGuy/collections/arduino-weather-station

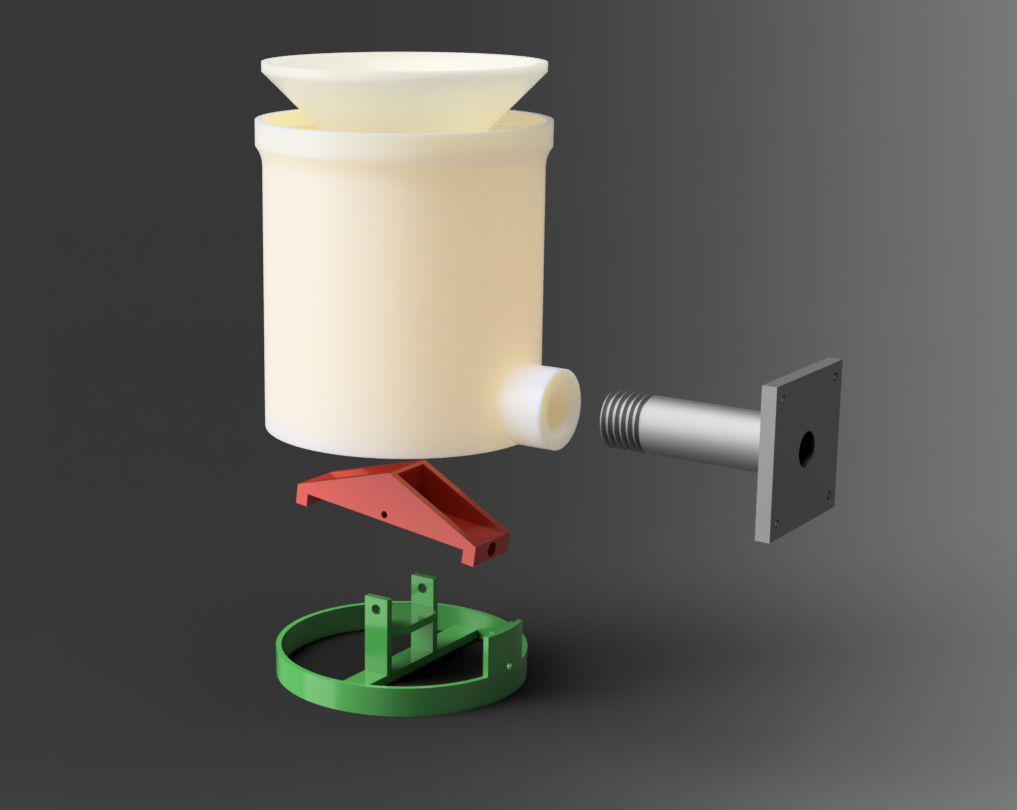

Il s'agit d'un simple pluviomètre à benne basculante. Il s'agit d'un travail en cours qui pourrait nécessiter une petite mise au point.

Capteur à effet Hall

5x2 Aimants

Il recueille des données en collectant la pluie dans l'entonnoir qui a une surface de collecte de 78,54 cm^2. Je n'ai pas encore calibré la benne pour savoir combien d'eau il faut pour la faire basculer, ce qui me permettrait de savoir combien de pluie chaque benne indiquera, mais cette information viendra à mesure que je rassemblerai d'autres éléments et que j'inclurai la programmation de ces éléments.

La benne doit être fixée à la base avec des vis M3, qui doivent s'emboîter parfaitement dans la benne, tout en restant libres dans la base. Ils doivent servir de points de pivot et doivent causer le moins de frottement possible sur la benne basculante.

Le signal de la benne est émis par un aimant en néodyme de 5 x 2 mm collé dans la benne (pour équilibrer le poids, en coller un de chaque côté où se trouvent les trous) qui, une fois la benne en place, passe devant un capteur à effet Hall nu (pas de carte Ardino), qui doit être collé dans la fente appropriée (images à venir).

Les trois fils du capteur peuvent être soudés au capteur, ou pressés avec des fils Dupont, et les fils passés à travers la paroi du cylindre, dans le support de montage creux, et dans le boîtier de commande principal. Un joint ou une sorte de matériau d'étanchéité doit être utilisé entre la bride du support et le boîtier de commande principal.

Lorsque vous vissez le support dans le cylindre, veillez à ce qu'il soit bien ajusté, le cylindre étant aussi proche de la verticale que possible pour garantir la précision. Si les fils ne sont pas bien alignés de cette manière, vous pouvez appliquer de la colle CA sur les fils, les faire aussi serrés que possible dans la bonne configuration et laisser la colle durcir pour assurer la résistance.

L'entonnoir doit être collé dans le cylindre, tout comme la base. J'ajouterai peut-être des fixations à vis à l'avenir, mais la colle comme la CA (colle folle) devrait bien fonctionner.

  • Format du fichier 3D : STL
