Clavier paramétrique Cherry MX/Alps pour claviers mécaniques

Description du modèle 3D

KeyV2 est sorti !

Cette bibliothèque est obsolète, et une nouvelle version a été publiée ! Veuillez la consulter ici : KeyV2

Résumé

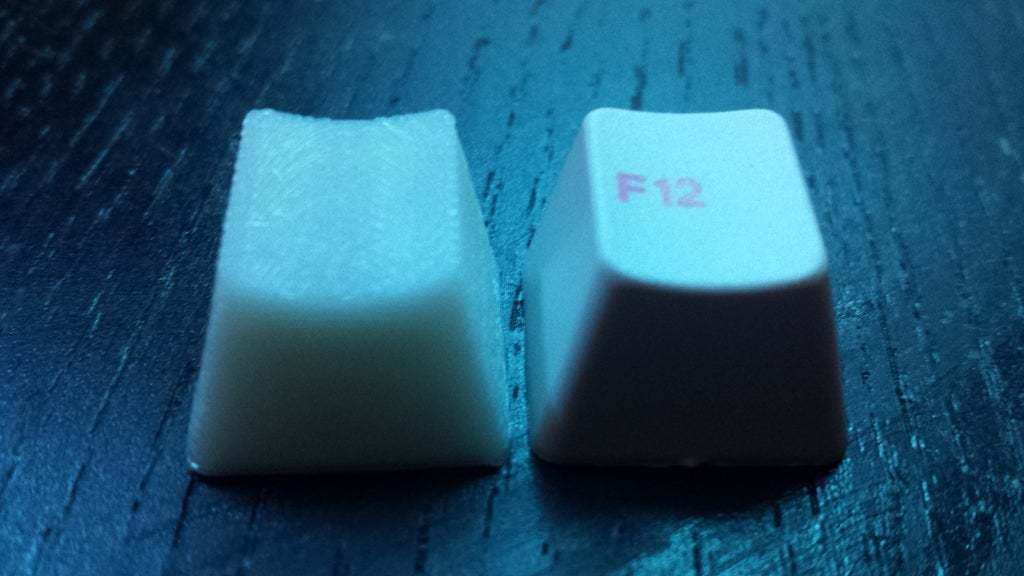

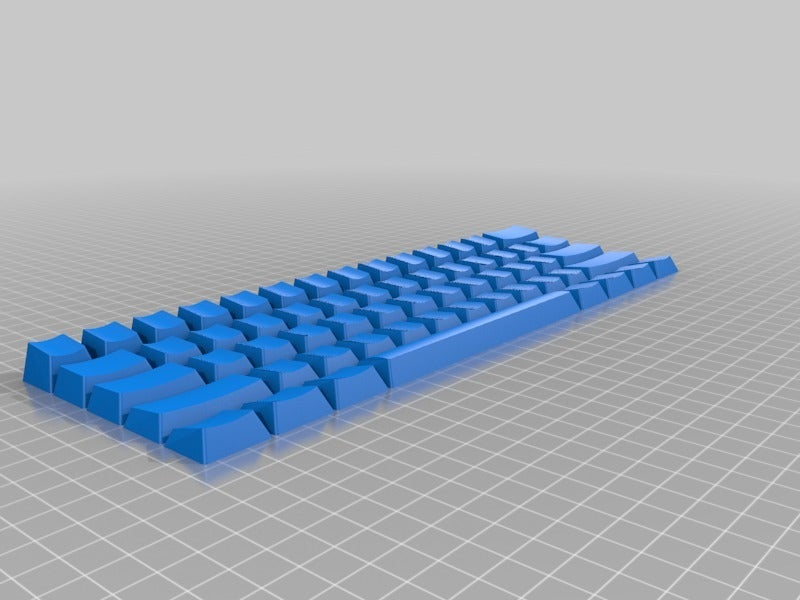

J'ai fait la moitié du chemin en faisant une base de touches paramétriques de nouveauté avant de réaliser qu'il y a décidément peu de touches de base sur le site web de l'univers des choses, alors j'ai fait un détour pour en faire une bonne. Cette bibliothèque s'est peu à peu développée pour vous permettre de générer des capsules de touches dans quatre dispositions différentes, à la longueur ou à la hauteur que vous souhaitez ! Ils ne sont pas encore tout à fait des substituts de remplacement dans les jeux de clés existants, mais ils fonctionnent très bien comme ensemble, clé d'échappement, cluster WASD, rangée du haut, ou comme base pour un artisan.

Lourdement modifié par rapport à la calotte originale du crâne de Kekstee pour remanier, supprimer les fichiers dxf, ajouter une antenne parabolique, paramétrer et ajouter un connecteur carré pour interrupteur à clé : https://github.com/kekstee/3dprint

Le customiseur de Makerbot est génial, mais il est difficile de zoomer et de se lasser des plats sphériques, alors vous serez peut-être mieux servi en démarrant OpenSCAD. De plus, l'utilisation d'OpenSCAD ouvre un tout nouveau niveau de personnalisation ! En raison de la complexité des profils clés, des choses comme la profondeur des plats, l'inclinaison du haut, etc. ne peuvent être contrôlées que depuis l'intérieur d'OpenSCAD. Il y a beaucoup de commentaires sur ce que font les choses, alors n'ayez pas peur de creuser !

####Fonctionnalités :

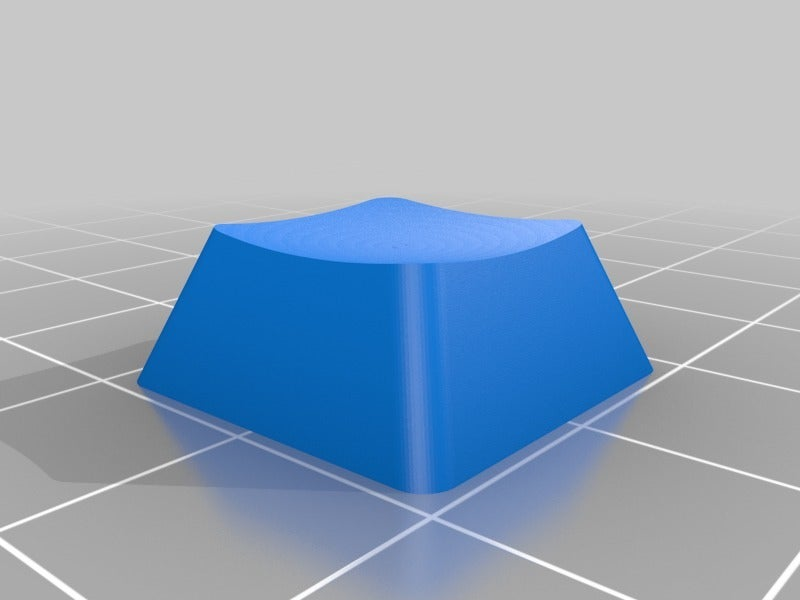

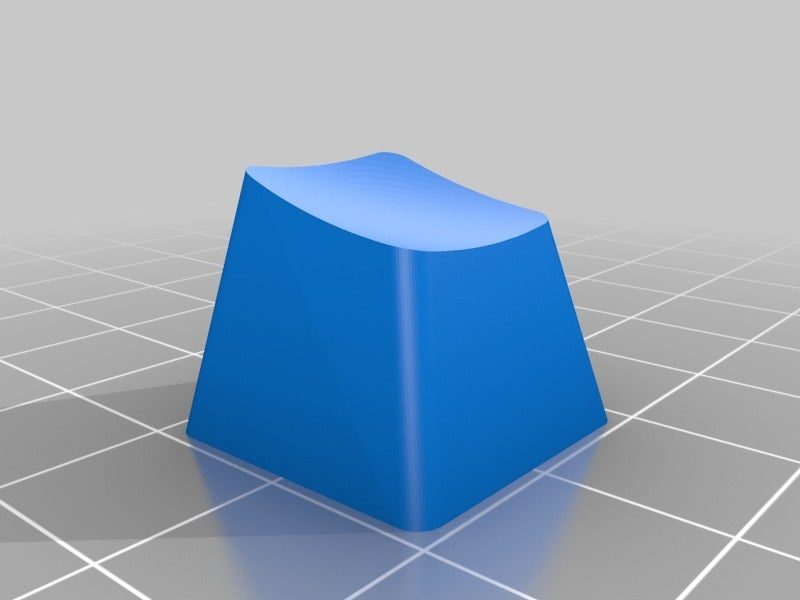

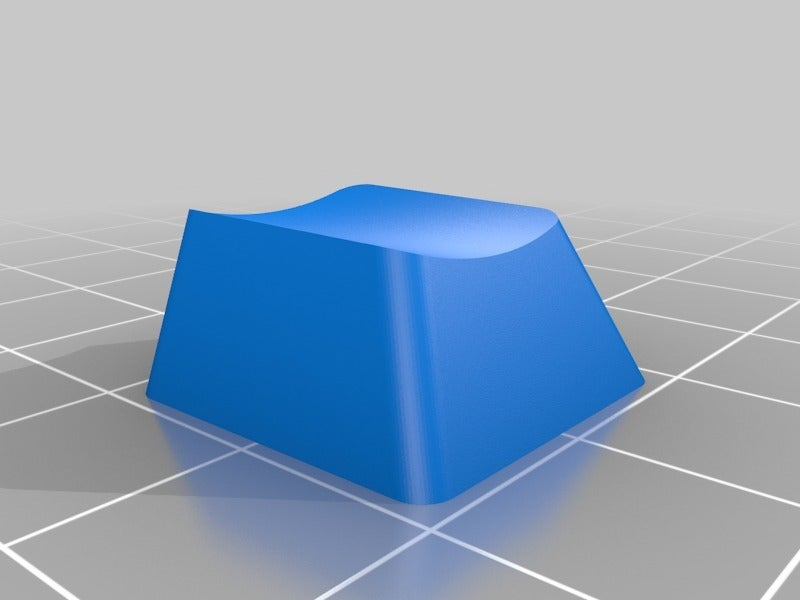

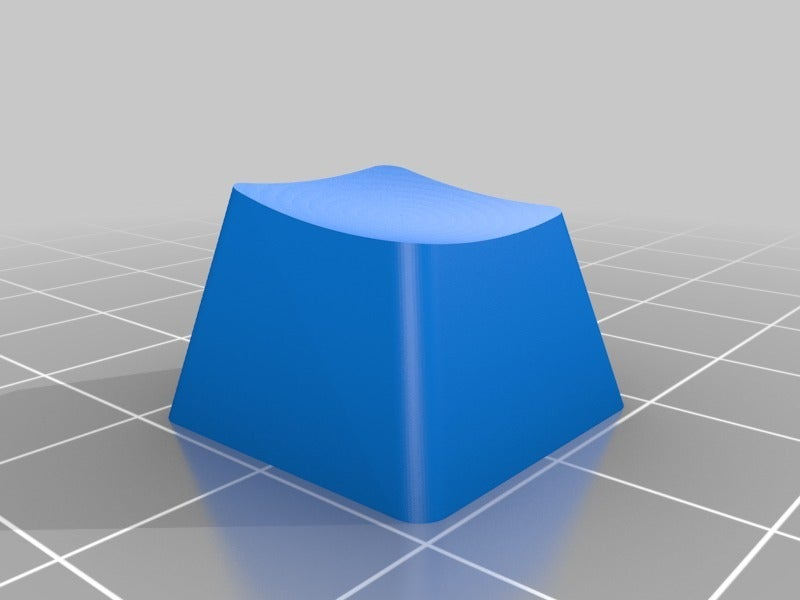

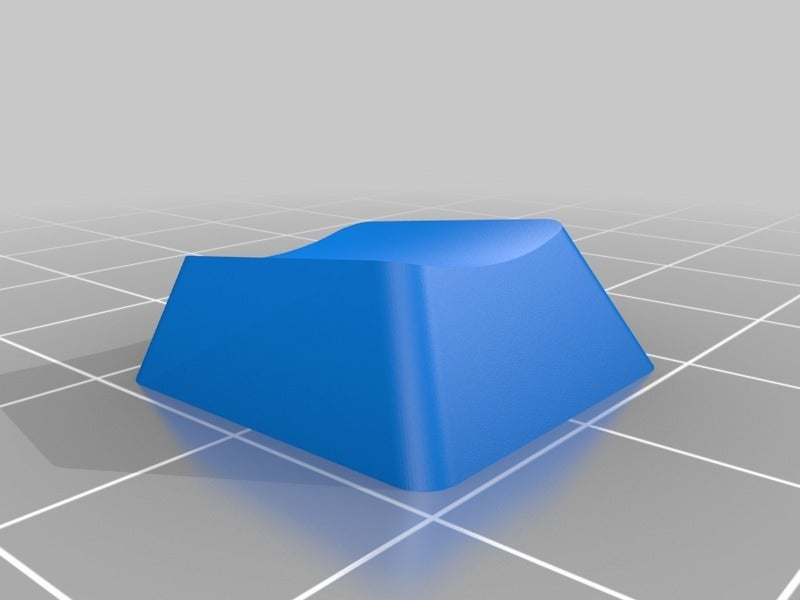

  • De nombreux profils clés imités sont pris en charge ! DCS, SA, DSA et G20 pour l'instant. Pas d'OEM tant que je n'aurai pas trouvé une bonne fiche technique :(

  • Tige de connexion de la clé Square Cherry ; plus facile à imprimer. Cercle et Alpes disponibles.

  • L'insertion de la tige maintenant prise en charge ! vous permet d'imprimer des touches qui seront placées plus bas sur le clavier qu'auparavant. vous devrez imprimer avec une sorte de support.

  • Plusieurs types de plats qui affectent le haut et le bas, de sorte que l'épaisseur de la touche est uniforme sur toute la surface. Les plats sont correctement créés en utilisant un peu de trigonométrie, de sorte qu'ils s'étendent à des capuchons de touches de taille arbitraire. Les types de paraboles inversées pour les claviers Spacebar / Funky sont pris en charge !

  • Les capsules peuvent être arbitrairement larges ou hautes ! Notez que pour les capsules extra-larges, vous devrez peut-être arrondir la vaisselle

  • Le stabilisateur supporte ! nécessite un peu de creusage pour l'instant, il ajoutera un meilleur support plus tard

####Fonctionnalités expérimentales :

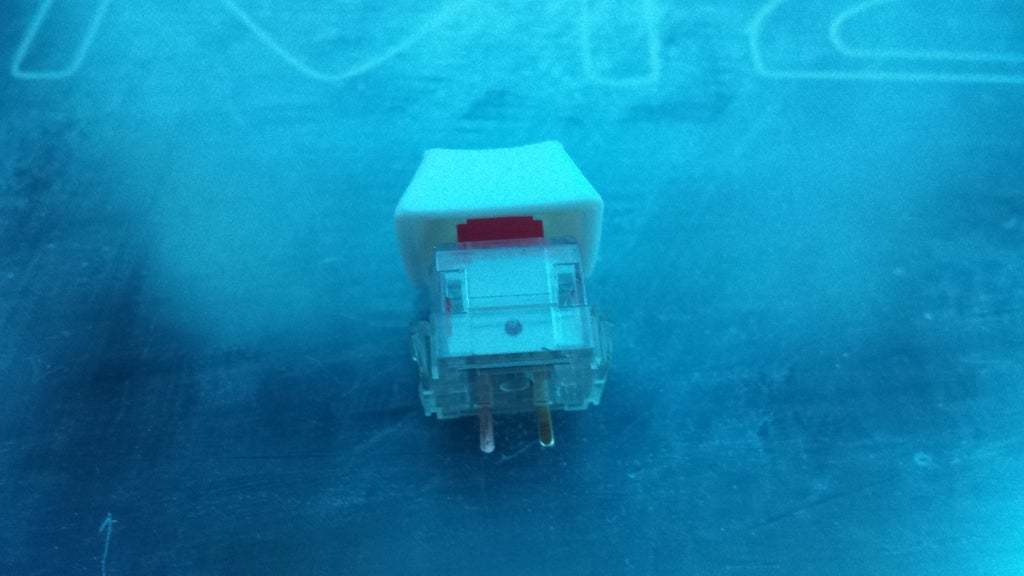

  • Compatibilité expérimentale ALPS !

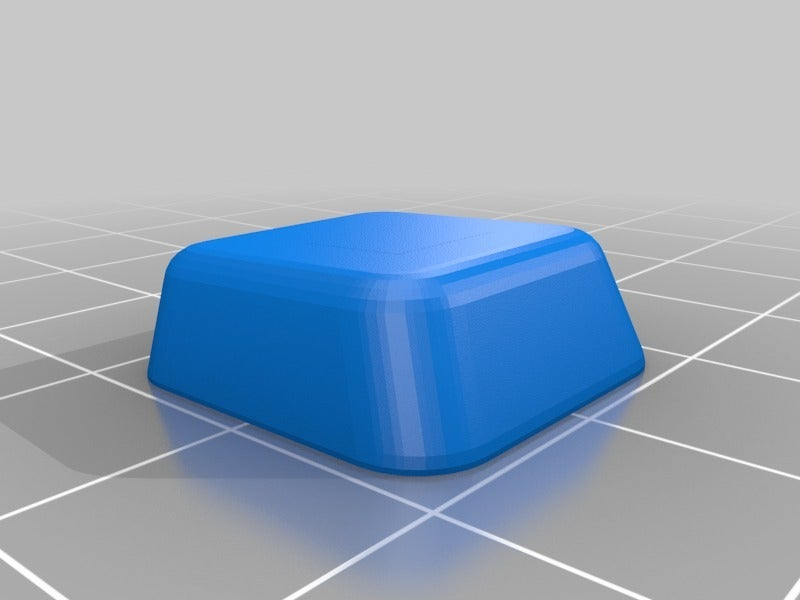

  • Capuchons arrondis expérimentaux ! Nécessite des connaissances en SCAD ; remplacer key() par minkowski_key(). Prendra FOREVER pour tout ce qui a une parabole en raison des polygones. Le G20 n'a pas de parabole. Les résultats sont jolis, mais si vous n'avez pas une très bonne imprimante 3d, vous pouvez passer sans problème.

  • Entrée ISO expérimentale en cours. techniquement, elle est là, mais sa taille est incorrecte. vous devez changer toute utilisation de shape_hull() pour ISOEnterShapeHull(). Je n'ai pas non plus de clavier avec elle, donc je n'ai aucune idée si elle s'adapte réellement ou si elle a besoin de trous de stabilisation (je suppose que oui ?) J'ai juste des touches auxquelles je la compare à partir d'un sac à main.

####Route vers V2 :

  • Il suffit de faire le script de personnalisation maintenant, avec un peu de chance, nous le publierons bientôt

Paramètres d'impression 3D

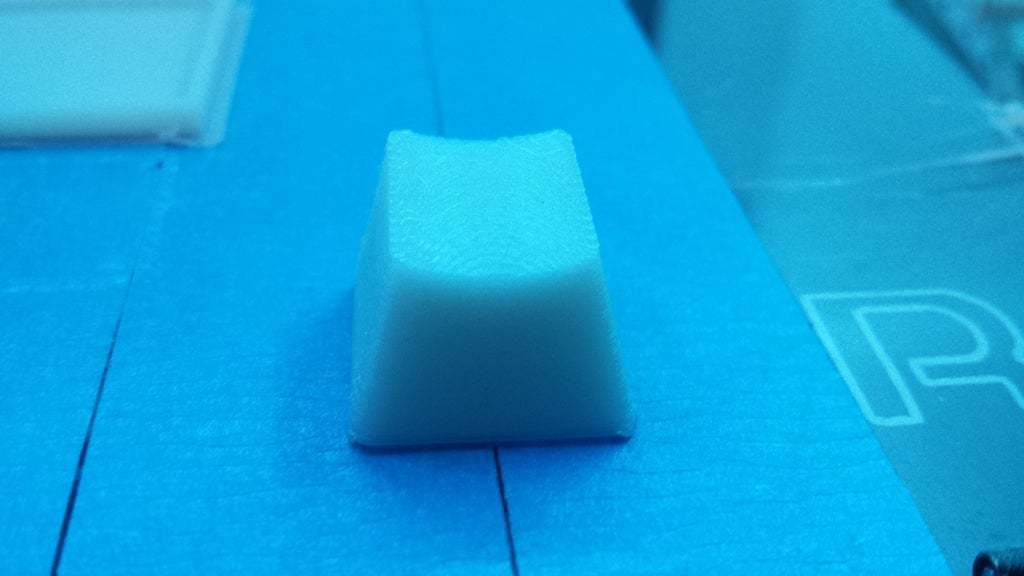

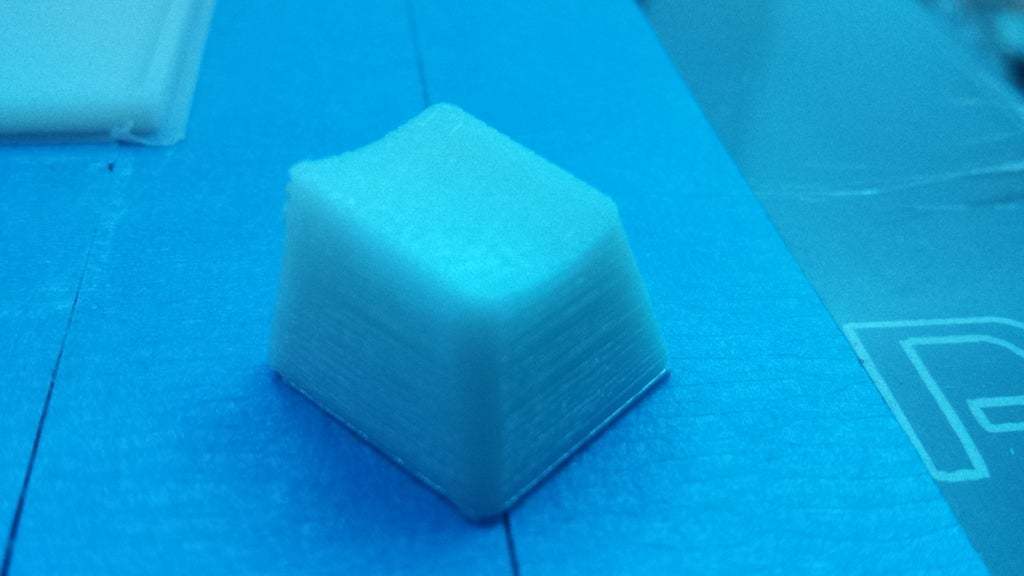

Je l'ai testé à des hauteurs de couche de 0,2 et 0,1 mm sans support et il semble s'imprimer très bien, avec un peu de déformation au bas du clavier pour la première couche de pontage environ. À 0,1 mm, j'ai augmenté le remplissage à 90 %, sinon Slic3r semblait faire flotter des couches sur rien ; à 0,2 mm, un remplissage de 20 % a très bien fonctionné. Parfois, la tige se défait pour moi pendant l'impression, le plus souvent à basse résolution de couche et plus souvent avec l'ABS. Utilisez le bord si vous trouvez que cela vous arrive aussi, qui peut être personnalisé. Utilisez également le bord si vous avez du mal à poser la première couche du système de clé.

Vous pouvez soit modifier les paramètres d'extrusion, soit vous intéresser aux futzing avec la largeur transversale horizontale, la largeur transversale verticale, la largeur transversale extérieure supplémentaire et la hauteur transversale extérieure supplémentaire. C'est de loin la partie la plus serrée de l'impression, et celle qui se rapproche le plus des tolérances de fonctionnement afin de donner autant de matière que possible à la tige.

De plus, les différents trancheurs manipulent la tige différemment ; j'ai constaté que Slic3r imprimait les morceaux en une seule spirale contiguë, ce qui minimisait les problèmes de rétraction, mais pas Simplify3d. YMMV.

Afin d'imprimer différentes versions des capuchons de clés, modifiez la variable key_profile. Si vous souhaitez imprimer des keycaps compatibles avec les Alpes, assurez-vous que la variable stem_profile est réglée sur 1. Je n'ai pas testé toutes les keycaps des Alpes, alors assurez-vous que la tige est bien positionnée avant d'en imprimer 30 !

Commentaires bienvenus !

  • Format du fichier 3D : SCAD, STL et ZIP

Mots-clefs

Créateur

License

CC BY SA

Page traduite par traduction automatique. Voir la version originale.


Meilleures ventes de la catégorie Divers


Ajouter un commentaire

Un commentaire

Absolutely AWESOME models.
Not the exact profile I was looking for but excellent nonetheless.
I was wanting proper keycap profiles for a 3D model of a keyboard and these fit the bill nicely.
Many thanks.
