Description du modèle 3D

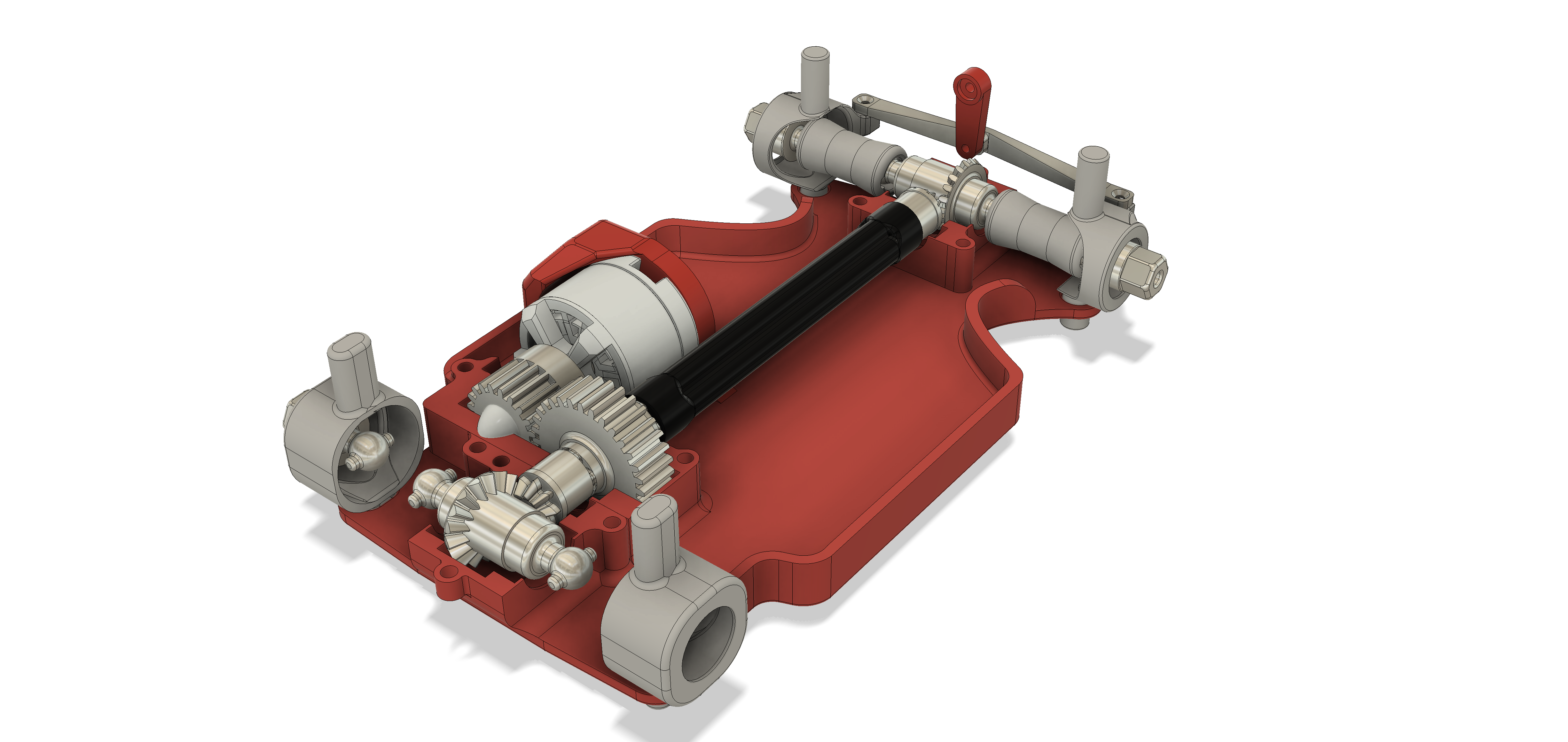

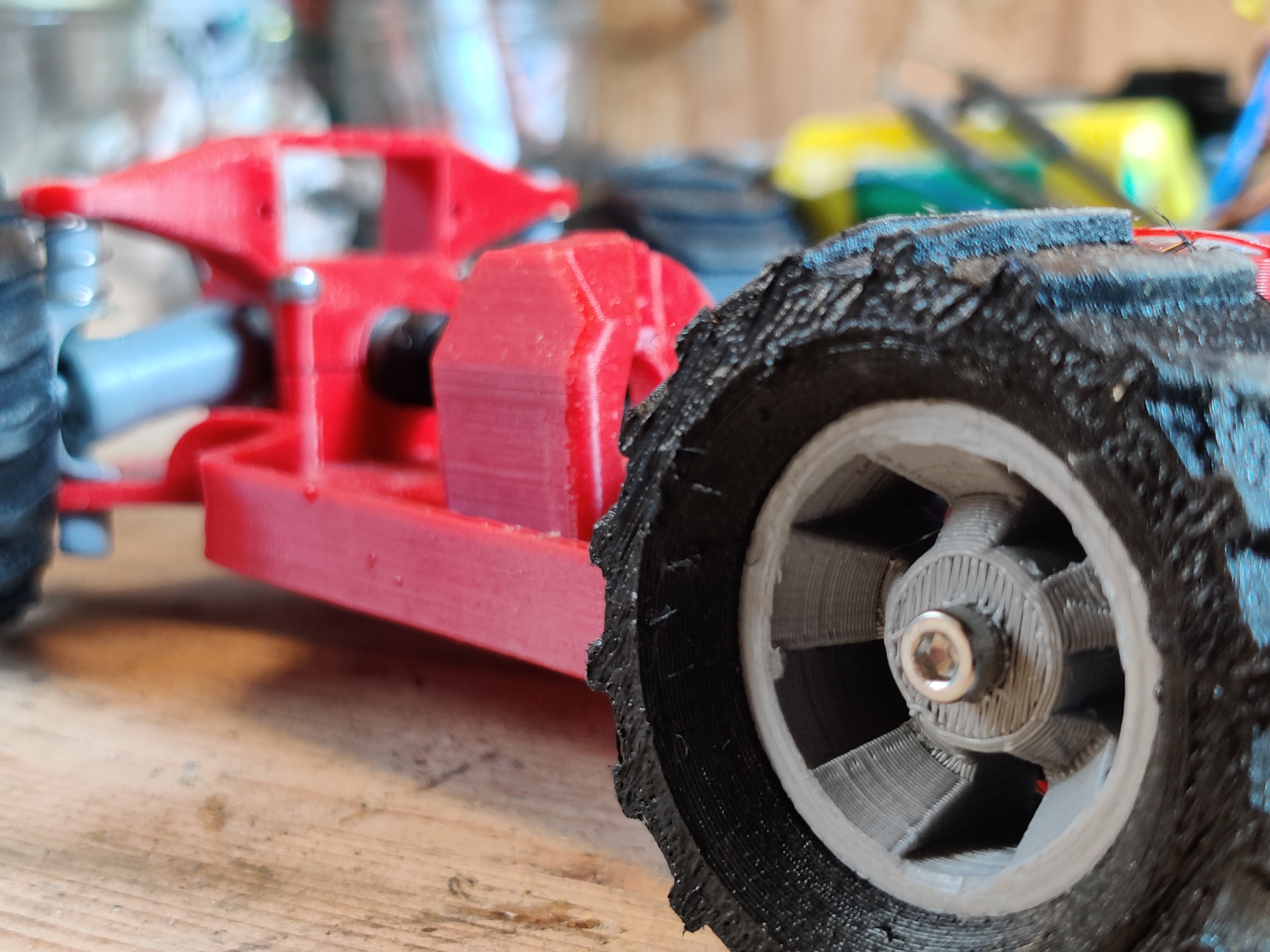

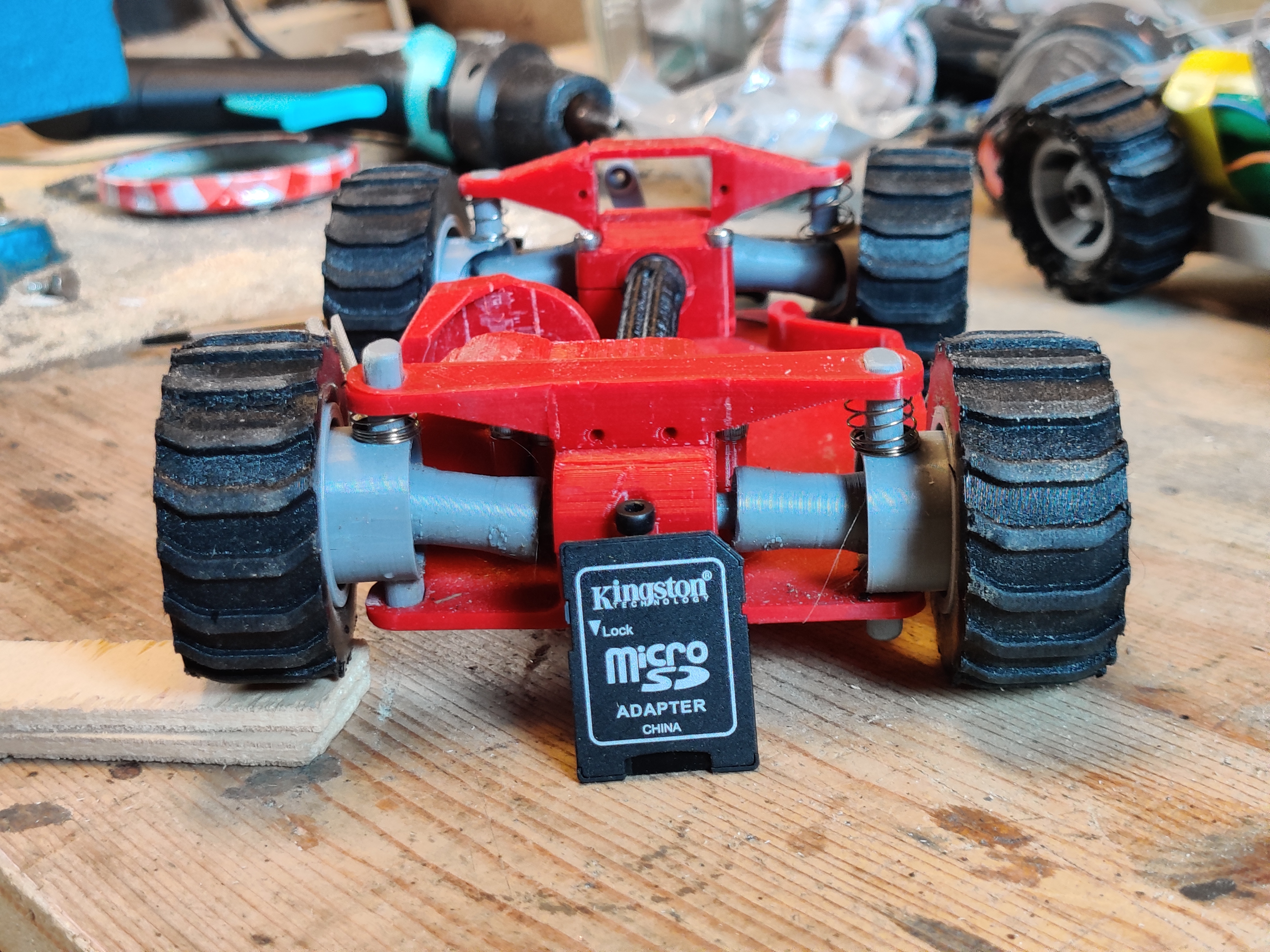

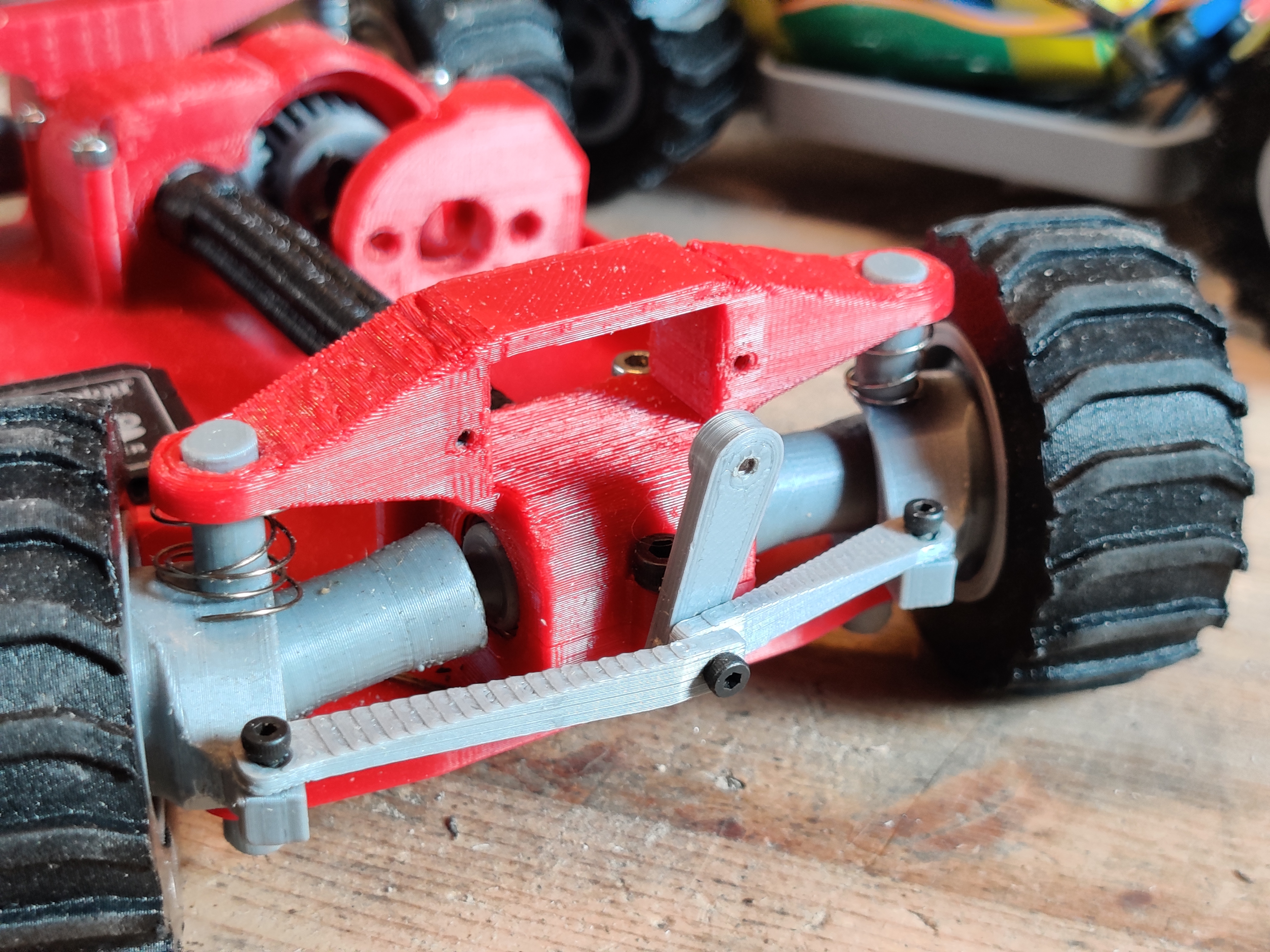

Avant de commencer la conception, je m'étais fixé les objectifs suivants. Elle doit être aussi petite que possible, tout en ayant une transmission intégrale et des suspensions. Bien sûr, elle doit aussi être constituée en grande partie de pièces imprimées en 3D.

Si vous voulez en savoir plus, j'ai également réalisé une vidéo sur YouTube :

https://bit.ly/3GZ1d4s

(Oui la vidéo est en allemand, mais j'ai fait des sous-titres pour les personnes anglaises et françaises).

J'ai aussi fait une vidéo sur la construction :

https://bit.ly/3mQKhFi

Le besoin est :

  • Moteur sans balai 2212 920kv outrunner

  • Contrôleur de moteur sans balai 35 ampères pour voitures RC.

  • Récepteur

  • Batterie

  • Micro servomoteur 9G

  • Roulement à billes 10 × 15 × 4 mm

  • 4x Ressort de suspension 15 × 10 (diamètre) mm

-Visserie :

 - 7x M3 15 mm (pour fixer les pièces principales du corps).


 - 2x M3 10 mm (Pour fixer les parties principales du corps)


 - 5x M2 5 mm (pour la direction et l'engrenage du moteur)


 - 4x M3 20 mm (pour fixer les roues)
  • Un peu de PLA et du temps pour le construire

  • Râpe et papier de verre

  • DE LA GRAISSE POUR LES ENGRENAGES ET LES CARDANS ! !!

Les pièces que j'utilise :

https://bit.ly/3o1sv1n

Si j'ai oublié quelque chose, faites-le moi savoir !


Paramètres d'impression 3D

Vous devez imprimer les pièces avec une buse de 0,3 mm et une hauteur de couche de 0,15 mm.

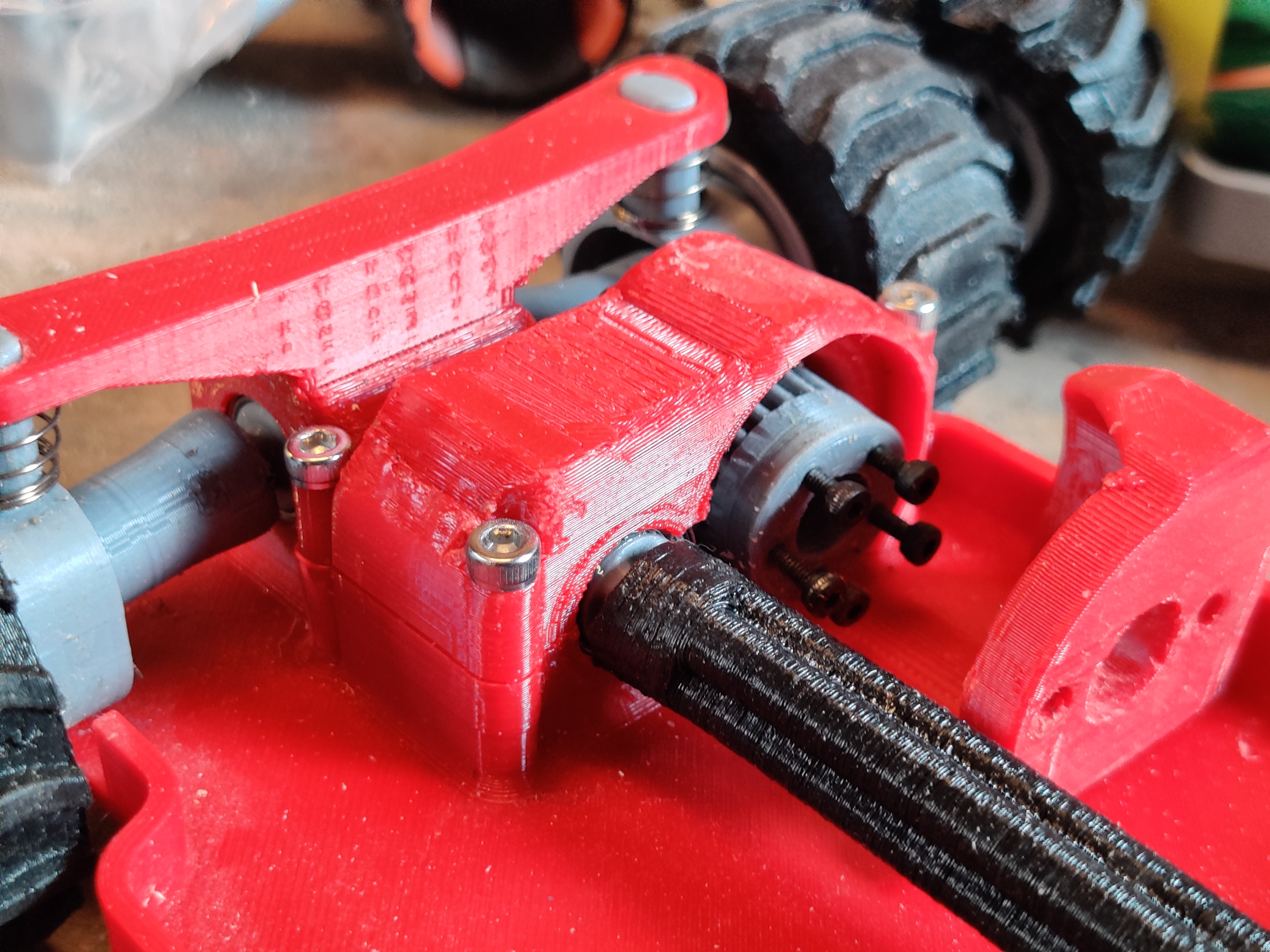

L'orientation de l'impression peut être prise sur les photos.

L'arbre de transmission et les pneus doivent être imprimés avec du TPU ou un filament flexible.

Supports. Oui

Informations sur le fichier 3D

  • Format du design 3D : STL et ZIP Détails du dossier Fermer
    • Axle(4x).stl
    • Big_gear.stl
    • Cardan_shaft(2x).stl
    • Chassis.stl
    • Chassis_front.stl
    • Chassis_rear.stl
    • Differential_gear.stl
    • Differential_part_1.stl
    • Differential_part_2.stl
    • Driveschaft(TPU).stl
    • Front_hub_left.stl
    • Front_hub_right.stl
    • Gearbox_cover.stl
    • Locked_differential.stl
    • MINI 3D-Printed RC CAR.zip
    • Motor_gear.stl
    • Motor_mount.stl
    • Rear_hub(2x).stl
    • Servomotor_arm.stl
    • Steering_arm_left.stl
    • Steering_arm_right.stl
    • Tire_left(2x).stl
    • Tire_right(2x).stl
    • wheel_rim.stl

    En savoir plus sur les formats

  • Date de publication : 2021/11/06 à 17h58

License

CC BY SA
