Micro C-130 Hercules modèle RC

Description du modèle 3D

MODIFIER - 06.03.2019 :

Ajout d'un Fuselage01 pour les batteries de 10 mm de large.


MODIFIER - 01.03.2019 :

A changé Fuselage01 et 02 pour avancer la batterie plus loin. Modifié Vstab01 pour plus d'échelle.


MODIFIER - 22.02.2019 :

Ajout d'un présentoir.


MODIFIER - 11.02.2019 :

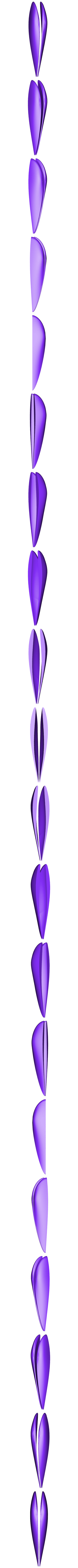

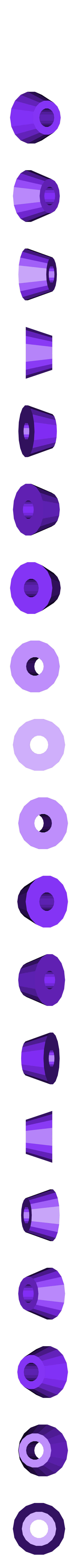

Pales d'hélice et spinner améliorés.

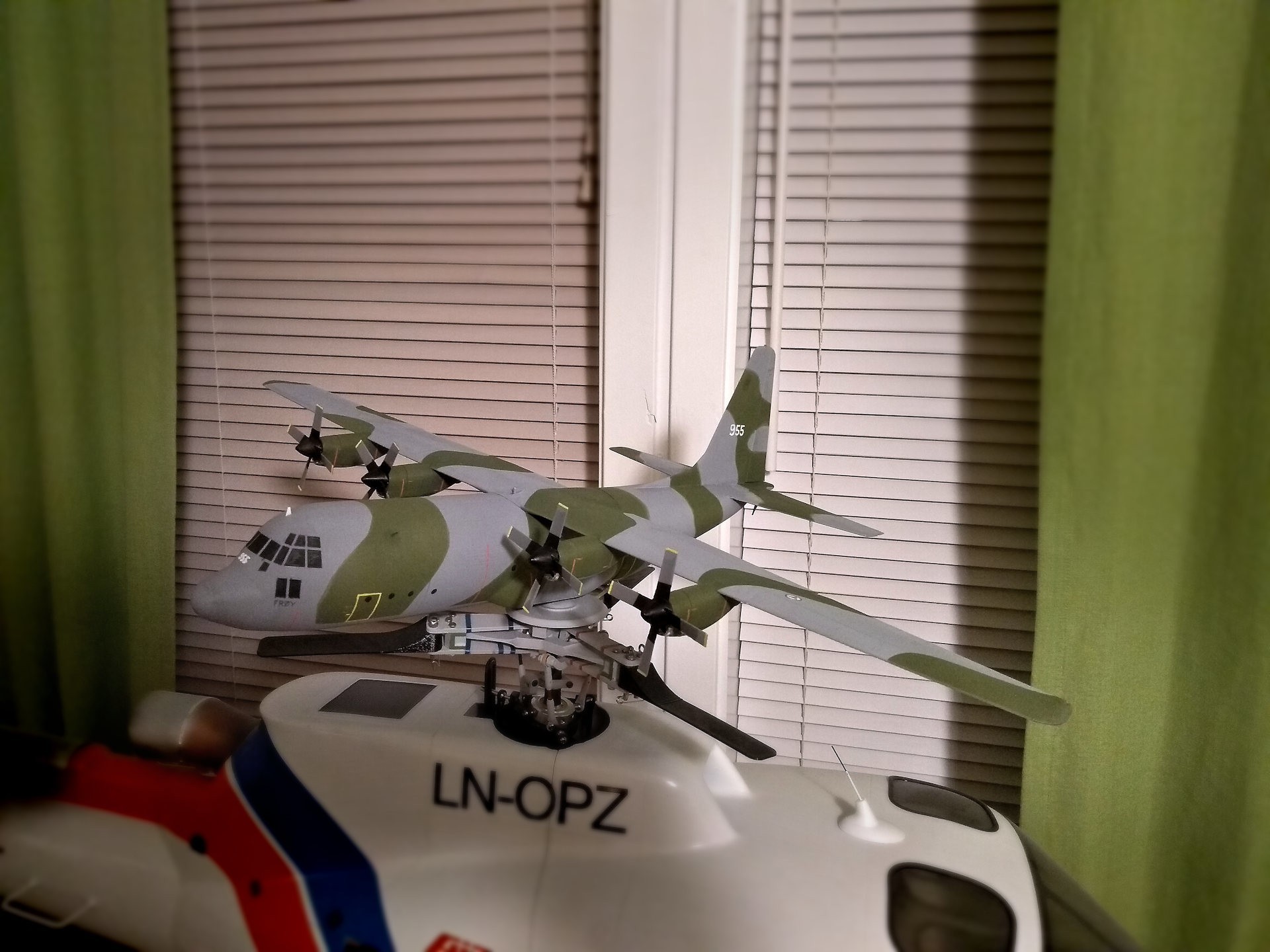

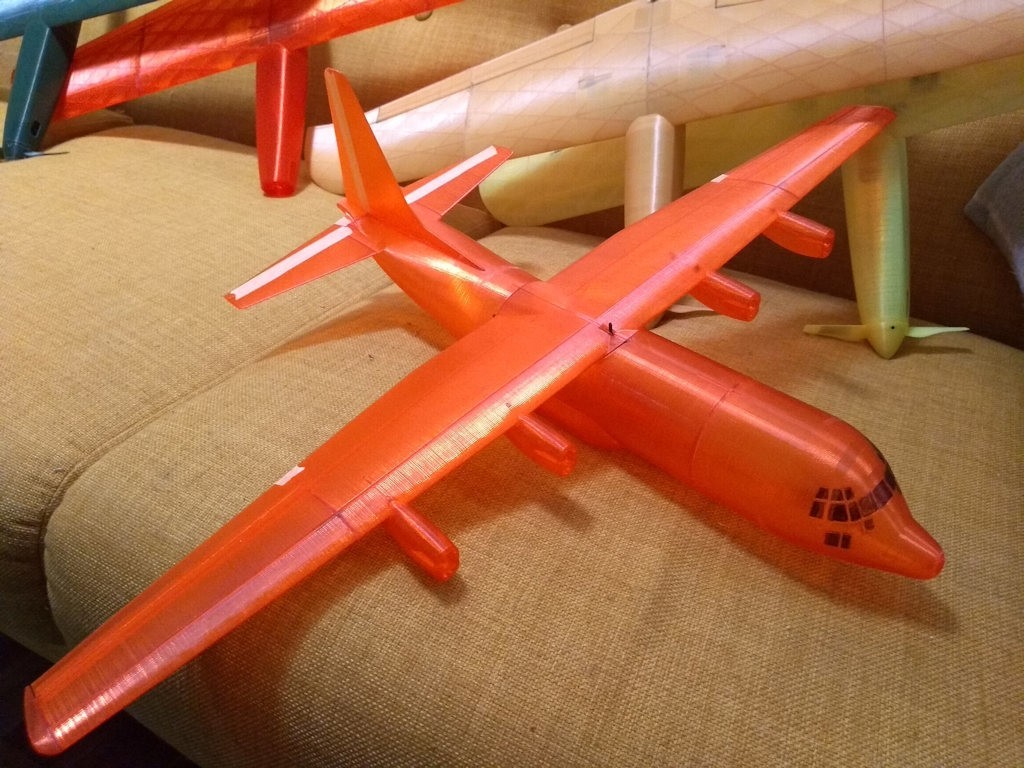

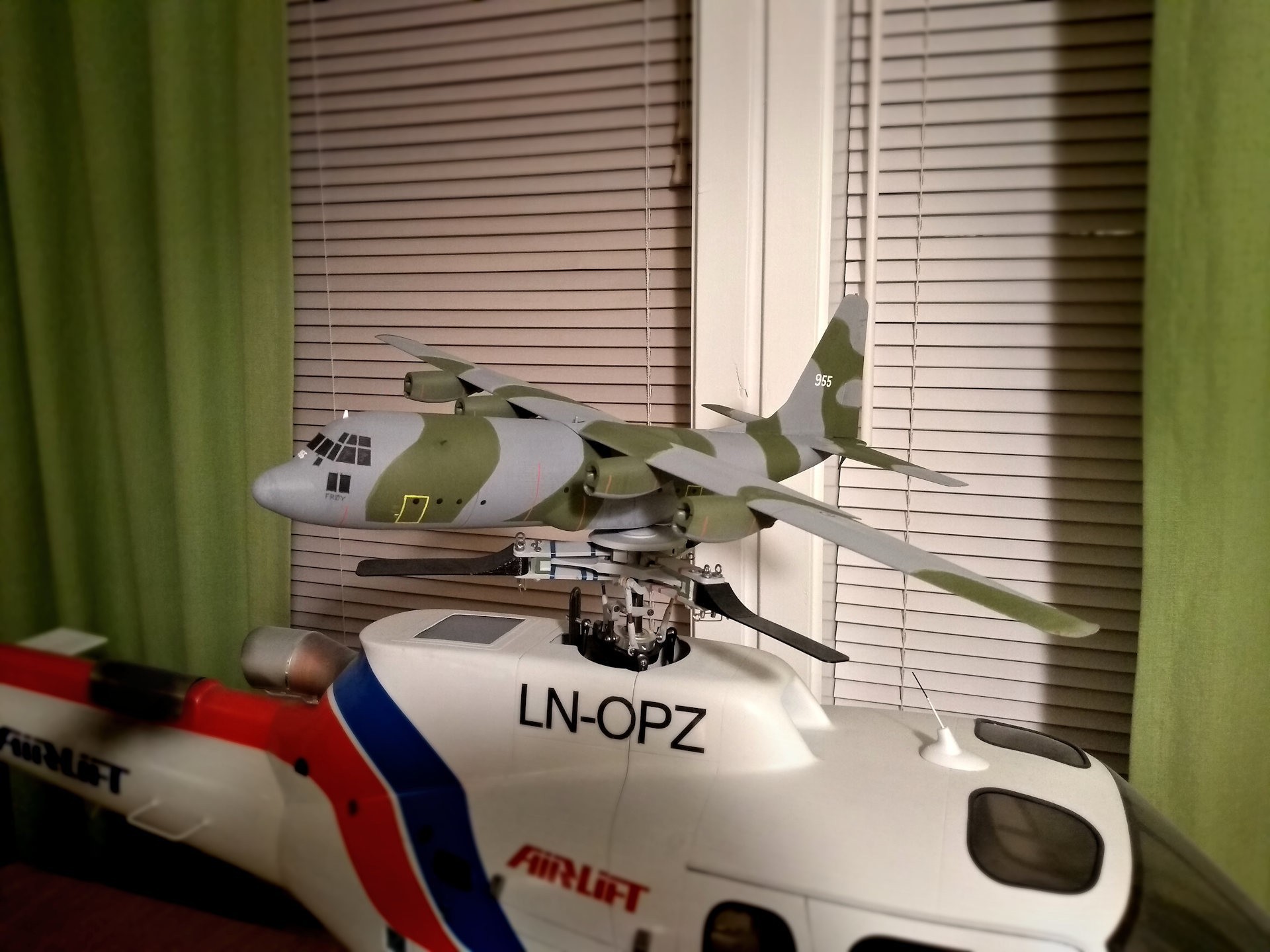

Envergure : 610 mm

Longueur : 433 mm

AUW : 100-115 g

CG : ~20mm du bord d'attaque de la section centrale de l'aile.

Pour les utilisateurs expérimentés. Il nécessite des compétences de base en modélisation pour la mise en place des gouvernes et la construction de l'avion. Je n'ai pas encore piloté l'avion sous tension, mais je l'ai piloté en freeflight avec ballast et AUW 109 g. Il vole bien.


Paramètres d'impression :

Les miennes ont toutes été imprimées sur des imprimantes normales avec du PLA normal et des buses de 0,4 mm. Avec une buse de 0,4 mm, vous pouvez imprimer des périmètres d'une épaisseur inférieure à 0,4 mm.

Imprimez la plupart des pièces avec un périmètre de 0,25 mm et une hauteur de couche de 0,12 mm. Utilisez deux couches inférieures et quatre couches supérieures pour la plupart des pièces. Ajouter des couches supérieures au besoin pour remplir le dessus.

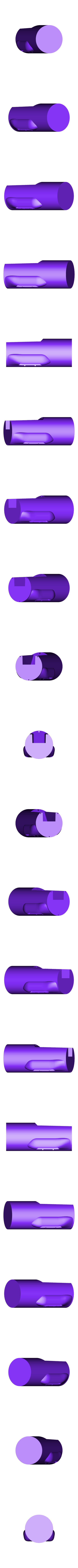

Imprimez Fuselage02 avec 0 couches supérieures. Le Fuselage01 entrera dans l'extrémité ouverte du Fuselage02.

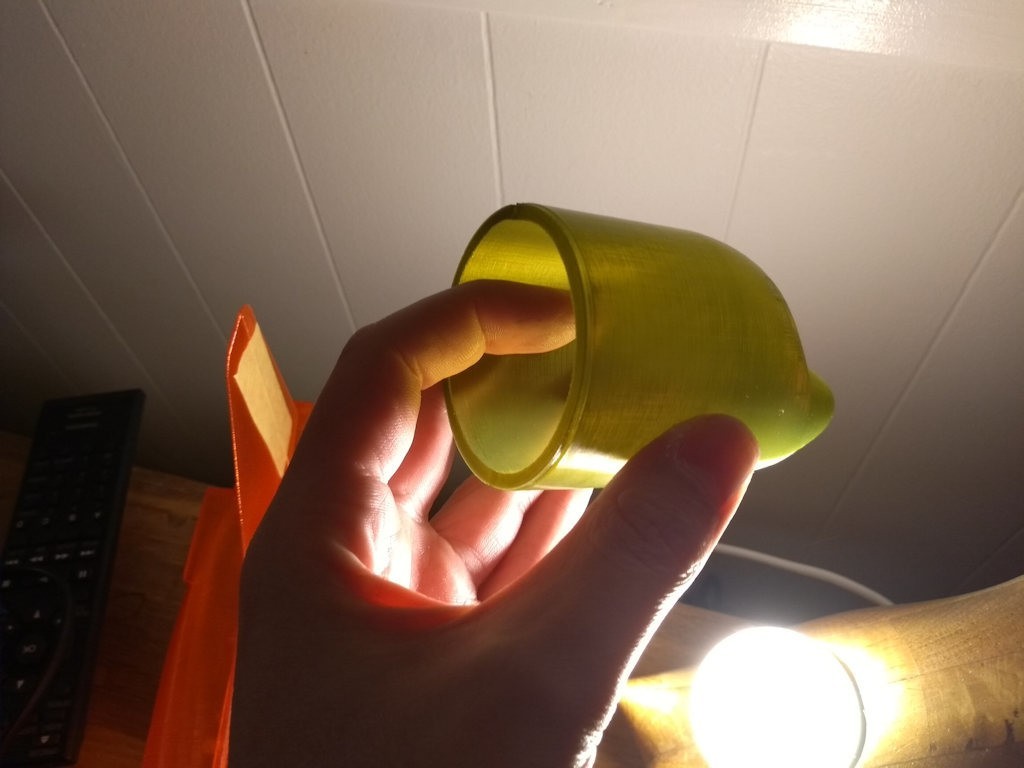

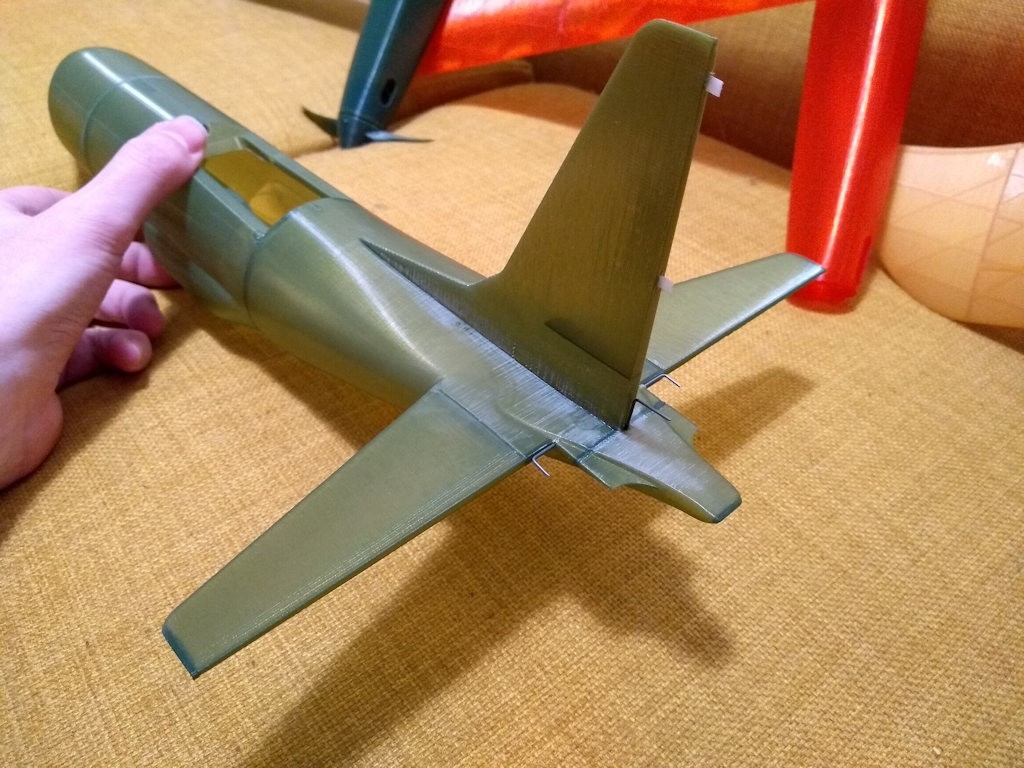

Découper les couches inférieures après l'impression pour alléger le modèle, comme le montre la photo de la face arrière de la partie verte Fuselage01. A titre de référence, Fuselage01 doit peser ~6,5 g sur l'imprimante et ~5,5 g sur la face arrière. J'utilise des ciseaux comme ceux-ci pour couper l'intérieur : https://rover.ebay.com/rover/1/710-53481-19255-0/1?ff3=4&toolid=11800&pub=5575353675&campid=5338226872&mpre=https%3A%2F%2Fwww.ebay.co.ukFitm%2FCurved-Lexan-Scissors-RC-Car-Bodyshell-Cutting-For-Polycarbonate-Shells-Arches-%2F371079169069069

Élévateurs à charnière avec Blenderm sur la surface supérieure.

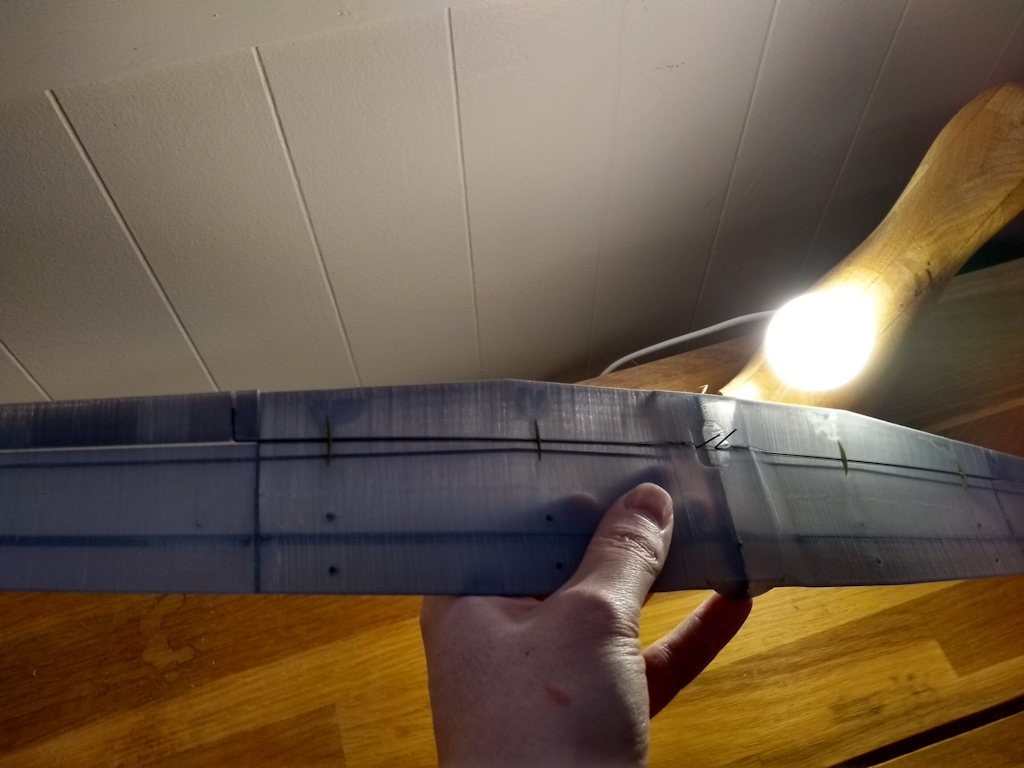

Ailerons articulés avec Blenderm sur la face inférieure.

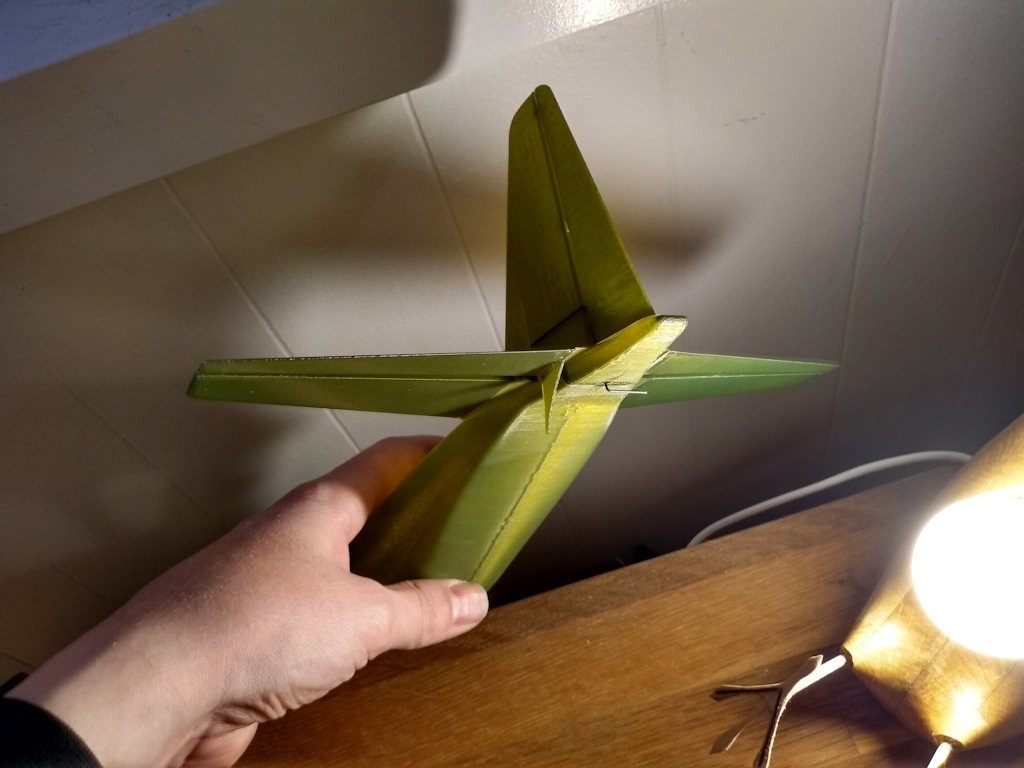

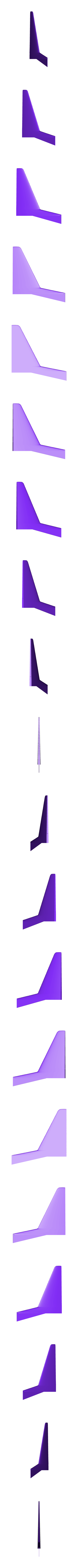

Articuler la gouverne de direction avec de minuscules pièces de charnière CA.

Utilisez une corde à piano de 0,8 mm pour relier les ascenseurs entre eux.

Utiliser une corde à piano de 0,8 mm pour fixer un lien de couple à la gouverne de direction.

Utilisez une corde à piano de 0,8 mm pour créer des liens de couple avec les ailerons dans les fentes du bas de l'aile.


Matériel nécessaire :

tiges de carbone de 1 mm

tiges de carbone de 2 mm

tiges de carbone de 3 mm

Fil de piano de 0,8 mm

colle CA

Charnière CA

Ruban de charnière Blenderm

Peut être utilisé avec des moteurs sans noyau de 8,5 mm ou de minuscules extrunners.

https://hobbyking.com/en_us/turnigy-d0703-10000kv-brushless-motor.html?affiliate_code=BSFWYBUNYWDKXJN&_asc=5338582182

Électronique suggérée :

Servo du récepteur et de la gouverne de direction/de l'ascenseur :

https://www.banggood.com/custlink/33K3dSpugG

Servo d'aileron :

https://www.banggood.com/custlink/vGDmdSrueL

450 mAh 1S lipo.

Moteurs :

https://hobbyking.com/en_us/turnigy-d0703-10000kv-brushless-motor.html?affiliate_code=BSFWYBUNYWDKXJN&_asc=3215844319

ESCs :

https://hobbyking.com/en_us/yep-7a-1-1-2s-brushless-speed-controller.html?affiliate_code=BSFWYBUNYWDKXJN&_asc=267293546868

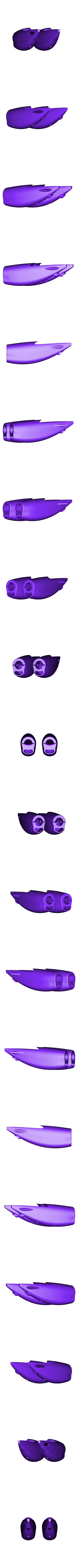

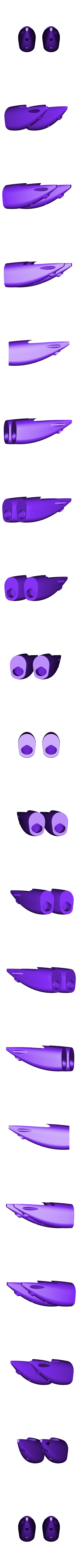

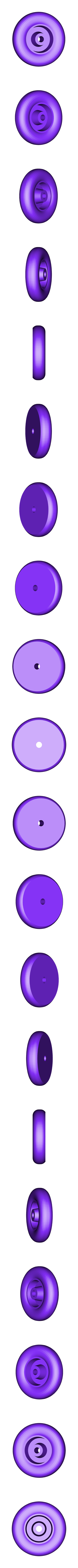

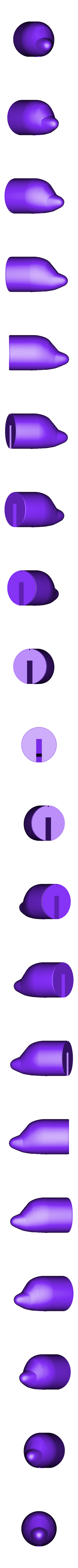

  • Format du fichier 3D : STL
