LazyMans Box

Il s'agit d'un système modulaire permettant de fabriquer très facilement une boîte, une valise ou un coffre. Il suffit d'imprimer 4 coins et 12 côtés et vous obtenez un cadre. Insérez ensuite des panneaux dans le cadre et vous obtenez une boîte. Bien entendu, ces panneaux peuvent être fabriqués dans le matériau de votre choix. Ils peuvent ensuite être collés ensemble pour former une boîte solide.

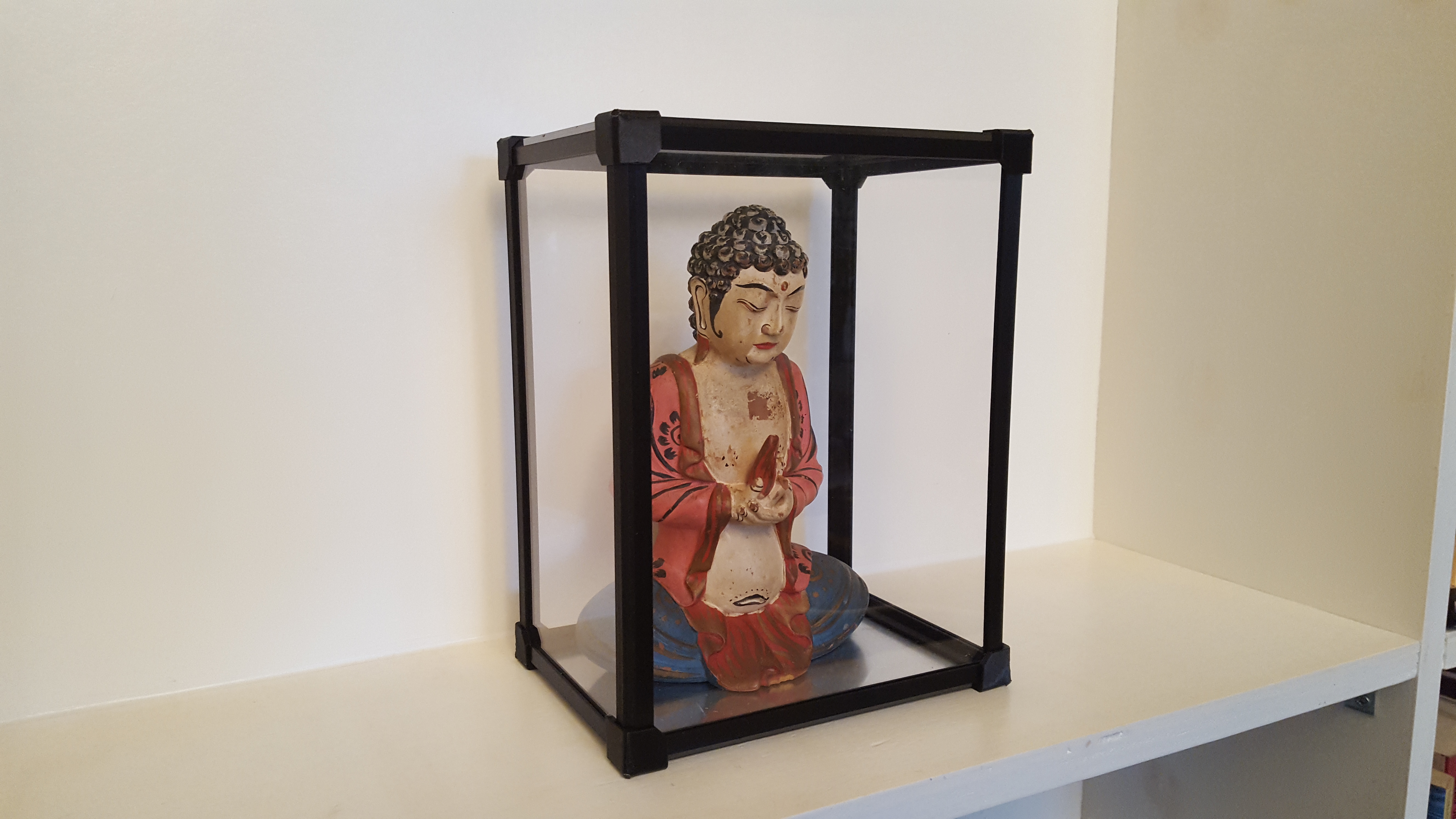

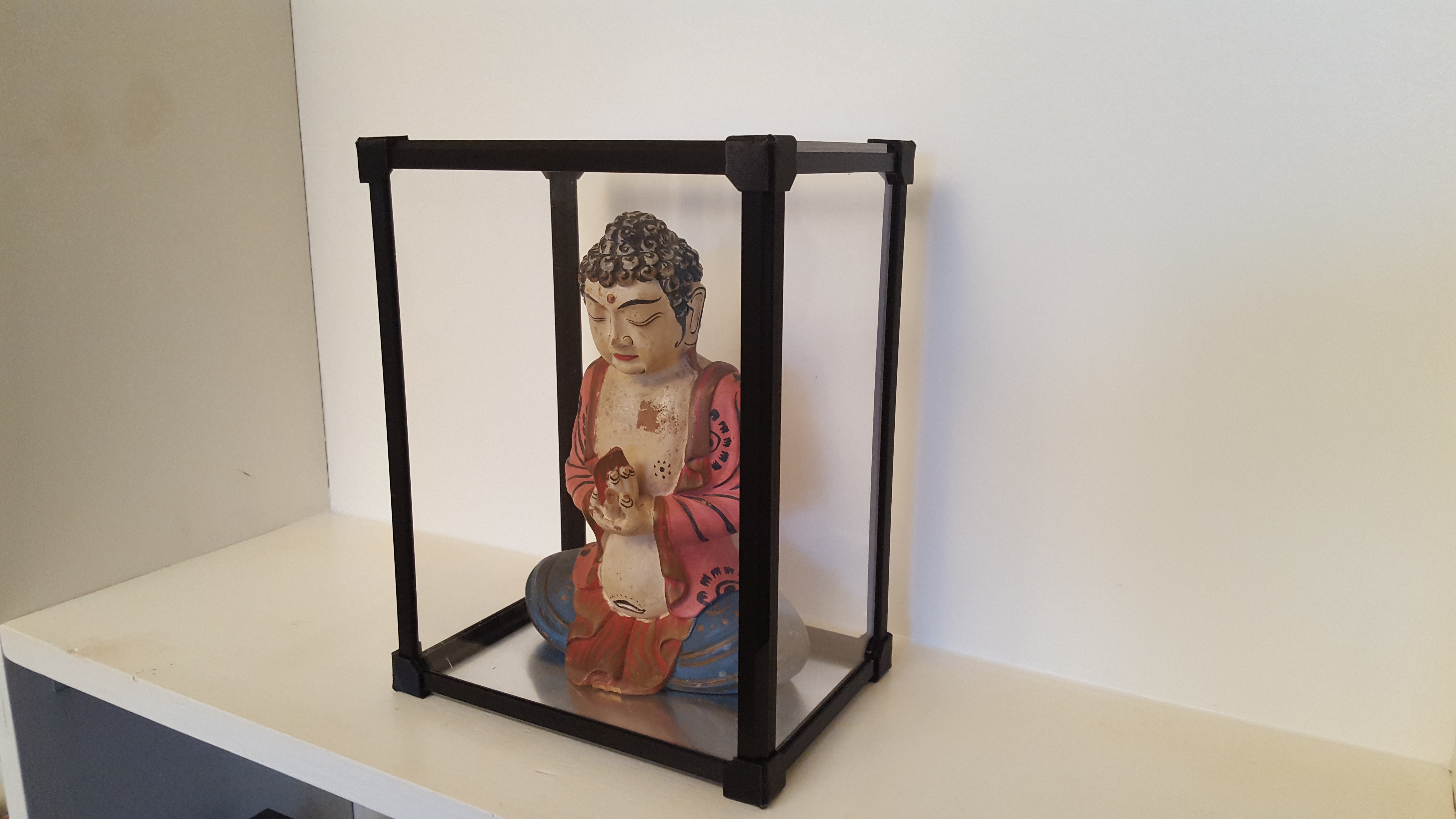

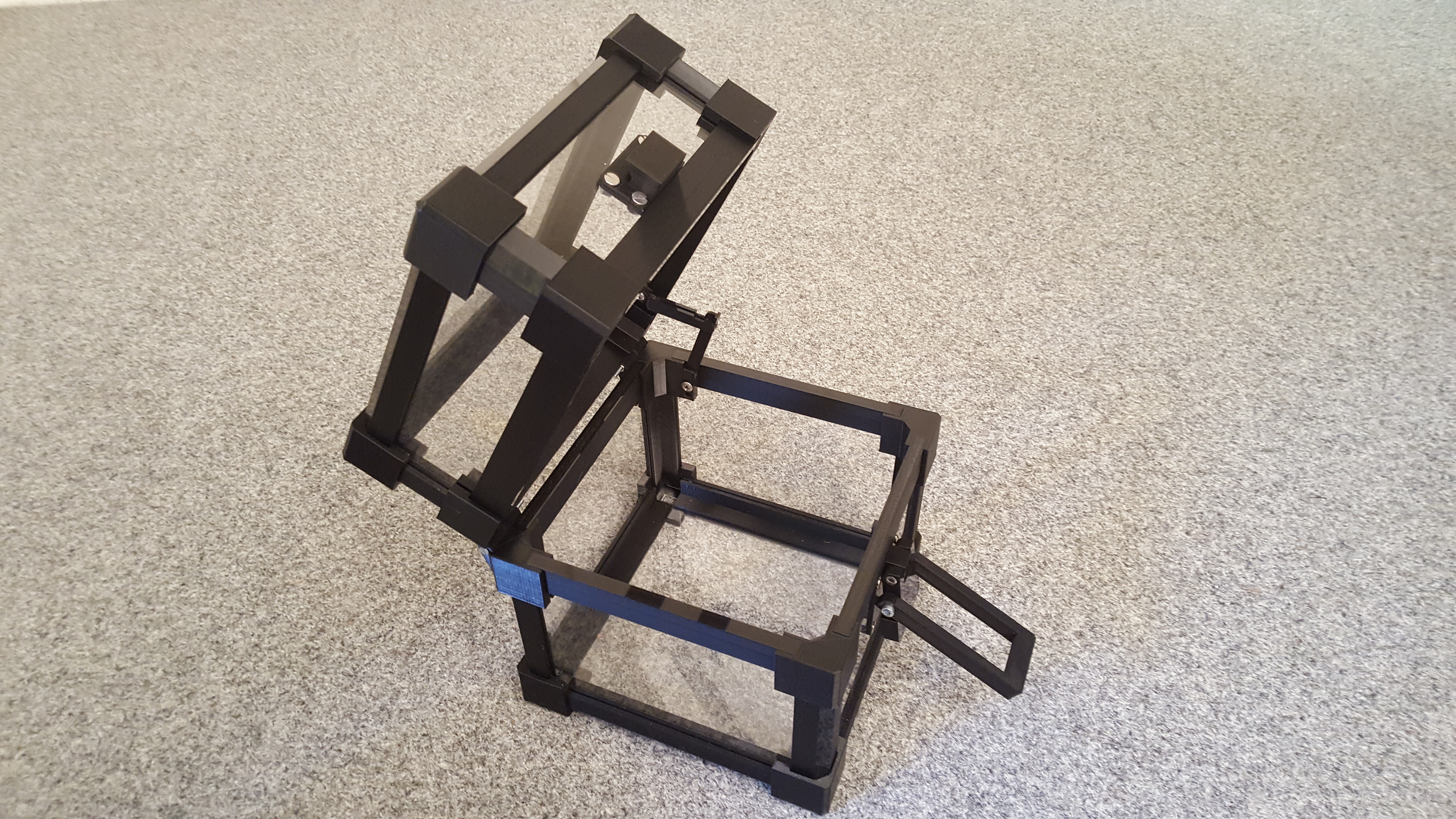

Dans l'une des photos, j'ai utilisé des panneaux acryliques pour faire une boîte transparente pour protéger une statue de Bouddha (je n'ai pas collé cette boîte parce que je veux pouvoir sortir la statue). La taille de la boîte est déterminée par la longueur des "côtés".

L'idée est que les côtés sont mis à l'échelle (en longueur) dans le logiciel Slicer à la taille dont vous avez besoin. De cette façon, n'importe quelle dimension est possible.

Il y a 2 "côtés" de taille différente. A la taille 100%, l'un correspond à des panneaux de 2mm, l'autre à 4. Dans le cas de la boîte de la statue de Bouddha, j'ai pris le "Côté 4mm" et le "Coin 2" et je les ai mis à l'échelle dans les 3 axes à 50%. La fente dans le "Side" est donc à nouveau de 2mm pour s'adapter à la plaque d'acrylique de 2mm. Puis j'ai mis à l'échelle les "Sides" à la longueur dont j'avais besoin.

Si vous voulez faire un couvercle sur votre boîte, des charnières sont nécessaires. Pour cela, on peut utiliser le "coin LID", la "charnière de coin LID" et le "côté LID". Ces Peaces permettent de faire un Couvercle avec des Charnières intégrées (et avec l'utilisation de deux Boulons et écrous M3x30mm).

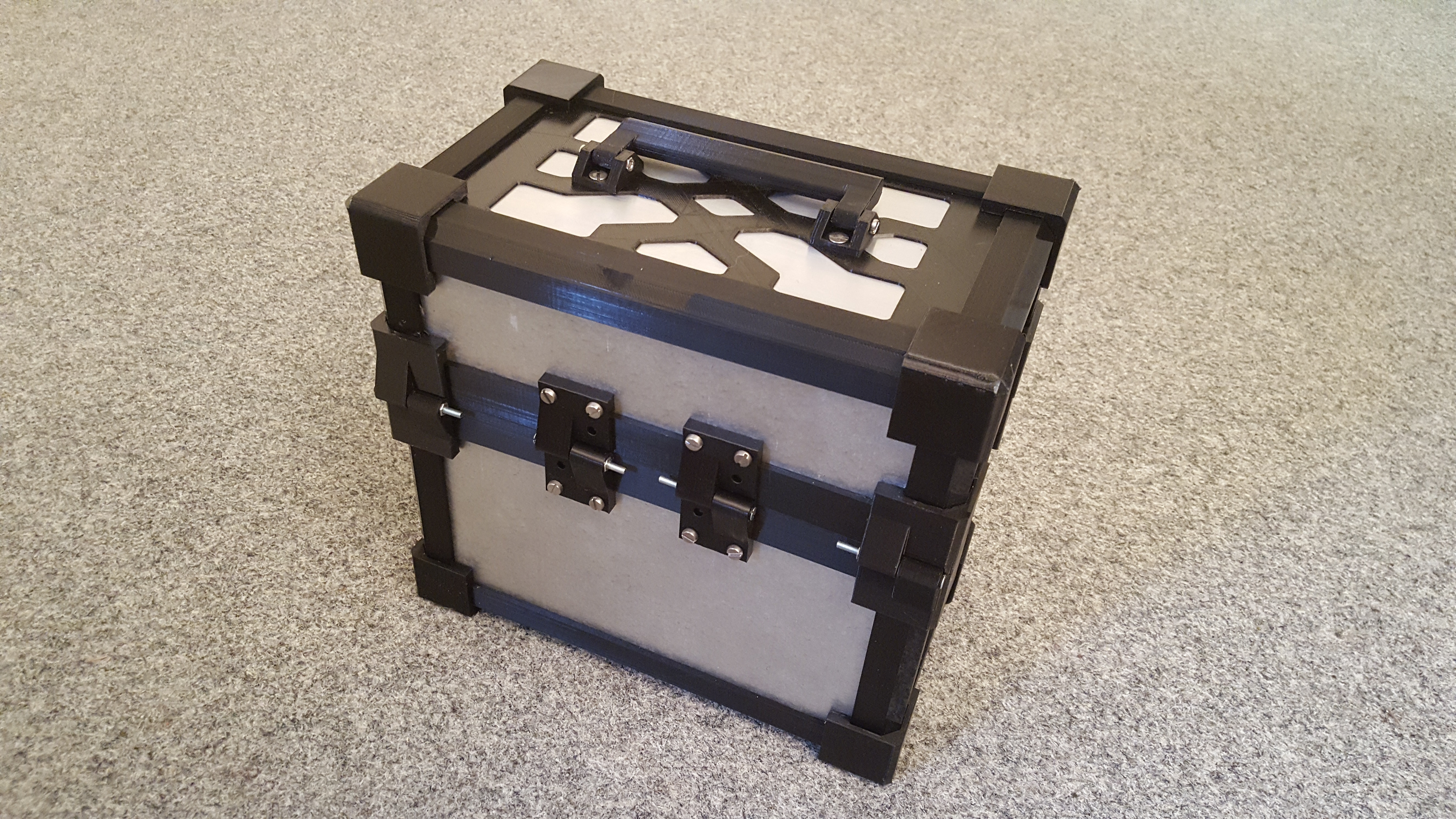

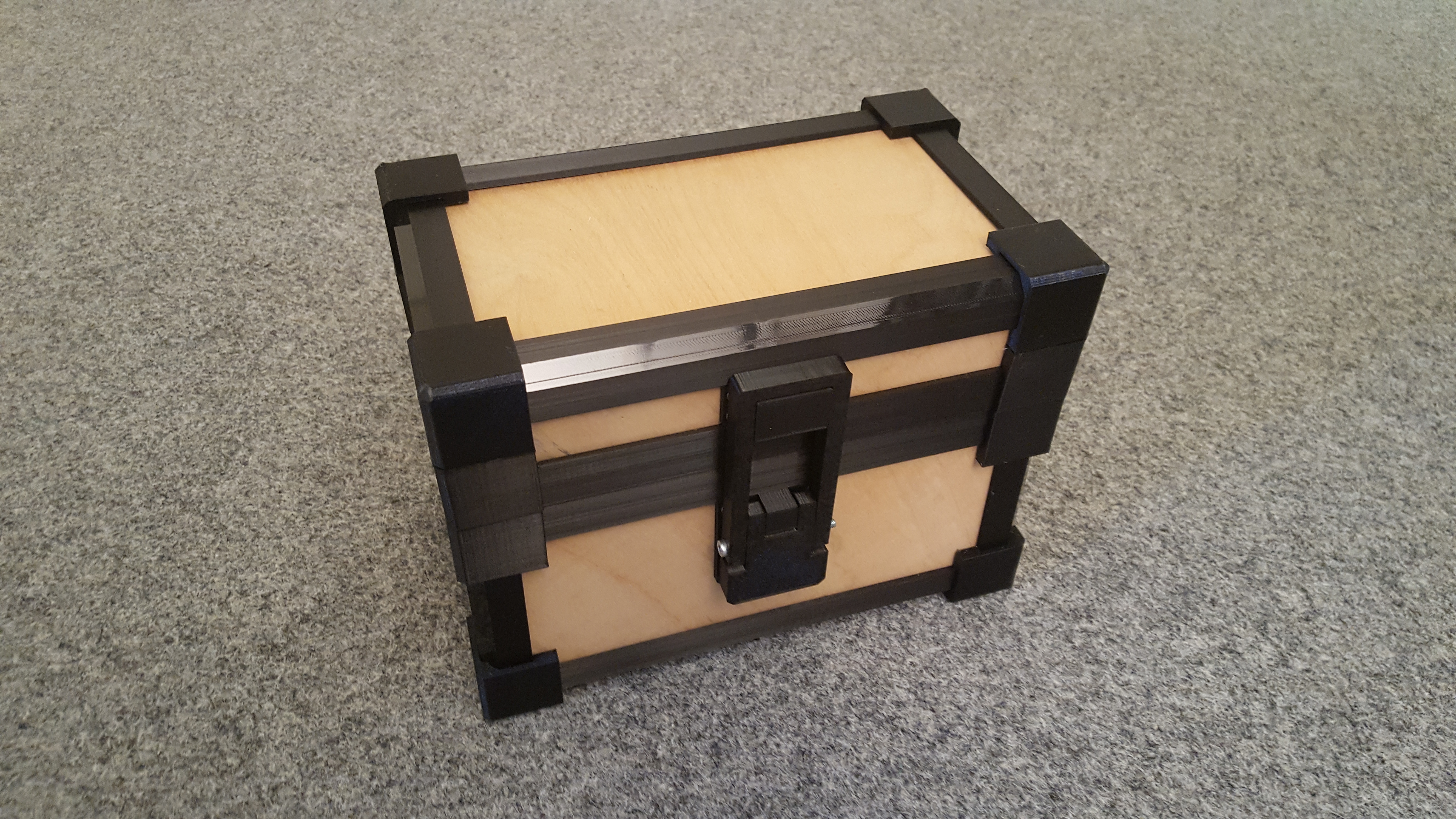

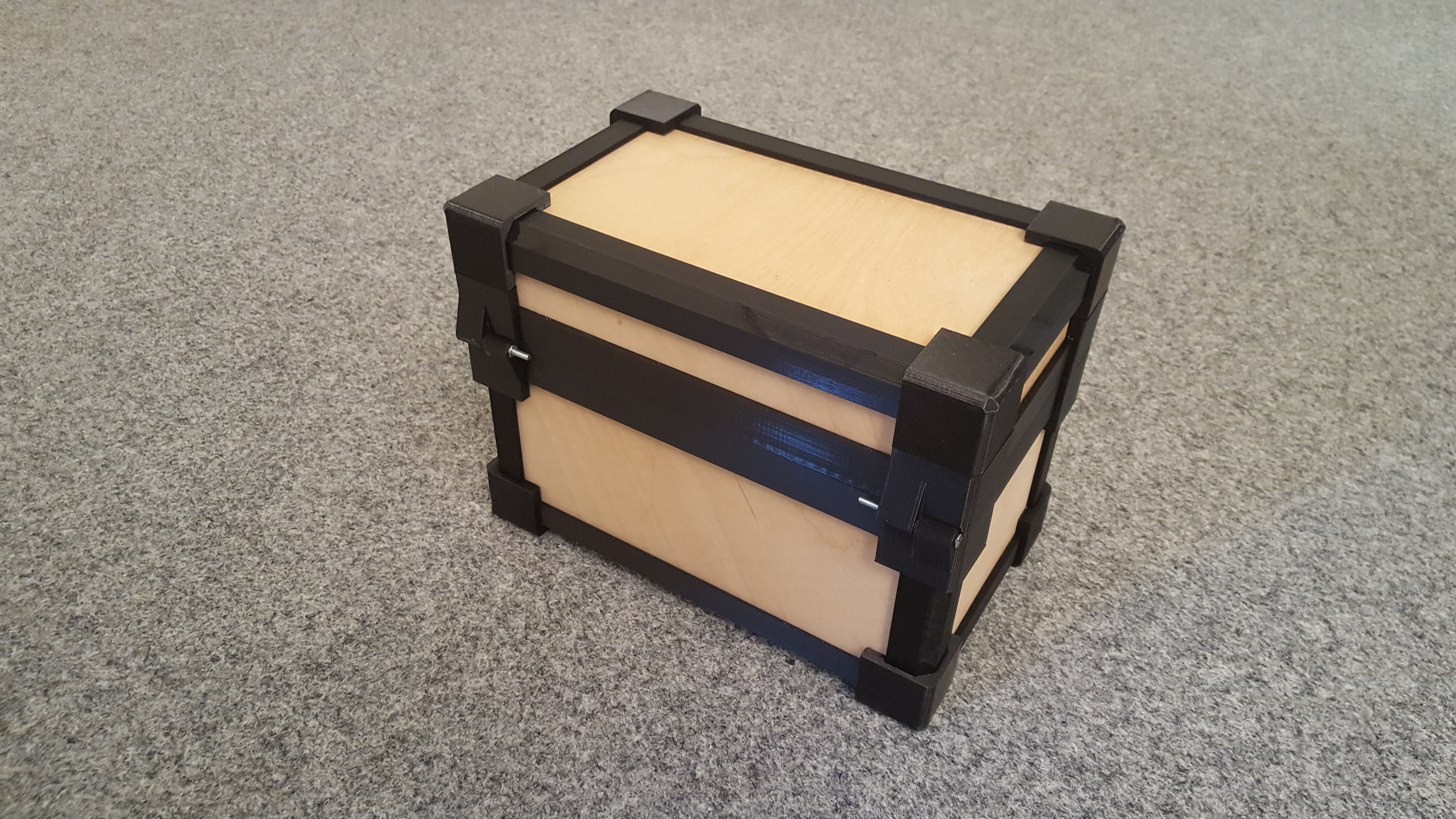

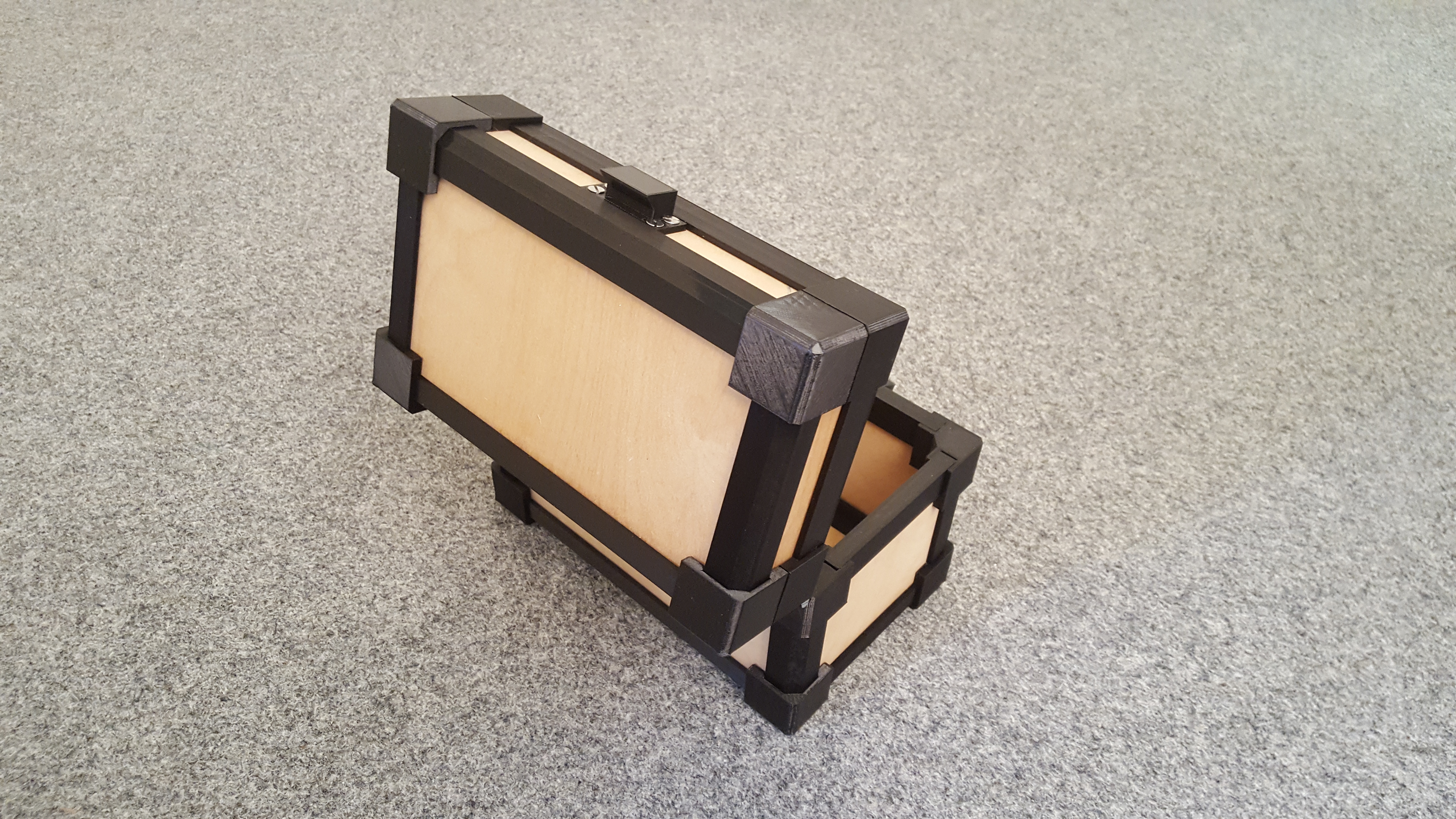

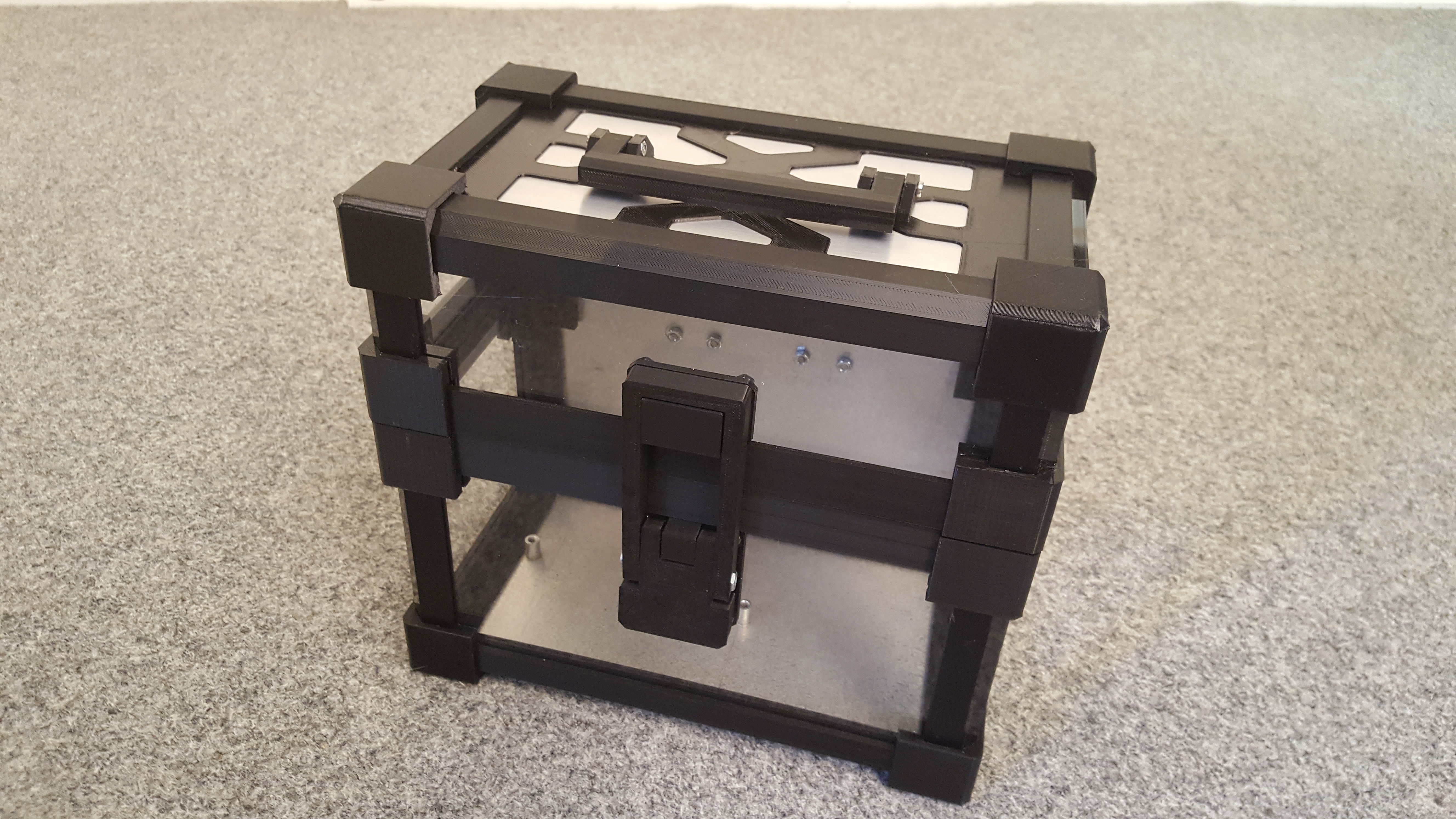

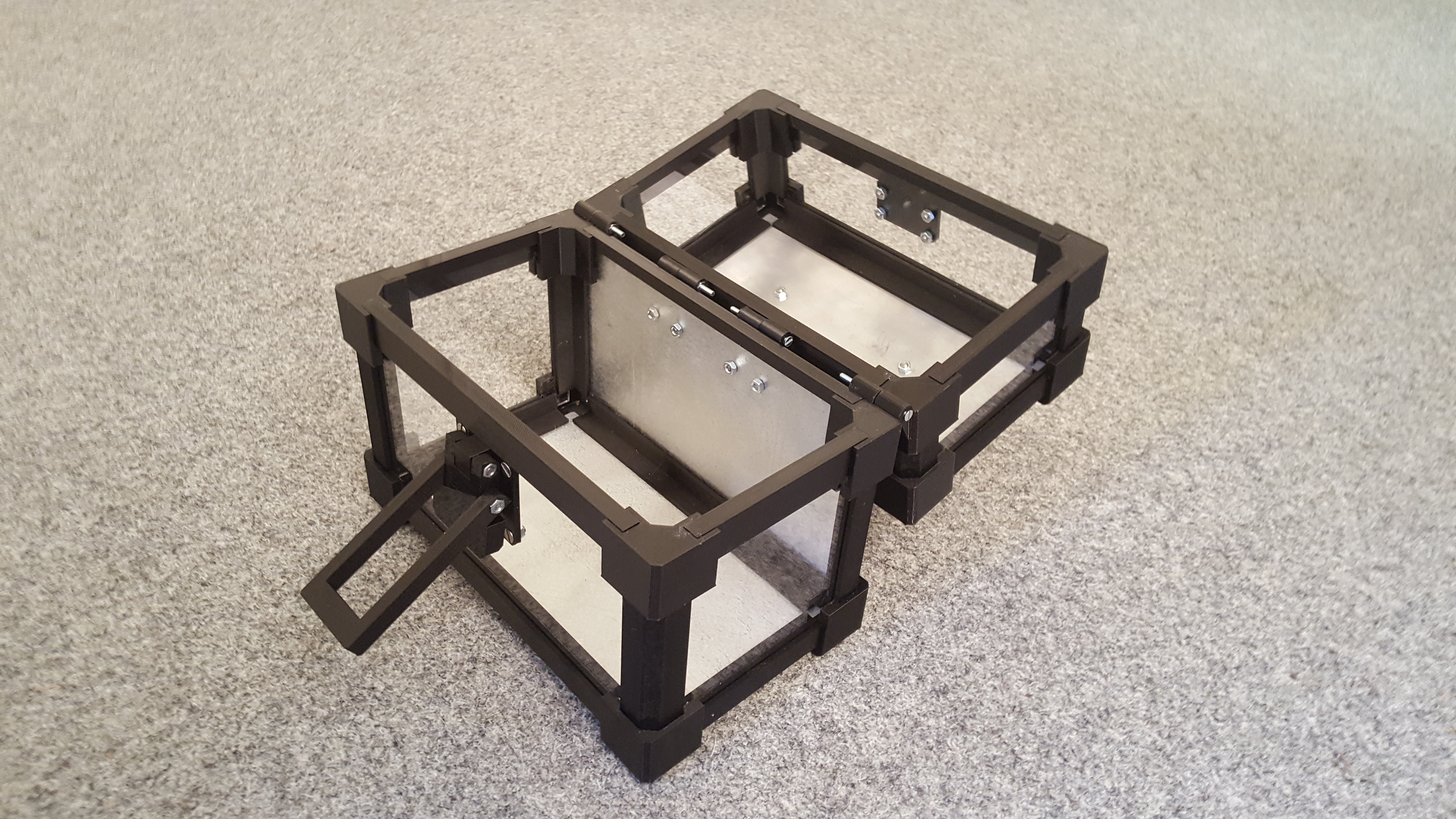

Sur les Photos, un exemple de Boîte avec des côtés en Contreplaqué de 4mm, une avec des côtés en Acrylique de 2mm et une autre avec des côtés en Acrylique de 2mm et en Métal de 2mm. Le dessus de la dernière est en aluminium de 1mm et donc il y avait 1mm de jeu. C'est pourquoi il est calé avec la cale optionnelle.

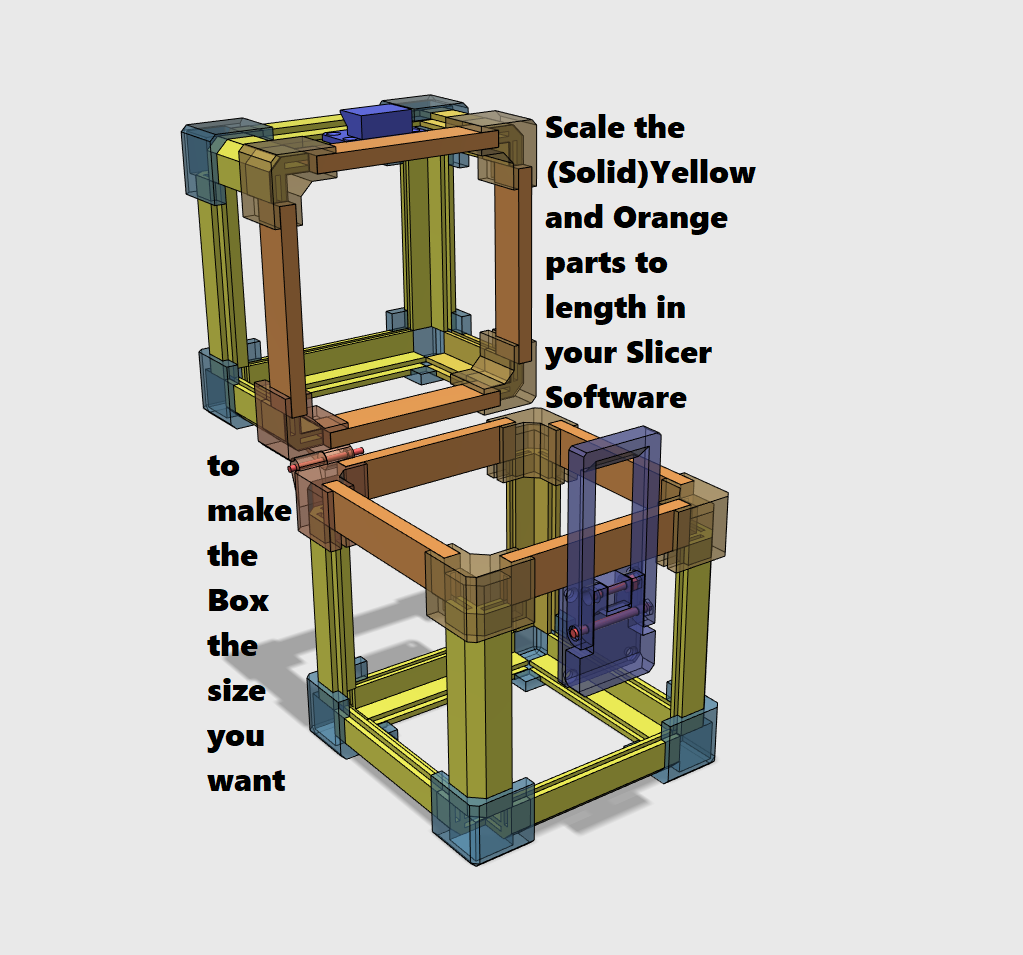

La capture d'écran devrait vous donner une meilleure idée de la façon dont les pièces s'assemblent.

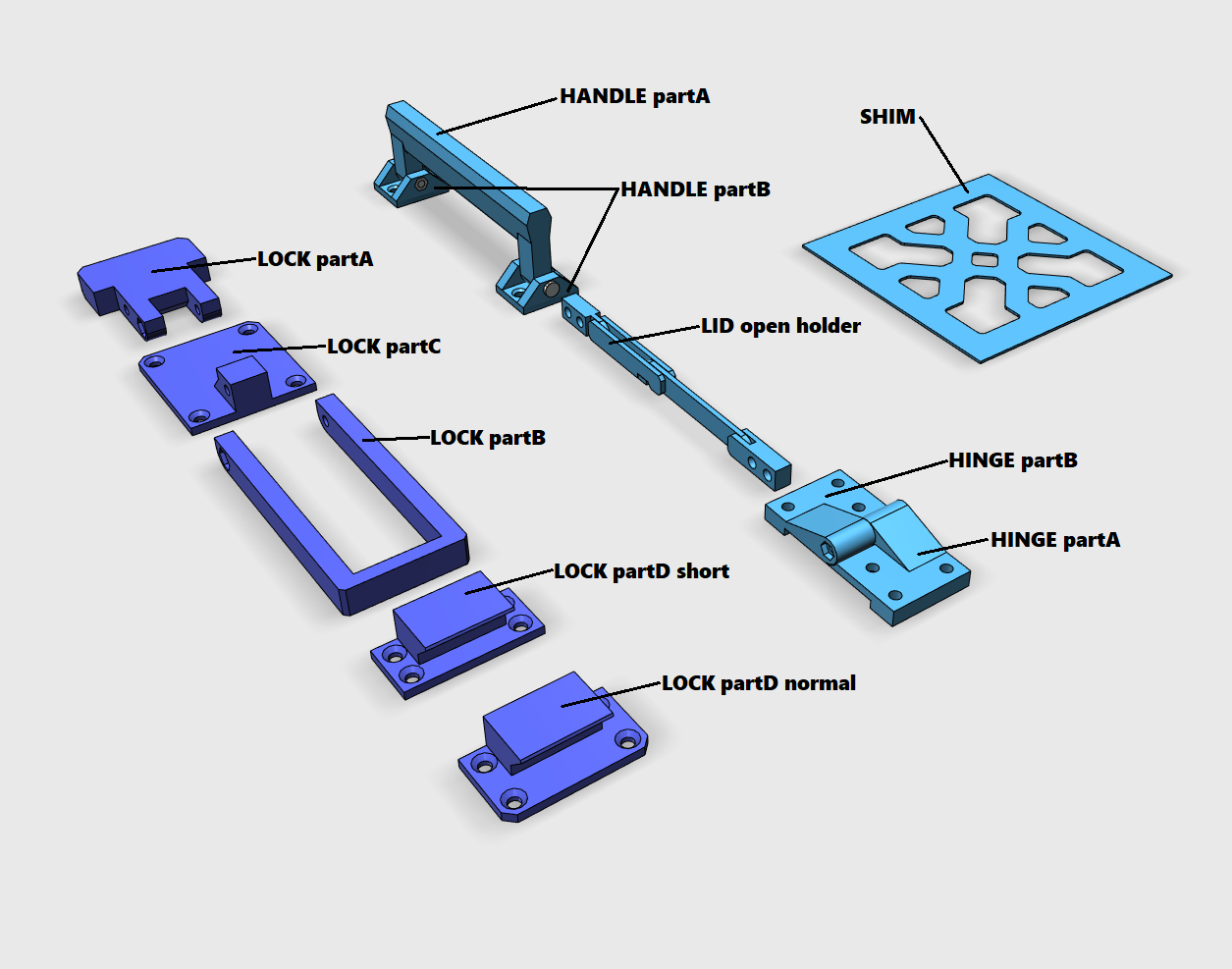

Ensuite, il y a un verrou pour maintenir le couvercle fermé. Il est composé de 4 pièces imprimées, d'un boulon M4x45mm et d'un écrou M4. Dans les exemples sur les photos, le verrou assemblé est monté sur la boîte avec des boulons et des écrous M4x10mm.

Des charnières supplémentaires sont également incluses pour rendre la partie charnière de la boîte plus solide.

Une poignée est également disponible pour transporter votre boîte. Cette poignée est composée de trois pièces imprimées, deux boulons M3x20mm et deux écrous M3.

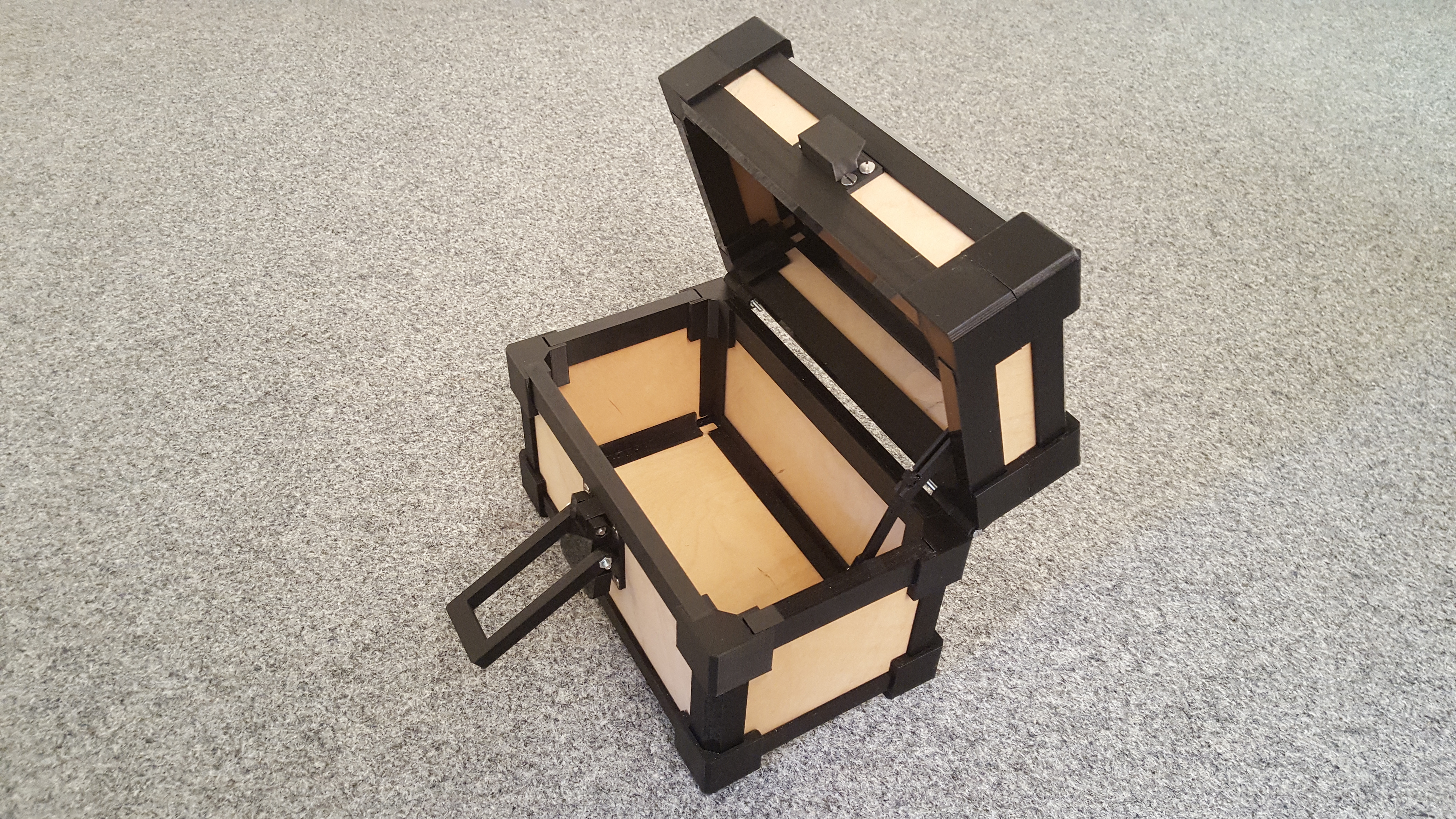

Une autre pièce optionnelle est "LID open holder.stl". Cette pièce peut être utilisée pour maintenir le couvercle de la boîte en position ouverte. Elle a trois points de pivot mais est imprimée telle quelle. Une fois imprimés, ces points de pivot doivent pouvoir se déplacer librement.

Si vous avez des questions, n'hésitez pas à les poser :-)

Dans ces exemples, le PLA noir est utilisé. Imprimé à une résolution de 0,2 mm avec une buse de 0,4 mm. 20 % de remplissage, 3 couches de parois, 4 couches supérieures et inférieures.
