ILI9486 3.5 TFT ARDUINO MEGA

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 2,8k vues
  • 5 j’aimes
  • 81 téléchargements

Description du modèle 3D

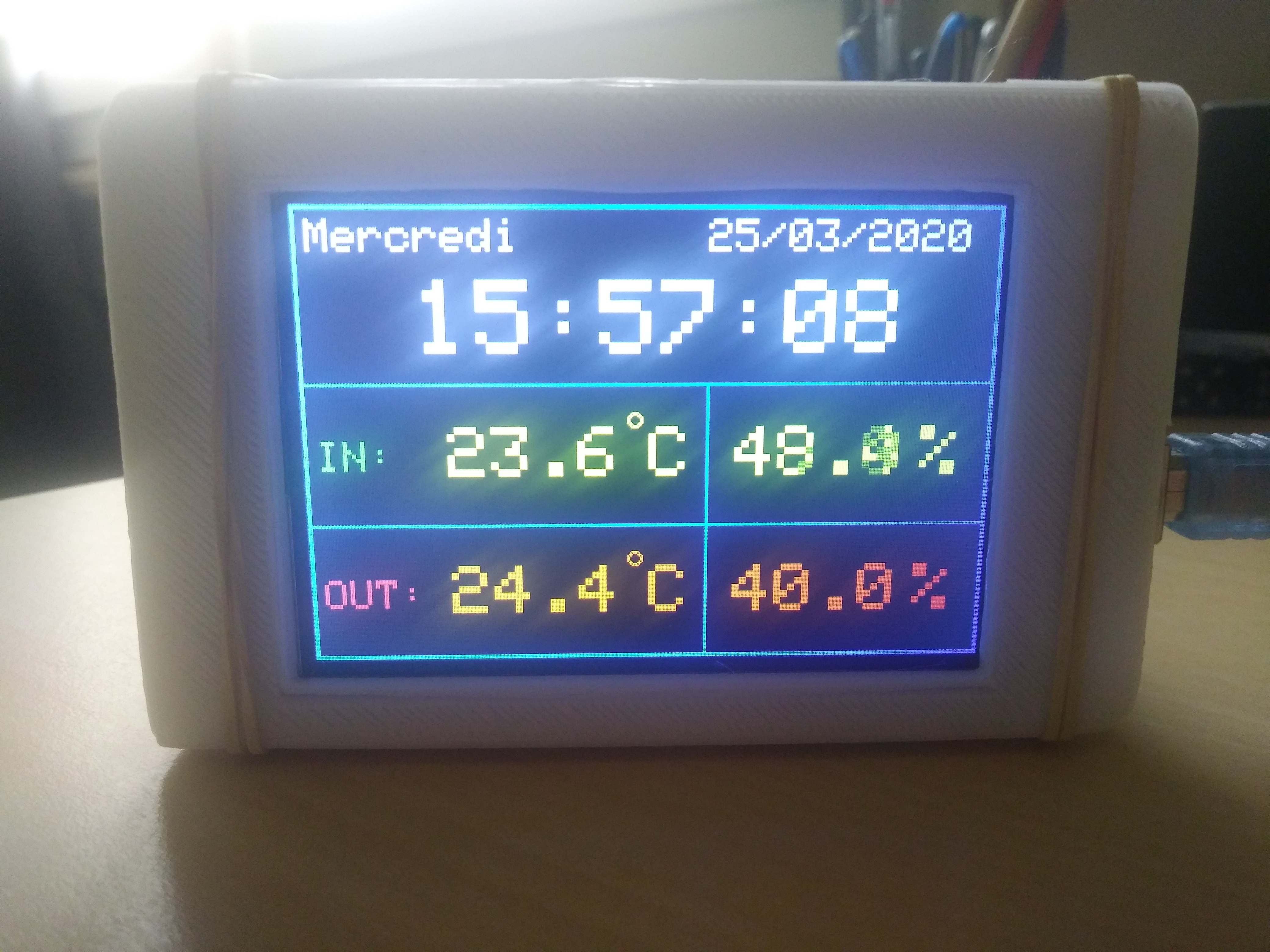

Face avant pour écran LCD TFT 3.5" ILI9486 compatible Arduino Mega.

Ecran + Carte (~15€):
https://fr.aliexpress.com/i/32538935176.html

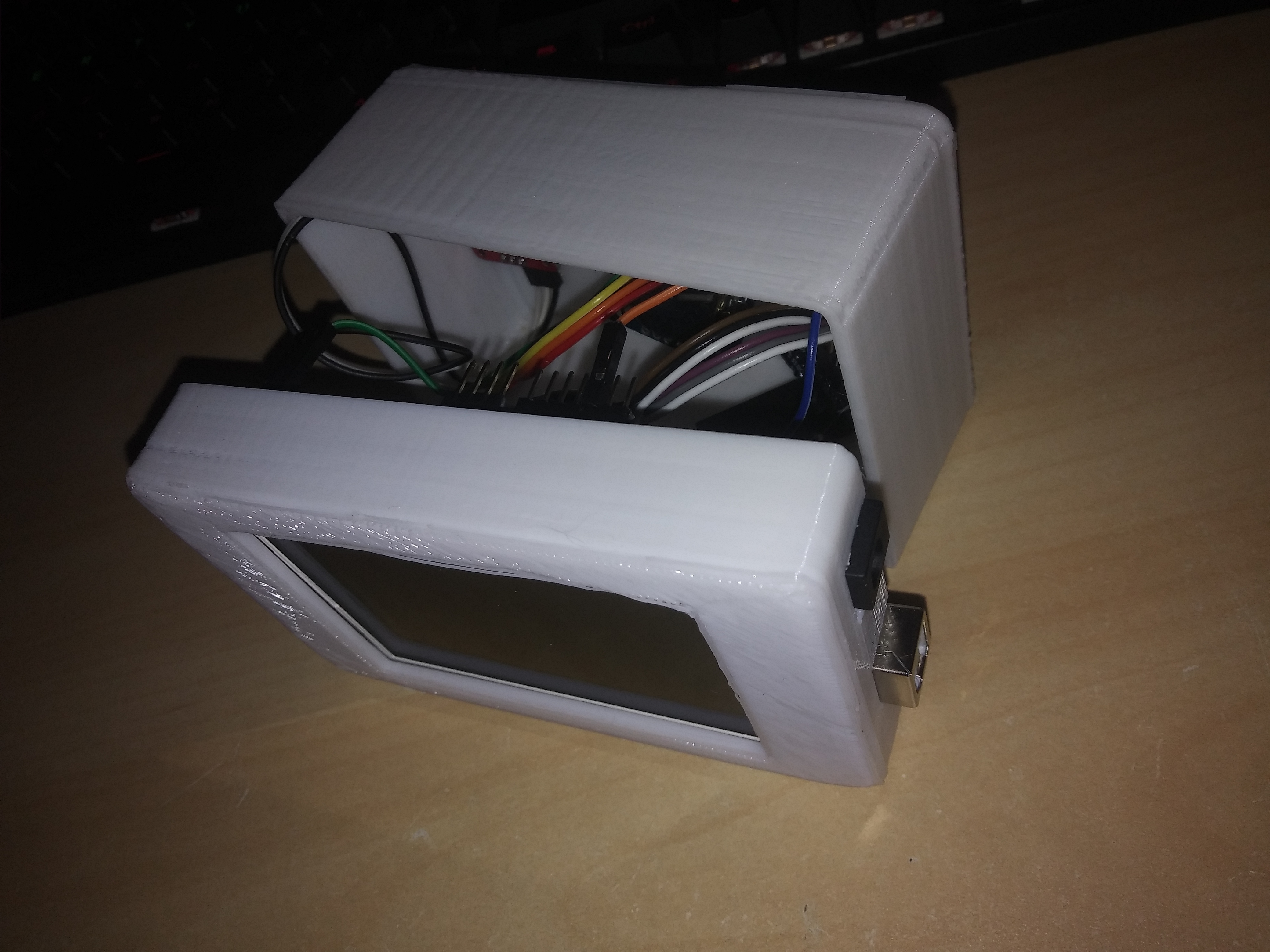

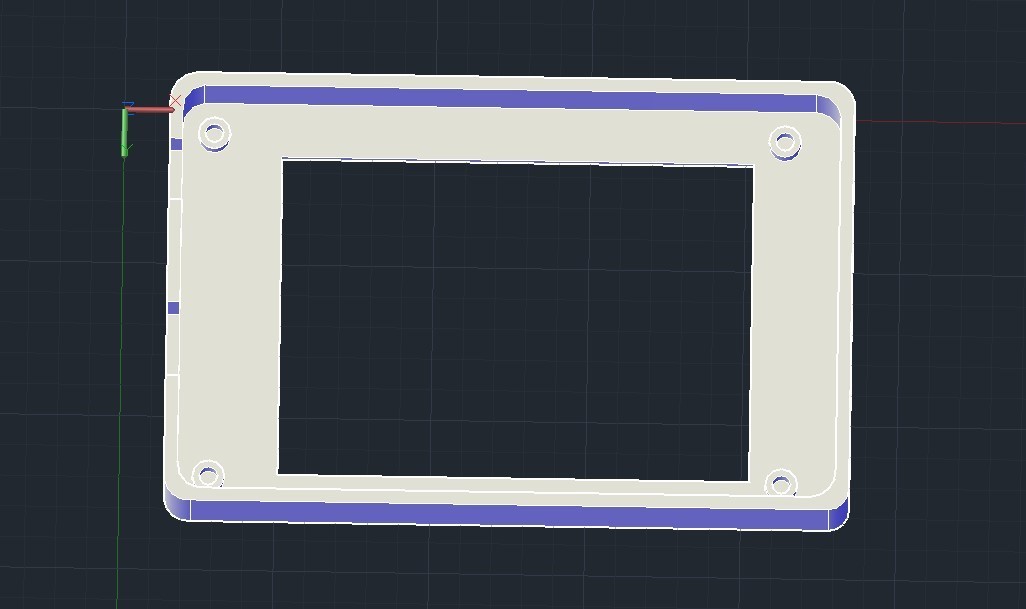

Il y a 4 supports pour visser l'écran sur la façade. Ne pas serrer les vis brutalement, mais juste assez pour faire tenir.

IMPORTANT: Il faut régler le fichier à 10% dans Cura pour avoir les dimensions réelles. (Erreur d'échelle à la conception).

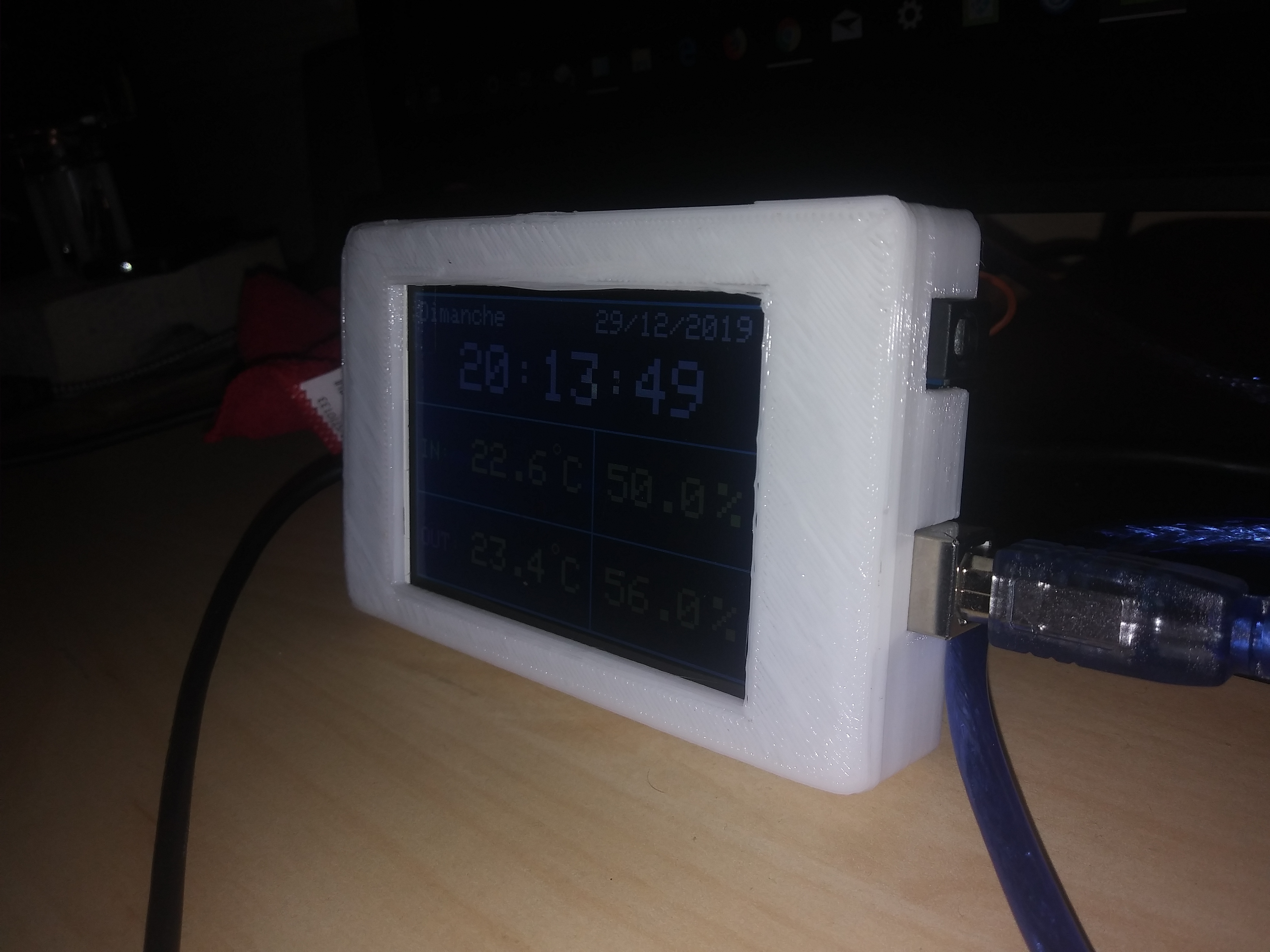

L'écran est centré et intégralement visible, on ne peut pas voir le jour entre le boitier et l'écran une fois vissé car les entretoises sont dimensionnées pour.

Je n'ai pas prevu de fixation propre de type visserie pour assembler les deux parties pour le moment.

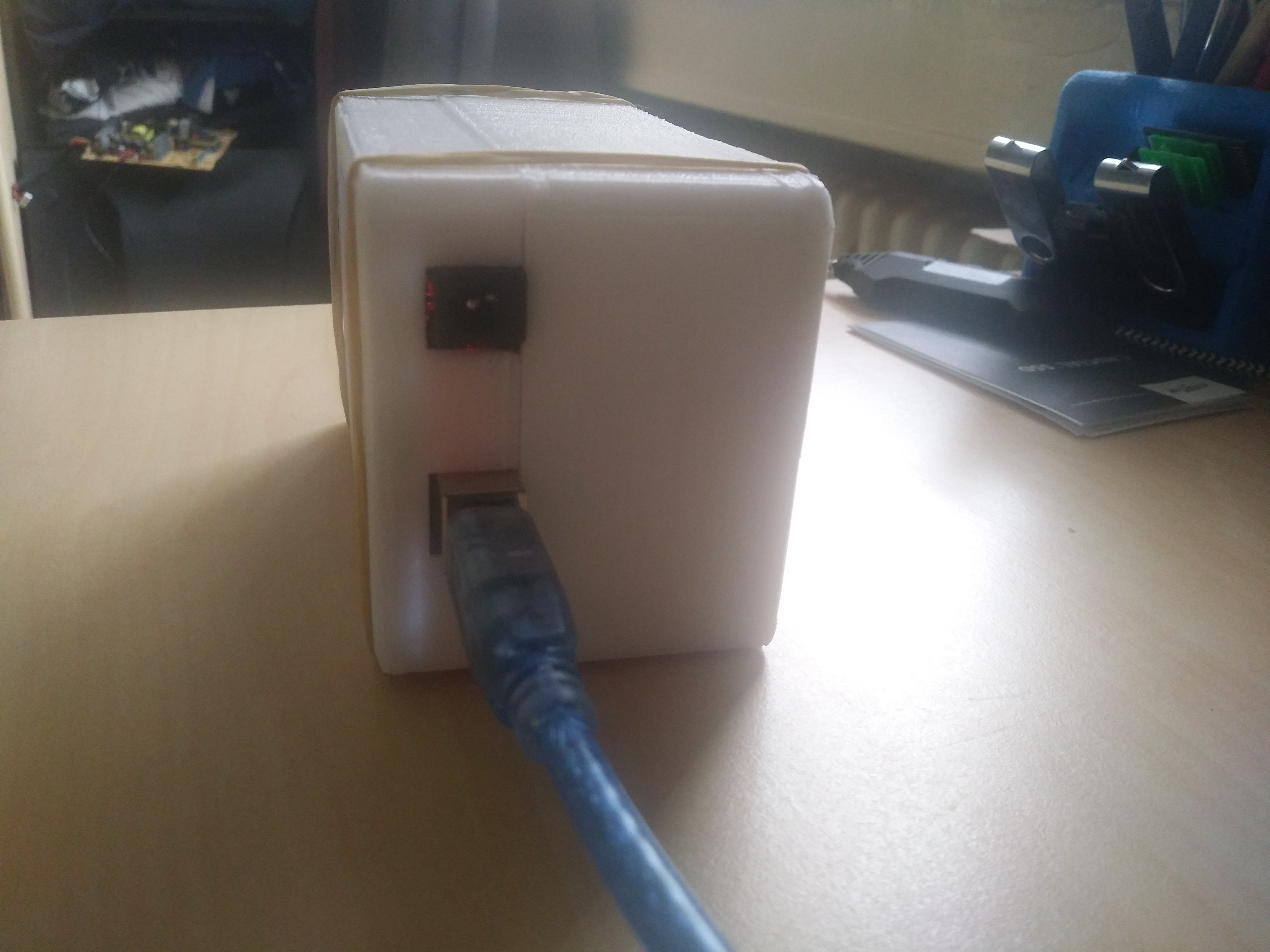

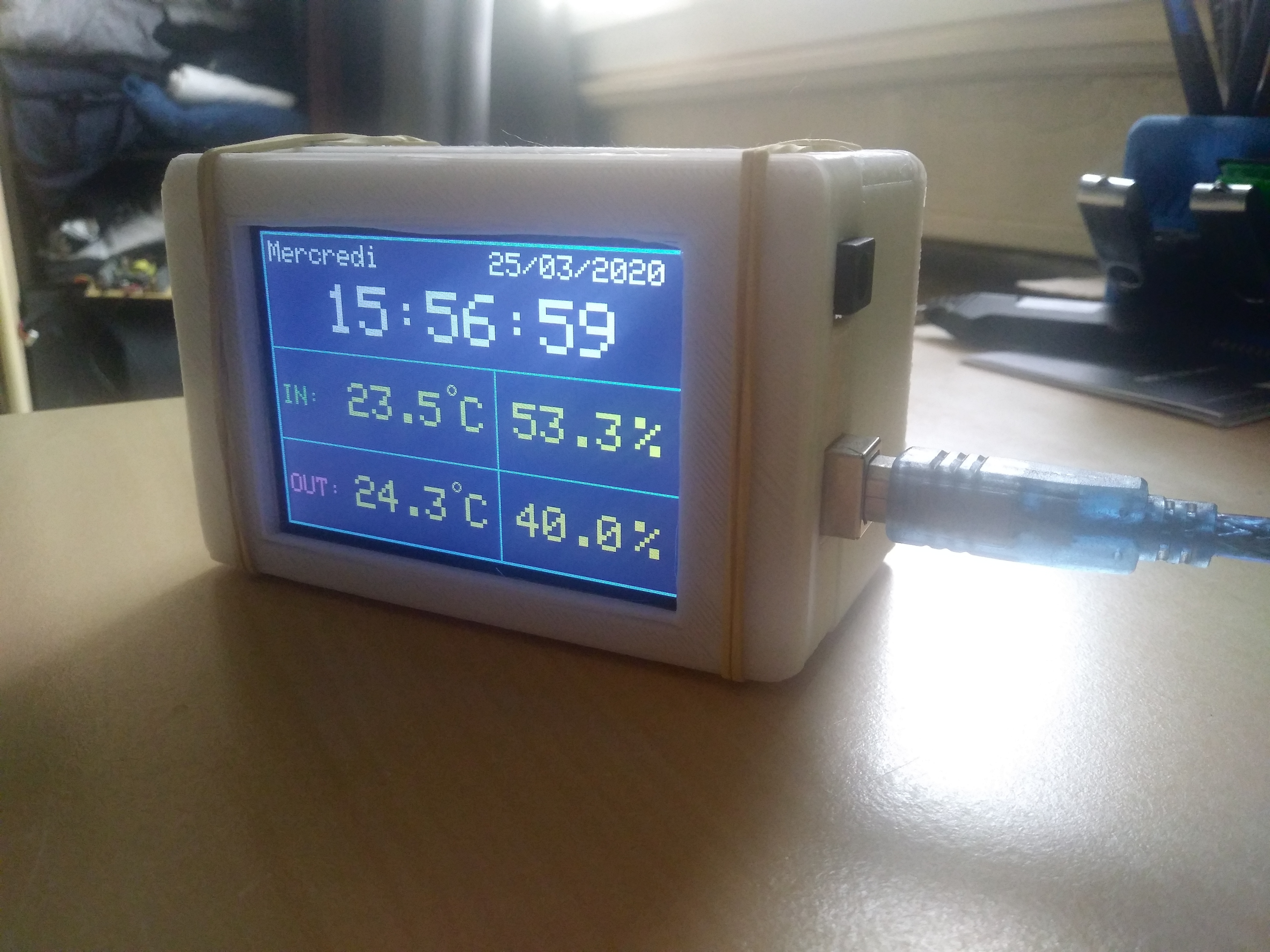

Néanmoins la taille totale de l'ensemble est de 11 cm * 7 cm * 6 cm.
J'ai prévu pas mal d'espace pour placer d'autres choses à l’intérieur.

Je l'ai fait car rien d'autre de similaire n'était existant pour ce type d'écran.

Nouvelle version: https://cults3d.com/fr/modèle-3d/outil/ili9486-3-5-tft-arduino-mega-ensemble

N'hésitez pas à partager, à aimer mes créations et surtout à partager vos makes de celles ci, cela aide beaucoup.

Paramètres d'impression 3D

PLA

Nozzle 210°C
Bed 70°C
Layer 0.3

  • Format du fichier 3D : STL
  • Taille du modèle 3D : X 1100 × Y 698 × Z 190 mm
  • Dernière mise à jour : 2020/05/21 à 0h54
  • Date de publication : 2019/12/29 à 21h15

License

CC BY SA
