Module HF3D : Plan imprimé 3D

Description du modèle 3D

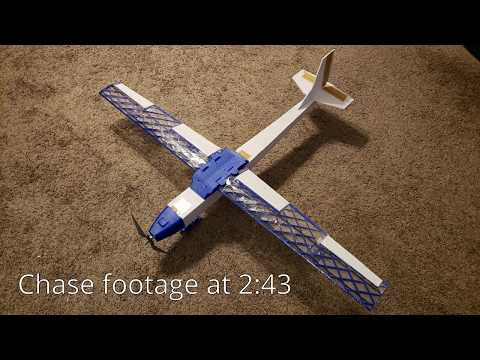

Liens Youtube :

https://www.youtube.com/watch?v=vzS2tL5Rb_E

https://www.youtube.com/watch?v=o_zxV7-UC6o

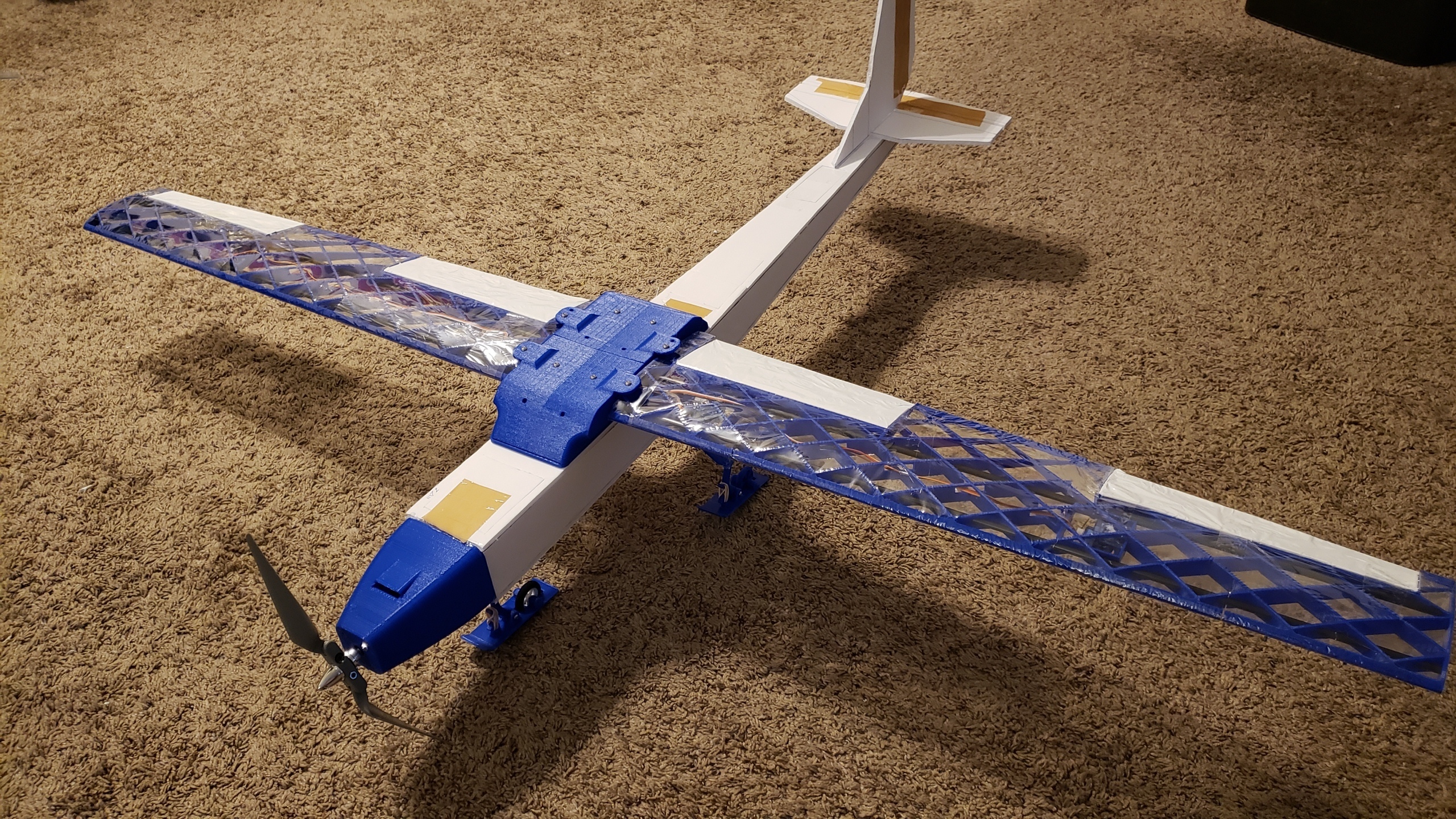

Salutations, le but de ce projet est d'avoir une plate-forme modulaire que je peux utiliser pour échanger différents designs à tester et avoir une reproductibilité/réparation facile.

Pièces modulaires :

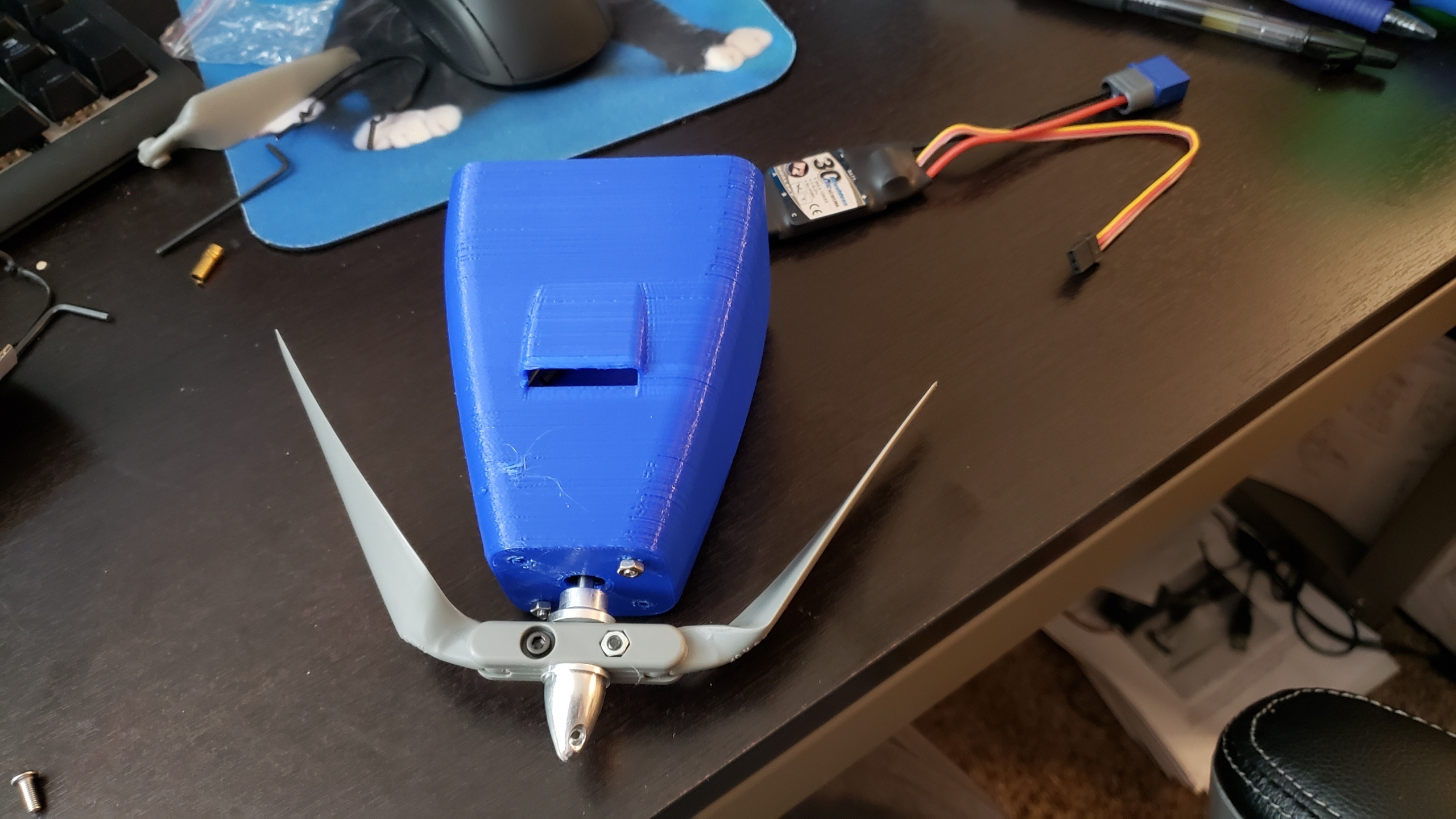

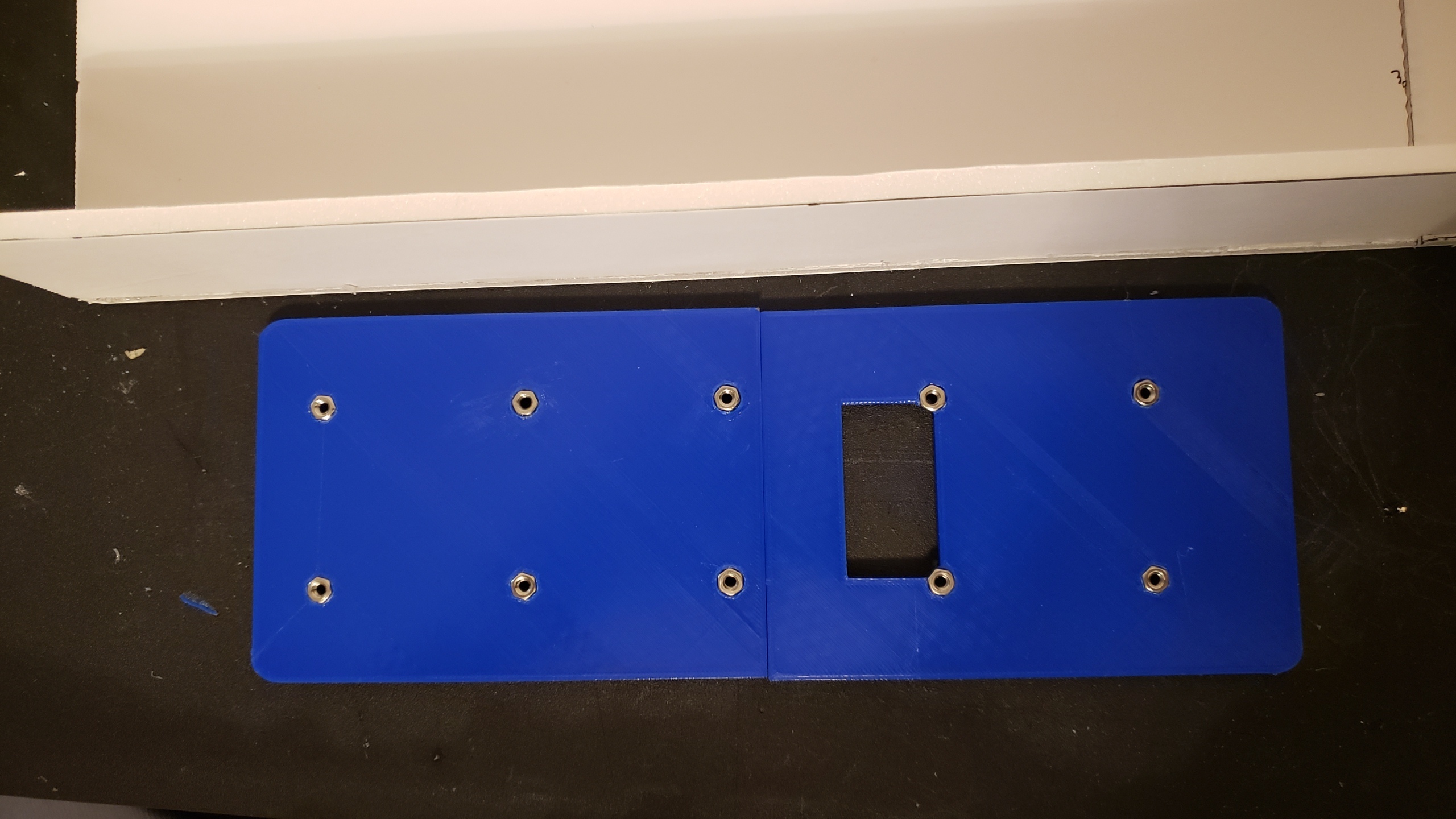

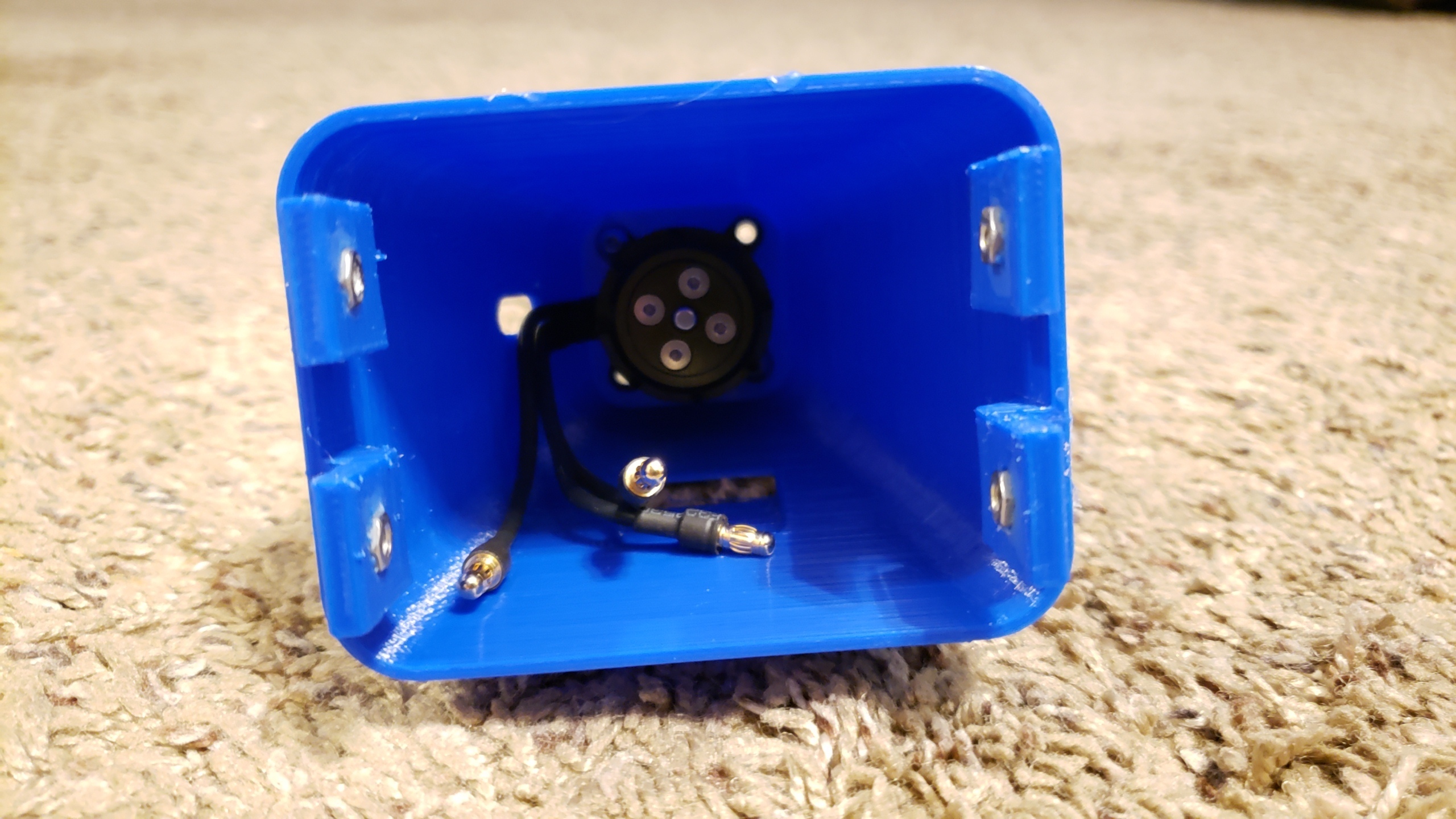

Montage du moteur

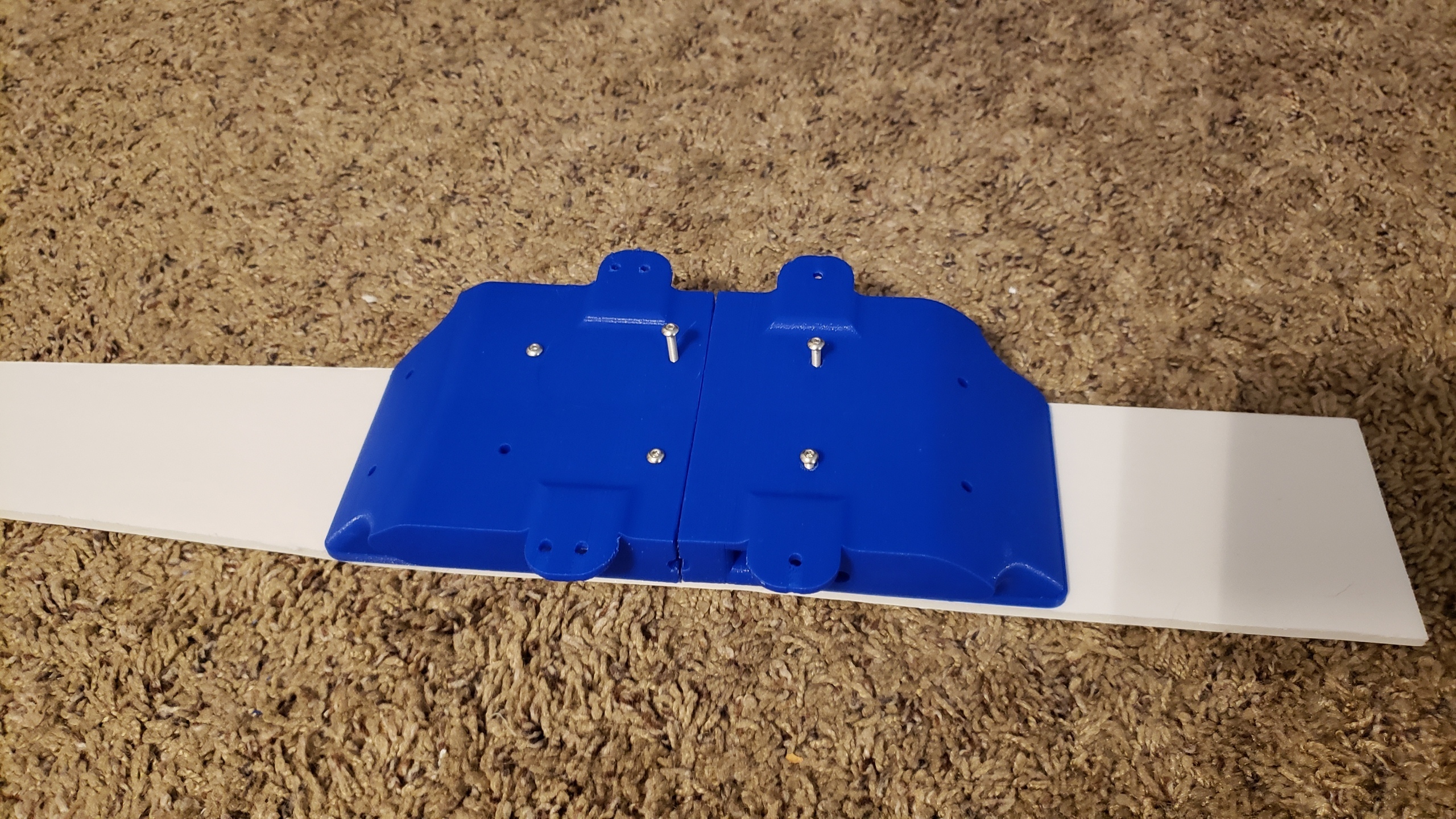

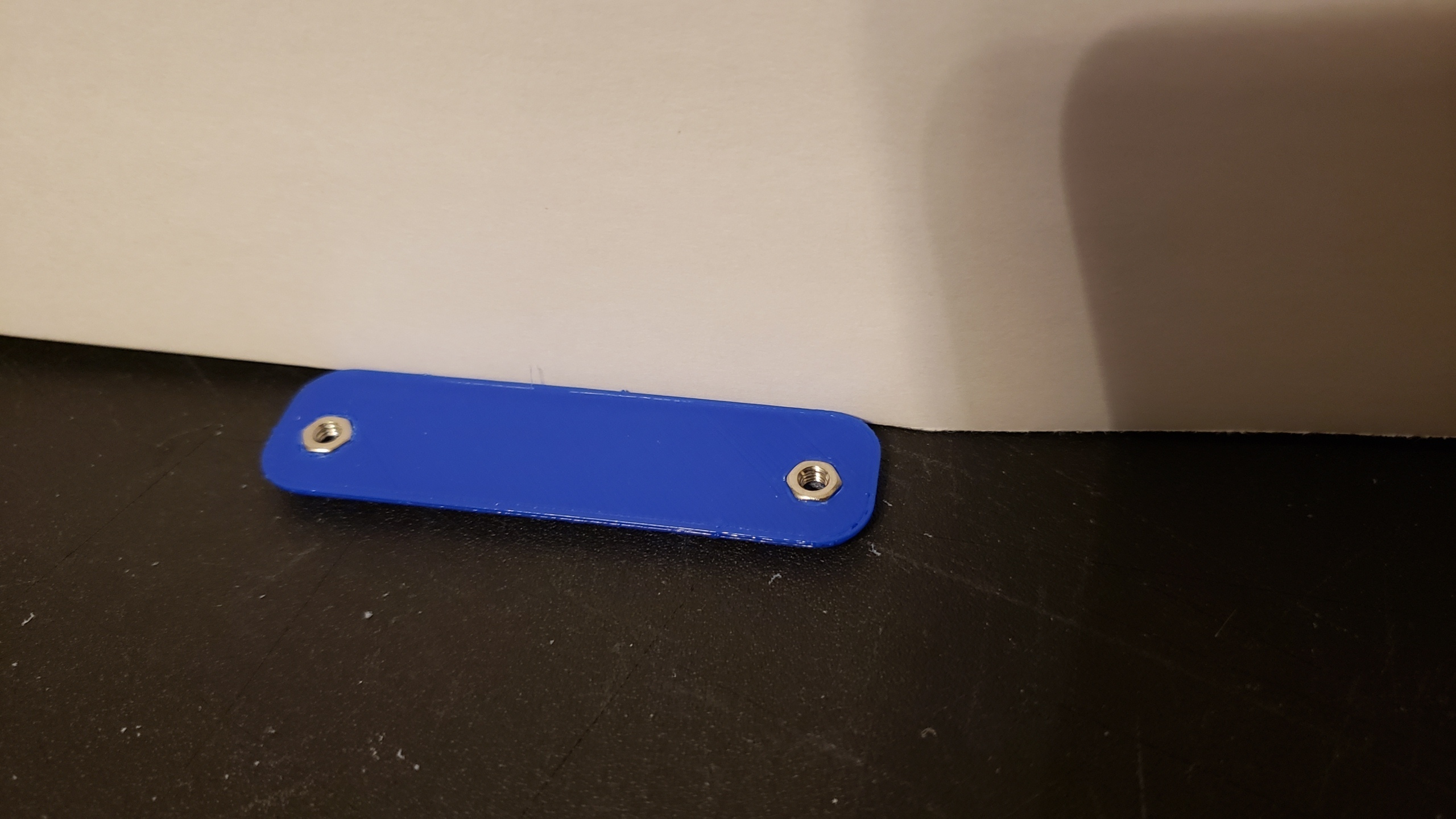

Montage en aile

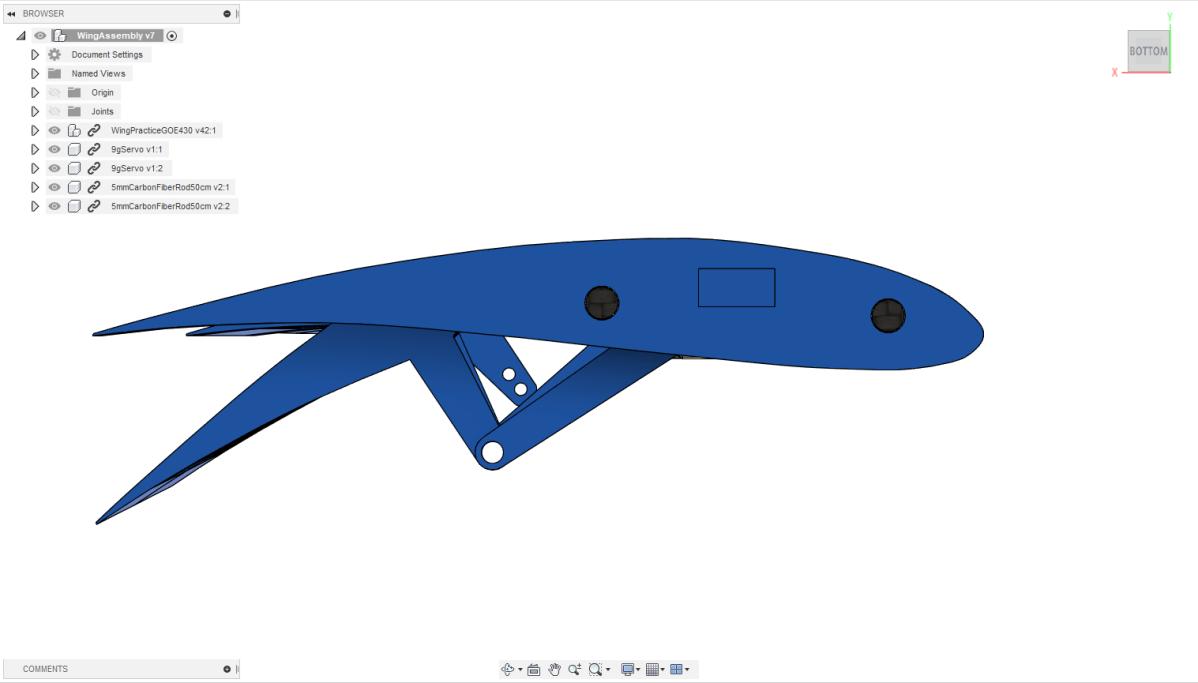

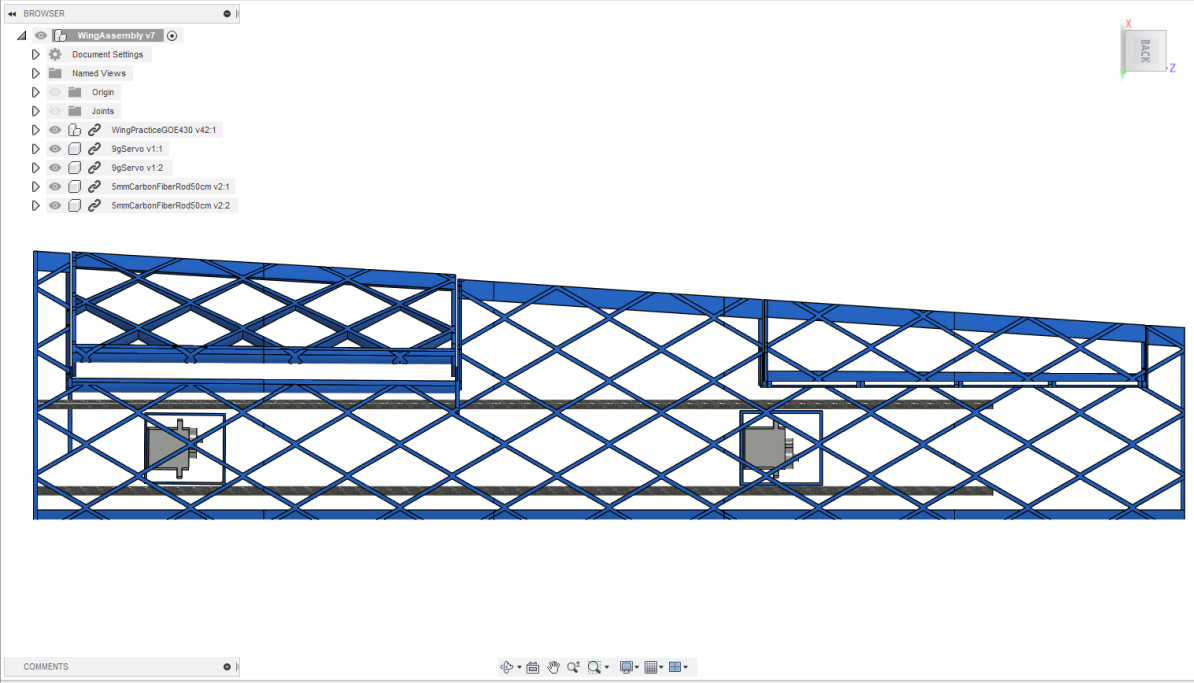

Ailes

Train d'atterrissage

Pièces modulaires planifiées :

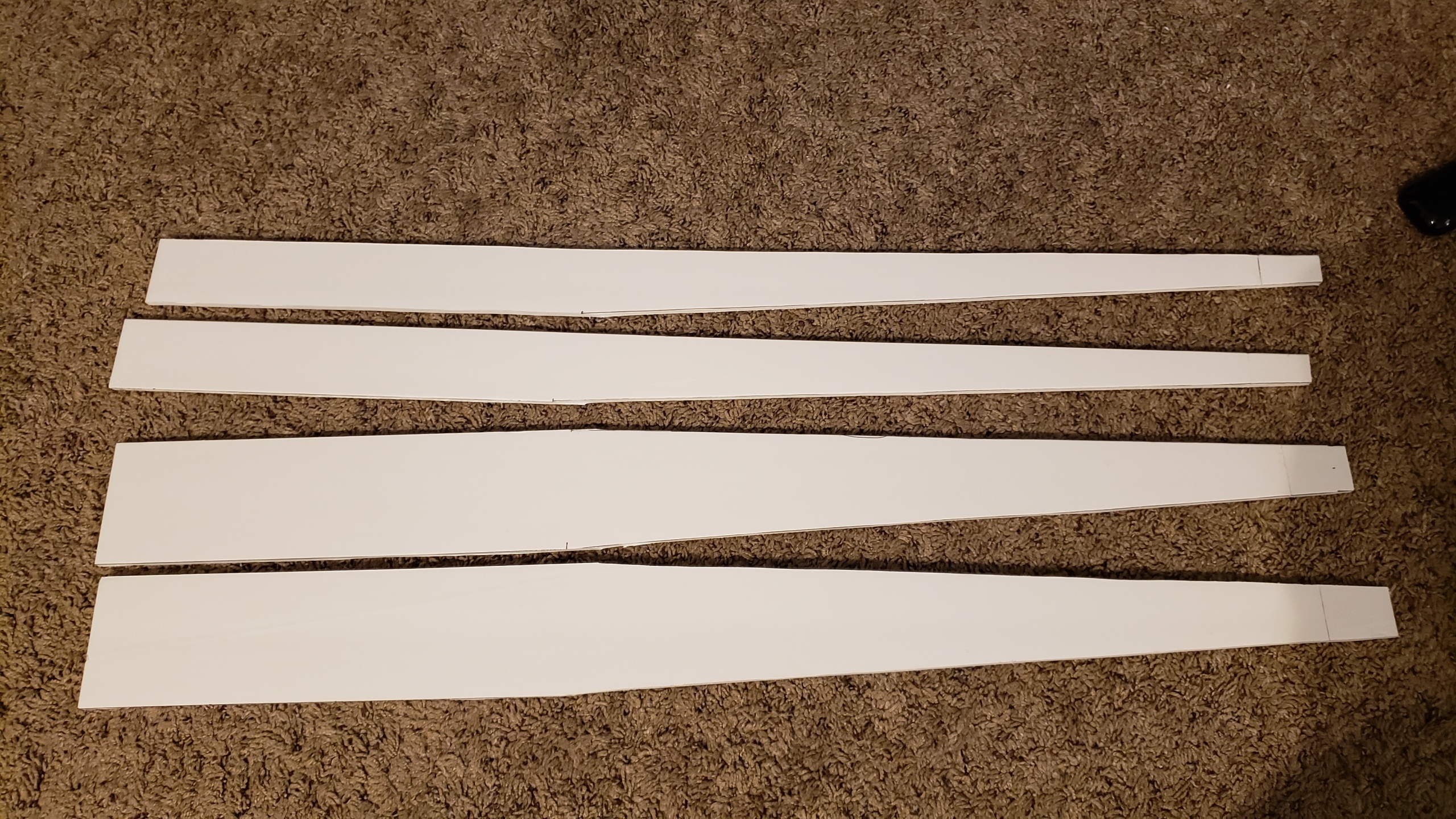

Surfaces de la queue

Divers Pièces jointes

Je travaille à diminuer le poids de certaines pièces et à en renforcer d'autres.

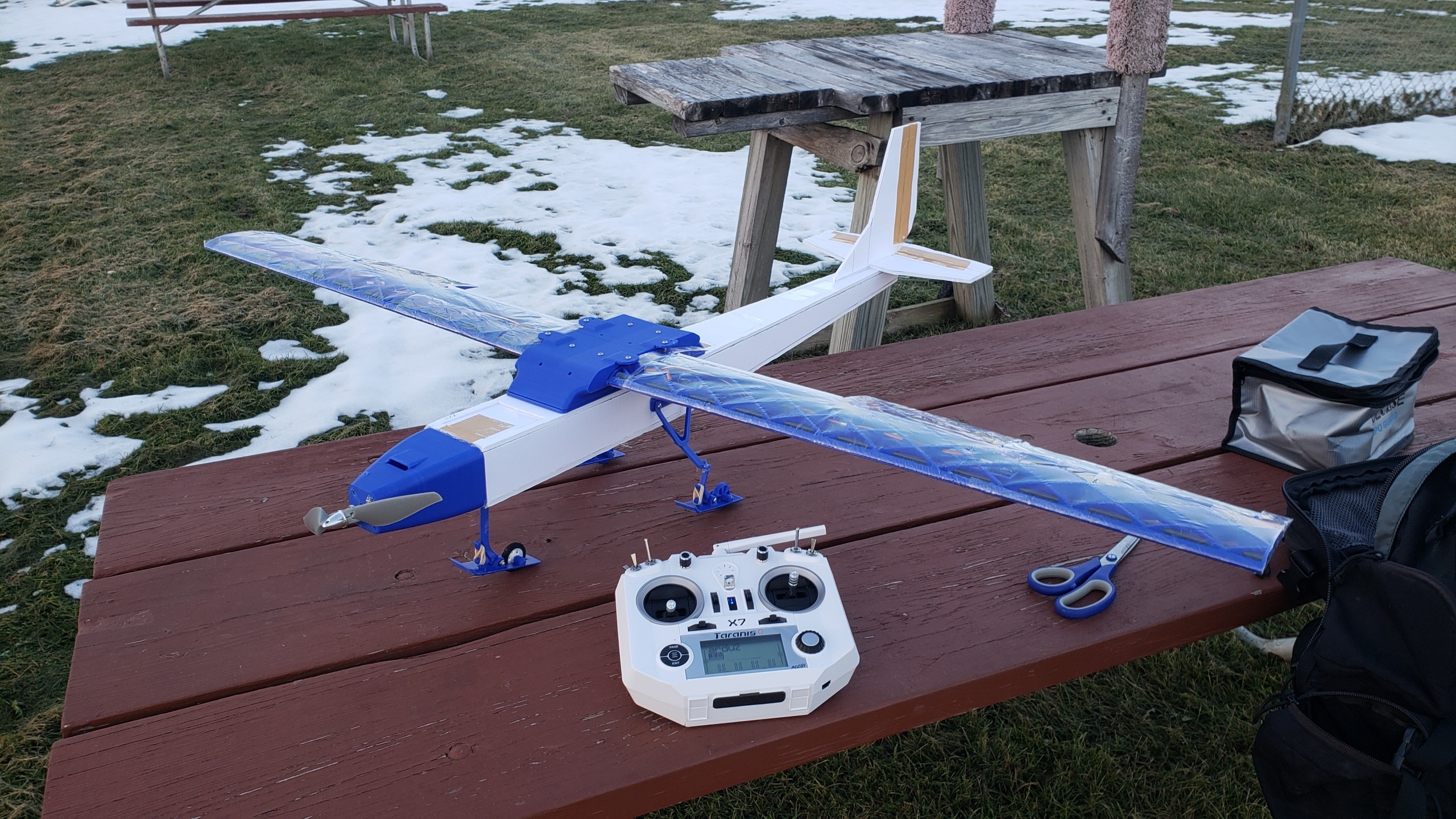

J'ai piloté l'avion deux fois maintenant, le premier vol étant en mode manuel, et le second en mode FBWA et ACRO. Le deuxième vol s'est terminé avec le moteur qui a fait vibrer les écrous des vis qui le retenaient au support du moteur et qui a ensuite arraché le support du moteur. J'ai renforcé le support moteur, et j'espère ne jamais oublier de recoller les écrous en place (c'est la deuxième fois que j'oublie).

Spécification actuelle :

Portée : 128cm

MAC : 12.125cm

l'accord de la racine : 14cm

l'accord de pointe : 10cm

Dièdre : 2°.

Wing Incidence : 0.6°

Superficie : 1552cm² 1552cm

RA : 10,5

Voilure : GOF430

Batterie : Tattu 1300mAh 3S

Moteur : Emax GT2218 1000kv

Prop : APC 10x6F

Messe : 1117g

Chargement de l'aile : 7,19 kg/m² 7,19 kg/m²

Longueur du fuselage : 92cm

Longueur queue : 57cm

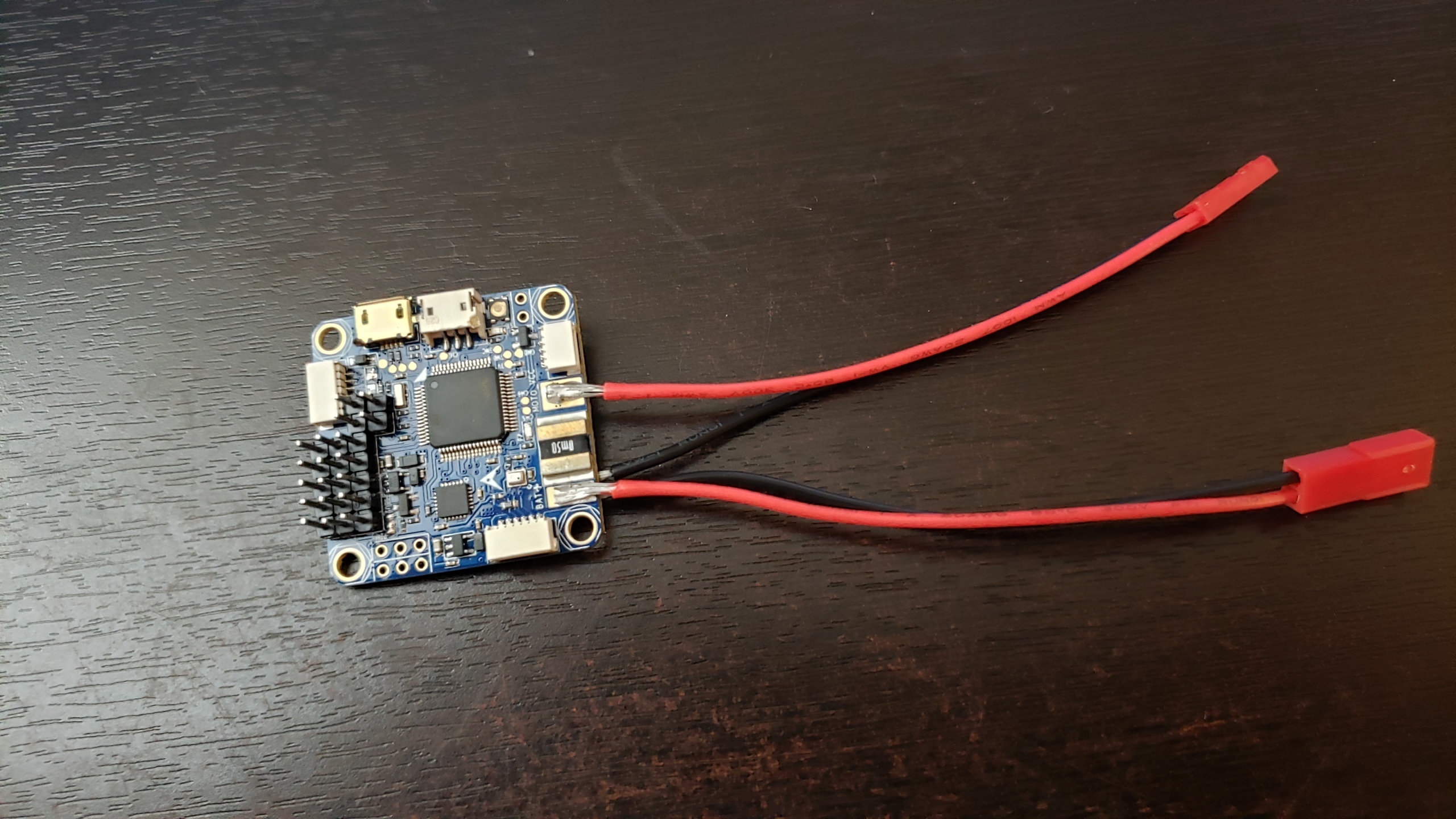

Flight Cont : Omnibus F4 Pro V3 pour Arduplane

Matériel supplémentaire :

4x 64cm x 5mm Espars en fibre de carbone pour les ailes (je commande chez alofthobbies)

M3 Boulons et écrous de différentes tailles (https://www.amazon.com/gp/product/B07L65DHV6/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1)

Revêtement Low Temp RC Plane (j'ai utilisé un ultracote transparent et blanc, mais si vous pouvez trouver quelque chose de plus basse température (comme un film solaire) utilisez-le)

Paramètres d'impression 3D

Utilisez les paramètres qui fonctionnent avec l'imprimante et le matériel de votre choix.

Actuellement, j'imprime toutes les pièces avec 0% de remplissage avec ces exceptions :

Train d'atterrissage : 100 % de remplissage

Monture d'aile : 10% de remplissage [gyroïde]

  • Format du fichier 3D : STL
