Support Arduino avec supports de batterie

?
Qualité de la création : 5,0/5 (1 vote)
Évaluation des membres sur l'imprimabilité, l'utilité, les détails, etc.
  • 4k vues
  • 1 j'aime
  • 35 téléchargements

Description du modèle 3D

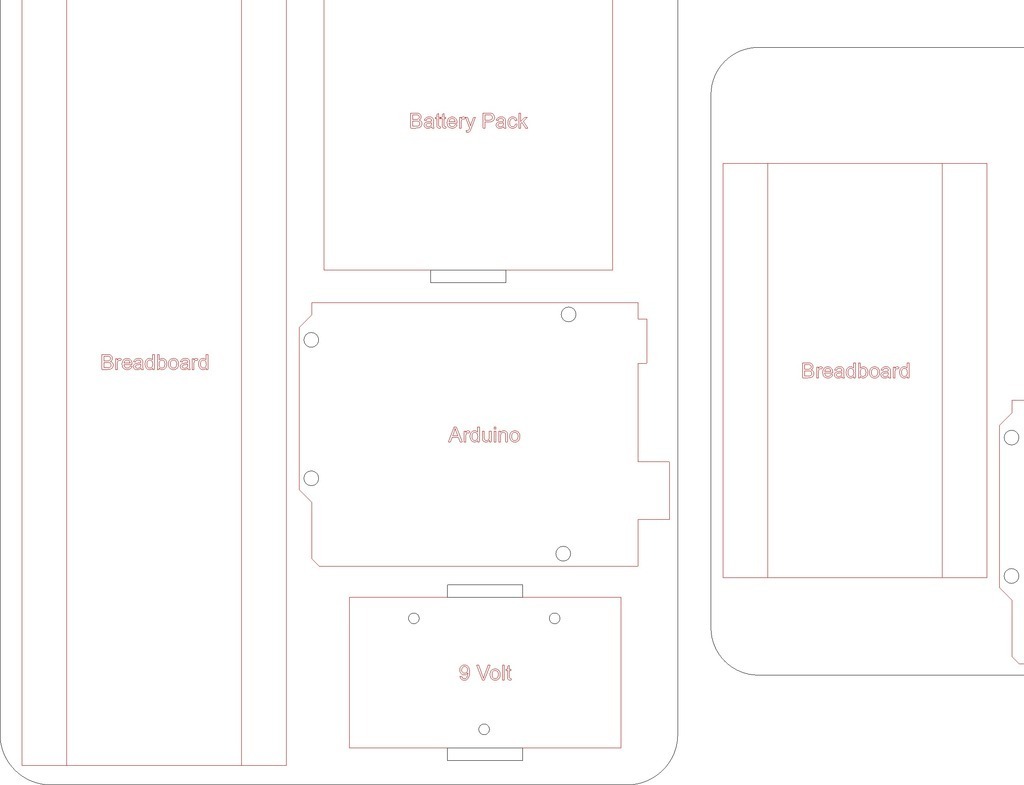

Il s'agit de deux modèles de cartes porteuses Arduino sur lesquelles vous pouvez monter un Arduino, une planche à pain et un ou plusieurs porte-piles de votre choix. Ils sont parfaits si vous voulez exécuter votre projet Arduino sans être attaché à un mur ou à un PC et sont parfaits pour les cours Arduino, car vous n'avez pas besoin d'avoir un PC ou une verrue murale pour chaque participant.

La version plus petite offre de la place pour une planche à pain de 400 points et vous avez le choix entre une batterie de 9 volts ou une batterie AA/AAA. La version plus grande avec de la place pour un 830 points avec une batterie 9 volts et AA/AAA (idéal pour les applications où vous voulez faire fonctionner des servos ou d'autres appareils à partir d'une alimentation séparée de votre Arduino).

Paramètres d'impression 3D

Découpez les lignes noires et gravez les lignes rouges en acrylique 3mm.

Les piles 9V et les blocs de piles AA et AAA de 4 à 8 piles peuvent être maintenus en place à l'aide de courroies de gestion de câbles Velcro de 1/2 po de largeur ou du porte-piles 9V SparkFun dans le cas des blocs de piles 9V (se fixe avec trois boulons #2 de 3/8 po de longueur) :

http://www.sparkfun.com/products/10512

Les adaptateurs jack 9V à barillet (http://www.sparkfun.com/products/9518) peuvent être utilisés avec les blocs de piles 9V ainsi qu'avec les porte-piles à connecteur à enclenchement :

http://www.radioshack.com/product/index.jsp?productId

J'aime bien les 8 supports de piles AA car ils fournissent beaucoup de tension même pour les régulateurs linéaires à chute de tension élevée lors de l'utilisation de piles rechargeables, et ils devraient alimenter votre projet Arduino typique pendant une longue période de temps.

J'ai fixé mon Arduino avec 3 boulons M3x16 avec des espaces de 1/4" en nylon. La monture Arduino est mise à jour avec un quatrième trou de montage pour les Arduinos plus récents, dont j'avais besoin parce que je n'ai pas pu utiliser l'un des 3 trous de montage d'origine Arduino en raison de l'en-tête ICP ajouté sur le UNO.

Si vous n'avez pas accès à un découpeur laser, vous pouvez vous procurer un kit de ces planches ou simplement les plaques découpées au laser dans mon magasin ici :

http://builttospecstore.storenvy.com/collections/50513-prototyping

  • Format du fichier 3D : EPS
  • Date de publication : 2019/10/18 à 17h29
