Anémomètre avec capteur à effet Hall

Description du modèle 3D

Note : Travaux en cours. va changer de manière significative au cours des prochaines semaines. Notez que toutes les LST sont dans des orientations aléatoires, et non dans l'orientation d'impression suggérée. Lorsque j'aurai finalisé la conception, je les orienterai correctement dans la révision finale.

Capteur de vitesse du vent pour ma station météo Arduino.

https://www.thingiverse.com/SeanTheITGuy/collections/arduino-weather-station

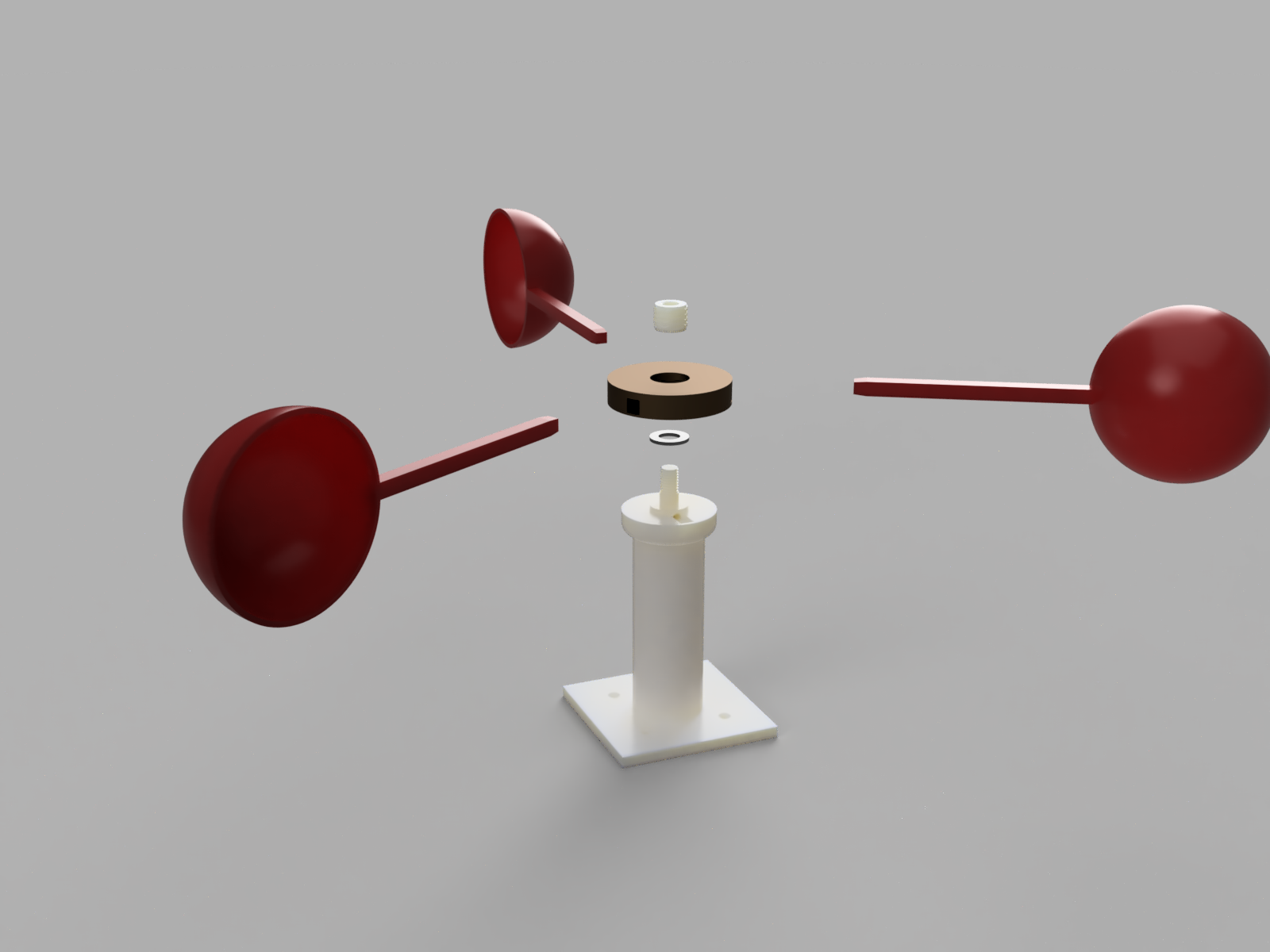

Il s'agit d'un anémomètre à faible frottement conçu pour être utilisé avec une station météorologique basée à Arduino. Il est conçu pour fonctionner avec un roulement de patin standard 22x8x7, et un capteur à effet Hall A3144 nu (sans planche d'arduino).

Capteur à effet Hall

22x8x7 608rs Roulements

5x2 Aimants

Le capteur se monte dans la base, face imprimée vers le haut, collée en place. Fixez les 3 fils aux broches, soit par soudure, soit avec des fils dupont. Les fils peuvent ensuite être passés dans l'alésage de la base, et sortir par le fond, qui est censé être encastré sur le dessus de la boîte contenant le reste de l'électronique (images à venir). J'ai ensuite siliconé ou collé à chaud les fils en place, et autour du trou de passage des fils pour m'assurer que l'eau ne pénètre pas dans la boîte à cerveau, et que les fils restent en place. Je suggère également un joint d'étanchéité ou un autre produit d'étanchéité à l'endroit où la bride plate se monte sur la boîte principale.

Selon la qualité de vos roulements, il peut y avoir un jeu latéral trop important, ce qui peut faciliter l'utilisation de la rondelle d'écartement optionnelle (stl incluse). Si les aimants s'éraflent sur la face du capteur, utilisez la rondelle. Si vous n'en avez pas besoin, alors vous n'en avez pas besoin.

Dans le moyeu de la cage de roulement, il y a trois trous où des aimants en néodyme de 5x2 mm doivent être collés. C'est ce qui déclenche les impulsions du capteur à effet Hall, qui fournit les données nécessaires à l'Arduino.

Trois tasses seront nécessaires. Les gobelets doivent être collés dans leurs récepteurs sur le moyeu central afin que les gobelets prennent le vent. L'orientation n'a pas d'importance, tant qu'elles sont toutes orientées de la même façon autour de l'axe central.

La programmation de ce système, ainsi que d'autres capteurs météorologiques (pression barométrique, température, humidité, direction du vent) et d'une girouette à vecteur vent sera bientôt disponible.

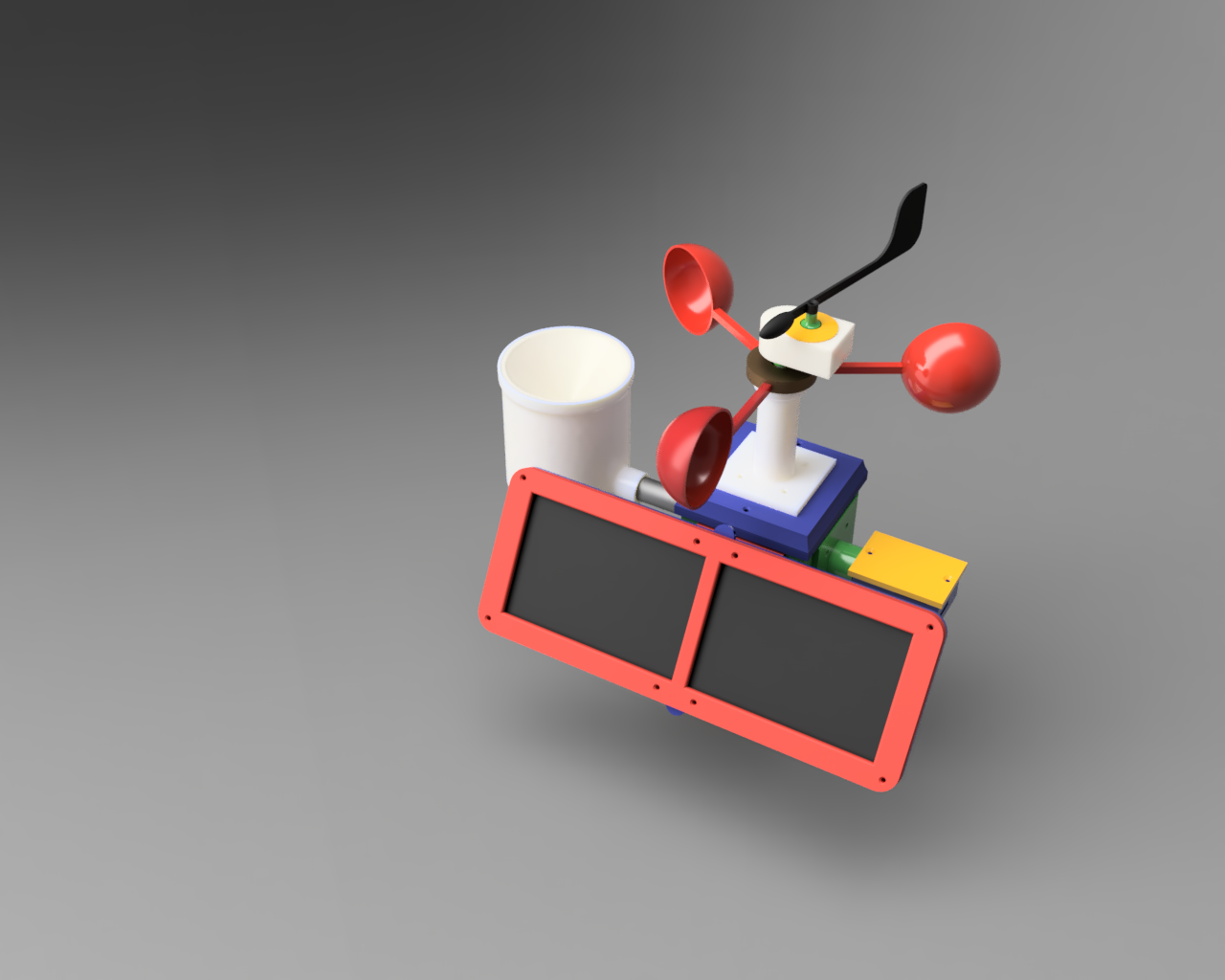

2019-03-26 Mise à jour: Inclut une girouette de direction du vent dans cette conception. Il devait fonctionner avec un capteur d'angle directionnel CJMCU-103.

CJMCU-103 Capteur d'angle

Celui-ci s'enfiche sur le haut de la base, et les fils du capteur passent à travers la base dans la boîte principale pour être fixés au NodeMcu. Suggérez d'appliquer de la graisse sur le palier 22x8x7 requis pour augmenter l'étanchéité de cette conception.

  • Format du fichier 3D : STL

Mots-clefs

Créateur

License

CC BY
