Affaire PC Mini-ITX SFF 6,6L & 7,8L

?
Qualité de la création : 5,0/5 (5 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 17k vues
  • 35 j’aimes
  • 729 téléchargements

Description du modèle 3D

Vidéo de Build : https://youtu.be/p55gvl1gWus

Je n'étais pas très enthousiaste quant au prix des très petits dossiers du SFF, alors j'ai décidé de tenter d'en concevoir un moi-même. J'avais déjà une liste de pièces en tête, donc ce n'est pas la plus petite que je pouvais faire, mais j'avais quelques qualifications en tête.

1) Imprimable sur des imprimantes 3D ordinaires. J'ai conçu ce logiciel pour imprimer sur un Cetus3D Extended, mais je l'ai également adapté à un Creality Ender 3. Dimensions imprimées 147x179x250mm (6.58L)

2) Faire imprimer autant que possible en 3D. Tout ce dont vous avez besoin, c'est d'un emplacement pour le bloc d'alimentation, d'un bouton d'alimentation et d'un PCIe Riser si vous voulez un GPU. Vous pourriez probablement monter plusieurs disques durs de 3,5 pouces là où le GPU irait, bien que je n'aie pas essayé. En fonction de la position de votre bloc d'alimentation, vous aurez peut-être besoin d'un cordon d'alimentation à angle droit.

3) Imprimer avec des supports zéro. Je déteste les enlever, alors dessinez autour d'eux.

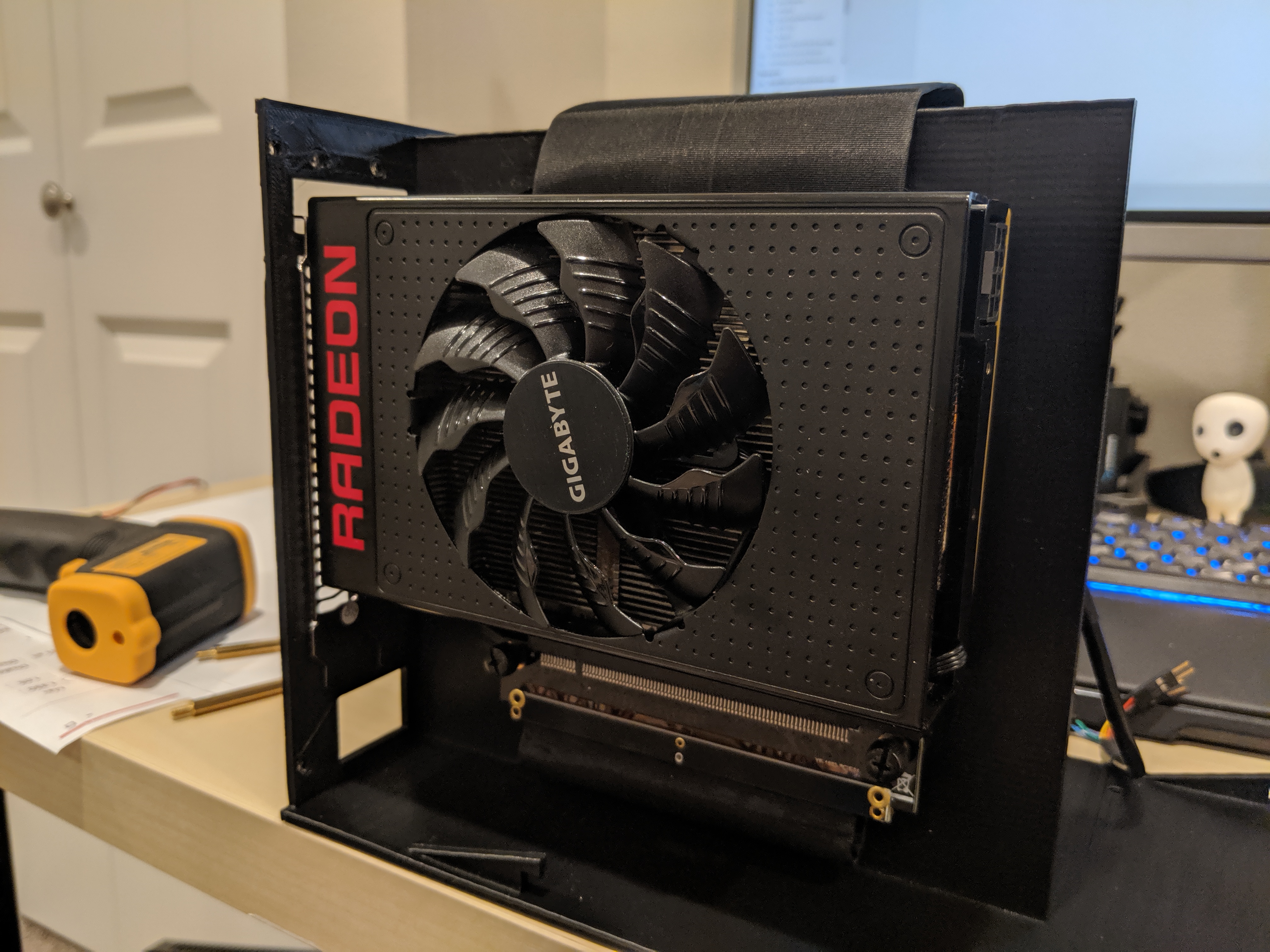

4) Nécessaire pour contenir un GPU ITX (~170mm), un refroidisseur de CPU de 70mm et une alimentation SFX. Ne supporte officiellement que les lecteurs M.2.

5) Assemblée minimale. Imprimé en deux parties qui peuvent être fixées avec des vis de boîtier, mais qui ne sont pas nécessaires.

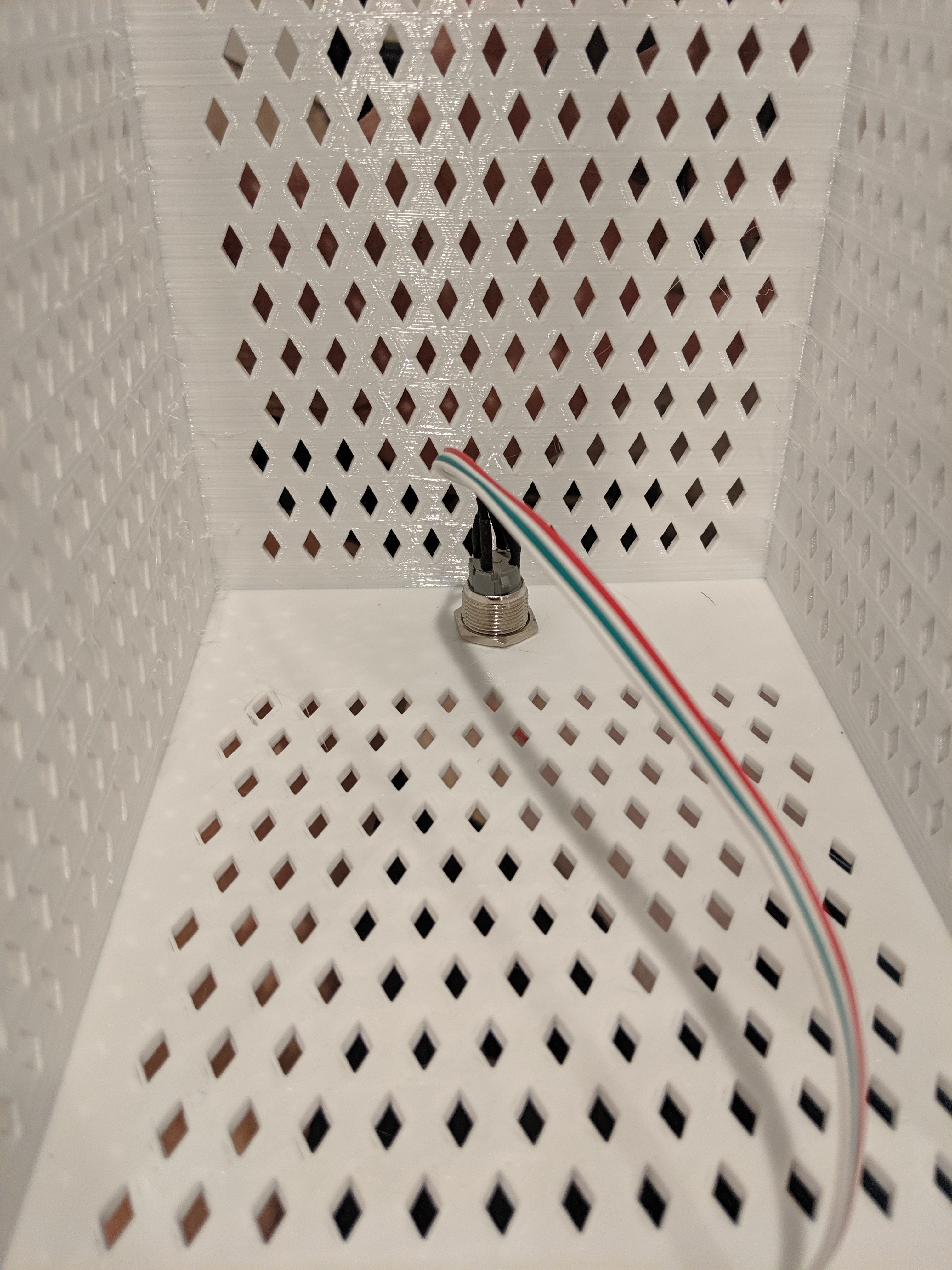

Interrupteur d'alimentation : https://ebay.to/2J4hE3L

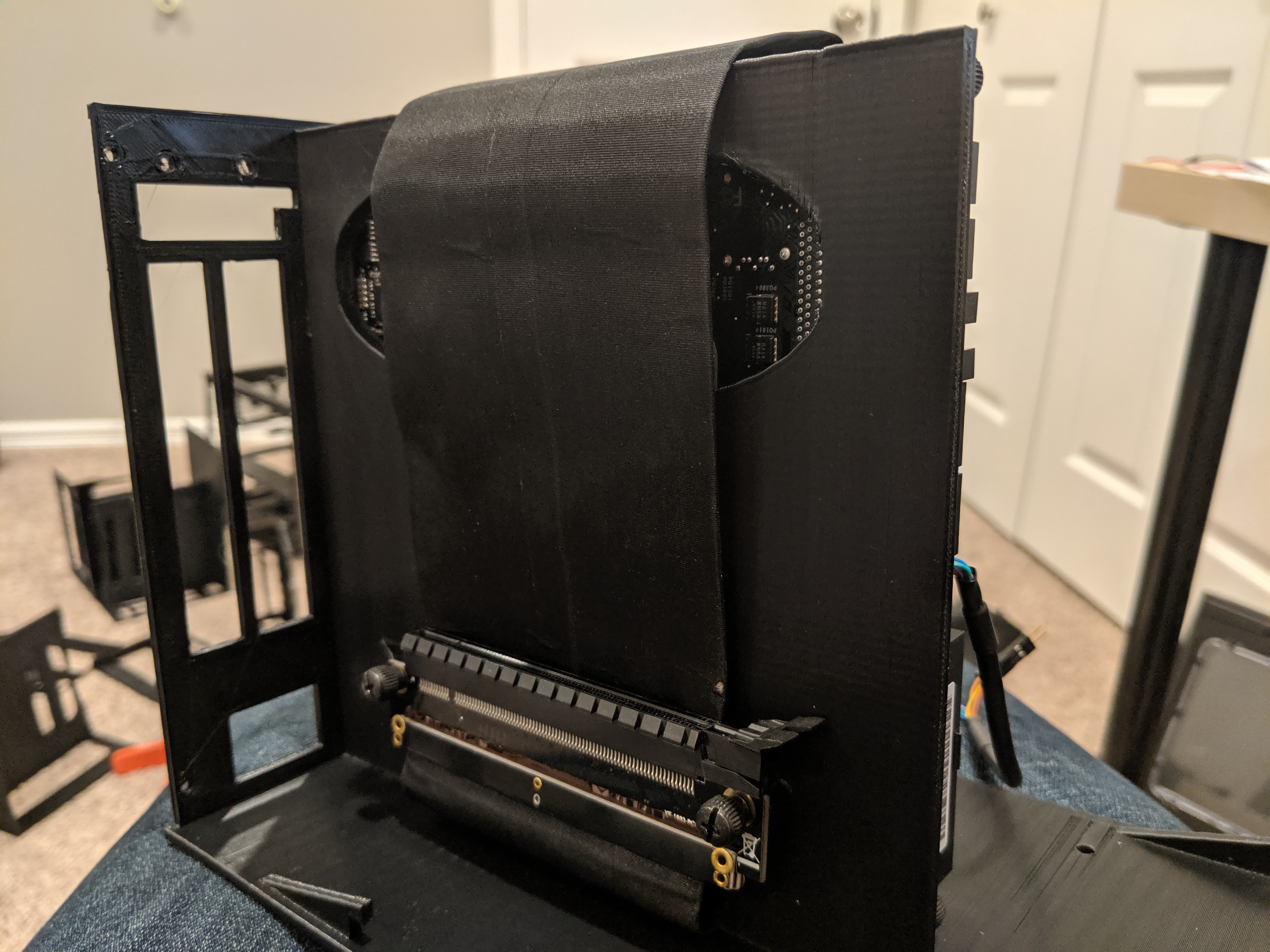

PCIe Riser : https://ebay.to/2yLSAvC

Standoffs 35mm M3 : https://ebay.to/2Wjflh6

1ft C13 Extension à angle droit : https://ebay.to/2ZIxJC5

Vis de l'affaire du pouce : https://ebay.to/2IRbRPX

Prise C14 (si vous voulez monter le câble d'alimentation en dur) : https://ebay.to/2V8PsnN

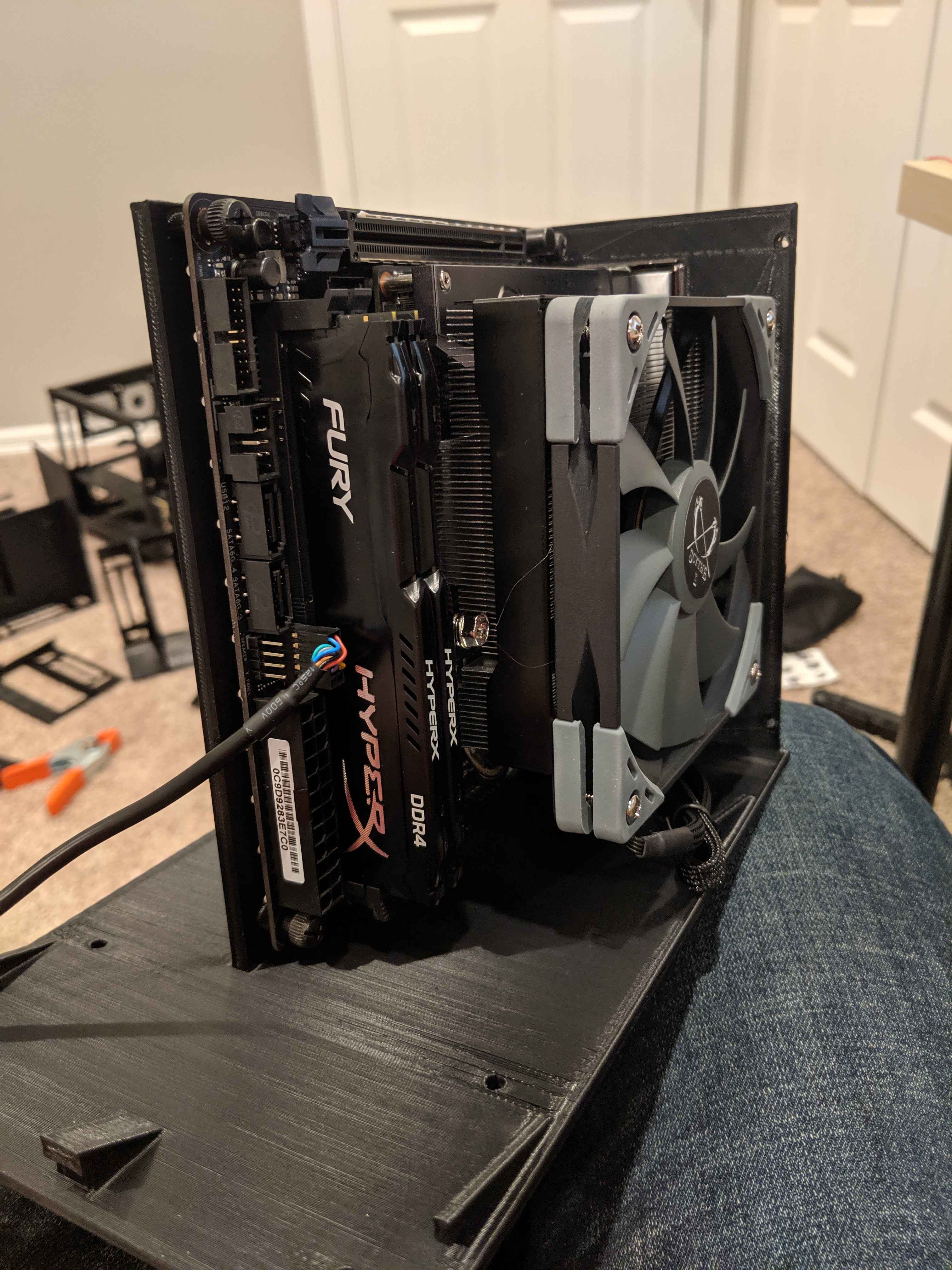

Refroidisseur de CPU - Scythe Big Shuriken 3 : https://ebay.to/2IR7Pps

Carte mère- Asus Strix B450-I : https://ebay.to/2FCvhVc

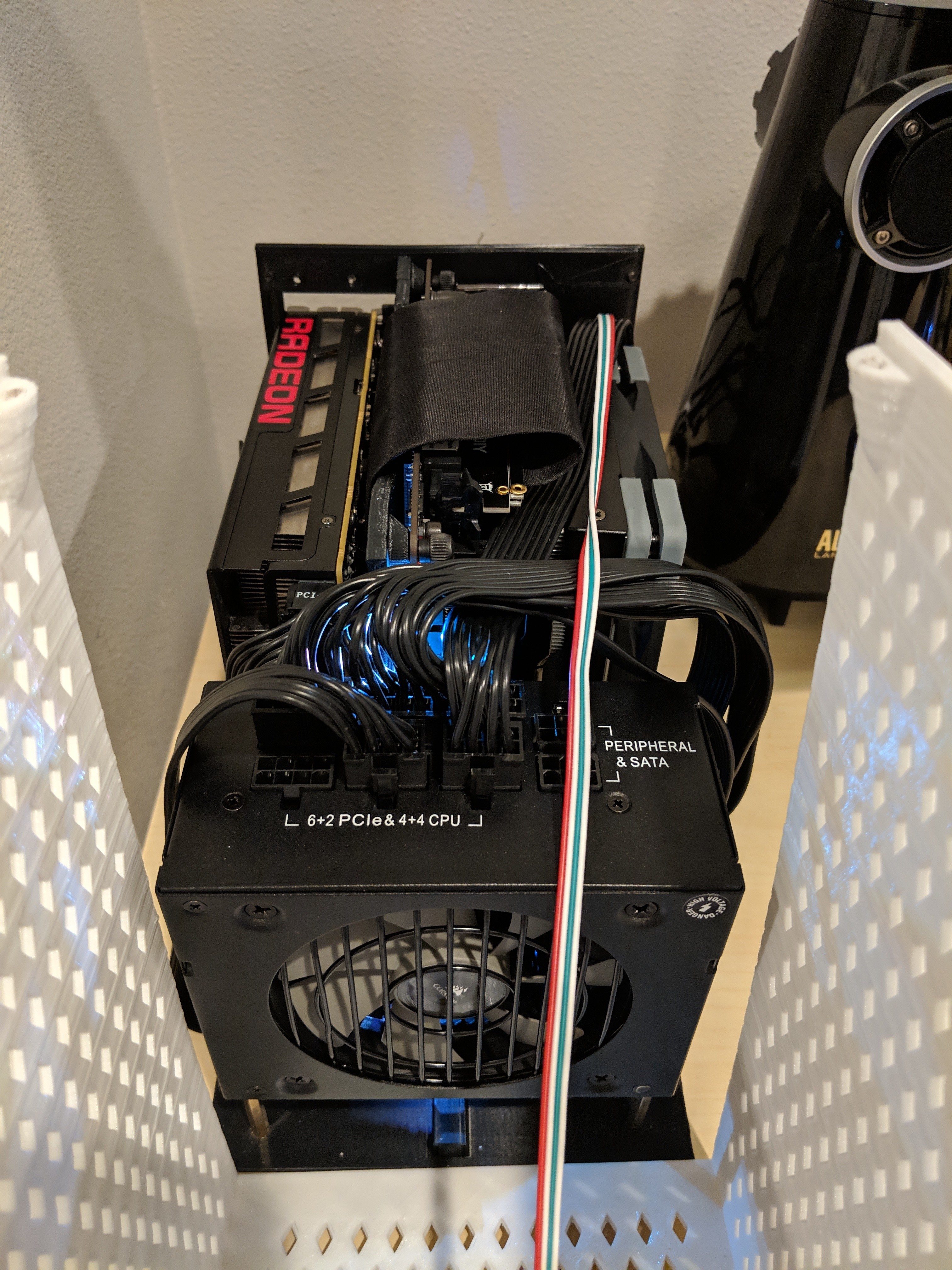

PSU- Corsair SF600 : https://ebay.to/31WK0UJ

La version étendue permet d'ajouter un ventilateur de 120 mm (ou un ventilateur de 140 mm avec des trous de 120 mm). L'intérieur reste le même. J'ai utilisé ce ventilateur : https://ebay.to/2E3dUwc


Paramètres d'impression 3D

.3mm Hauteur de la couche

4 couches extérieures (on pourrait en faire moins, mais comme on visse des choses dans du plastique, j'ai choisi la voie la plus sûre)

20 % de remplissage

Pas de soutien

À 60 mm/s (buse de 0,4 mm) à l'intérieur, il faut environ 17 heures, et à la couverture, environ 38 heures.

Utilisera ~0.8KG de PLA. ~0,5KG pour la couverture, ~0,3KG pour l'intérieur.

A part le PSU, tout devrait être monté avec des vis de boîtier.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • Case Exterior Extended V1.2.stl
    • Case Exterior V1.1.stl
    • Case Interior V1.21.stl
    • GPU Grip Bracket.stl
  • Dernière mise à jour : 2020/05/12 à 7h05
  • Date de publication : 2019/04/30 à 17h29

License

CC BY NC

Mots-clefs

Créateur

Designs 5
Téléchargés 1,9k
Ventes 46 US$
Abonné·es 26
