Petit panneau d'accès

?
Qualité de la création : 0,0/5 (0 votes)
Évaluation des membres sur l’imprimabilité, l'utilité, les détails, etc.
  • 298 vues
  • 3 j’aimes
  • 4 téléchargements

Description du modèle 3D

Petit panneau d'accès pour cloison sèche de 9,5 mm. Permet une épaisseur de papier peint de 0,5 mm.

La taille de la découpe est de 80mm x 120mm

Ajustement par encliquetage et retrait facile à l'aide de languettes à levier sur les côtés.

Les STL sont prêts à être imprimés dans leur bonne orientation.

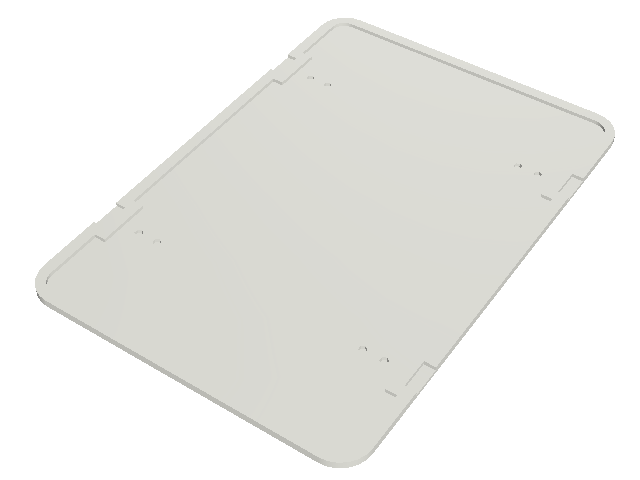

  • Assemblez le couvercle

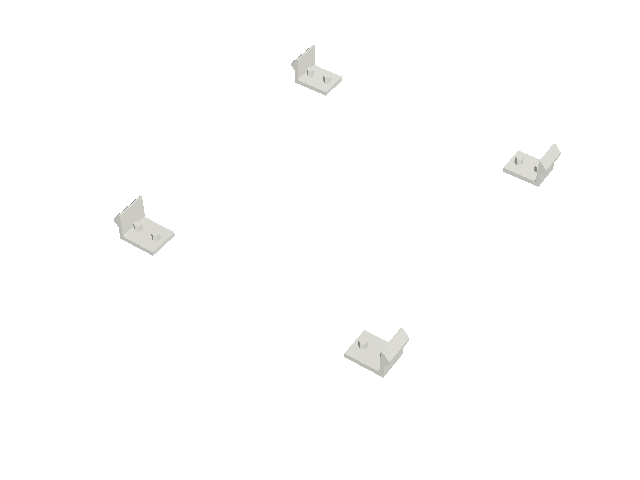

Insérez un filament de 1,75 mm dans les trous des languettes du couvercle. Coupez et laissez 1 mm dépassant sur le bas des languettes du couvercle.

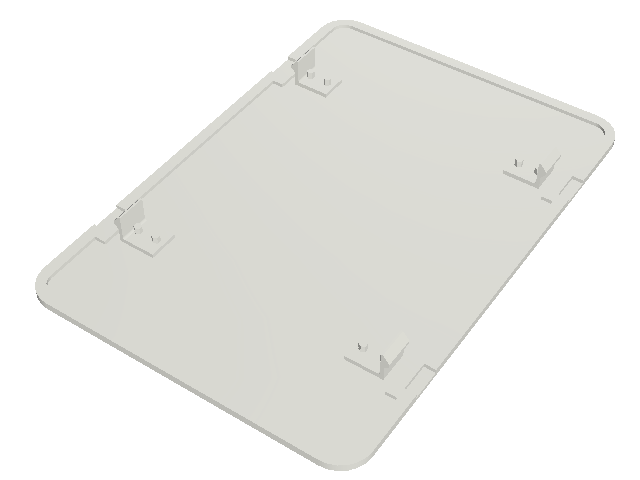

Alignez les goupilles sur les trous d'alignement du couvercle et vérifiez l'ajustement. Lorsque vous êtes prêt à assembler, appliquez de la colle CA pour coller définitivement les languettes du couvercle au couvercle.

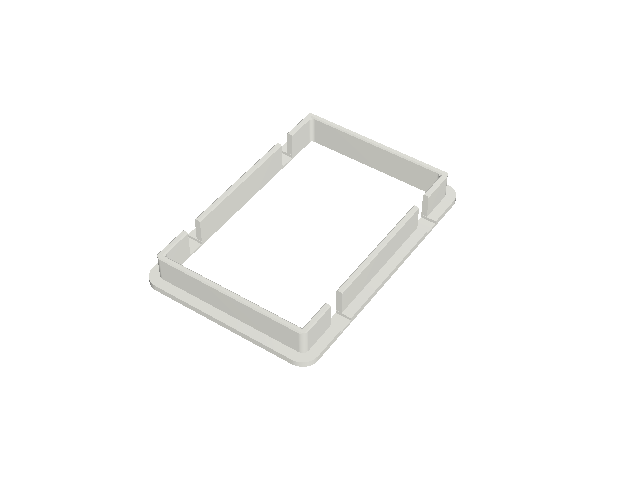

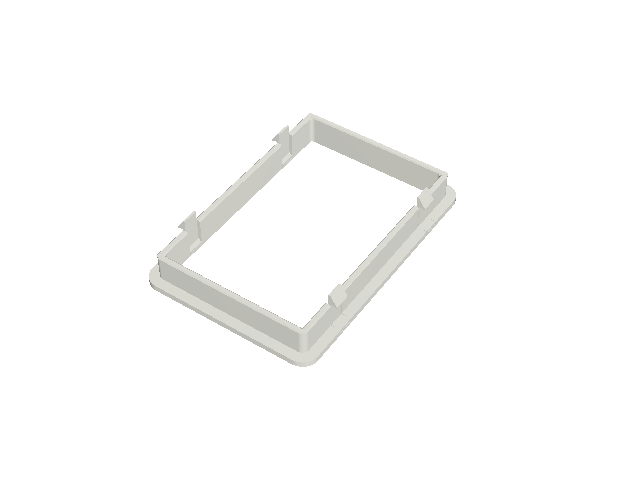

  • Assemblez le cadre

Vérifiez sur l'image le bon positionnement des languettes du cadre.

Vous devrez peut-être poncer les languettes pour qu'elles s'ajustent correctement.

Appliquez de la colle CA pour une liaison permanente.

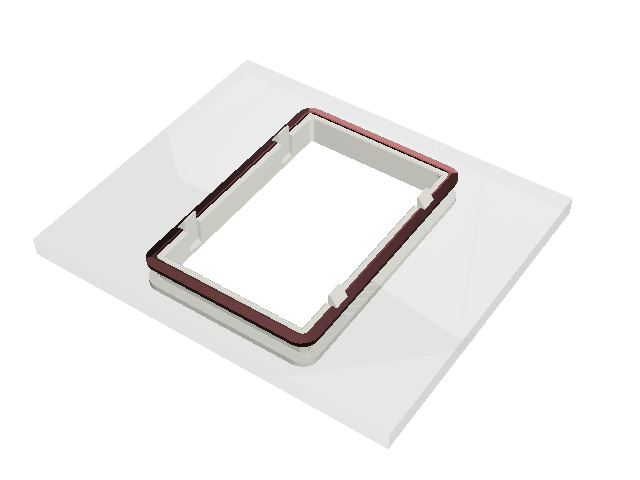

  • Installation du cadre

Insérez le cadre dans la découpe de la cloison sèche.

Insérez soigneusement le cadre arrière de sorte qu'il passe derrière la cloison sèche. Orientez le cadre arrière de sorte que le côté plat soit face à la cloison sèche.

Alignez le cadre arrière avec le cadre et les languettes. Poussez pour qu'il s'enclenche en place.

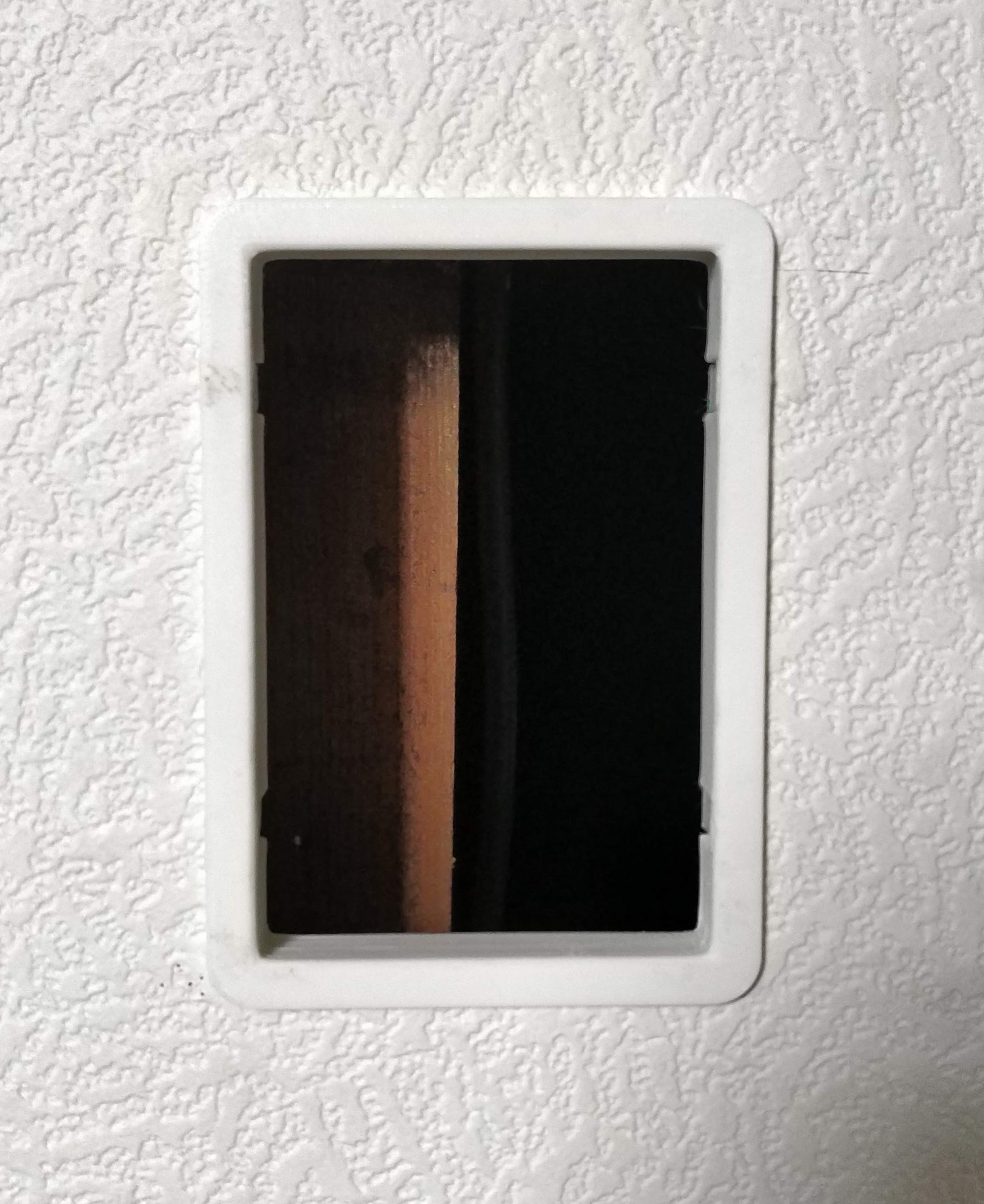

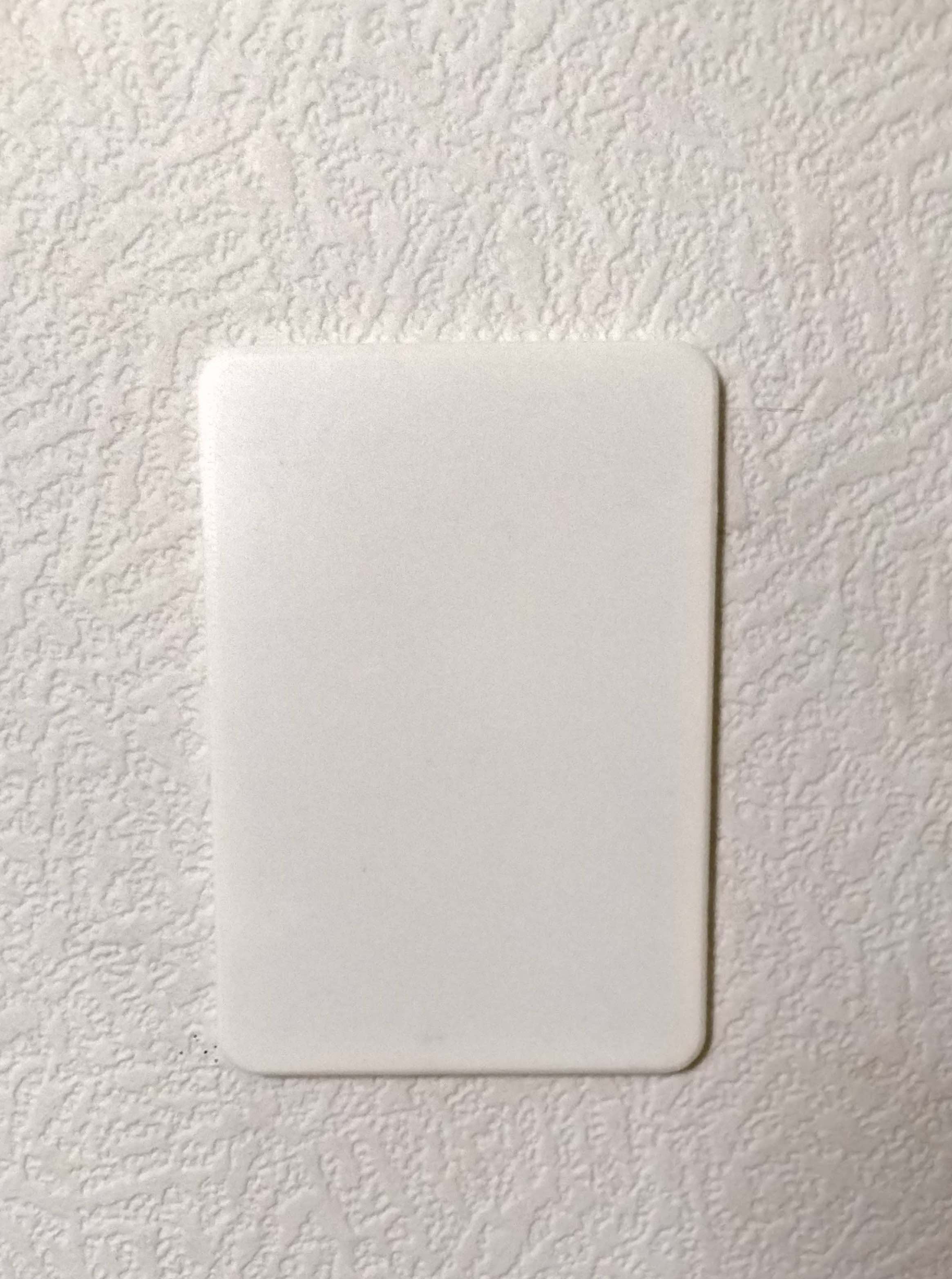

  • Le couvercle s'enclenche en place.

Pour le retirer, insérez un tournevis plat dans les encoches sur les côtés et faites levier.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • back frame.stl
    • cover tabs.stl
    • cover.stl
    • frame tabs.stl
    • frame.stl

    En savoir plus sur les formats

  • Date de publication : 2021/09/15 à 11h30

License

CC BY NC SA
