Comment calibrer parfaitement son plateau d'impression 3D

bed leveling technic

Il se peut que vous déformiez votre plateau d'impression pendant que vous tentez de le mettre à niveau, que vous réglez la tension de vos ressorts et que vous ayez un guide visuel de mise à niveau du plateau d'impression. Cet article a été écrit et illustré par Peter Solomon, fondateur de Wham Bam.

De nombreux possesseurs d'imprimantes 3D peuvent abimer leur plateau d'impression en pensant qu'il est tordu ou mal mis à niveau. Cet article explique comment cela peut se produire et surtout comment l'éviter.

bed leveling technic

Les règles de base de la géométrie nous disent que 3 points dans l'espace contiennent un plan plat.
Pour cette raison simple, les machines avec 3 vis de nivellement sont plus sûres.
Le nivellement à 4 points est agréable parce qu'il supporte le plateau d'impression sur tous les coins, cependant, si vous descendez un coin plus bas que les autres, vous courez le risque de plier votre propre surface de construction.
Ainsi, lorsque vous mettez à niveau, réglez tous les boutons graduellement, tournez d'un tour au maximum pour chacun d'eux, faites le tour et faites un peu de jeu dans chaque coin jusqu'à ce que vous atteigniez un plateau d'impression plat sans stresser un coin en particulier.

bed leveling technic

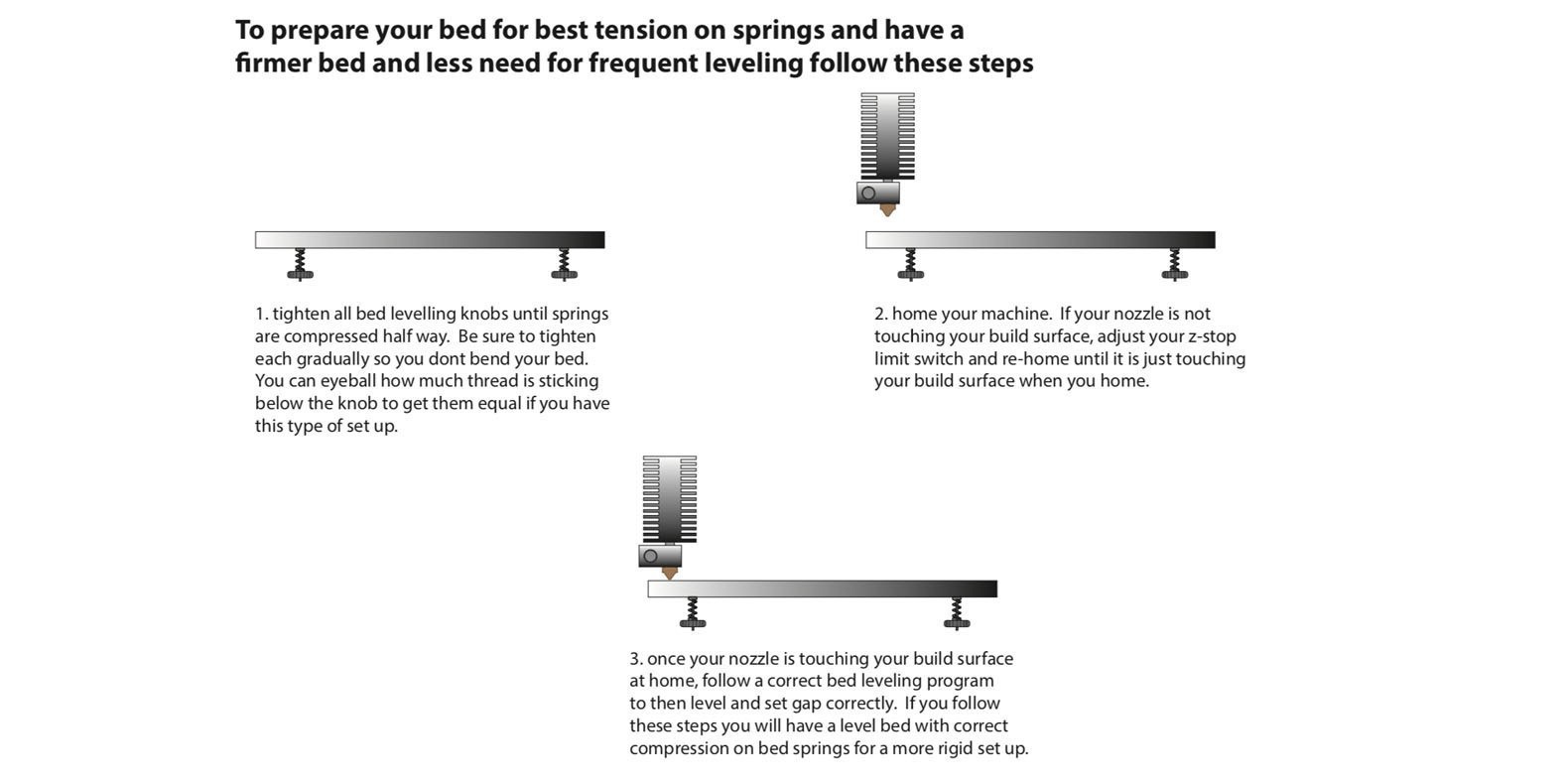

Préparer vos ressorts pour une meilleure tension :

  1. Serrez tous les boutons de réglage de niveau du lit jusqu'à ce que les ressorts soient comprimés à moitié. Assurez-vous de les serrer graduellement afin de ne pas plier votre lit.
    Vous pouvez voir combien de fil est collé sous le bouton pour qu'ils soient égaux si vous avez ce type de configuration.

  2. De mettre votre machine à la maison. Si votre buse ne touche pas votre surface de construction, ajustez l'interrupteur de fin de course de l'arrêt Z-stop et rebranchez-le jusqu'à ce qu'il touche simplement votre surface de construction lorsque vous êtes chez vous.

  3. Une fois que votre buse touche votre surface de construction à la maison, suivez un programme de nivellement de lit correct pour ensuite niveler et régler l'espace correctement.
    Si vous suivez ces étapes, vous obtiendrez un lit plat avec une compression correcte sur les ressorts du lit pour une installation plus rigide.

Cela peut vous aider à bloquer vos vis de nivellement afin qu'elles ne se tordent pas dans le lit : https://www.youtube.com/watch?v=-UL1d61HClo&t=77s

bed leveling technic

Voici mes conseils pour les meilleures pratiques en matière de nivellement de votre lit. Il est de la plus haute importance que votre lit soit de niveau et que l'espace correct soit réglé correctement pour chaque impression. Une fois que vous avez appris le processus, c'est facile et rapide et vous n'aurez peut-être pas à faire plus que de simples réglages à la volée pendant que votre imprimante pose la jupe pendant la plupart du temps par la suite.

Vous aurez besoin d'une fonction de l'imprimante qui tourne autour du lit et arrête la buse juste au-dessus de chaque bouton de réglage pendant quelques secondes avant de continuer, ou d'un gcode qui fait la même chose que vous pouvez utiliser via la fonction impression.

Vous aurez besoin d'avoir votre maison correctement réglée. Suivez les instructions ci-dessus sur la façon de comprimer les ressorts de lit et de régler l'interrupteur de fin de course Z. Utilisez un gcode de mise à niveau ou votre programme de mise à niveau d'imprimante.
Ne poussez pas votre lit et votre tête d'impression car cela pourrait vous donner des résultats très imprécis. Chauffez votre lit et votre buse à la température d'impression désirée, puis lancez votre gcode ou la mise à niveau.
programme. Assurez-vous que l'embout de la buse est exempt de grumeaux et de filaments. Assurez-vous que votre processus de nivellement s'arrête exactement au-dessus des vis de nivellement du lit.

Chauffez maintenant votre machine à la température d'impression souhaitée (buse et lit chauffant).
Une fois chauffé, lancez votre programme de mise à niveau ou gcode.

Ne poussez pas votre extrémité chaude et restez au lit, cela pourrait créer du mouvement sur le Z et vous donner de fausses lectures.

Placez une bande de papier à copier (j'aime le papier plus lourd - environ 28 lb) sous la buse lorsqu'elle s'arrête à chaque point et s'il n'y a pas de traînée, déplacez votre bouton de réglage à ce point jusqu'à ce qu'il crée une traînée. Essayez de faire glisser le papier d'avant en arrière avec une poignée à environ 3" ou 60 mm de la buse, vous devriez sentir la traînée sur le papier. Si vous ne pouvez pas tirer ou pousser le papier sous la buse, retirez le papier de votre lit jusqu'à ce qu'il passe. Essayez de ne pas tourner un seul bouton de plus d'un tour, sinon il pourrait plier votre lit, vous devrez peut-être ajuster chacun des boutons ensemble pour le premier tour.
Permettez-lui de passer au coin suivant.

Répétez ce qui précède pour tous les coins.
Répétez le processus à nouveau, vous remarquerez que lorsque vous déplacez un coin, cela peut avoir un effet sur les autres.
Répétez le processus jusqu'à ce que vous alliez jusqu'au bout de tous les boutons de réglage du niveau du lit sans le régler du tout.
C'est là que votre lit est à niveau.

Maintenant, pour régler l'écart avec un niveau en direct.
Programmez votre trancheuse pour imprimer environ 2-3 lignes de jupe aussi loin que possible de la pièce pour qu'elle se rapproche du bord de votre imprimante.
Réglez votre pièce à imprimer, et pendant qu'elle pose vos lignes de jupe, inspectez visuellement et ajustez vos boutons au plus près des zones d'impression si nécessaire.
Si le cordon posé sur le lit est trop rond et trop haut, fermez légèrement l'espace.
S'il est plat et un peu plus large que la largeur de la buse, il est parfait.
S'il est trop transparent et ne s'écoule pas, votre espace est trop étroit, vous devez augmenter légèrement la distance.

Différentes surfaces d'impression et différents filaments nécessitent des espaces différents, vous aurez peut-être besoin d'expérimenter avec votre espace. Le PETG, par exemple, n'aime pas que la buse traîne à travers lui, il se peut donc que vous ayez besoin d'un espace plus grand.
En général un peu de squish est toujours conseillé, imprimer la première couche très lentement (40% de vitesse d'impression), cela vaut la peine d'obtenir une bonne couche.

Vous pouvez le faire pour chaque tirage, ou si votre niveau est assez stable, ne faites que le niveau en direct entre les tirages.

Vous pouvez retrouver un article expliquant comment obtenir une première couche d'impression 3D parfaite.
