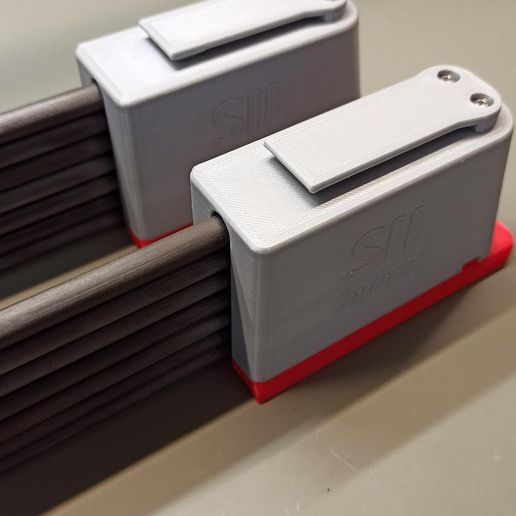

SIL Ammo Clip - Cargador de velocidad para el arco repetidor híbrido SIL

?
Calidad de creación: 3,5/5 (3 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 👁 9,5k vista
  • 23 me gusta
  • 219 descargas

Descripción del modelo 3D

Creo que este video explicará cómo funciona:

https://www.youtube.com/watch?v=MlFtDrykbh0

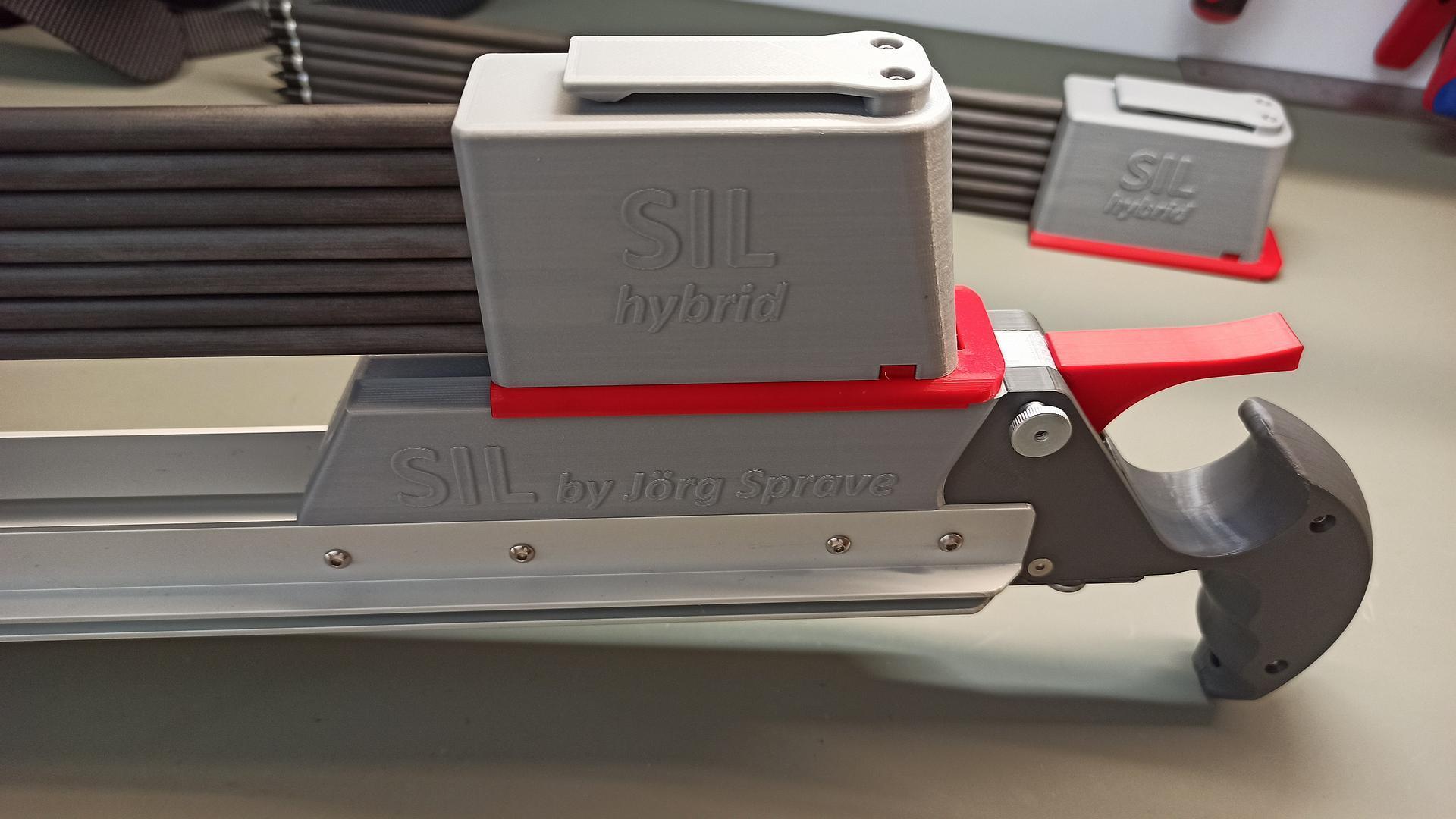

Los Clips de Munición SIL funcionan sólo con el arco repetidor híbrido SIL:

https://cults3d.com/es/modelo-3d/variado/sil-hybrid-pump-action-repeating-bow

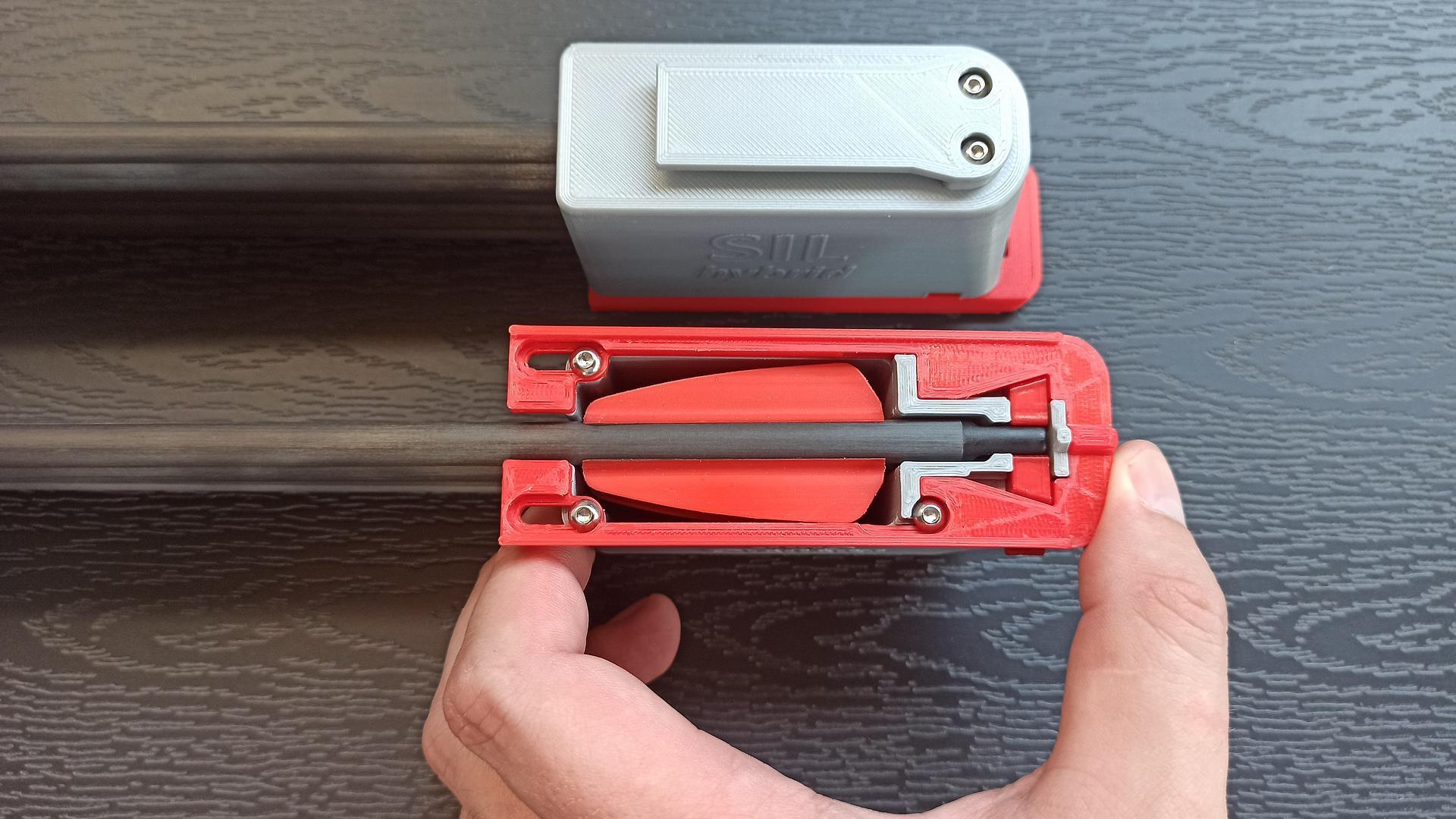

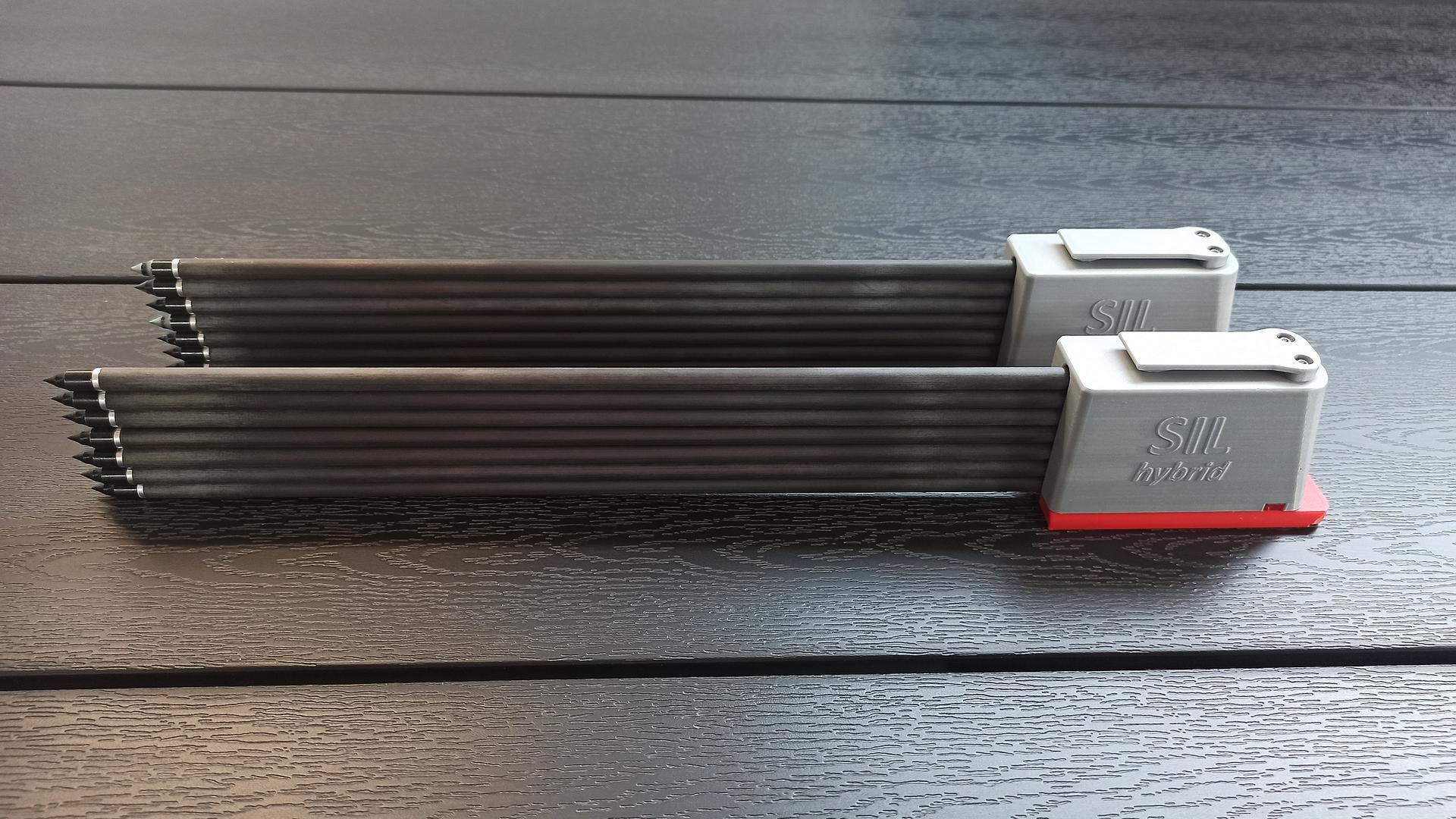

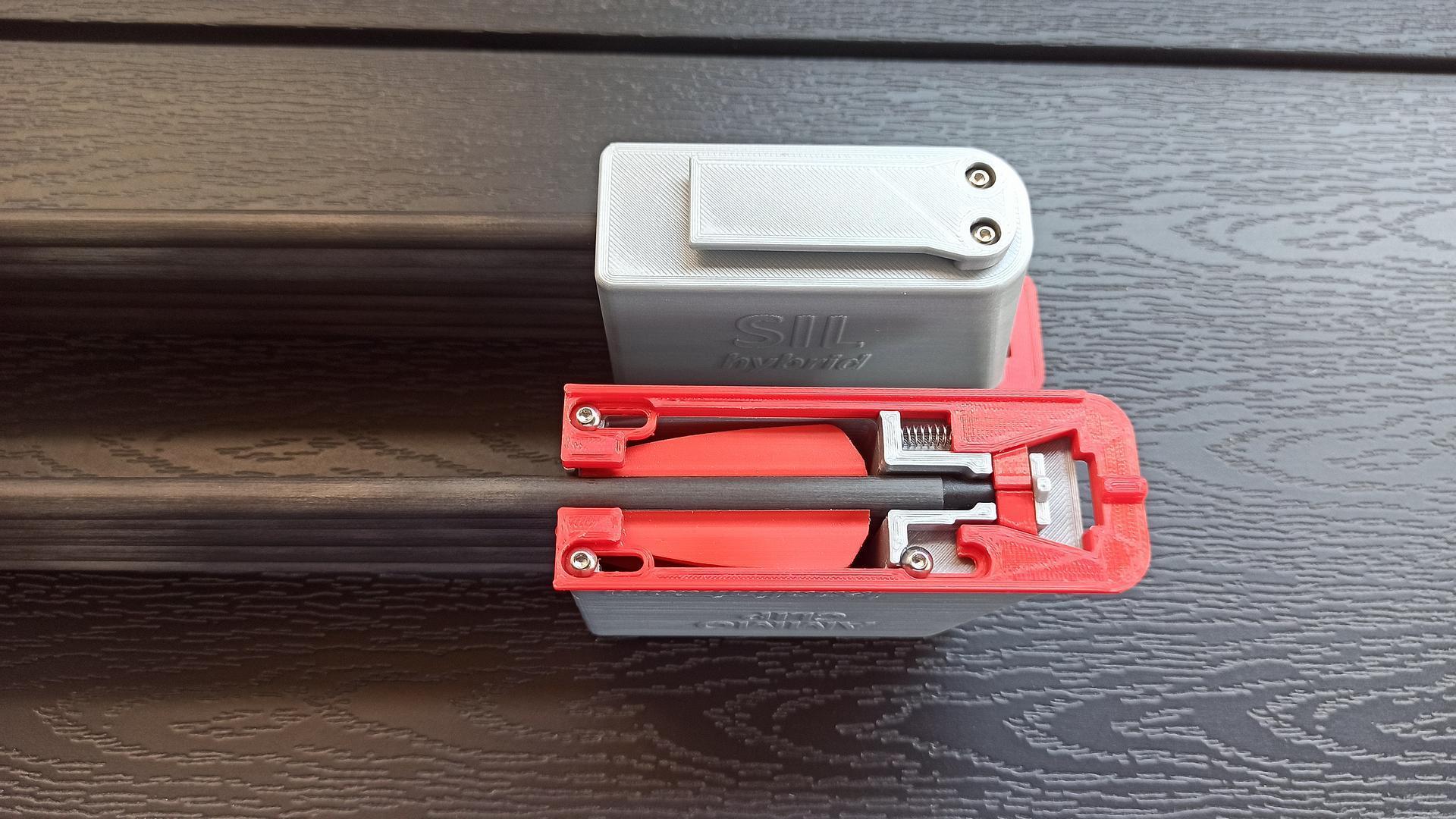

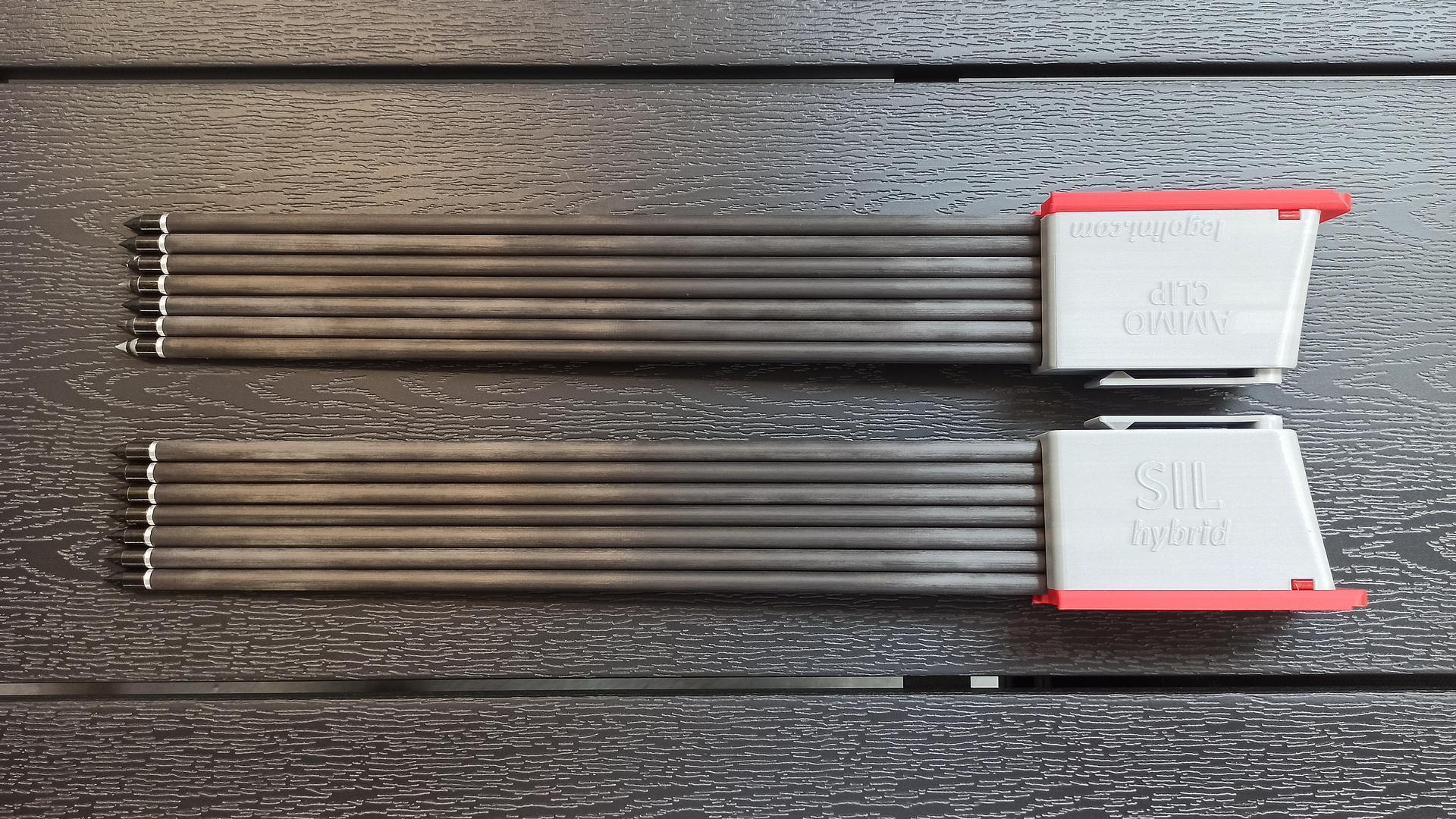

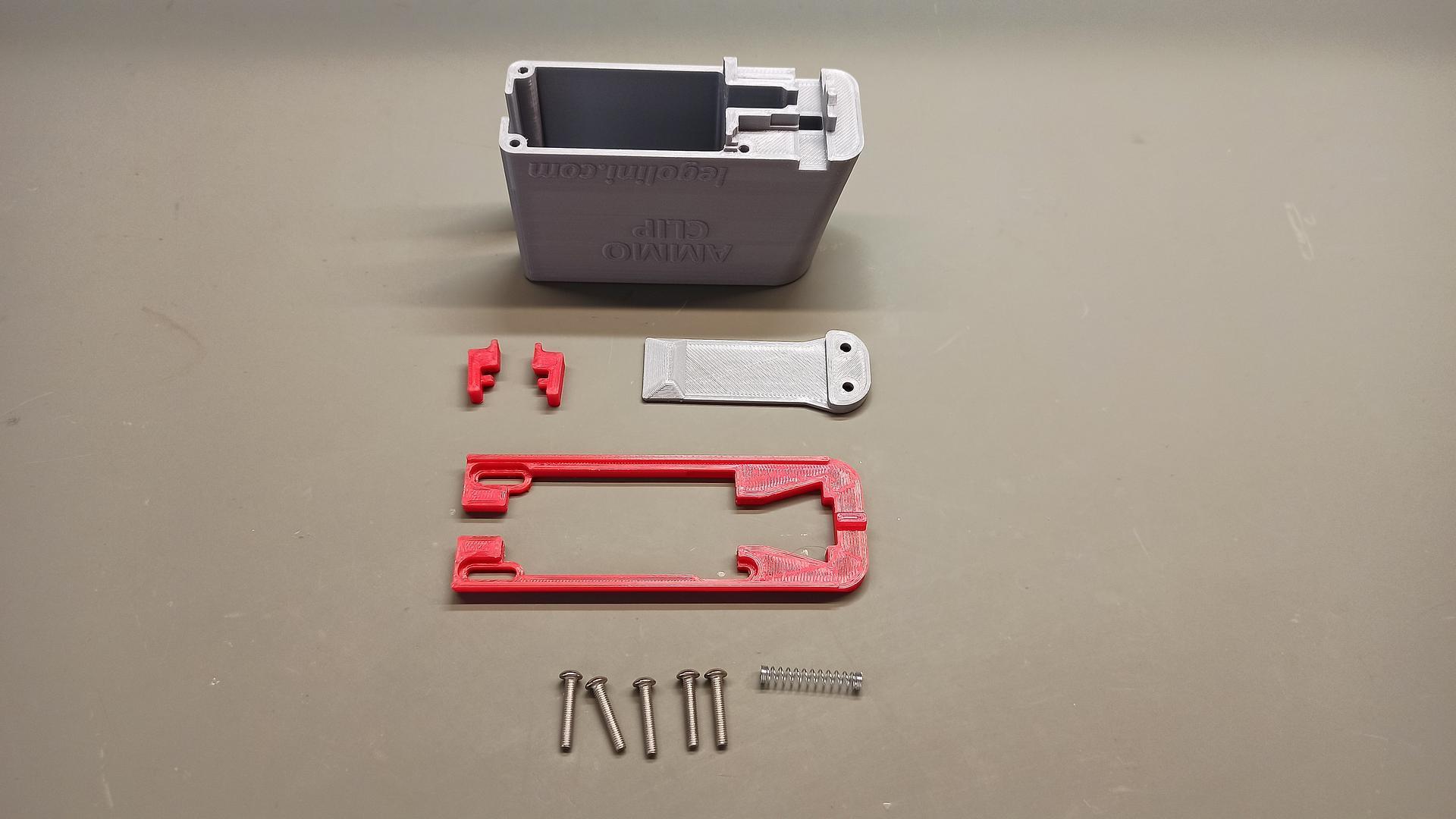

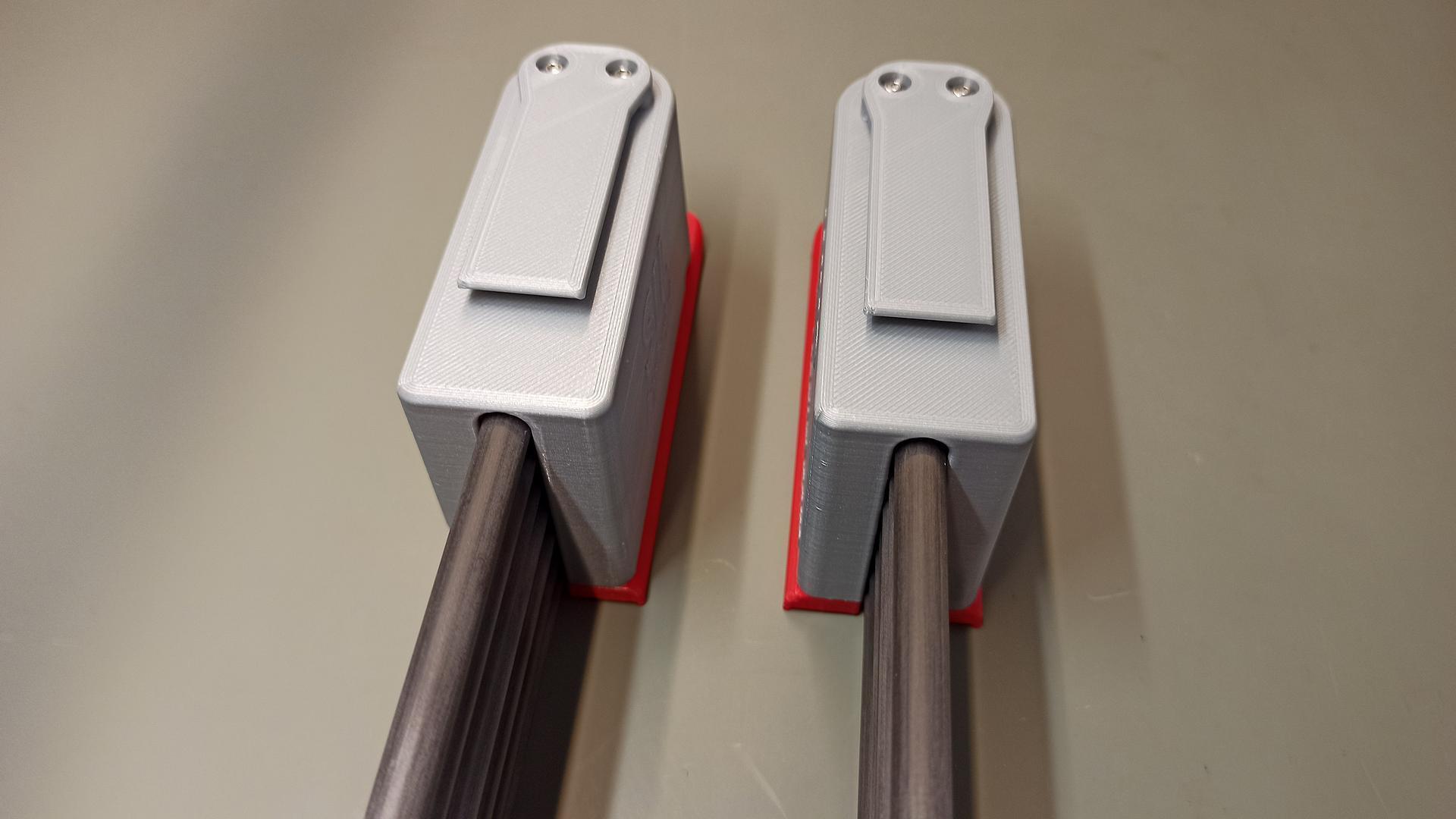

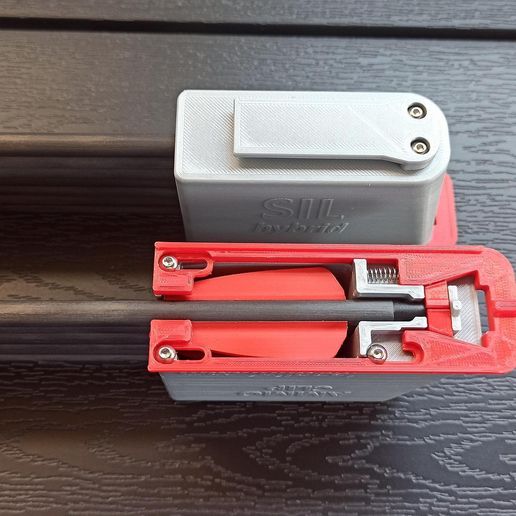

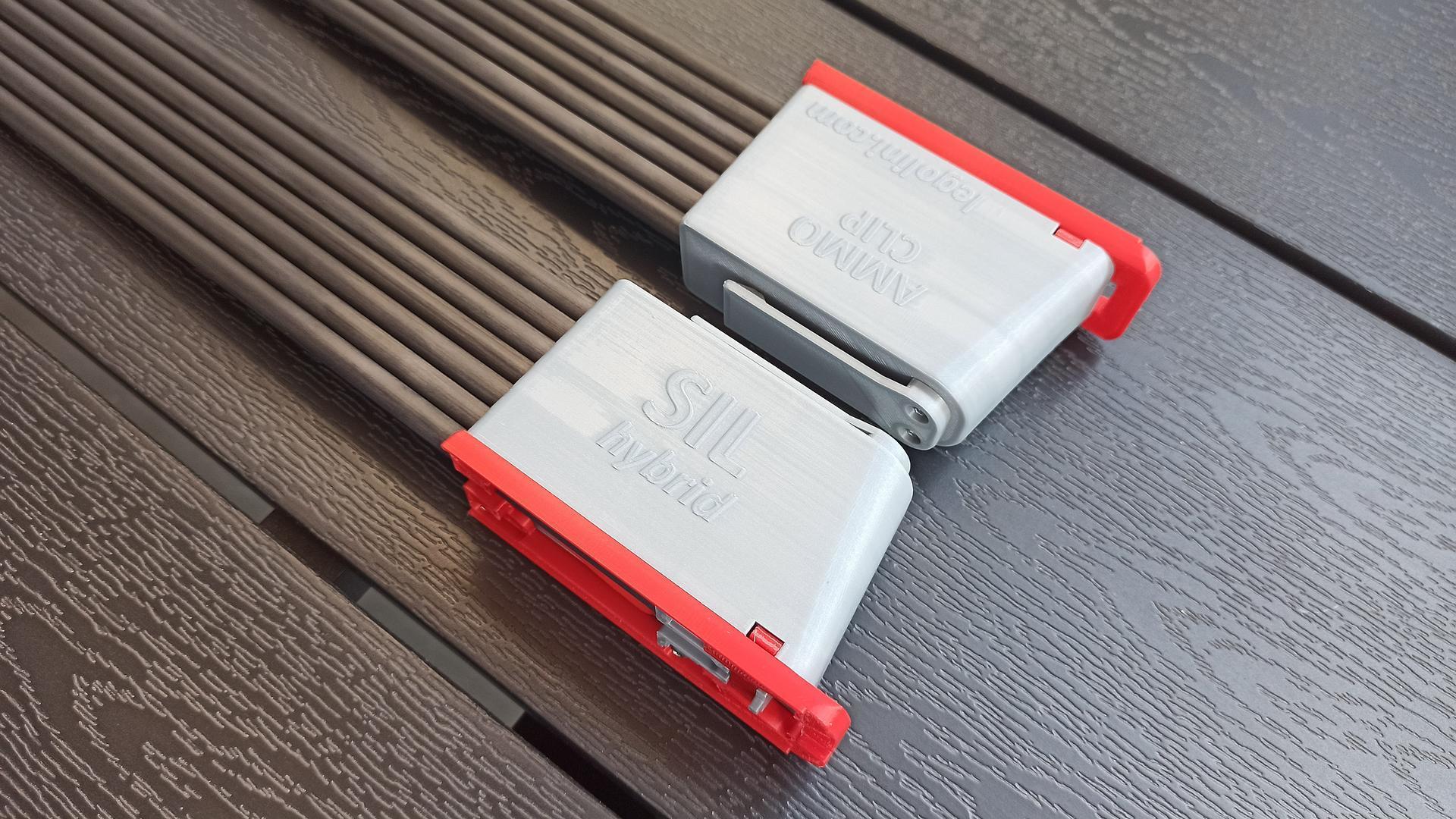

El clip de munición SIL está dedicado para 7 pernos estándar, 15 pulgadas de largo y 7,5 mm de diámetro (pernos de carbono para EK Archery Cobra R9 / Cold Steel Cheap Shot 130 ballestas). Este clip de munición está impreso en 3D (5 partes) y sólo requiere 6 elementos externos para funcionar - 5 piezas de tornillos M3x16 mm con cabeza redonda y un pequeño resorte de un bolígrafo clicky (4,2 mm de diámetro y unos 20-25 mm de longitud).

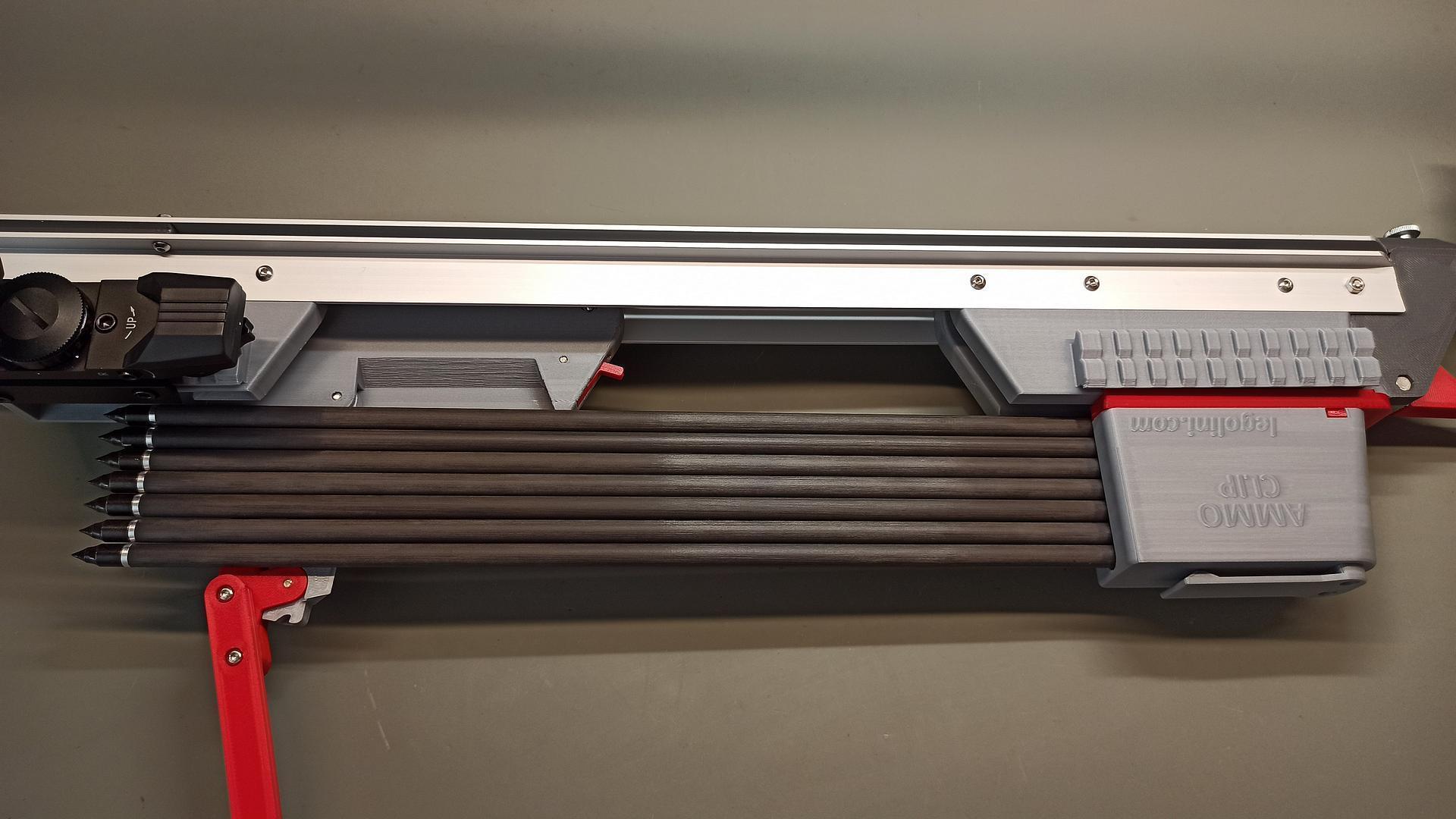

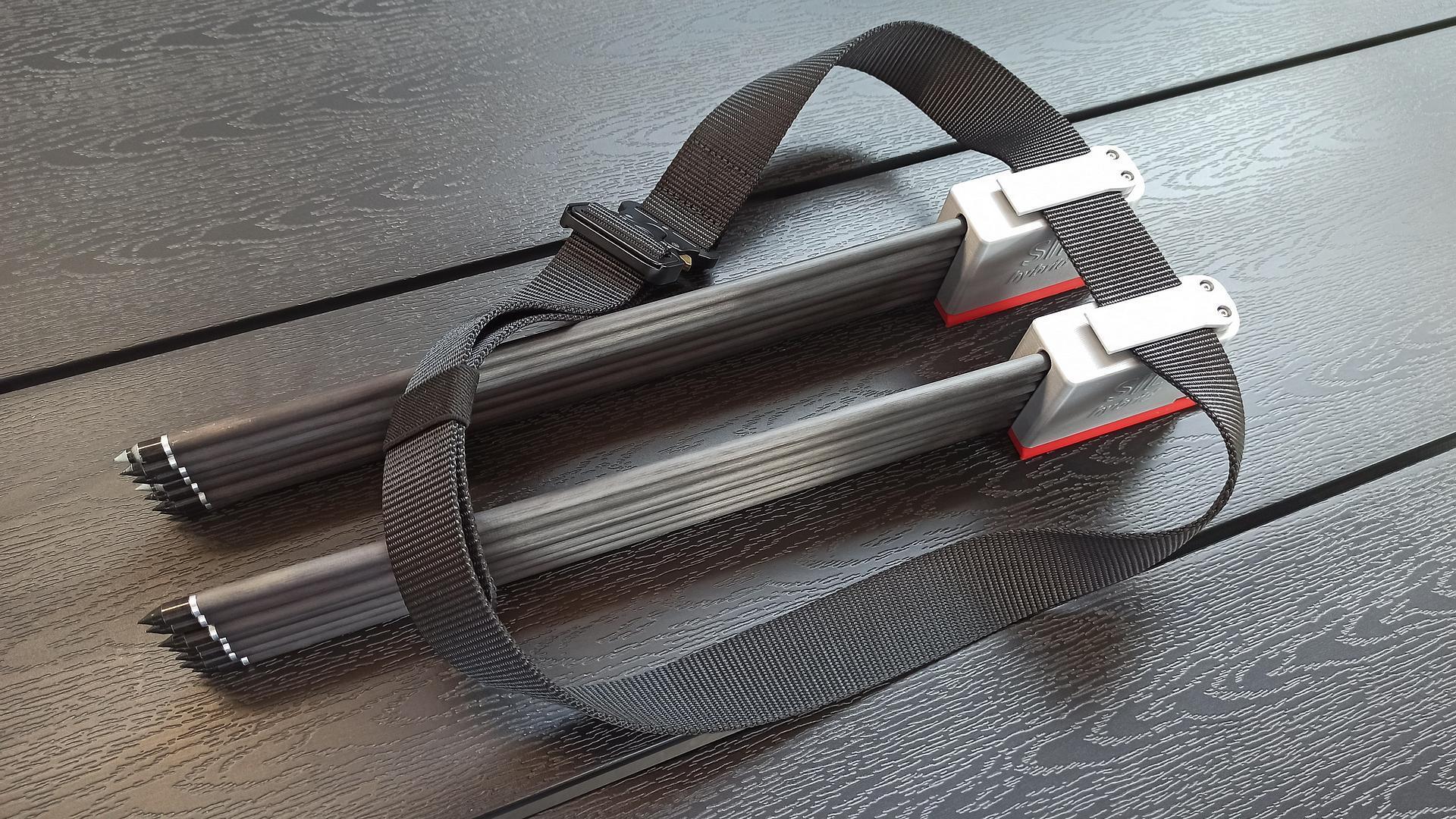

Al cargar el cargador, se recomienda inclinar el arco ligeramente hacia la izquierda y hacia atrás y apoyar el mango trasero del arco en la cadera. El resto se hace por gravedad cuando el cargador de munición se mueve hacia atrás.

Si los pernos no se caen accidentalmente del cargador de municiones, puedes usar la palanca del resorte del cargador o tu mano para cargar los pernos en el cargador. Con un poco de práctica, puedes cargar un cargador muy rápidamente.

Para más detalles, véase https://legolini.com/sil_ammo_clip.php

¿Cómo se monta?

https://www.youtube.com/watch?v=AESVeXgr3a8&t=1940


Actualizaciones:

2020.11.23

Las aspas de algunas flechas chinas baratas están pegadas un poco más lejos del culatín.

Añadidos archivos STL alternativos "ammo_body+2mm" y "ammo_slider+2mm" con un espacio 2 mm más largo para la carga.


Parámetros de impresión 3D

El diseño está optimizado para la impresión en 3D con una altura de capa de 0,2 mm. Por razones de fuerza y durabilidad, recomiendo imprimir todos los elementos con un grosor de pared de 1,6 mm (4 cáscaras), un grosor de 1,2 mm en las paredes inferiores y superiores, y un relleno del 25%.

Recomiendo imprimir en una cama de cristal para hacer las superficies más lisas. La impresora 3D debe estar bien calibrada (pasos de la extrusora, velocidad de flujo, altura de la primera capa).

Información sobre el 3D archive
