Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)

P1330713_Moment(4)square.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar

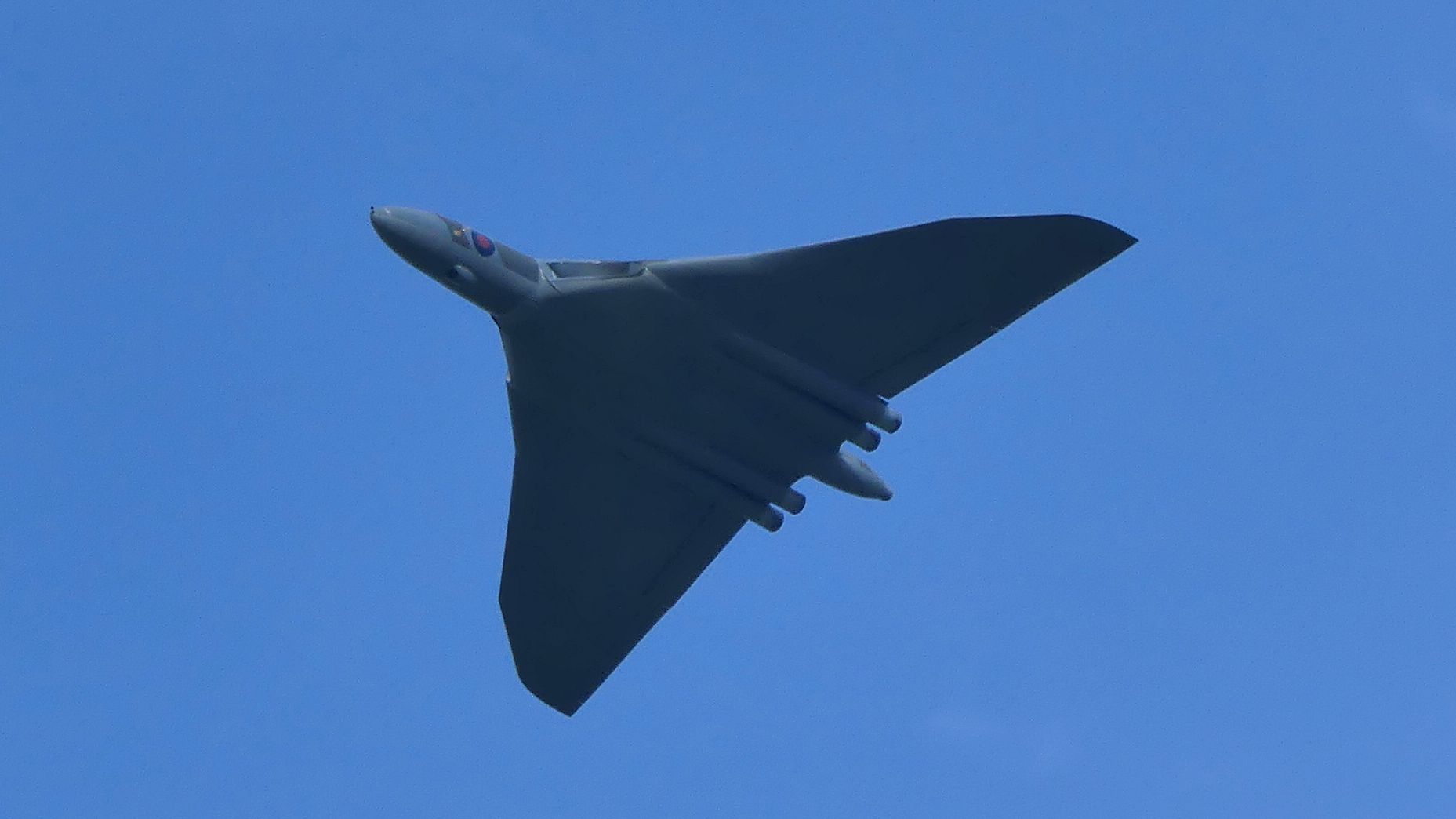

P1390404.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar

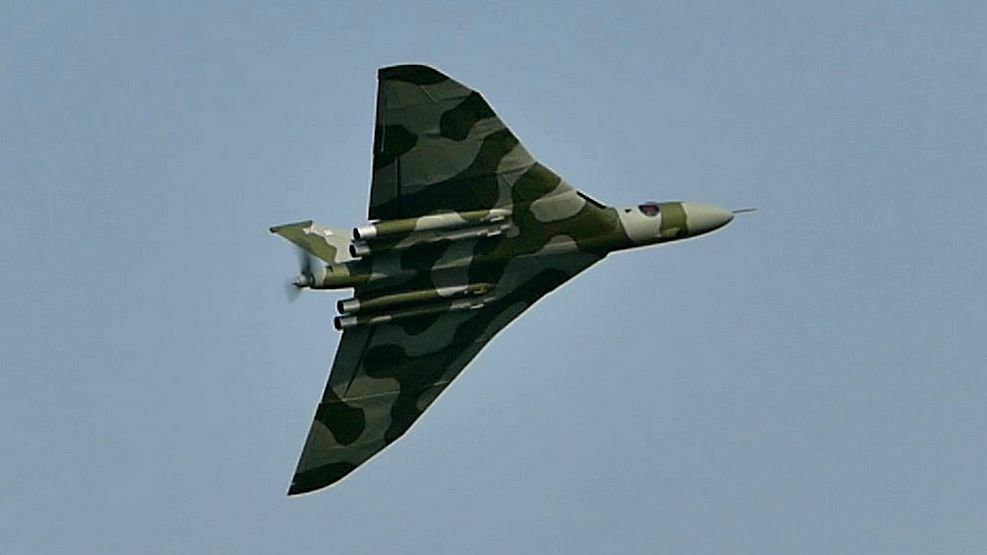

XH558Banked.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
MicroXH558.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
Underside.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
AsXL318.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
IMG_1163.JPG Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
VulcanPSS.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar

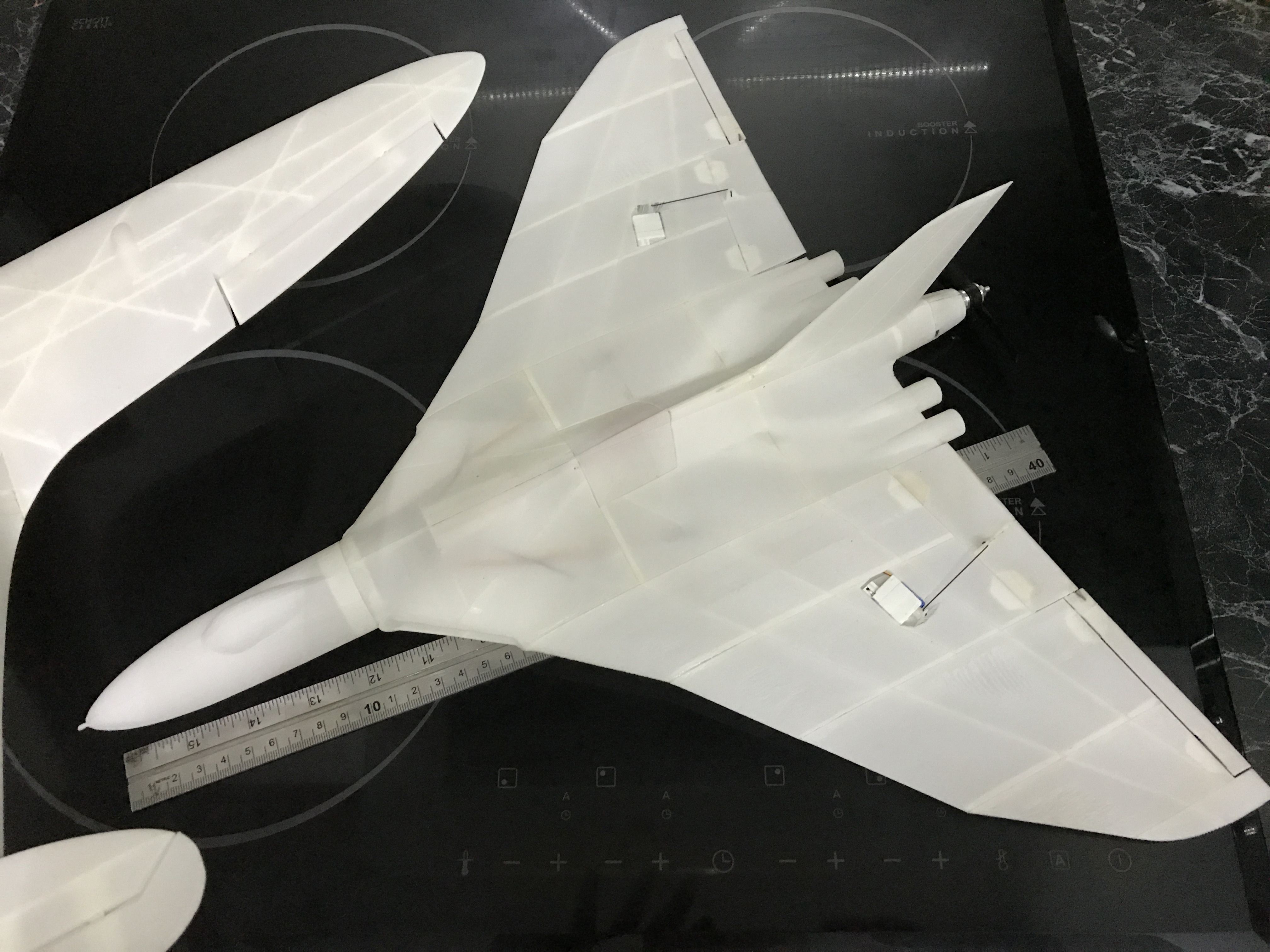

IMG_1467.jpg Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
Fuse 1.stl Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
NewProbe.stl Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
Nose.stl Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
RefullingMountNew.stl Archivo STL Modelo RC del Avro Vulcan B2 (escala 1/32, 950mm de luz)・Objeto imprimible en 3D para descargar
Compartir
Añadir a
Make
?
Calidad de creación: 3,9/5 (11 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 24,9k vista
  • 64 me gusta
  • 267 descargas
  • 6 makes

Diseñador

DJDesigns

DJDesigns

Descripción del modelo 3D

30 de junio de 2022. Actualización menor: se ha añadido el STL ControlSurfaceL4 que faltaba en los archivos de micro Vulcan.

2 de diciembre de 2021. Actualización menor: arreglado el ala derecha alternativa de 2 piezas "fuera de la cama". Añadidas dos piezas alternativas de los fusibles: ¡soportes inferiores de los ventiladores CON GRIETAS! Estos se imprimen y se ajustan, pero sin volar hasta ahora.

27 de septiembre de 2021. Guía de construcción ahora actualizada, no hay cambios importantes en las versiones de DJDesigns, sólo la adición de la sonda de reabastecimiento y un soporte de la bandeja de la batería. Muchas piezas adicionales de otros diseñadores, ¡incluyendo una versión completa de LW-PLA con tren de aterrizaje fijo!

16 de marzo de 2021. Ahora con una versión extra de 1/2 tamaño de empujador para LW-PLA. Tenga en cuenta que la guía de construcción no cubre esto todavía - usted estará por su cuenta, pero es más o menos como el proceso de 50mm EDF.

14 Ene 2021. La v2.2 tiene partes adicionales donadas por otros, la más significativa es un STL de la aleta y la opción del timón! Gracias ExtremeSports de RCGroups. Hay muchos otros ajustes en espera de sus pruebas como los códigos G para LW-PLA y una cubierta EDF con un poco más de espacio para los cables. Sin embargo, tenga en cuenta que no podemos apoyar estas adiciones tan fácilmente como los STLs de base. Tenga paciencia.

12 Dic 2020. Esta es la v2.1 ahora con gcodes de Prusa y archivos de fábrica amablemente suministrados por Rupert80.

27 Nov, Hemos publicado la v2.0 que tiene las piezas Fuse y las placas de fijación de las alas ligeramente modificadas para mover las alas hacia adelante un poco. Hay algunas otras mejoras menores también.

  1. Hay marcas de "corte aquí" en la mayoría de las piezas que lo necesitan.

  2. Una nariz alternativa mejor cortada que debería hacer mucho más fácil la alineación si no tiene suficiente z para imprimir como una sola pieza.

  3. La pieza de unión de la nariz se basa ahora en la gran idea de DDs de tener un poco de la canopia incluida para actuar como un simple enganche.

  4. El soporte superior del motor est- diseÒado ahora en dos partes para permitir que los conectores EDF a ESC sean f-cilmente conectados y desconectados.

¡Esto es una primicia mundial por lo que sabemos!

Diseñado desde cero para ser un volador de parque EDF a escala, y vuela realmente bien - ver videos abajo.

Ahora puedes imprimir y volar uno también.

ACTUALIZADO con STLs de las aletas y DXF (gracias a birdofplay), y una opción para los conductos de los servos gracias a DirtyDee (DD Modified Vulkan Files.zip en el paquete de descarga). Gracias a SimonDR616 por los STL de agarre de los dedos para ayudar con el lanzamiento de la mano.

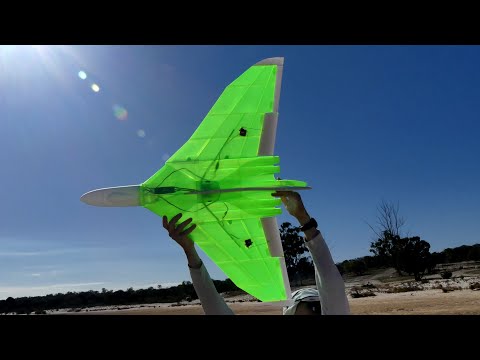

Vídeos de vuelo aquí (gracias señor Waz11):

PSS Maiden: https://www.youtube.com/watch?v=kI5QAqhPHbY

EDF Maiden: https://www.youtube.com/watch?v=8iFTizq9cGc

Primer vuelo pintado: https://www.youtube.com/watch?v=5NQS0aduNcs

Parámetros de impresión 3D

La impresión es sencilla si su impresora se ha configurado correctamente. Si no ha hecho ninguna impresión de pared delgada antes, debe investigar eso antes de saltar directamente a la impresión de este diseño.

Tendrás que imprimir la sección de la nariz en LW-PLA para la versión EDF, pero para PSS, una pieza de PLA normal está bien.

Casi todas las piezas impresas deben tener dos capas inferiores sólidas y una perimetral. Las excepciones a esto son: los soportes de las alas, la unión de la nariz y la propia nariz. La junta del morro y el morro tienen un solo perímetro sin capas sólidas y los soportes del ala deben imprimirse con dos capas inferiores sólidas y luego con un relleno del 50%. Se utilizó una boquilla convencional de 0,4 mm para obtener espesores de pared de alrededor de 0,4 mm.

Un proceso para dar dos perímetros a la parte superior de 1 mm de algunas piezas puede ayudar al encolado; lo he dejado a su criterio.

El archivo zip contiene todos los STLs necesarios, pero puedes elegir diferentes versiones de las piezas a imprimir, dependiendo de tu volumen de construcción disponible. El volumen de construcción mínimo es de 200 x 200 x 220 mm. La guÌa de construcciÛn en PDF incluida lo aclara todo.

Información sobre el 3D archive

  • Número de diseño: 201859
  • Formato de diseño 3D: BMP, PDF, STL, y ZIP Detalles del fichero Cerrar
    • 3D Printed Avro Vulcan B2 v3.0 Build Guide.pdf
    • DD Modified Vulcan Files.zip
    • DJDesigns 50mm EDF Avro Vulcan v3.1.zip
      • Fuselage/Alternate parts/FinTGY-1370A.stl
      • Fuselage/Alternate parts/LowerShroudLargeFingerHoles.stl
      • Fuselage/Alternate parts/LowerShroudSmallFingerHoles.stl
      • Fuselage/Alternate parts/Nose back.stl
      • Fuselage/Alternate parts/Nose front.stl
      • Fuselage/Alternate parts/Wing mount left back.stl
      • Fuselage/Alternate parts/Wing mount left front.stl
      • Fuselage/Alternate parts/Wing mount right back.stl
      • Fuselage/Alternate parts/Wing mount right front.stl
      • Fuselage/Battery Tray.stl
      • Fuselage/Depron Fin Drawing.dxf
      • Fuselage/Fin.stl
      • Fuselage/FMS mount bottom.stl
      • Fuselage/FMS mount top.stl
      • Fuselage/FMS top cover.stl
      • Fuselage/Fuse 1.stl
      • Fuselage/Fuse 2.stl
      • Fuselage/Fuse 3.stl
      • Fuselage/NewProbe.stl
      • Fuselage/Nose joiner.stl
      • Fuselage/Nose.stl
      • Fuselage/RefullingMountNew.stl
      • Fuselage/Tail.stl
      • Fuselage/Wing mount left.stl
      • Fuselage/Wing mount right.stl
      • LeftWing/Alternate parts/Wing 1L Back.stl
      • LeftWing/Alternate parts/Wing 1L Front.stl
      • LeftWing/Alternate parts/Wing 2L Back.stl
      • LeftWing/Alternate parts/Wing 2L Front.stl
      • LeftWing/Control surfaces/Control surface 1L.stl
      • LeftWing/Control surfaces/Control surface 2L.stl
      • LeftWing/Control surfaces/Control surface 3L no servo.stl
      • LeftWing/Control surfaces/Control surface 3L servo.stl
      • LeftWing/Control surfaces/Control surface 4L no servo.stl
      • LeftWing/Control surfaces/Control surface 4L servo.stl
      • LeftWing/Wing 1L.stl
      • LeftWing/Wing 2L.stl
      • LeftWing/Wing 3L no Servo.stl
      • LeftWing/Wing 3L with Servo.stl
      • LeftWing/Wing 4L.stl
      • LeftWing/WingtipL.stl
      • RightWing/Alternate parts/Wing 1R Back.stl
      • RightWing/Alternate parts/Wing 1R Front.stl
      • RightWing/Alternate parts/Wing 2R Back.stl
      • RightWing/Alternate parts/Wing 2R Front.stl
      • RightWing/Control surfaces/Control surface 1R.stl
      • RightWing/Control surfaces/Control surface 2R.stl
      • RightWing/Control surfaces/Control surface 3R no servo.stl
      • RightWing/Control surfaces/Control surface 3R servo.stl
      • RightWing/Control surfaces/Control surface 4R no servo.stl
      • RightWing/Control surfaces/Control surface 4R servo.stl
      • RightWing/Wing 1R.stl
      • RightWing/Wing 2R.stl
      • RightWing/Wing 3R no Servo.stl
      • RightWing/Wing 3R with Servo.stl
      • RightWing/Wing 4R.stl
      • RightWing/WingtipR.stl
    • DJDesigns Micro Pusher Avro Vulcan v1.1.zip
      • Control Surface L1.stl
      • Control Surface L2.stl
      • Control Surface L3.stl
      • Control Surface R1.stl
      • Control Surface R2.stl
      • Control Surface R3.stl
      • Control Surface R4.stl
      • Cowl L.stl
      • Cowl R.stl
      • Fin.stl
      • Firewall.stl
      • L1.stl
      • L2.stl
      • L3.stl
      • L4.stl
      • Micro Battery Tray.stl
      • MicroCenter.stl
      • MicroFus1.stl
      • MicroFus2.stl
      • MicroFus3.stl
      • Nose.stl
      • NoseJoiner.stl
      • R1.stl
      • R2.stl
      • R3.stl
      • R4.stl
      • Tailcone.stl
      • WingtipL.stl
      • WingtipR.stl
      • Control Surface L4.stl
    • ExtremeSports.zip
    • Fuse 1.stl
    • Gke.zip
    • KenElder.zip
    • NewProbe.stl
    • Nose.stl
    • RefullingMountNew.stl
    • Rupert80s factory and gcode.zip
    • SolentLifes Gcodes.zip
    • VB2BW.bmp

    Más sobre los formatos

  • Última actualización: 2022-05-31 15:12
  • Fecha de publicación: 2020-09-20 11:53
