Whoop Gates - Sistema modular

?
Calidad de creación: 5,0/5 (1 voto)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

Comencé este proyecto hace un año, mi idea era hacer un sistema modular fácil que pudiera crear diferentes puertas con las formas y tamaños.

Inicialmente hice esto para usar tiras de Led usadas que tenía por ahí. Si no tienes ninguna tira de leds te aconsejo esto:

Puede utilizar cualquier fuente de alimentación de 5v, un banco de energía, o incluso Lipo utilizando uno de los siguientes sistemas

Conversor de energía 2S-6S Lipo a USB 5V 2A - https://bit.ly/2OwDzE2

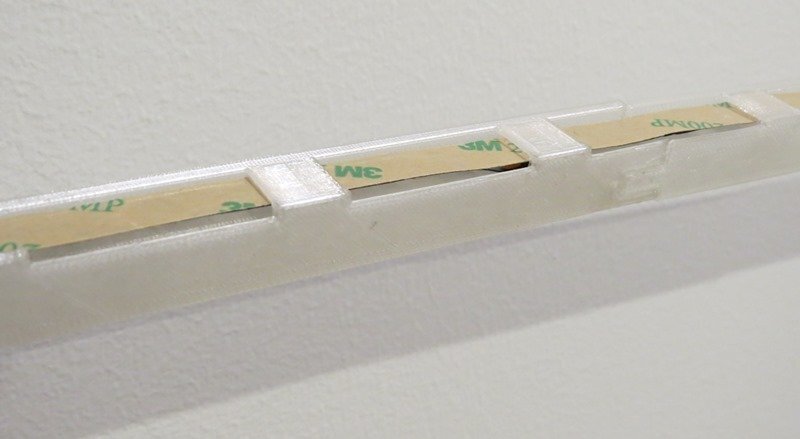

Todas las partes de la puerta están diseñadas para una tira de leds de 10mm de ancho. Puede utilizar tiras de leds no impermeables o impermeables. Si la tira de leds impermeable es difícil de pasar a través de las piezas impresas en 3d, coloque el WD40 en una servilleta y páselo suavemente a través de la tira de leds para facilitar su inserción en la parte impresa en 3d.

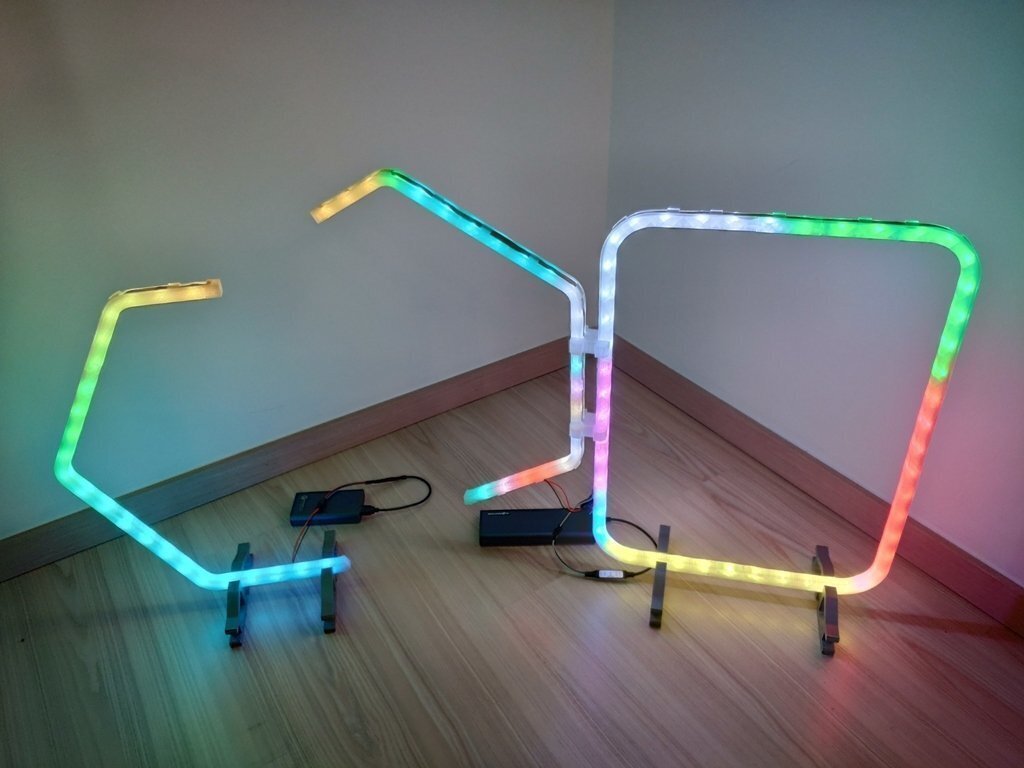

Con estas piezas usted puede hacer puertas cuadradas, rectangulares y hexagonales con el tamaño que desee. Sólo tiene que añadir las piezas de extensión entre las conexiones.

Utilice "Pieza angular", "Pieza hexagonal", "Extensión60mm", "Extensión120mm" y "Extensión180mm".

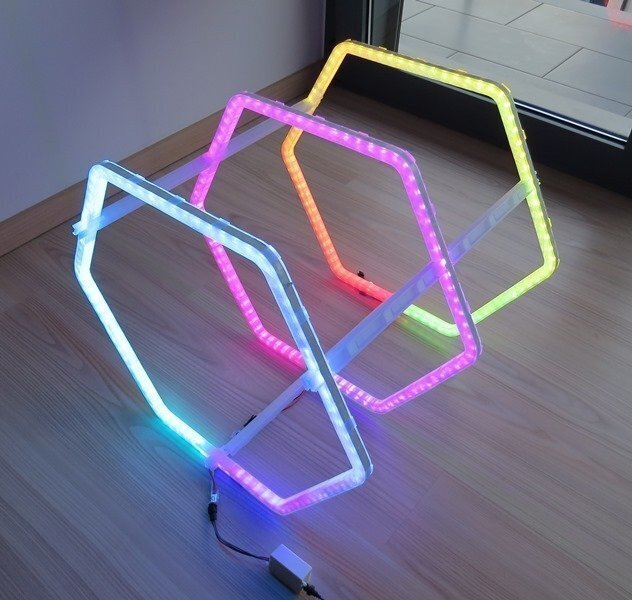

Puede enlazar las formas similares de la puerta y crear un túnel usando el botón "Link+Part".

La parte "Pies" permite colocar fácilmente la cancela en posición vertical. Esta parte también le permite enlazar y apilar las puertas utilizando las 4 ranuras que tienen.

El Link_Xpart" es una parte más pequeña que le permite enlazar y apilar las puertas usando las 4 ranuras que tienen.

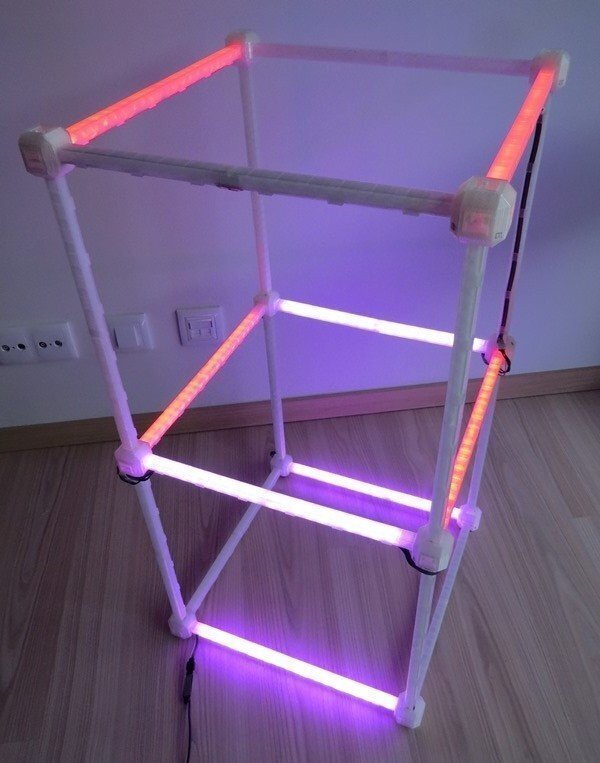

Hay una "parte de Link-Cube" que se puede utilizar para crear formas de cubo.

Hay dos "Piezas de fijación de puertas" para utilizar con esta parte ( https://bit.ly/2P2YGuw). Mi idea aquí era tener una manera simple de fijar mis puertas a cualquier superficie súper plana como vidrio, chapa y similares usando una potente ventosa.

Ahora tengo más de 12 puertas simples, 3 túneles, dos cubos unidos y todos con banda de Led. Para todas estas puertas utilicé 4x PLA Clear spools y muchos restos de bobinas de otros filamentos para accesorios. ¿Qué puedo decir si me gusta jugar con whoops?)

-- Actualizado el 13 de abril de 2019:

Se agregaron puntas hexagonales (cortas y largas con conexiones macho y hembra) para hacer medio hexágonos e indicar la forma de girar en nuestras pistas de grito.

Aquí hay un pequeño video donde uso algunas de estas puertas!

https://www.youtube.com/watch?v=ijlcbOg-yjo

Whoop On!

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • CornerPart.stl
    • Extension120mm-Part.stl
    • Extension180mm-Part.stl
    • Extension60mm-Part.stl
    • Feet.stl
    • GateFixation-Part1.stl
    • GateFixation-Part2.stl
    • HexagonPart.stl
    • HexagonTipLong-Female.stl
    • HexagonTipLong-Male.stl
    • HexagonTipShort-Female.stl
    • HexagonTipShort-Male.stl
    • LinkCube-Part.stl
    • Link_%2BPart.stl
    • Link_xPart.stl

    Más sobre los formatos

  • Fecha de publicación: 2019-04-25 15:31
    ?
    Publicado en Thingiverse el: 2018-10-02 18:45

Licencia

CC BY NC SA

Palabras-clave

Creador

Hi my name is Luis and i'm a industrial designer in the molding and tooling industry in Portugal. I started in 3D printing by building the reprap Mendel in my electronic engineering years. Nowadays i'm tinkering with my two Prusas MK3s with MMU2s and a resin printer.
I love 3D printing, the concept of having the part you design in your hands in just a moment is fantastic.

My hobbies are 3Dprinting (of course) and FPV Drone Racing.

Follow in insta:
https://www.instagram.com/lcruzwork/
