SMALL - Portabobinas Universal

?
Calidad de creaciĆ³n: 4,0/5 (2 votos)
EvaluaciĆ³n de los miembros: imprimibilidad, utilidad, detalles, etc.

  • 15,6k vista
  • 70 me gusta
  • 964 descargas

Licence CC BY-SA
Publication date 2018-12-20 15:11
Design number 41220
3D design format
STL Detalles del fichero Cerrar
  • 100mm_BigRod.STL
  • 100mm_SmallRod.STL
  • 105mm_BigRod.STL
  • 105mm_SmallRod.STL
  • 110mm_BigRod.STL
  • 110mm_SmallRod.STL
  • 40mm_BigRod.STL
  • 40mm_SmallRod.STL
  • 45mm_BigRod.STL
  • 45mm_SmallRod.STL
  • 50mm_BigRod.STL
  • 50mm_SmallRod.STL
  • 55mm_BigRod.STL
  • 55mm_SmallRod.STL
  • 60mm_BigRod.STL
  • 60mm_SmallRod.STL
  • 65mm_BigRod.STL
  • 65mm_SmallRod.STL
  • 67mm_BigRod.STL
  • 67mm_SmallRod.STL
  • 70mm_BigRod.STL
  • 70mm_SmallRod.STL
  • 73mm_BigRod.STL
  • 73mm_SmallRod_HatchBox.STL
  • 75mmSmallRod.STL
  • 75mm_BigRod.STL
  • 80mmSmallRod.STL
  • 80mm_BigRod.STL
  • 85mm_BigRod.STL
  • 85mm_SmallRod.STL
  • 90mm_BigRod.STL
  • 90mm_SmallRod.STL
  • 95mm_BigRod.STL
  • 95mm_SmallRod.STL
  • Small_BigTop_BaseArm.STL
  • Small_BigTop_SpinnerArm.STL
  • Small_SmallTop_BaseArm.STL
  • Small_SmallTop_SpinnerArm.STL

MƔs sobre los formatos

Info del modelo 3D

DescripciĆ³n del modelo 3D

Esta es la pĆ”gina de mi portabobinas de tamaƱo pequeƱo.... Esto es para un tamaƱo especĆ­fico de mi porta bobinas universal.... La pĆ”gina principal de este porta bobinas universal se encuentra a continuaciĆ³n.... Esa pĆ”gina tiene todos los tamaƱos necesarios para caber el 99% de los carretes actualmente en el mercado....


Si estĆ”s en esta pĆ”gina, probablemente ya has estado en la pĆ”gina principal y has decidido el tamaƱo que necesitas (que supongo que es este tamaƱo) asĆ­ que no entrarĆ© en demasiados detalles aquĆ­. Pero aquĆ­ estĆ” el video instructivo sobre cĆ³mo imprimir y colocar el portabobinas juntos

https://www.youtube.com/watch?v=zG1CFFx9aUIk

#FilamentChallenge

ParĆ”metros de impresiĆ³n 3D

Las instrucciones para conseguir un buen ajuste son bastante simples.....


**La primera vez que lo hago.

Busque un carrete para el que desee un soporte.

En el centro del carrete habrƔ un agujero.... Este agujero tendrƔ la barra superior que lo atraviesa. Usted necesita averiguar quƩ tamaƱo de varilla superior necesita - una grande o una pequeƱa - la mayorƭa de los carretes (90%) tienen un agujero de alrededor de 50 mm de diƔmetro.... Sin embargo, algunos (como el hatchbox) tienen un agujero mƔs pequeƱo de alrededor de 30mm....

Si su agujero es menor de 50mm pero mayor de 30mm - va a necesitar un par de brazos Tapa pequeƱa....

Si su agujero es mayor o igual a 50mm - usted va a querer un par de brazos Big Top.... (Esto serĆ” la mayorĆ­a de los carretes)


Desde el 2do. dĆ­a

Ahora vas a necesitar averiguar quƩ tamaƱo de brazos debes usar....

Tome su carrete, colĆ³quelo en posiciĆ³n horizontal y mida el diĆ”metro exterior completo del carrete de extremo a extremo.... Todos los archivos necesarios estĆ”n en esta pĆ”gina - pero te voy a dar enlaces directos a las pĆ”ginas individuales para que no te equivoques accidentalmente.

Si su carrete es menor o alrededor de 160mm - usted va a querer imprimir el tamaƱo PequeƱo....

Link - Ya estƔs aquƭ

Si su carrete es mayor de 160mm pero menor o alrededor de 200mm - usted va a querer imprimir el tamaƱo EstƔndar... (Esto serƔ alrededor del 90% de los carretes en el mercado)

**SubtĆ­tulos por aRGENTeaM http://www.thingiverse.com/thing:943563

Si su carrete es mayor de 200mm pero menor de 270mm - usted va a querer el tamaƱo Sobredimensionado.... (Este es el tamaƱo de los grandes carretes de Makerbot)

**http://www.thingiverse.com/thing:1001359 DIFUNDE LA PALABRA-


CheckPoint

Ahora que ya sabes quƩ tamaƱo de tapa necesitas y quƩ tamaƱo de brazos necesitas.... Deberƭas estar bien para ir en brazos....

Pero sĆ³lo para estar seguros...

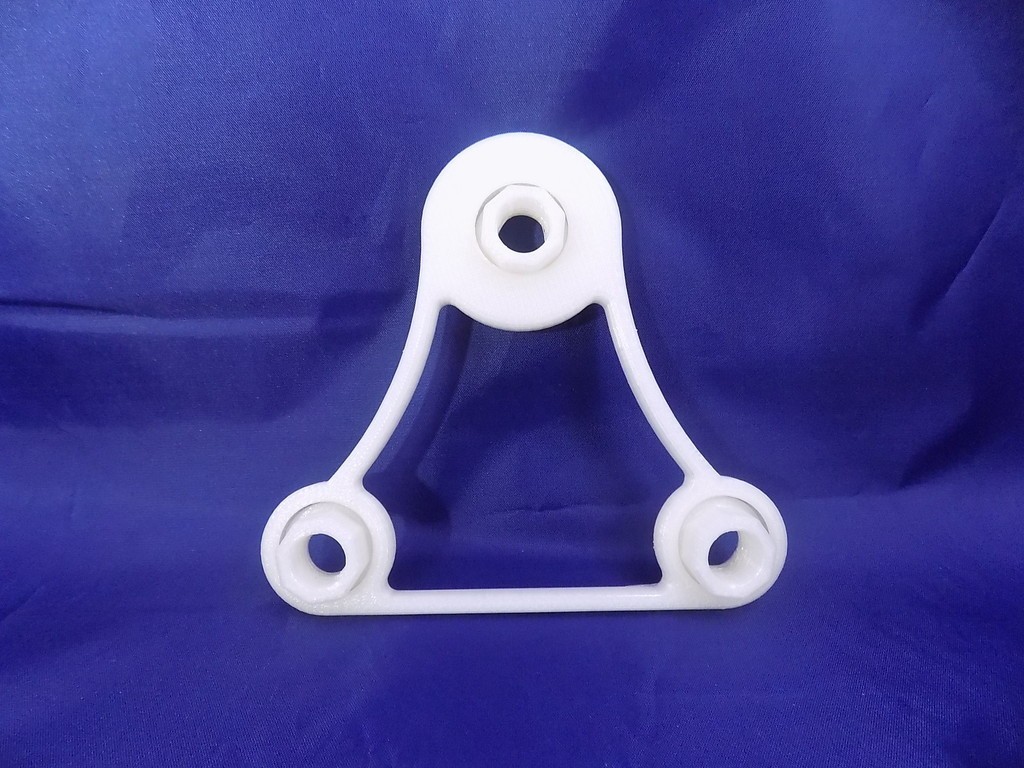

Si usted midiĆ³ y decidiĆ³ que necesita un Big Top y Standard brazos de tamaƱo.... NecesitarĆ”s dos limas para tus dos brazos.

Brazo_Base_Base_Estandard_BigTop*

&

Standard_BigTop_SpinnerArm*

Si esto tiene sentido, ya estĆ” todo listo. Ahora puede pasar al siguiente paso, que es la longitud de la varilla.


3ro

Ahora, como he dicho antes, tienes que averiguar quĆ© tamaƱo de varillas debes usar.... Pero primero tienes que entender cĆ³mo funcionan las barras.

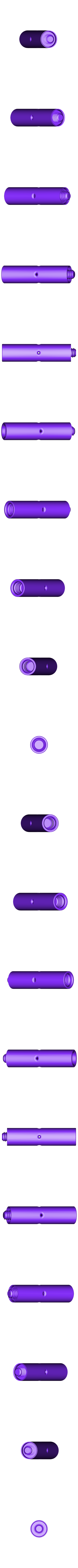

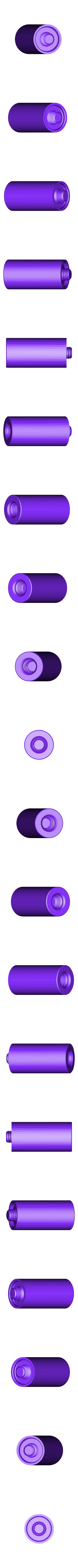

Tengo dos caƱas.... BigRod & SmallRod

Si usted determinĆ³ que tiene un BigTop en el primer paso - usted necesitarĆ” imprimir 2 varillas pequeƱas y 1 varilla grande de igual longitud.

Si determinĆ³ que tiene un SmallTop en el primer paso, necesitarĆ” imprimir 3 barras pequeƱas de igual longitud.

Ahora para determinar la longitud...

Coloque el carrete de lado y mida la altura del carrete de extremo a extremo.... (Si el carrete estuviera hacia arriba, serĆ­a el ancho)....

Cualquiera que sea la medida que obtenga (en mƩtrico) - aƱada 10mm a eso.... Asƭ que si tu medida era de 65mm de extremo a extremo - vas a querer caƱas de 75mm.... Los 10 mm adicionales son para explicar la pƩrdida de 7-8 mm cuando la varilla se atornilla en el brazo de la base.... Hice esto para aƱadir fuerza al soporte.... Pero hay que tenerlo en cuenta y dar cuenta de ello....

Todas mis barras estĆ”n en incrementos de 5mm de 40-110mm de largo.... Entonces, 40,45,50,55,60,etc.... AsĆ­ que si se obtiene una medida extraƱa como 63mm.... Usted agregarĆ” 10mm para obtener 73mm.... Lo que tendrĆ”s que hacer es simplemente redondear y coger las barras de 75 mm.... La excepciĆ³n a esta regla es Hatchbox - Hice una varilla especĆ­fica de 63mm para Hatchbox y estĆ” anotada en el nombre del archivo de la STL....


**Bueno, eso es todo, espero que disfruten del porta bobinas.
