Descripción del modelo 3D

Basta de secar las bolsitas de sílice!!!

No encontraba ningún proyecto de secado activo para el AMS así que aquí lo tenéis. He creado esto para poder ver las piezas desde la parte de arriba bien sin tener que quitar o mover el AMS y con la necesidad de instalar un sistema de secado activo de filamento dentro del AMS porque vivo cerca del mar y es un lugar muy humedo.

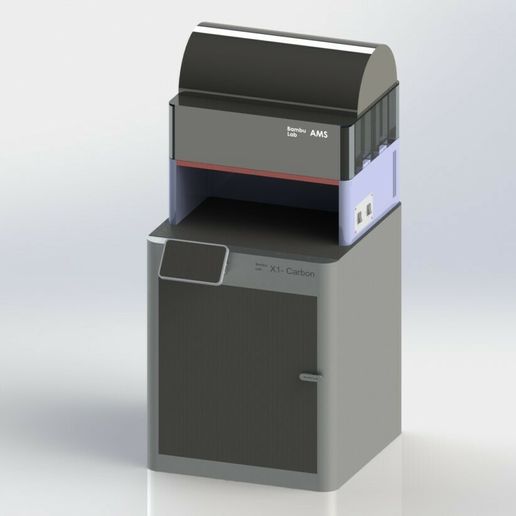

Este diseño encaja perfectamente con el AMS elevandolo 130mm, se han hecho pruebas previas al diseño final.
Se ha elevado la tapa del AMS para que el calentador no roze con las bobinas y para poder poner bobinas de hasta 206mm.

FUNCIONAMIENTO

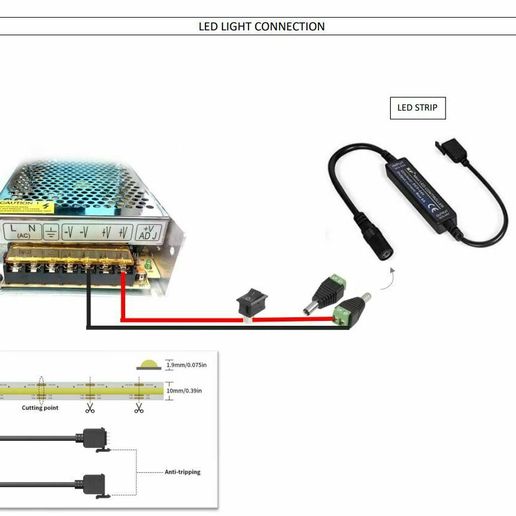

Hay un interruptor general con un fusible de 1A en la parte posterior derecha y dos interruptores laterales, uno para la luz led y otro para encender el sistema de secado.

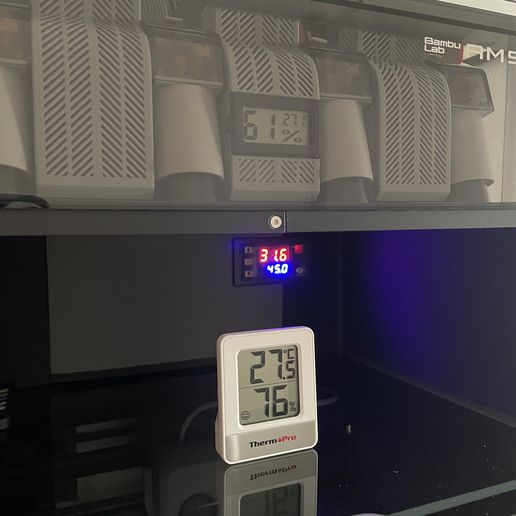

El termostato se puede regular para encender y apagar a cierta temperatura (en mi caso utilizo 50ºC).
El regulador de voltage hace que el calentador no se caliente demasiado.
Si encendemos el interruptor del sistema de secado los 4 ventiladores funcionarán siempre y el termostato se ira encendiendo o apagando según la temperatura de lectura.

ARCHIVOS

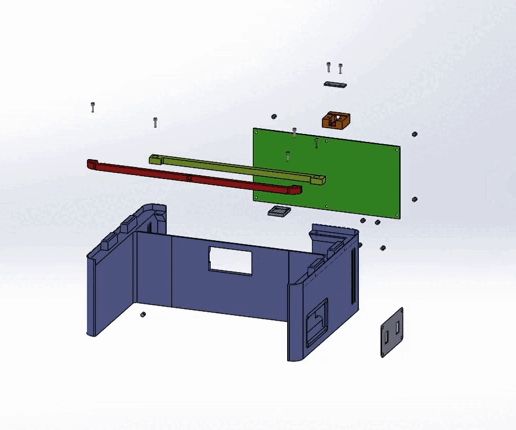

"STEP" y "STL" Todas las piezas y el proyecto en Bambu Studio 1.7.4.52
"AMS dryer (my printed)" Proyecto que yo imprimí inicialmente, por si a alguien le gusta más.
"Photos" Fotos de cuando lo monté para que vean el proceso y como hacerlo, (renders incluidos).
"Documents" ESQUEMA eléctrico y LISTA de PRECIOS con todos los COMPONENTES necesarios.

Si tiene otra impresora más grande puede imprimir el cuerpo entero (Body complete.step/stl) o la barra frontal entera (Front complete.step/stl)
No hay instrucciones porque con las fotos se entiende, solo tenga cuidado con los cables internos del AMS y sus placas base.
Si no has abierto nunca tu AMS recomiendo ver este video primero: https://www.youtube.com/watch?v=TjAco4BvD-E

Recomiendo imprimir esto si vas a poner la tira LED. @dkarjadi_251732
https://www.printables.com/model/365027-bambulab-top-glass-riser-4-cob-led-remix-with-led-

Espero que os guste y os funcione.
Ayuda o problemas? Te leo en los comentarios ↓

Parámetros de impresión 3D

Bambu Studio 1.7.4.52.
PLA Polyterra Black y TPU white
Boquilla 0.4
Relleno 15%
Sin sportes
