Jb Ultimate Spool Holder 2020

Este portabobinas de filamentos está diseñado para ser fácil de usar. Rueda suavemente sobre cojinetes colocados en una configuración en Y. Es rápido y fácil cambiar la bobina y se monta en la extrusión de la impresora 2020.

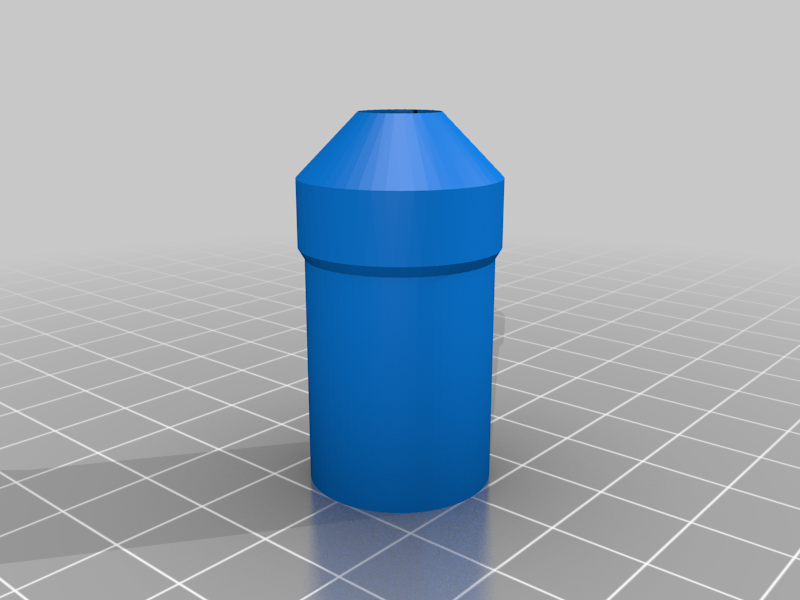

Para armar esto necesitarás imprimir dos de todo excepto el tornillo del cubo y la tuerca del cubo. Los adaptadores del cubo se pegan en los extremos del tornillo del cubo. Me gusta el SCIGRIP 16 porque es el mejor, pero el superpegamento también es excelente. Necesitarás seis rodamientos 608zz y un par de tornillos y tuercas para los soportes de los rodamientos.

Use el adaptador de tamaño grande cuando tenga carretes con un agujero central más grande.

Aquí hay una lista de piezas y hardware:

1. 608zz rodamientos, 6 en total

2. Tornillos M3 x 25mm, 2 en total para el agujero superior del soporte del rodamiento

3. Tornillos M3 x 20mm, 2 en total para el agujero inferior del soporte del rodamiento

4. Tuercas de bloqueo M3, 4 para fijar el soporte del rodamiento

5. Tornillos M3 o M4 y tuercas de extrusión para montarlo en la extrusión de 2020. Puedes usar 4 u 8 de cada uno.

ACTUALIZACIÓN: 8/8/20 El primer diseño necesitó algunos retoques. Ahora he subido la versión 2. Principalmente el centro ha sido rediseñado para sostener el "Portabobinas Universal de Cambio Rápido". No he hecho nada para remezclar la parte original, lo cual me parece un excelente diseño. He incluido las partes originales aquí para mayor comodidad. Esto hará que el cambio de los carretes sea un poco más largo que el diseño original, pero debería funcionar mucho mejor. Por ahora es un trabajo en progreso.

Me adelanté e incluí la versión 1 del eje cónico por si alguien quiere probarlo en su lugar. Imprime dos de las partes del Hub v1.stl y una de la parte del Hub Pin v1 y pégalas juntas.
