Cajas de almacenaje apilables de impresión rápida

?
Calidad de creación: 5,0/5 (7 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.

Descripción del modelo 3D

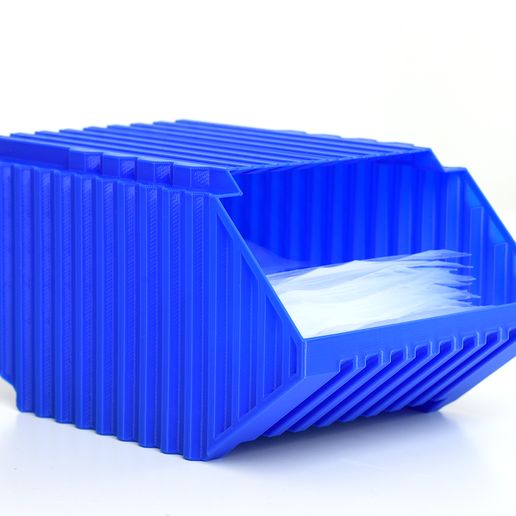

Estos contenedores de piezas apilables / cajas de almacenamiento han sido diseñados específicamente para imprimir en "modo jarrón" para permitir una impresión muy rápida y un bajo uso de filamento, mientras se maximiza la resistencia.

Son ideales para que cualquier ingeniero, fabricante o aficionado mantenga sus piezas y suministros pequeños organizados y fácilmente accesibles, sin ocupar demasiado espacio.

Debido a la velocidad con la que se pueden imprimir, se puede producir un gran conjunto en muy poco tiempo y utilizando sólo una pequeña cantidad de filamento. El tamaño más pequeño puede imprimirse fácilmente en alrededor de sólo 45 a 50 minutos.

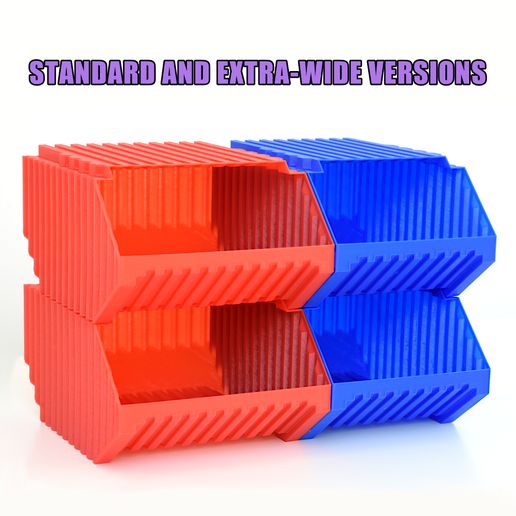

Los modelos están disponibles para su descarga en versiones estándar y extraancha, cada una de ellas en tres tamaños diferentes:

  • Pequeño: 50mm(w) x 75mm(d) x 40mm(h)

  • Pequeño extra ancho: 60mm(ancho) x 75mm(fondo) x 40mm(alto)

  • Mediana: 67mm(ancho) x 100mm(fondo) x 54mm (alto)

  • Mediano extra ancho: 80mm(ancho) x 100mm(fondo) x 54mm (alto)

  • Grande: 100mm(ancho) x 150mm(fondo) x 80mm(alto)

  • Grande extra ancho: 120mm(ancho) x 150mm(fondo) x 80mm(alto)

(Las medidas anteriores se han redondeado al mm más cercano)

TENGA EN CUENTA:

Estos archivos se proporcionan para USO PERSONAL ÚNICAMENTE. Queda prohibido compartir o redistribuir estos archivos o cualquier derivado, o utilizarlos con fines comerciales, incluyendo la venta de los modelos impresos.

Copyright ©.

P.D. Si alguien quiere publicar una foto de sus impresiones, me encantaría verlas. :-)

Además, por favor, echa un vistazo a mis otros diseños de impresión rápida, y seguir a visitar o seguirme, ya que tengo más en el camino.


Parámetros de impresión 3D

Todos los modelos han sido diseñados para imprimirse utilizando el "modo jarrón" ("espiralizar el contorno exterior" en Cura), por lo que si se utilizan los ajustes predeterminados del cortador, los modelos se imprimirán sólidos. También es posible imprimir los modelos en modo no jarrón utilizando cero relleno y cero capas superiores. Esto podría ser útil para la impresión de varios modelos a la vez en la misma placa de construcción, o para aumentar el número de paredes para la fuerza adicional (aunque la impresión de múltiples paredes aumentaría significativamente el tiempo de impresión).

Los modelos deben imprimirse con un ángulo de 45 grados, tal como están orientados en los archivos STL.

El uso de un ancho de línea de 0,6-0,8 mm proporciona una resistencia significativamente mayor (se prefiere 0,8 mm).

Utilizo una altura de capa de 0,32mm y una velocidad de pared de 30-35mm para estos modelos, ya que encuentro que esto da un buen equilibrio entre la calidad y la velocidad de impresión.

No se requieren soportes ni rellenos.

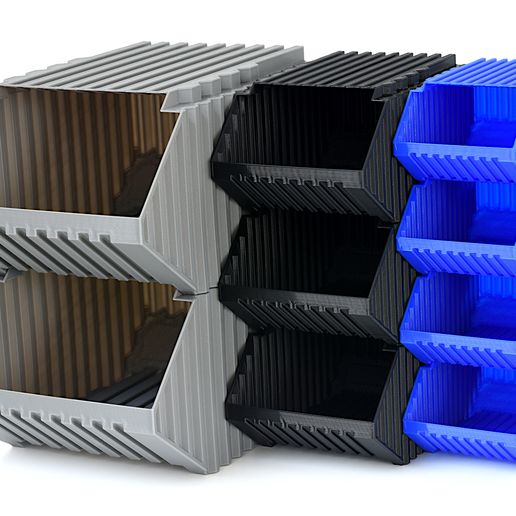

Los modelos mostrados en las fotos fueron impresos con una impresora 3D Creality Ender 3 V2 y cortados con Cura. Todos han sido impresos con una boquilla de 0,4 mm, sin embargo, debería ser posible utilizar un tamaño de boquilla mayor para lograr tiempos de impresión aún más rápidos.

Por favor, asegúrate de que tu impresora 3D está diseñada para trabajar de forma segura utilizando cualquier configuración que decidas utilizar.

Información sobre el 3D archive

  • Formato de diseño 3D: STL Detalles del fichero Cerrar
    • StackingBin_ExtraWide_Large.stl
    • StackingBin_ExtraWide_Medium.stl
    • StackingBin_ExtraWide_Small.stl
    • StackingBin_Large.stl
    • StackingBin_Medium.stl
    • StackingBin_Small.stl

    Más sobre los formatos

  • Fecha de publicación: 2022-05-19 20:39
