Montura de ventilador de refrigeración para Frambuesa Pi 3 y 4

?
Calidad de creación: 5,0/5 (1 voto)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 1,4k vista
  • 5 me gusta
  • 80 descargas

Descripción del modelo 3D

Universal Frambuesa Pi 3(B) & Pi 4(B) Ventilador de refrigeración

¡Vaya! Esto tomó algún tiempo para evitar todos los componentes en ambas placas, pero este montaje del ventilador de refrigeración enfriará tanto un Pi3 como un Pi4 si es necesario! (¡También se ve muy raro!)

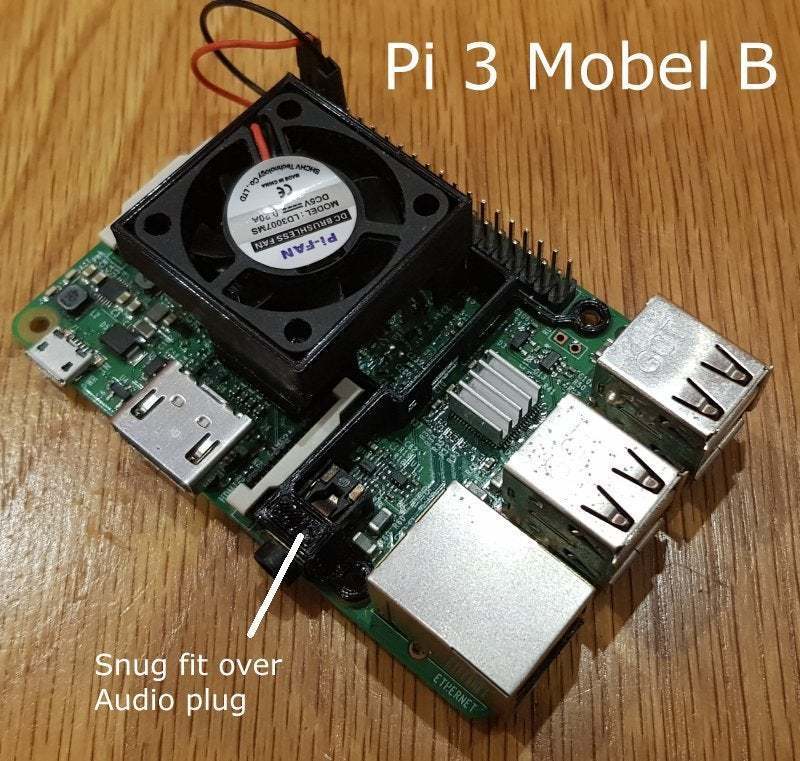

Sólo 20 minutos para imprimir y tiene tres fijaciones que pueden ser atornilladas con el tablero Pi.

El aire se dirige sobre las partes más calientes de la placa (CPU, memoria, USB y chips de alimentación).

¡Asegúrate de que el flujo de aire del ventilador esté soplando hacia abajo!

*El ventilador debe ser de 5 voltios y 30x30 mm de tamaño (cualquier altura soportada); *

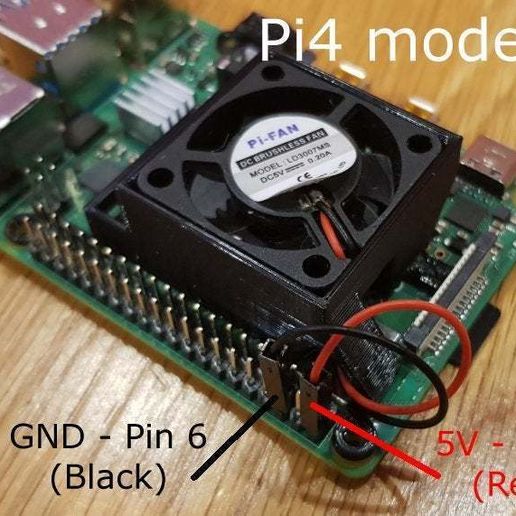

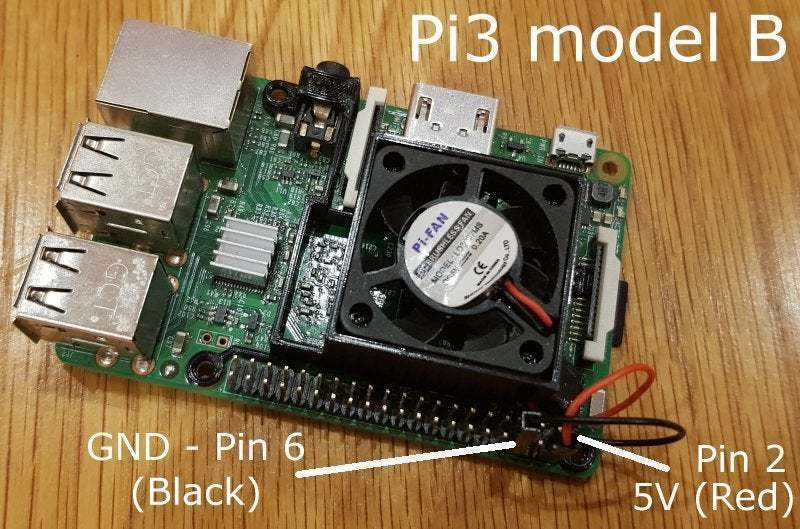

  • El cable positivo (+) se conecta al pin 2

  • El cable negativo (-) se conecta al pin 6

... del conector GPIO

Impresión

Cuando imprima, asegúrese de que la cama se pegue bien y esté nivelada... Imprimí con un Ender 3 a una altura de capa de 0,3 mm.

Vendrá pronto...

Estoy publicando un muy buen conjunto de cajas de Pi de Frambuesa muy pronto que se pueden adaptar a cualquier tamaño de ventilador de Pi de Frambuesa (¡incluso los enormes LED!) ... Estoy seguro de que os encantarán!

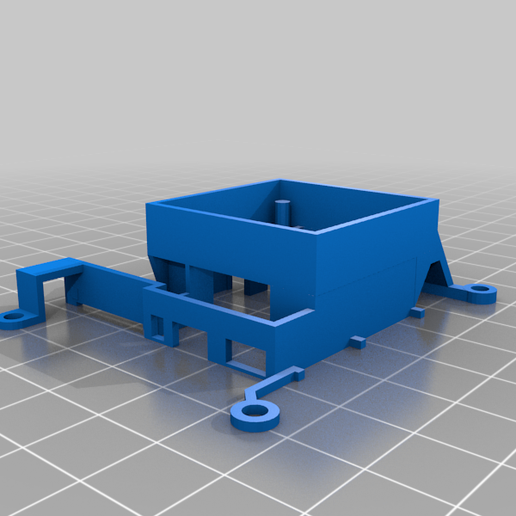

  • Formato de archivo 3D: STL
  • Tamaño del modelo 3D: X 64 × Y 55 × Z 18 mm
