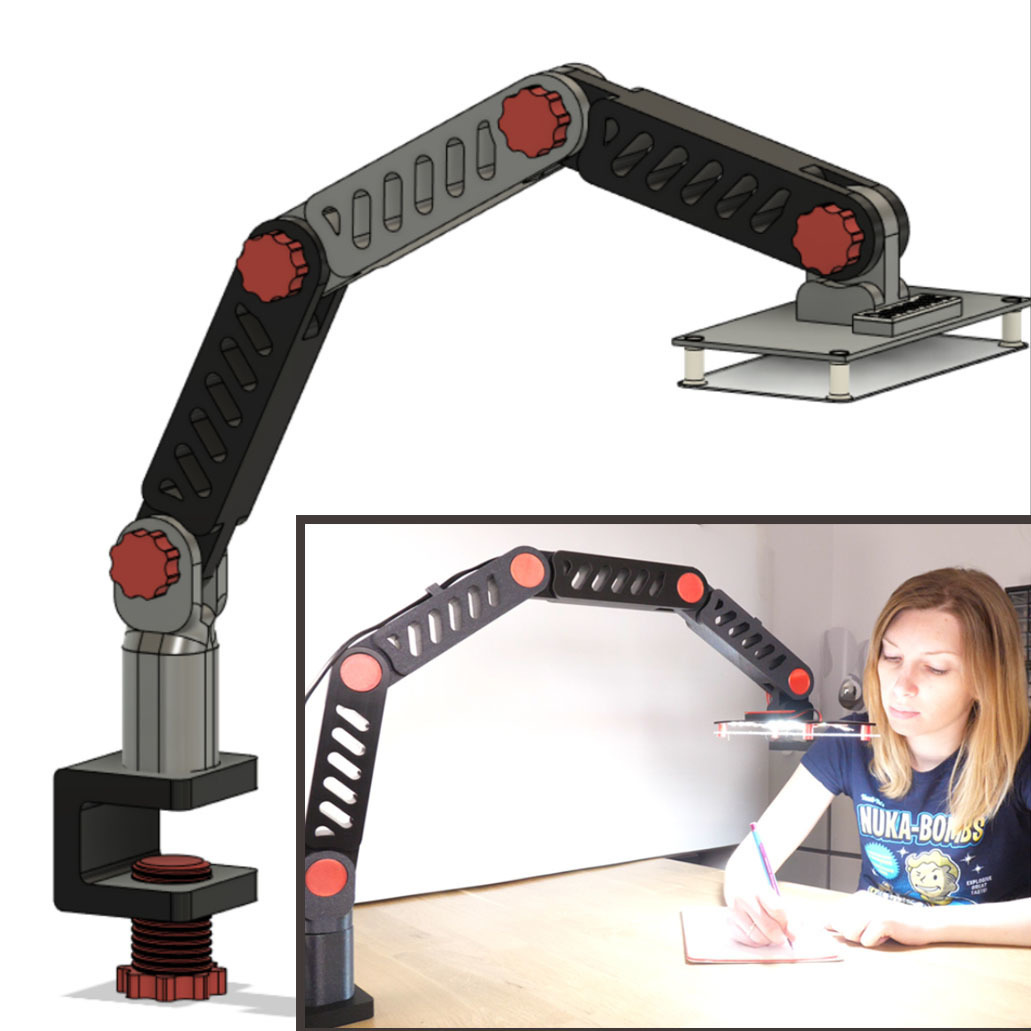

Lámpara articulada con video explicativo

?
Calidad de creación: 5,0/5 (51 votos)
Evaluación de los miembros: imprimibilidad, utilidad, detalles, etc.
  • 46,4k vista
  • 471 me gusta
  • 5,7k descargas

Descripción del modelo 3D

Lámpara articulada presentada en este video: https://youtu.be/bKq9psMT-do

Si quieres lograrlo, empieza con la parte más difícil: el pivote. Asegúrate de que puedes imprimirlo antes de hacer todo lo demás :)

¡Espero que te guste el proyecto!

▶️ Tiras de LED: https://s.click.aliexpress.com/e/_dVeaTXH (copiar/pegar el enlace)

▶️ Módulo de accionamiento con mando a distancia: https://www.banggood.com/custlink/3G332wvvRz

▶️ Terminal JACK: https://amzn.to/35m0ub3

▶️ Fuente de alimentación 12V / 3A: https://amzn.to/2YjvJSG

▶️ Plexi: https://amzn.to/2YAgvJh

▶️ Cortador de plexiglás: https://amzn.to/2WicJBq

▶️ Imanes: https://amzn.to/3c79G5T

▶️ Gloss black: https://amzn.to/3fabSvb

▶️ Negro: https://amzn.to/2ylSnz0

▶️ Silk Red: https://amzn.to/3dd8bmN

▶️ rojo clásico: https://amzn.to/3d7yF8Y

🧰 Soldador: https://amzn.to/2LyTn8K

🧰 Los tornillos: https://amzn.to/2mwOba3

🧰 Super Pegamento: https://amzn.to/2VkFW0L

🧰 Alicates para pelar: https://www.banggood.com/custlink/KK3...

🧰 Estaño: https://amzn.to/2VdXLi9

🧰 Hilo flexible: https://amzn.to/2LqFz03

--- Correspondencia del AWG: https://bit.ly/3d7z5MA

🧰 Esponja de cobre: https://goo.gl/BKZKyw

🧰 Cubierta térmica: https://amzn.to/2OQxUq6

🧰 Pistola de aire caliente: https://amzn.to/2I3oMh0

🧰 Fuente de alimentación variable: https://www.banggood.com/custlink/KD3vqwKJYG

Parámetros de impresión 3D

El pivote debe ser impreso con un gran relleno para mantener su fuerza.

Siéntase libre de detenerse en las impresiones que generé a la 1'30 del video.

ACTUALIZACIÓN

28/05/2020 : Añadido el fichero "Pivot By Jaques.stl" : Gracias a Jacques por modificar el pivote para que sea una versión más fácil de usar.

Advertencia: No lo he probado personalmente así que siéntase libre de comentarlo :)

  • Formato de archivo 3D: STL
  • Última actualización: 2020/05/28 01:39
  • Fecha de publicación: 2020/05/01 19:20

Licencia

CC BY NC SA

Palabras-clave

Creador

Página traducida por traducción automática. Ver la versión original.


Makes hechos por la comunidad

Los más vendidos de la categoría Casa


Añadir un comentario

34 comentarios

Ann Ónimo Ann Ónimo

Un pivot qui pivote pas à moins de passer 10 heure à calibrer sa machine c'est une idée pourrie. Merci quand même pour l'effort mais je vais tout designer moi-même je perdrais moins de temps à chipoter.

Bonjour,

je me lance sur cette magnifique réalisation. Comme l'avait conseillé Heliox, j'ai débuté par le pivot. Je n'ai pas utilisé le remix. L'original est très bien sorti sur une CR10V2, un coup de cutter au niveau de la couture, un peu de force pour défaire le bas du pivot (j'avais surveillé régulièrement durant l'impression que les parois ne se collaient pas). Il me semble effectivement nécessaire d'avoir bien calibré son imprimante avant de faire cette pièce (aussi bien les Estep que le flux). Pour le faire, j'ai suivi le tuto de TamTam3D en plusieurs vidéos.

Merci Heliox, pour tout ton travail et tes vidéos.

Salut Heliox. Merci pour ce partage et pour ton travail général c'est génial. Je te like très fort !!!
J'imprime cette lampe, elle est top et te ferrais un retour une fois achevée. En revanche, concernant le pivot by Jacques, j'ai du mal à comprendre l'utilité du trou central à la base. Je n'ai pas trouvé d'explication. Est-il prévu pour ajouter un axe métal ? Merci d'avance pour ta réponse. Bonne journée

Bonjour,

Serait-ce possible d'avoir le Pivot en fichier step svp. J'aimerais manipuler un peu la conception mais j'ai beaucoup de mal avec les STL.

Cordialement.

merci pour ce projet( qui nest pas ma premiere impression venant de ta part (poubelle, support cle usb ...)
j'aime beaucoup tes tutos youtube qui m'ont appris beaucoup
je viens donc dessuyer un echec lors de ma premiere impression du pivot sur une ender 3 pro "stock" resté collé
deuxieme tentative avec ta premiere version de pivot sous cura
voici les details
imprimé en pla noir giantarm temp 200 degres plateau 60 degres
qualite 0.12mm
remplissage 30%
supports aucun
adherence aucun
puis dans les parametres personnalise jai decoché la premiere ligne du groupe "corrections" qui est "joindre les volumes se chevauchant"

le resultat est parfait!!

Héliox, encore une fois merci pour tes modèles !
La lampe est superbe ! Comme d'autres j'ai eu des soucis d'impression du pivot (je n'ai tenté que la version "by Jacques" qui est resté collé !).
J'ai finalement opté pour le pivot d'Itzo qui s'imprime en deux parties : https://cults3d.com/fr/mod%C3%A8le-3d/divers/upgrade-du-pivot-de-la-lampe-articulee-d-heliox.
J'ai imprimé le tout avec une hauteur de 0.3, remplissage de 40% pour les bras et les supports, et 0.3, remplissage 30% pour le panneau LED.

Encore bravo pour tes tutos que je suis régulièrement !

Hello, :) je n'ai pas trouvé les paramètres de remplissage... si quelqu'un peut m'aider :) je n'ai vu que "remplissage important", on dirait sur les vidéoe timelapse qu'on est à 30 ou 40% voire plus, mais dans le doute, si quelqu'un a le bon remplissage, ce serait super !

Bonjour à tous, précision importante que je viens de remarquer. Après plusieurs heures allumé d'affilé (~3h) le bandeau LED est très chaud, 60°.
C'est aussi la température à partir de laquelle le PLA de déforme facilement, pensez-y.

Bonjour Heliox, merci pour toutes ces créations très inspirantes. Est ce qu'il serait possible de modifier la partir LED pour en faire un support pour smartphone ou appareil photo ?
merci

Bonjour ; quel remplissage pour les parties bras ? 100% également ? merci !

M5 pour les ecrous

Bonjour, quel type écrou faut il?
Merci
Super projet

Enfin ! j'ai réussi à imprimer le pivot, la clé est une excellente calibration de votre extrudeur afin que les contours des 2 pièces ne se touchent pas lors de l'impression. Une fois l'impression finie il m'a suffit de passer un coup de cutter entre les 2 couches horizontales comme dans la vidéo et ça bouge tout seul :)

Ci dessous un article (datant de 2017...) mais qui est très clair sur la façon de calibrer un extrudeur !:
https://mattshub.com/blog/2017/04/19/extruder-calibration

Merci encore Héliox !!

je suis preneur aussi des paramètres d'impressions du pivot, j'en ai imprimé un et les deux parties sont solidaires ya rien a faire ^^

Je vais détailler un peu plus la méthode que j'ai utiliser pour réussir le pivot dans la page de mon make.

Bonjour,
Alors après avoir passé un peu de temps à modifier le pivot (depuis le SLT c'est pas ouf) j'ai réussi à en imprimer un fonctionnel pour ma machine (DE200 modifié). Je n'ai pas rencontré d'absence de fichier mais oui les vis (base et bras) sont en double. Le tout est imprimé et monté, un peu galère, les marge/jeu sont très juste donc faut y aller "en force maîtrisé" pour le bouger. En gros une fois en place il ne fait plus que tourner.
J'attends encore les pièces Ali pour terminer la partie élec. Je ne sais pas trop comment poster pour ceux que ça intéresse mon pivot, cults ne possède pas de fonction "remix" comme thingiverse ?

Encore merci à Heliox pour le projet, j'y réfléchissait depuis un moment sans avoir le temps de me lancer. Là juste à imprimer, génial !

Edit / Je n'avais pas re-telecharger la nouvelle version du fichier en effet; Merci.
Pour le pivot je suis sous ender 3 Pro et cura, peu être essayer un autre slicer. bonne continuation avec toutes ces videos très cool

Après vérification, il n'y a pas de problème de fichiers, tout y est et pour preuve, d'autres personnes ont pu réaliser la lampe :)
Pour le pivot, la réalisation dépendra de votre imprimante et de sa qualité ainsi que de vos paramètres d'impression, malheureusement je ne peux pas faire grand chose pour vous aider à ce sujet. ^^

Bonjour, même problème, 5 essais pour le pivot et à chaque fois ça ne tourne pas et fini par casser. De plus il manques les rondelles des bras et il y a une redondance de certain fichiers. Merci pour le projet.... en attente d'aide et des fichiers. A bientôt ;

Bonjour, Heliox Merci pour se beau projet je le trouve trop classe, j'ai juste 2 petits probleme a imprimer, le piveau le tourne pas (sa m'en doutait de suite quand j'ai vue la video...) et le 2eme point, il manque des fichiers, il y a 3 foi la grosse vise du dessous du bureau mais celui des écrous qui serre les charniere. Merci par avance

bonjour, Heliox je souhaiterais avoir les paramètres d'impression de la lampe articulée. merci d'avance et encore félicitation pour ton savoir et ta gentillesse.

Bonjour, Heliox Merci de mètre ton projet disponible Gratuitement , j'utilise moi même Fusion et je sais combien c'est long de sortir une pièce aboutie.
C'est vraiment une belle pièce.

Félicitation pour ton travail .

Super Projet ! Bravo ! Mais effectivement, 2 tentatives avec des paramètres différents et le pivot ne fonctionne toujours pas, j'ai meme essayé de faire des pauses toutes les 20 minutes en faisant tourner la pièces a l'intérieur mais ça ne change rien :(
Peut être mieux d'avoir une version avec 2 parties ?
Merci en tout cas !!

Bon et bien après 8h (33% de remplissage) de print le pivot marche pas pour moi :'(
Cassé en forçant pour le faire tourner, plus qu'à le couper pour récupérer les écrous
Pas assez de marge pour mon imprimante je suppose.

Pour les écrous c'est du M5

trop cool !! voilà !! voilà ! les fichiers sont prêt !! vite on imprime

Bonjour Héliox , peux tu mettre les paramètres d'impression en commentaire s'il te plait . Merci

bonjour Heliox pour les écrous c'est du M5 ou 6 ?

@Nazerock Voilà, c'est ajouté ! :)

les aimants utilisés dans la vidéo pour tenir le plexi ne sont pas référencer dans le listing des pièces à acheter, sinon c'est un super projet j'adore le design, je me lance dessus ce weekend ^^

Voilà c'est rectifié :)
Merci ^^

Super projet l'imprimante est déjà en route pour le faire mais est-ce qu'il ne manquerait pas une pièce ? La pièce qui vient serrer les vis des bras, utilisée à 12min45 dans la vidéo.
